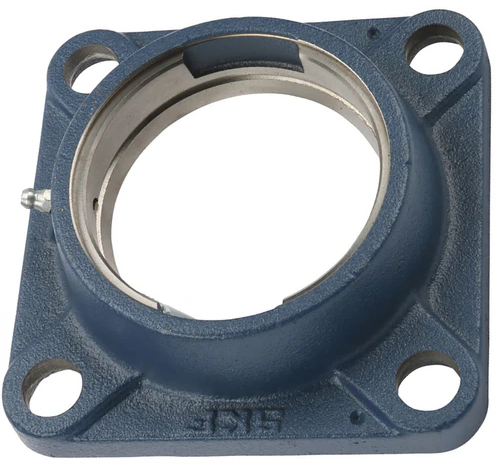

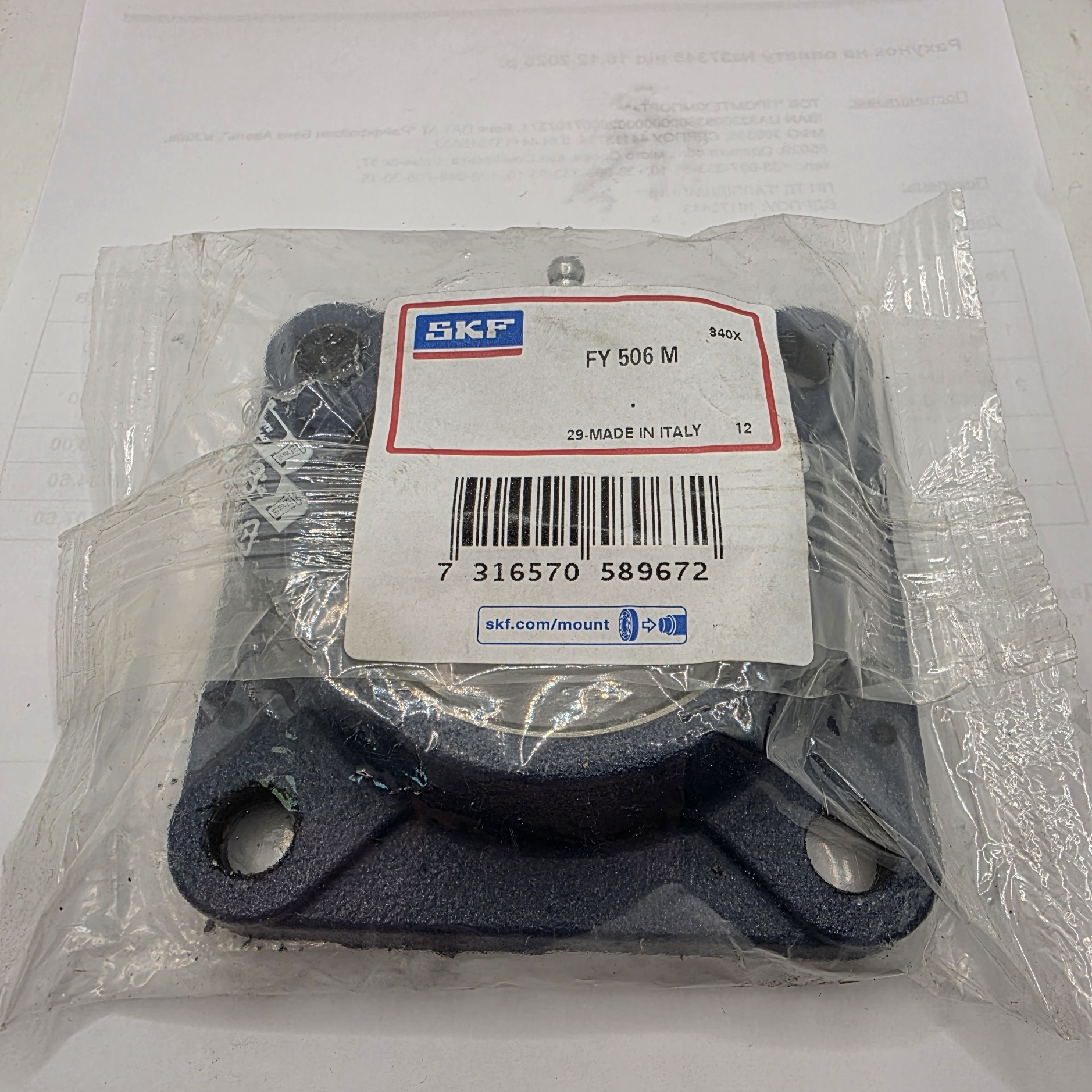

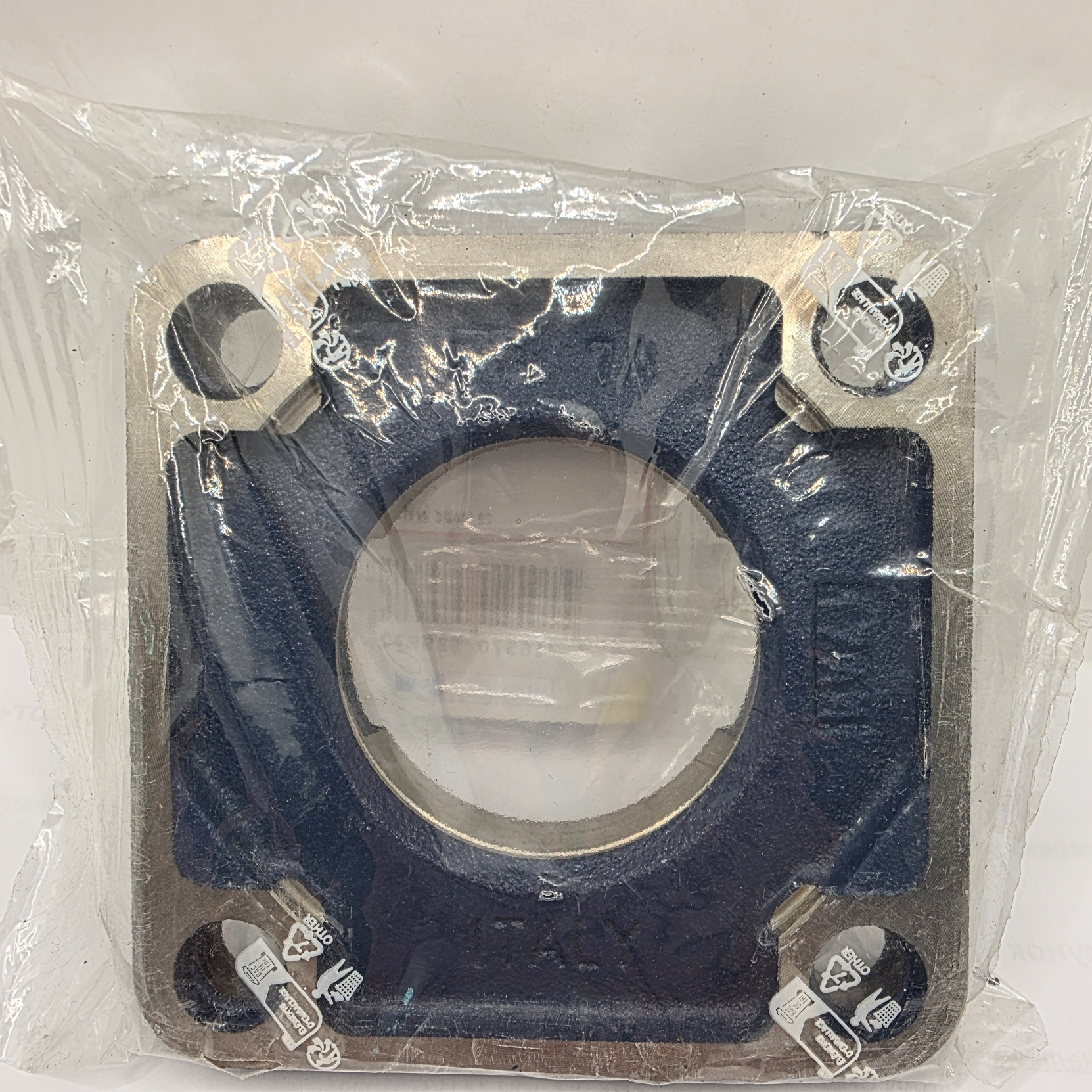

Корпус підшипника FY 506 M (F206) SKF
Артикул: 44446999
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару
Корпус підшипника FY 506 M
Виробник: SKF
Розміри
| Da |
62 mm |
Діаметр сферикового посадкового місця |
|---|---|---|
| Db1 |
76 mm |
Верхній зовнішній діаметр |
| Db2 |
84 mm |
Зовнішній діаметр основи |
| Dc |
93.7 mm |
Центрувальний діаметр |
| A |
32.5 mm |
Загальна ширина |
| A1 |
13 mm |
Ширина фланця |
| A2 |
20 mm |
Осьове положення сферикового посадкового місця (відносно опорної поверхні) |
| A3 |
3.2 mm |
Глибина центрувальної виточки |
| A5 |
22.5 mm |
Виступна частина торцевої кришки |
| J |
82.5 mm |
Відстань між центрами отворів під болти |
| L |
108 mm |
Загальна довжина |
| N |
11.5 mm |
Діаметр отвору для кріпильного болта |
| RG |
1/4-28 UNF |
Різь в корпусі для прес-оливки |
|---|---|---|
| R1 |
21 mm |
Осьове позиціювання різі в корпусі |
| DN |
6.5 mm |
Діаметр сфери головки прес-оливки |
|---|---|---|
| SWN |
7 mm |
Розмір шестигранного ключа для прес-оливки |
| GN |
1/4-28 SAE-LT |
Різь прес-оливки |
| J6 |
96 mm |
Відстань між установними штифтами |
|---|---|---|
| J7 |
24.5 mm |
Осьове зміщення установних штифтів |
| N4 |
4 mm |
Рекомендований діаметр установних штифтів |
