Опис товару

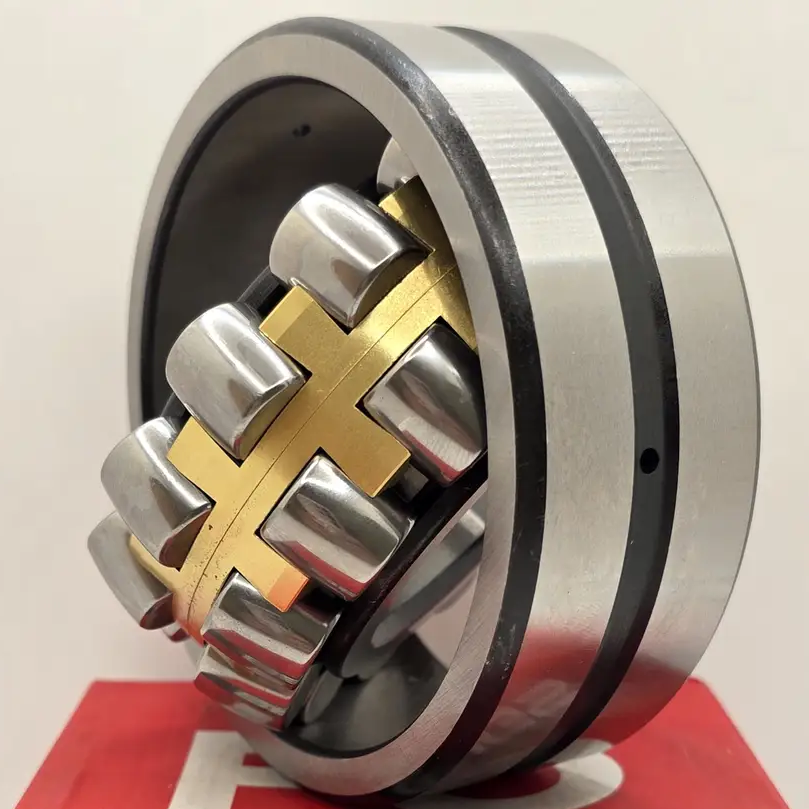

Підшипник 23224 (розмір 120x215x76)
Виробник: FO Bearings
Тип підшипника: роликовий радіальний сферичний дворядний
Внутрішній діаметр: d = 120 мм.
Зовнішній діаметр: D= 215 мм.
Ширина: B = 76 мм.
Аналоги: 3003224 ГОСТ, 23224E1TVPB FAG, 23224CE4 NSK, 23224V SNR
Технічні характеристики
РОЗМІРИ
| d |
120 mm |
Діаметр отвору |
|---|---|---|
| D |
215 mm |
Зовнішній діаметр |
| B |
76 mm |
Ширина |
| d2 |
≈141 mm |
Діаметр заплечика внутрішнього кільця |
| D1 |
≈182 mm |
Діаметр заплечика/висотачки в зовнішньому кільці |
| b |
8.3 mm |
Ширина кільцевого змащувального канавки на зовнішньому кільці |
| K |
4.5 mm |
Діаметр мастильного отвору (у зовнішньому кільці) |
| r1,2 |
min.2.1 mm |
Розмір фаски зовнішнього кільця |
|
Конічний отвір, конусність 1:12 |
||
РОЗМІРИ ОПОРИ
| Da |
max.203 mm |
Діаметр опори в корпусі |
|---|---|---|
| ra |
max.2 mm |
Радіус галтелі |
РОЗРАХУНКОВІ ДАНІ
| Basic dynamic load rating | C |
732 kN |
|---|---|---|
| Номінальна Статична вантажопідйомність | C0 |
930 kN |
| Межа втомленої міцності | Pu |
93 kN |
| Номінальна частота обертання |
2000 r/min |
|
| Гранична частота обертання |
2 800 r/min |
|
| Розрахунковий коефіцієнт | e |
0.35 |
| Розрахунковий коефіцієнт | Y1 |
1.9 |
| Розрахунковий коефіцієнт | Y2 |
2.9 |
| Розрахунковий коефіцієнт | Y0 |
1.8 |
МАССА
| Маса підшипника |
11.5 kg |
