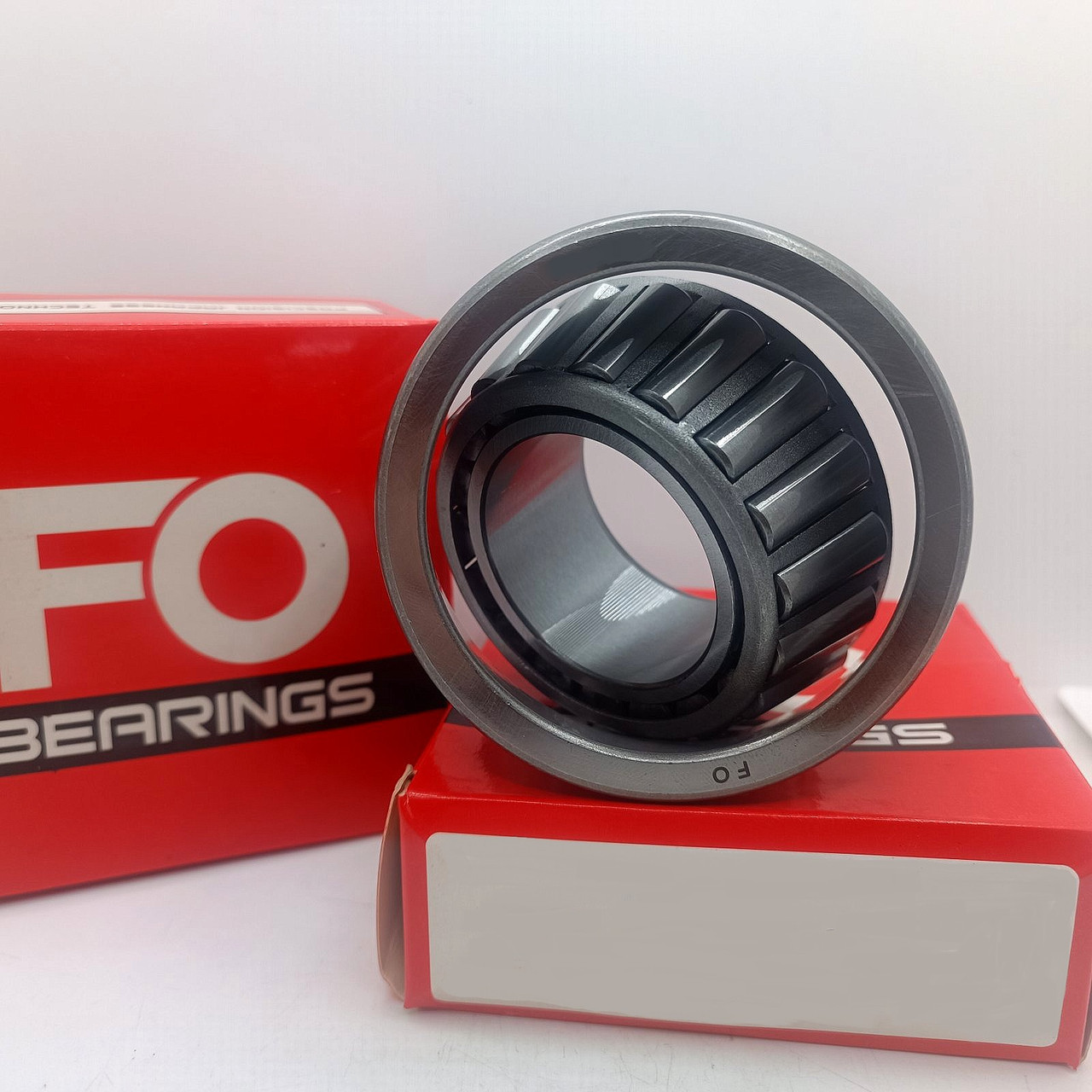

Підшипник 32224 (7524) FO Bearings
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару
Підшипник 32224 (розмір 120x215x61.5)
Виробник: FO Bearings
Тип підшипника: конічний роликовий радіально-упорний
Внутрішній діаметр: d = 120 мм.
Зовнішній діаметр: D= 215 мм.
Ширина: B = 61.5 мм.
Аналоги: 7524 ГОСТ, 0002158050 CLAAS, 215805.0 CLAAS, 32224 FBJ, 32224 KOYO, 4T-32224 NTN, 32224 XLZ, 32224 J2/Q SKF, 32224A FAG, 32224A ZKL, 32224F FERSA, 32224 NEUTRAL, 32224A FŁT-PBF, 32224 C SNR
Технічні характеристики
РОЗМІРИ
| d |
120 mm |
Діаметр отвору |
|---|---|---|
| D |
215 mm |
Зовнішній діаметр |
| T |
61.5 mm |
Загальна ширина підшипника |
| d1 |
≈164.37 mm |
Діаметр заплечика внутрішнього кільця |
| B |
58 mm |
Ширина внутрішнього кільця |
| C |
50 mm |
Ширина зовнішнього кільця |
| r1,2 |
min.3 mm |
Радіус заокруглення внутрішнього кільця |
| r3,4 |
min.2.5 mm |
Радіус заокруглення зовнішнього кільця |
| a |
51.2 mm |
Відстань до точки тиску |
РОЗМІРИ ОПОРИ
| da |
max.137 mm |
Діаметр опори на валу |
|---|---|---|
| db |
min.134 mm |
Діаметр опори на валу |
| Da |
min.181 mm |
Діаметр опори в корпусі |
| Da |
max.203 mm |
Діаметр опори в корпусі |
| Db |
min.204 mm |
Діаметр опори в корпусі |
| Ca |
min.7 mm |
Опора в корпусі — осьовий простір на великому торці/з обох боків зовнішнього кільця |
| Cb |
min.11.5 mm |
Опора в корпусі — осьовий простір на малому торці/з обох боків зовнішнього кільця |
| ra |
max.3 mm |
Радіус галтелі |
| rb |
max.2.5 mm |
Радіус галтелі |
РОЗРАХУНКОВІ ДАНІ
| Номінальна динамічна вантажопідйомність | C |
573 kN |
|---|---|---|
| Номінальна Статична вантажопідйомність | C0 |
695 kN |
| Межа втомленої міцності | Pu |
72 kN |
| Номінальна частота обертання |
2 400 r/min |
|
| Гранична частота обертання |
3000 r/min |
|
| Розрахунковий коефіцієнт | e |
0.43 |
| Розрахунковий коефіцієнт | Y |
1.4 |
| Розрахунковий коефіцієнт | Y0 |
0.8 |
Маса
| Маса підшипника |
9.05 kg |
