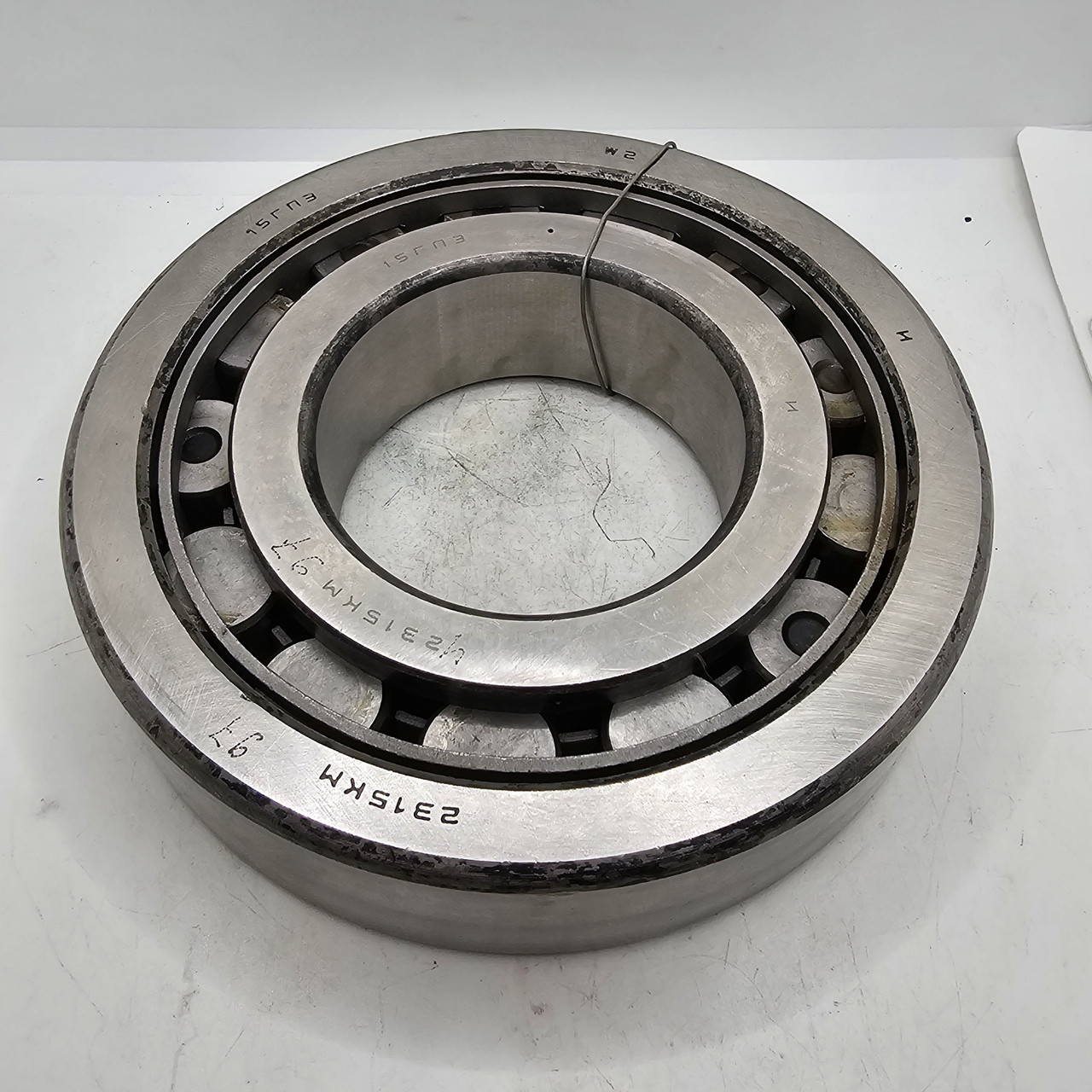

Підшипник 42315 (NJ315) 15 ГПЗ
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару
Підшипник 42315 (розмір 75х160х37)
Виробник: 15 ГПЗ
Тип підшипника: циліндричний роликовий однорядний
Внутрішній діаметр: 75 мм
Зовнішній діаметр: 160 мм
Ширина: 37 мм
Матеріал тіла кочення: підшипникова сталь
Матеріал сепаратора: сталь
Матеріал кільця: підшипникова сталь
Тип підшипника: кочення
Технічні характеристики
РОЗМІРИ
| d |
75 mm |
Діаметр отвору |
|---|---|---|
| D |
160 mm |
Зовнішній діаметр |
| B |
37 mm |
Ширина |
| d1 |
≈104 mm |
Діаметр заплесочка внутрішнього кільця (NJ, NUP, N, NF, NJF) |
| D1 |
≈135.15 mm |
Діаметр заплечика зовнішнього кільця (NU, NJ, NUP, NUB, NF, NJF) |
| F |
95 mm |
Діаметр доріжки гойдання внутрішнього кільця (NU, NJ, NUP, NUB, NJF) |
| r1,2 |
min.2.1 mm |
Радіус заокруглення зовнішнього кільця (NU, NJ, NUP, NUB, NJF) |
| r3,4 |
min.2.1 mm |
Радіус заокруглення внутрішнього кільця (малий) (NU, NJ, NUB, NJF) |
| s |
max.1.8 mm |
Допустиме осьове зміщення одного кільця підшипника щодо іншого |
РОЗМІРИ ОПОРИ
| da |
min.87 mm |
Мінімальний допустимий зовнішній діаметр розпірної втулки (все) |
|---|---|---|
| da |
max.92 mm |
Максимальний допустимий зовнішній діаметр розпірної втулки (NU, NJ, NUB, NJF) |
| db |
min.107 mm |
Мінімальний допустимий зовнішній Діаметр заплечика вала (NU, NJ, NUP, NUB; крім конічного отвору) |
| Da |
max.148 mm |
Максимальний допустимий внутрішнійдіаметр заплечика корпусу або розпірної втулки (все) |
| ra |
max.2 mm |
Максимальний допустимий радіус переходу між посадковим місцем підшипника та залячком корпусу (NU, NJ, NUP, NUB) |
РОЗРАХУНКОВІ ДАНІ
| Номінальна динамічна вантажопідйомність | C |
280 kN |
|---|---|---|
| Номінальна Статична вантажопідйомність | C0 |
265 kN |
| Межа втомленої міцності | Pu |
33.5 kN |
| Номінальна частота обертання |
4 500 r/min |
|
| Гранична частота обертання |
5 300 r/min |
|
| Розрахунковий коефіцієнт | kr |
0.15 |
| Граничне значення | e |
0.2 |
| Коефіцієнт осьового навантаження | Y |
0.6 |
МАССА
| Маса підшипника |
3.9 kg |
