Підшипник 6308 NR/C3 FERSA
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару

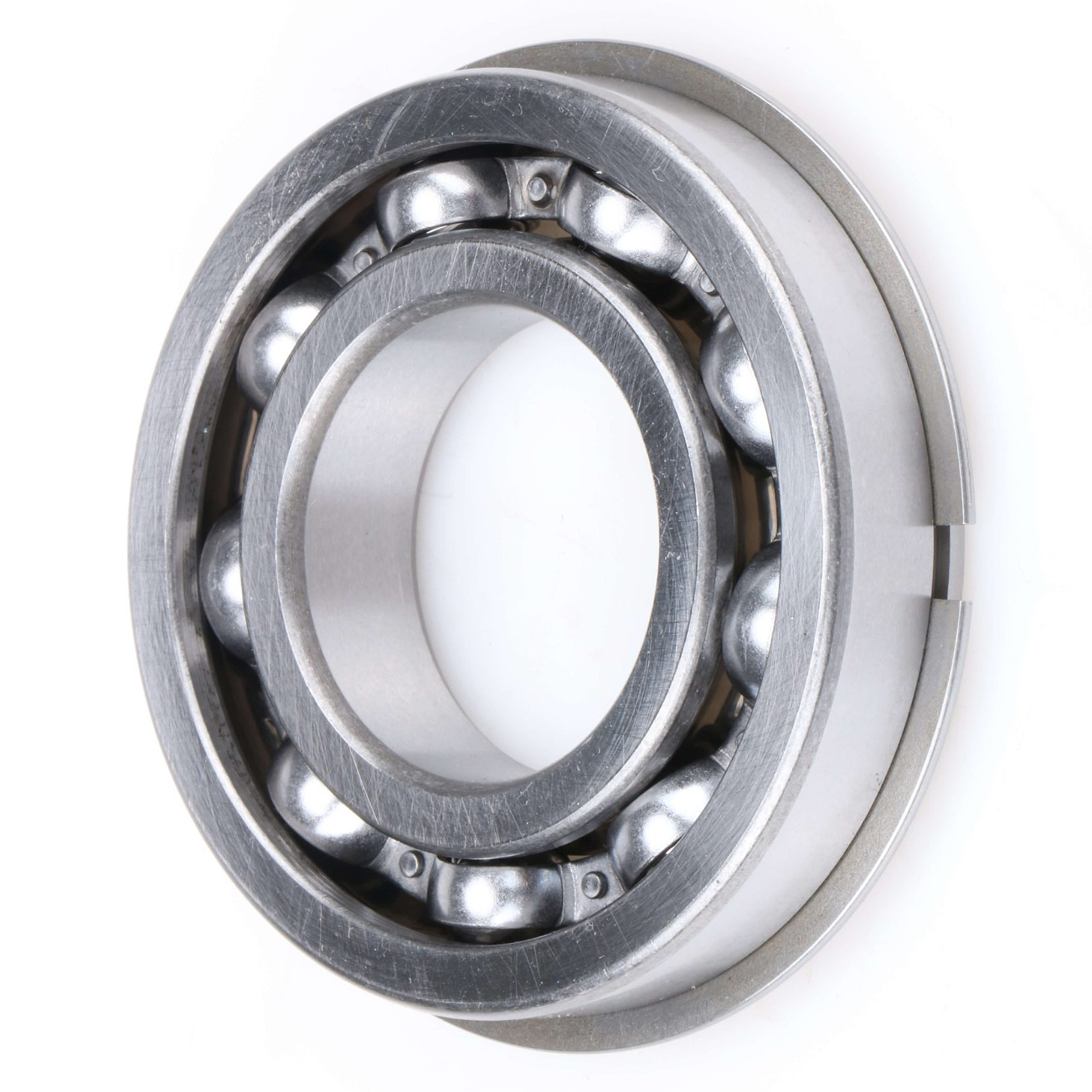

Підшипник 6308 NR/C3 (размер 40x90x23)
Виробник: FERSA
Тип підшипника: кульковий однорядний
Внутрішній діаметр: d= 40 мм.
Зовнішній діаметр: D= 90 мм.
Ширина: B = 23 мм.
Технічні характеристики
РОЗМІРИ
| d |
40 mm |
Діаметр отвору |
|---|---|---|
| D |
90 mm |
Зовнішній діаметр |
| B |
23 mm |
Ширина |
| d1 |
≈56.11 mm |
Діаметр плеча |
| D2 |
≈77.7 mm |
Діаметр заглиблення |
| D3 |
86.79 mm |
Діаметр паза стопорного кільця |
| D4 |
96.5 mm |
Зовнішній діаметр стопорного кільця |
| b |
2.7 mm |
Ширина паза стопорного кільця |
| C |
3.28 mm |
Відстань на зовнішньому кільці між бічною поверхнею та пазом стопорного кільця |
| f |
2.46 mm |
Ширина стопорного кільця |
| r0 |
max.0.6 mm |
Радіус заокруглення на дні паза стопорного кільця |
| r1,2 |
min.1.5 mm |
Розмір фаски |
РОЗМІРІ УПОРУ
| da |
min.49 mm |
Діаметр упору вала |
|---|---|---|
| da |
max.56 mm |
Діаметр упору вала |
| Da |
max.81 mm |
Діаметр упору корпусу |
| Db |
min.98 mm |
Діаметр заглиблення в корпусі для стопорного кільця |
| ba |
min.3 mm |
Ширина заглиблення в корпусі для стопорного кільця |
| Ca |
max.5.74 mm |
Відстань від бічної поверхні зовнішнього кільця до задньої поверхні стопорного кільця |
| ra |
max.1.5 mm |
Радіус буртика вала або корпусу |
ДЕЛА РАСРАХУНКУ
| Базове значення динамічного навантаження | C |
42.3 kN |
|---|---|---|
| Базове значення статичного навантаження | C0 |
24 kN |
| Гранична втома навантаження | Pu |
1.02 kN |
| Стандартна швидкість |
17 000 r/min |
|
| Максимально допустима швидкість |
11 000 r/min |
|
| Мінімальний коефіцієнт навантаження | kr |
0.03 |
| Розрахунковий коефіцієнт | f0 |
13 |
МАСА
| Маса підшипника |
0.65 kg |
