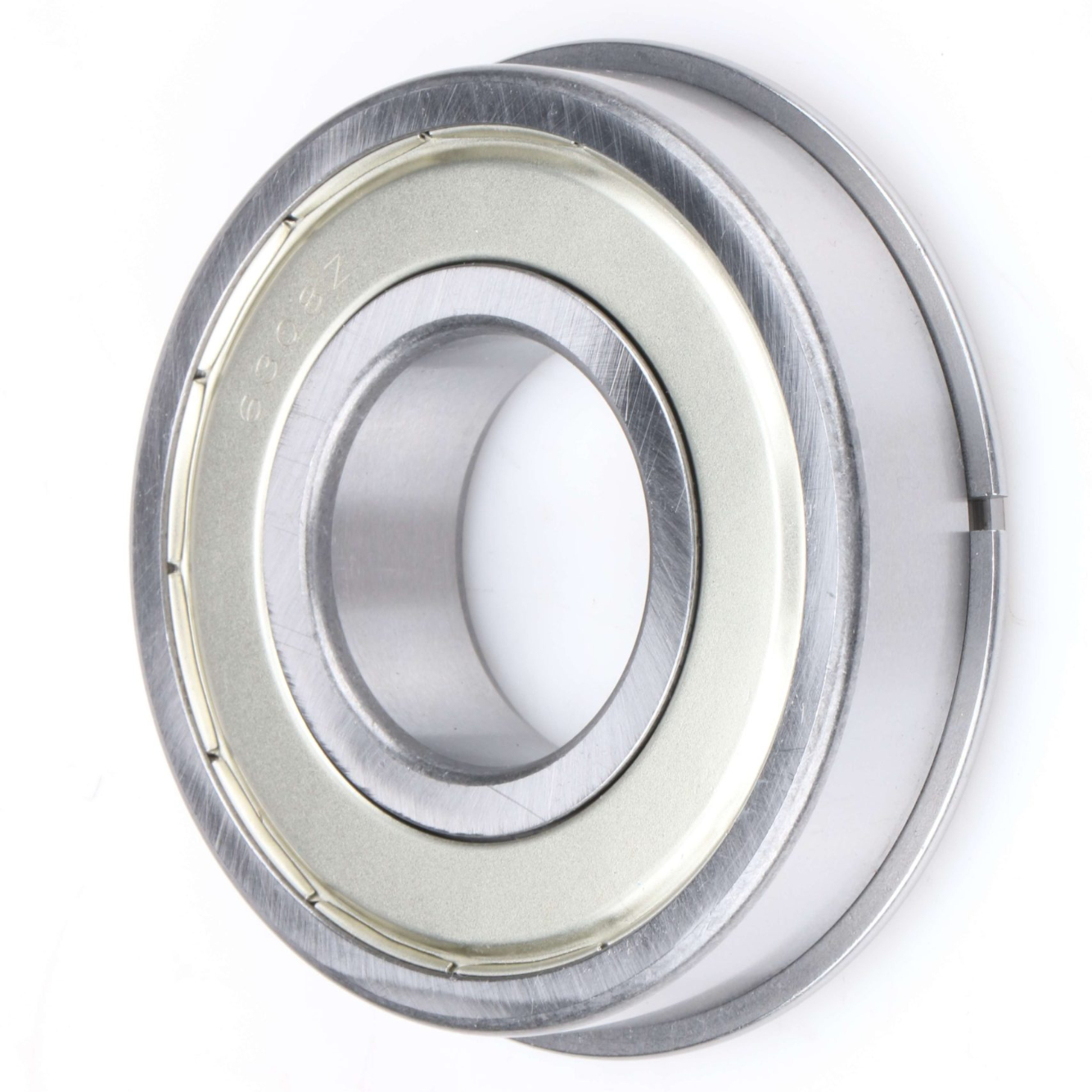

Підшипник 6308-Z NR C3 PFI USA
Артикул: 1305628938
Умови доставки
-
Нова пошта
-
Укрпошта
-
Самовивіз
Умови оплати
-
Післяплата (При отриманні замовлення)
-
Безготівковий розрахунок з ПДВ (ЮР особам)
-
Картками Visa та Mastercard онлайн
-
Оплата на картку
-
Передоплата за реквізитами
-
Увага! Зображення товару наведено для ознайомлення і в окремих випадках може відрізнятися від фактичного вигляду виробу.
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару
Підшипник 6308-Z NR C3 (розмір 40x90x23)
Виробник: PFI
Тип підшипника: кульковий однорядний
Внутрішній діаметр: d= 40 мм.
Зовнішній діаметр: D= 90 мм.
Ширина: B= 23 мм.
Закритий металевою шайбою з однієї сторони
Технічні характеристики
РОЗМІРИ
| d |
40 mm |
Діаметр отвору |
|---|---|---|
| D |
90 mm |
Зовнішній діаметр |
| B |
23 mm |
Ширина |
| d1 |
≈56.11 mm |
Діаметр плеча |
| D2 |
≈77.7 mm |
Діаметр заглиблення |
| D3 |
86.79 mm |
Діаметр паза стопорного кільця |
| D4 |
96.5 mm |
Зовнішній діаметр стопорного кільця |
| b |
2.7 mm |
Ширина паза стопорного кільця |
| C |
3.28 mm |
Відстань на зовнішньому кільці між бічною поверхнею та пазом стопорного кільця |
| f |
2.46 mm |
Ширина стопорного кільця |
| r0 |
max.0.6 mm |
Радіус закруглення на дні паза стопорного кільця |
| r1,2 |
min.1.5 mm |
Розмір фаски |
РОЗМІРИ УПОРУ
| da |
min.49 mm |
Діаметр упора вала |
|---|---|---|
| da |
max.56 mm |
Діаметр упора вала |
| Da |
max.81 mm |
Діаметр упора корпусу |
| Db |
min.98 mm |
Діаметр заглиблення в корпусі для стопорного кільця |
| ba |
min.3 mm |
Ширина заглиблення в корпусі для стопорного кільця |
| Ca |
max.5.74 mm |
Відстань від бічної поверхні зовнішнього кільця до задньої поверхні стопорного кільця |
| ra |
max.1.5 mm |
Радіус буртика вала або корпусу |
ДАНІ РОЗРАХУНКУ
| Базове значення динамічного навантаження | C |
42.3 kN |
|---|---|---|
| Базове значення статичного навантаження | C0 |
24 kN |
| Граничне втомне навантаження | Pu |
1.02 kN |
| Стандартна швидкість |
17 000 r/min |
|
| Максимально допустима швидкість |
11 000 r/min |
|
| Мінімальний коефіцієнт навантаження | kr |
0.03 |
| Розрахунковий коефіцієнт | f0 |
13 |
МАСА
| Маса підшипника |
0.65 kg |
