Підшипник корпусний FYTB 20 TF SKF

Артикул: 44446925

Умови доставки

Умови оплати

Високоякісна продукція, сертифікована за міжнародними стандартами ISO

Гарантовано чесна ціна без зайвих переплат

Максимальна наявність на складі, мінімальні терміни доставки під замовлення

Кваліфіковані консультації технічних фахівців

Високий рівень обслуговування та миттєва реакція на ваші потреби

Опис товару

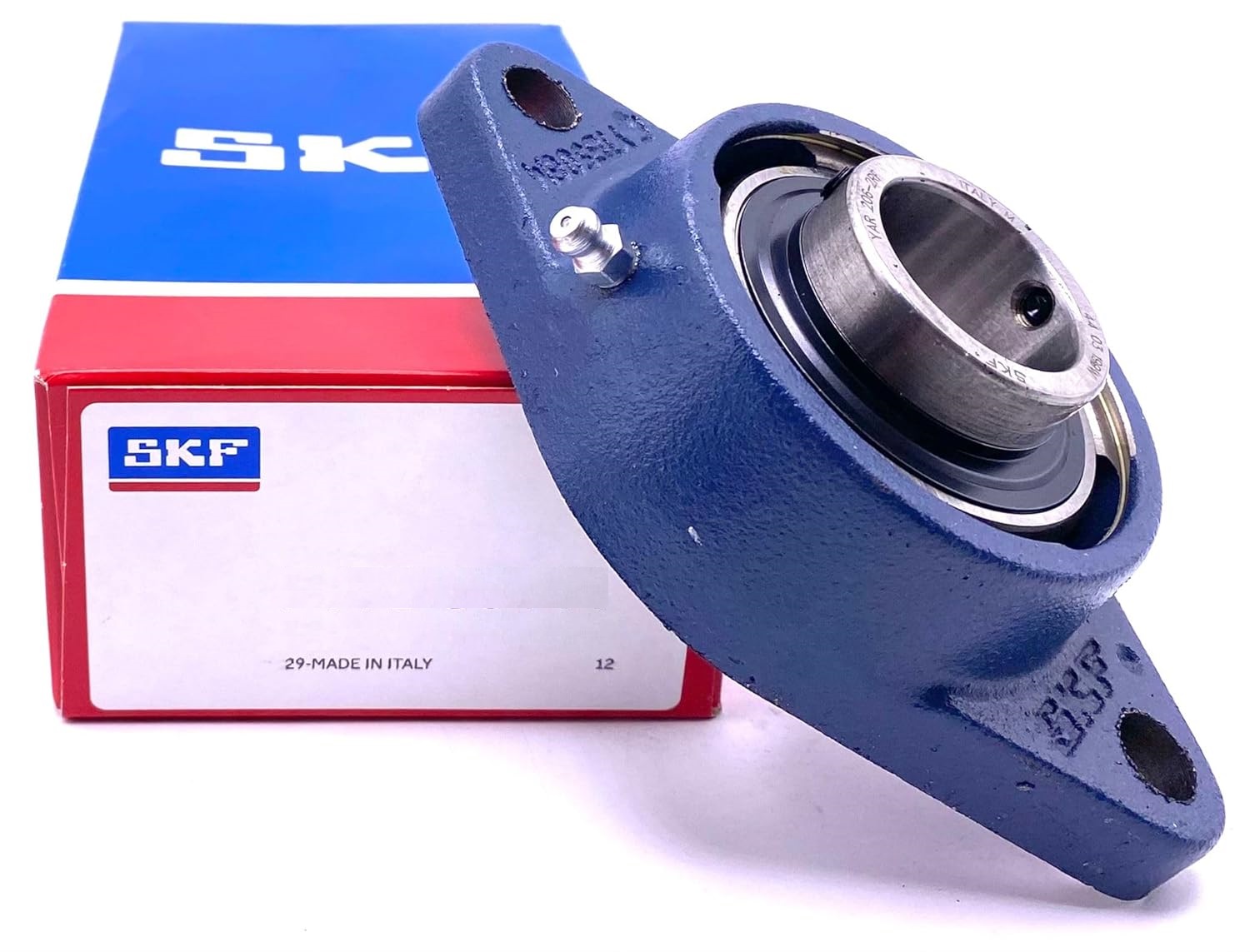

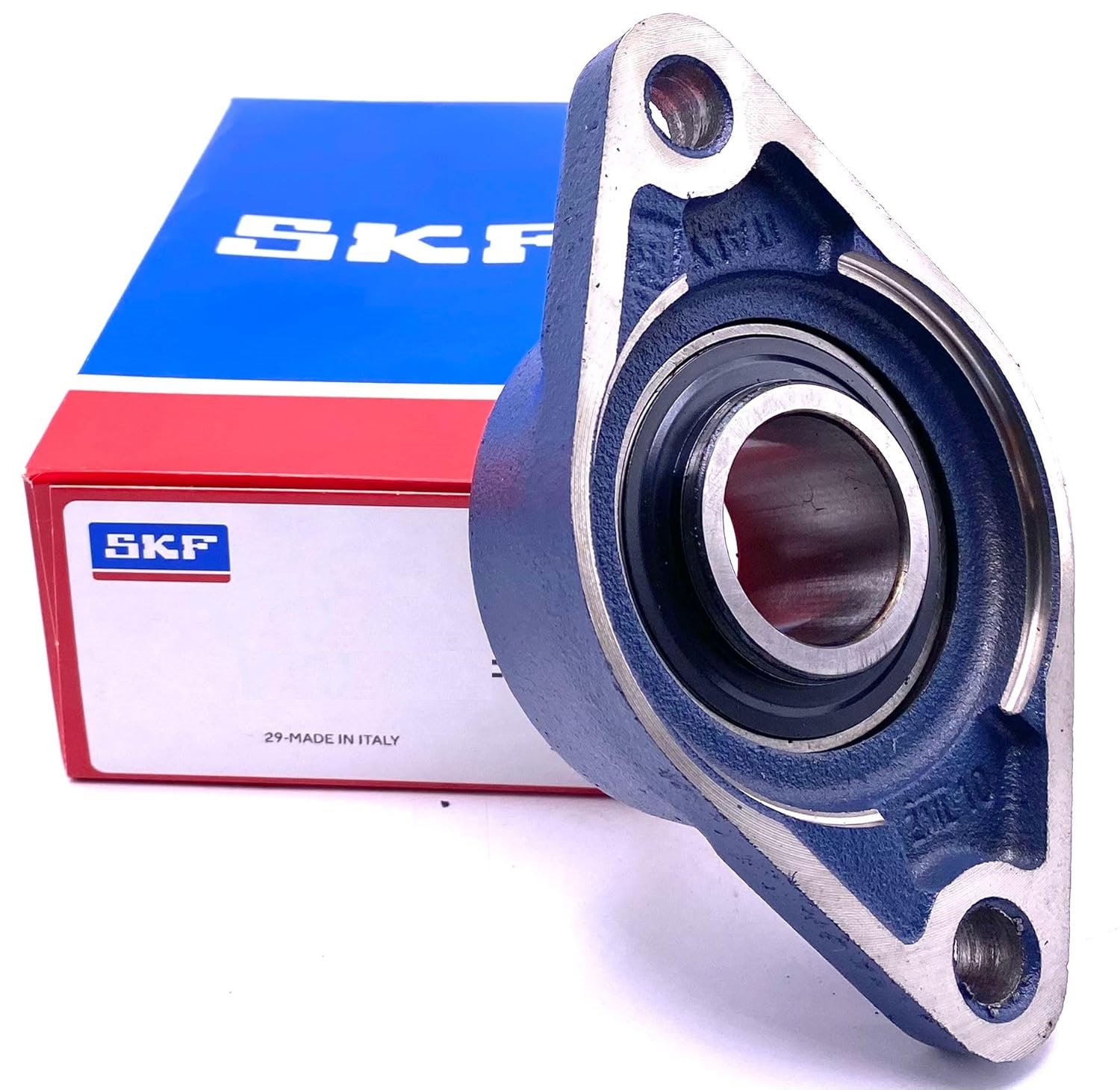

Стаціонарний підшипниковий узел FYTB 20 TF

Виробник: SKF
Тип підшипника: підшипниковий вузол
Внутрішній діаметр: d = 20 мм.

Размеры - FYTB 20 TF

d	20 mm	Діаметр отвору
d₁	≈28.2 mm	Зовнішній діаметр внутрішнього кільця
A	29.5 mm	Ширина корпусу
A₁	11 mm	Ширина фланця
A₃	3.2 mm	Глибина центрувальної виточки
A₅	20.5 mm	Ширина, включно з торцевою кришкою
B	31 mm	Ширина внутрішнього кільця
B₁	31 mm	Загальна ширина підшипника
B₄	4.5 mm	Відстань від торця фіксувального пристрою до центру різі
D_b1	58 mm	Верхній зовнішній діаметр
D_b2	60.5 mm	Зовнішній діаметр основи
D_c	50.8 mm	Діаметр центрувальної виточки корпусу
H	112 mm	Загальна висота
J	90 mm	Відстань між центрами отворів під болти
L	60.5 mm	Загальна довжина
N	11.5 mm	Діаметр отвору для кріпильного болта
s₁	18.3 mm	Відстань від торця фіксувального пристрою до центру доріжки кочення
T	37.3 mm	Загальна ширина

Нарізний отвір
R_G	1/4-28 UNF	Різь в корпусі для прес-оливки
R₁	20 mm	Осьове позиціювання різі в корпусі
R_α	45 °	Кутове позиціювання різі в корпусі

Прес-оливка
D_N	6.5 mm	Діаметр сфери головки прес-оливки
SW_N	7 mm	Розмір шестигранного ключа для прес-оливки
G_N	1/4-28 SAE-LT	Різь прес-оливки

Установлювальні штифти
J₆	74 mm	Відстань між установними штифтами
J₇	11.5 mm	Осьове зміщення установних штифтів
N₄	2 mm	Рекомендований діаметр установних штифтів

Номінальна динамічна вантажність	C	12.7 kN
Номінальна статична вантажність	C₀	6.55 kN
Межа втомленої міцності	P_u	0.28 kN
Гранична частота обертання		8 500 r/min
