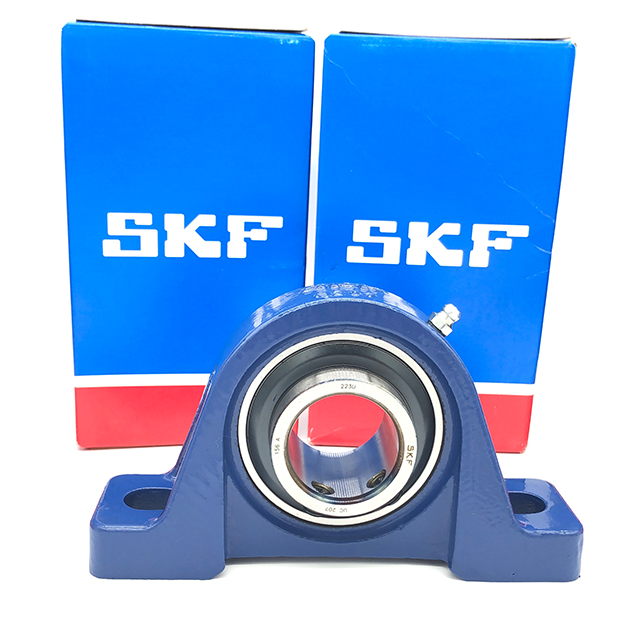

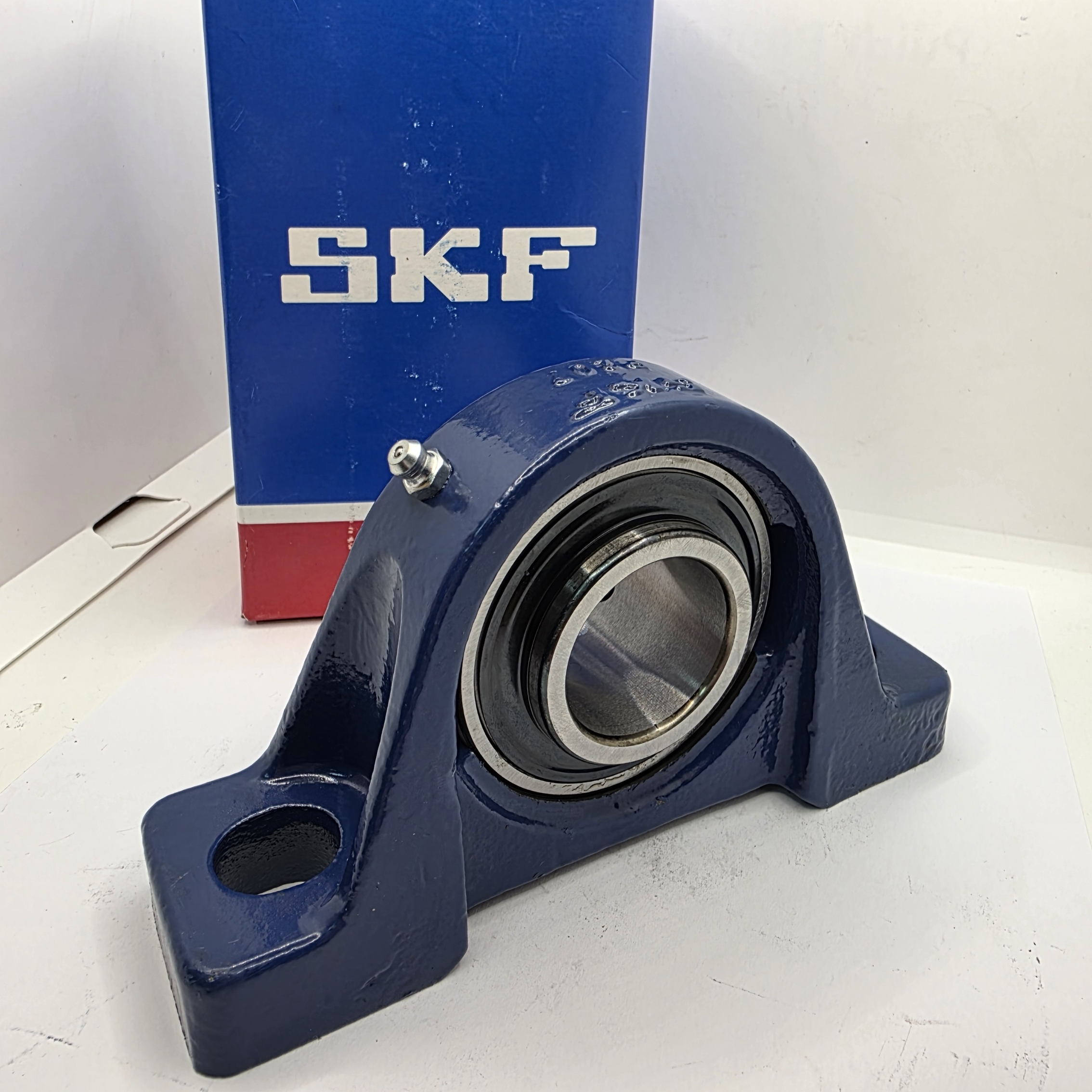

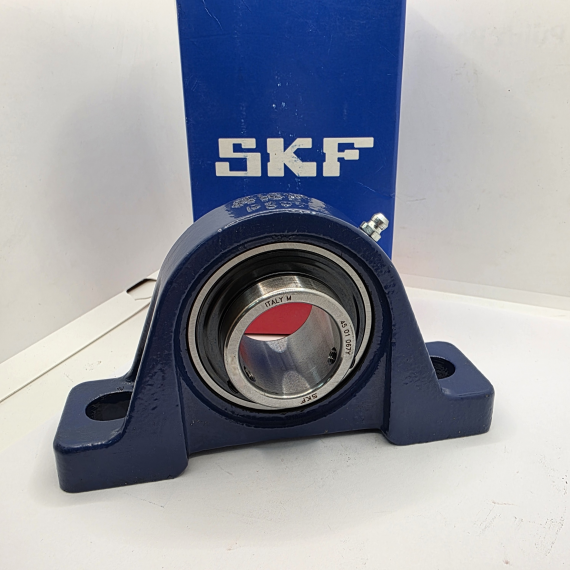

Підшипник корпусний UCP 209/H SKF
Артикул: 44446942
Високоякісна продукція, сертифікована за міжнародними стандартами ISO
Гарантовано чесна ціна без зайвих переплат
Максимальна наявність на складі, мінімальні терміни доставки під замовлення
Кваліфіковані консультації технічних фахівців
Високий рівень обслуговування та миттєва реакція на ваші потреби
Опис товару

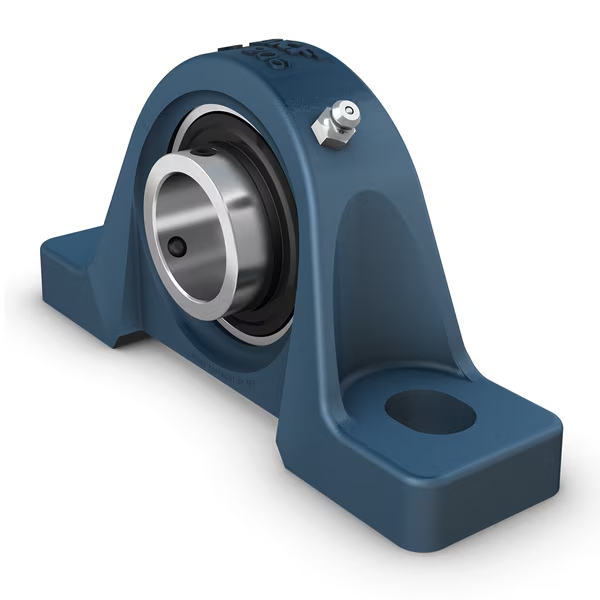

Стаціонарний підшипниковий вузол UCP 209/H
Виробник: SKF
Тип підшипника: підшипниковий вузол
Внутрішній діаметр: d = 45 мм.
Аналоги: FAG UCP209, TIMKEN UCP 209, SYJ45TF SKF, LES209-2F FKL, RASEY45 INA, SGC209 ZVL, UCP.209 SNR, UCP209-J7 FAG, M-UCP209D1 NTN, RASC45 Fafnir, SG56209 FAG, NP45 RHP, SGE209 DKF
Розміри
| d |
45 mm |
Діаметр отвору |
|---|---|---|
| d1 |
≈56.8 mm |
Діаметр заплеска внутрішнього кільця |
| A |
51 mm |
Ширина основи |
| A1 |
31 mm |
Ширина верхньої частини |
| B |
49.2 mm |
Ширина внутрішнього кільця |
| B4 |
8 mm |
Відстань від торця фіксувального пристрою до центру різі |
| H |
54 mm |
Висота до центру сферикового посадкового місця |
| H1 |
19 mm |
Висота опори |
| H2 |
108 mm |
Загальна висота |
| J |
146 mm |
Відстань між кріпильними болтами |
| J |
max.150 mm |
Максимальна відстань між кріпильними болтами |
| J |
min.142 mm |
Мінімальна відстань між кріпильними болтами |
| L |
189.5 mm |
Загальна довжина |
| N |
17 mm |
Діаметр отвору для кріпильного болта |
| N1 |
21 mm |
Довжина отвору для кріплення болта |
| s1 |
30.2 mm |
Відстань від торця фіксувального пристрою до центру доріжки кочення |
| RG |
1/4-28 UNF |
Різь в корпусі для прес-оливки |
|---|---|---|
| R1 |
4 mm |
Осьове позиціювання різі в корпусі |
| Rα |
45 ° |
Кутове позиціювання різі в корпусі |
| DN |
6.6 mm |
Діаметр сфери головки прес-оливки |
|---|---|---|
| SWN |
7.94 mm |
Розмір шестигранного ключа для прес-оливки |
| GN |
1/4-28 UNF |
Різь прес-оливки |
Розраховані дані
| Номінальна динамічна вантажність | C |
33.2 kN |
|---|---|---|
| Номінальна статична вантажність | C0 |
21.6 kN |
| Межі втомленої міцності | Pu |
0.915 kN |
| Гранична частота обертання |
3 400 r/min |
