Опис товару

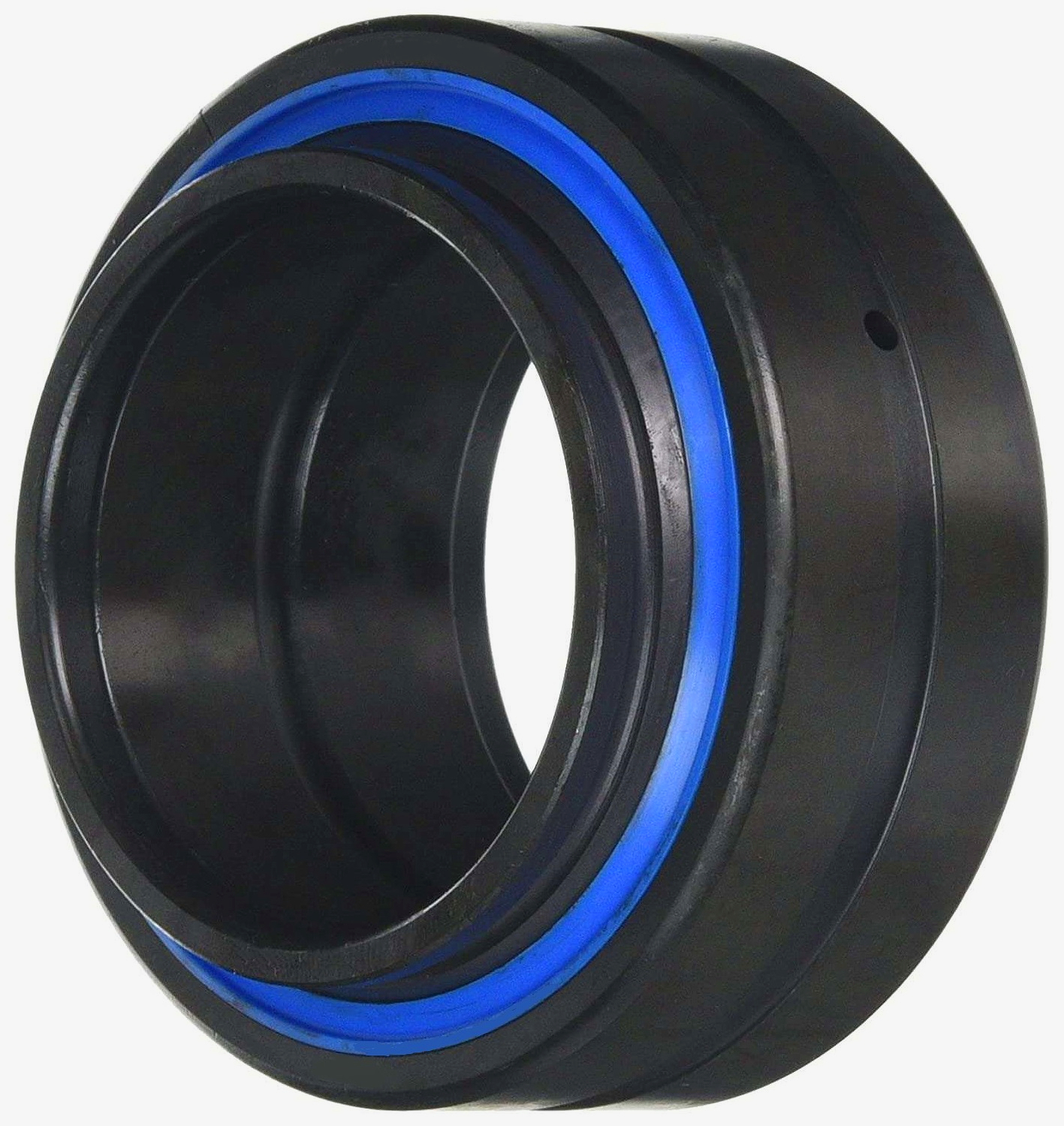

Радіальний сферичний підшипник ковзання GEEM20 ES2RS (розмір 20x35х12/24)
Виробник: MTM
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d = 20 мм.
Зовнішній діаметр: D = 35 мм.
Ширина: B = 24 мм.
Аналоги: GEEM20 ES2RS, GE 20 HO-2RS/GEEM 20 ES-2RS FLURO, GE20HO-2RS/GEEM20ES-2RS NAF, GE20.HO-2RS/GEEM 20ES-2RS GBM, GE20-HO-2RS INA, GEM 20 ES-2RS SKF, DGE 20 HO-2RS DURBAL
Технічні характеристики
РОЗМІРИ
| d |
20 mm |
Діаметр отвору |
|---|---|---|
| D |
35 mm |
Зовнішній діаметр |
| B |
24 mm |
Номінальна ширина |
| C |
12 mm |
Ширина зовнішнього кільця |
| α |
6 ° |
Кут нахилу |
| dk |
29 mm |
Діаметр доріжки гойдання внутрішнього кільця |
| d1 |
≈24 mm |
Діаметр заплесочка, широке внутрішнє кільце |
| b |
3.1 mm |
Ширина кільцевого змащувального канавки на зовнішньому кільці |
| b1 |
3.2 mm |
Ширина кільцевого змащувального канавки на внутрішньому кільці |
| M |
2 mm |
Діаметр мастильного отвору (у зовнішньому кільці) |
| r1 |
min.0.3 mm |
Розмір фаски отвору |
| r2 |
min.0.3 mm |
Розмір фаски зовнішнього кільця |
РОЗМІРИ ОПОРИ
| da |
min.23 mm |
Діаметр опори на валу |
|---|---|---|
| da |
max.24 mm |
Діаметр опори на валу |
| Da |
min.30.9 mm |
Діаметр опори в корпусі |
| Da |
max.33.2 mm |
Діаметр опори в корпусі |
| ra |
max.0.3 mm |
Радіус галтелі вала |
| rb |
max.0.3 mm |
Радіус галітелі корпусу |
РОЗЧАТНІ ДАНІ
| Номінальна динамічна вантажність | C |
30 kN |
|---|---|---|
| Номінальна статична вантажність | C0 |
146 kN |
| Коефіцієнт питомого динамічного навантаження | K |
100 N/mm² |
| Коефіцієнт питомного статичного навантаження | K0 |
500 N/mm² |
| Константа матеріалу | KM |
330 |
МАССА
| Маса підшипника ковзання |
0.073 kg |
