Опис товару

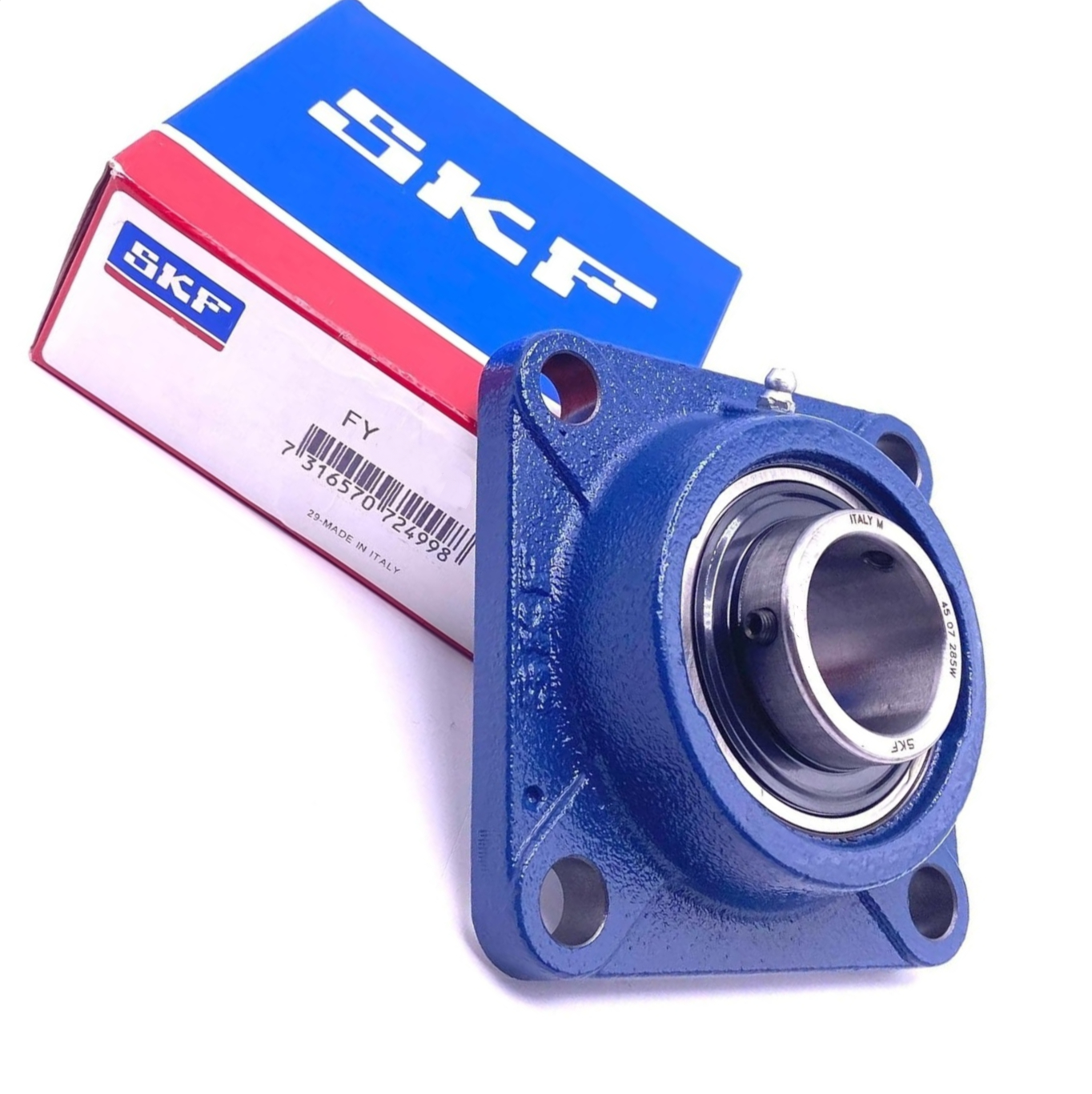

Кулькопідшипниковий вузол із квадратним фланцем FY 35 TF

Виробник: SKF
Тип підшипника: підшипниковий вузол
Внутрішній діаметр: d = 35 мм.

Размеры - FY 35 TF

d	35 mm	Діаметр отвору
d₁	≈46.1 mm	Зовнішній діаметр внутрішнього кільця
A	34.5 mm	Ширина корпусу
A₁	13 mm	Ширина фланця
A₃	3.2 mm	Глибина центрувальної виточки
A₅	24.5 mm	Виступна частина торцевої кришки
B	42.9 mm	Ширина внутрішнього кільця
B₁	42.9 mm	Загальна ширина підшипника
B₄	6 mm	Відстань від торця фіксувального пристрою до центру різі
D_b1	87 mm	Верхній зовнішній діаметр
D_b2	95 mm	Зовнішній діаметр основи
D_c	106.4 mm	Діаметр центрувальної виточки корпусу
J	92 mm	Відстань між центрами отворів під болти
L	118 mm	Загальна довжина
N	14 mm	Діаметр отвору для кріпильного болта
s₁	25.4 mm	Відстань від торця фіксувального пристрою до центру доріжки кочення
T	46.4 mm	Загальна ширина

Нарізний отвір
R_G	1/4-28 UNF	Різь в корпусі для прес-оливки
R₁	22.5 mm	Осьове позиціювання різі в корпусі

Прес-оливка
D_N	6.5 mm	Діаметр сфери головки прес-оливки
SW_N	7 mm	Розмір шестигранного ключа для прес-оливки
G_N	1/4-28 SAE-LT	Різь прес-оливки

Установлювальні штифти
J₆	106 mm	Відстань між установними штифтами
J₇	29 mm	Осьове зміщення установних штифтів
N₄	4 mm	Рекомендований діаметр установних штифтів

Номінальна динамічна вантажність	C	25.5 kN
Номінальна статична вантажність	C₀	15.3 kN
Межа втомленої міцності	P_u	0.655 kN
Гранична частота обертання		5 300 r/min
