Опис товару

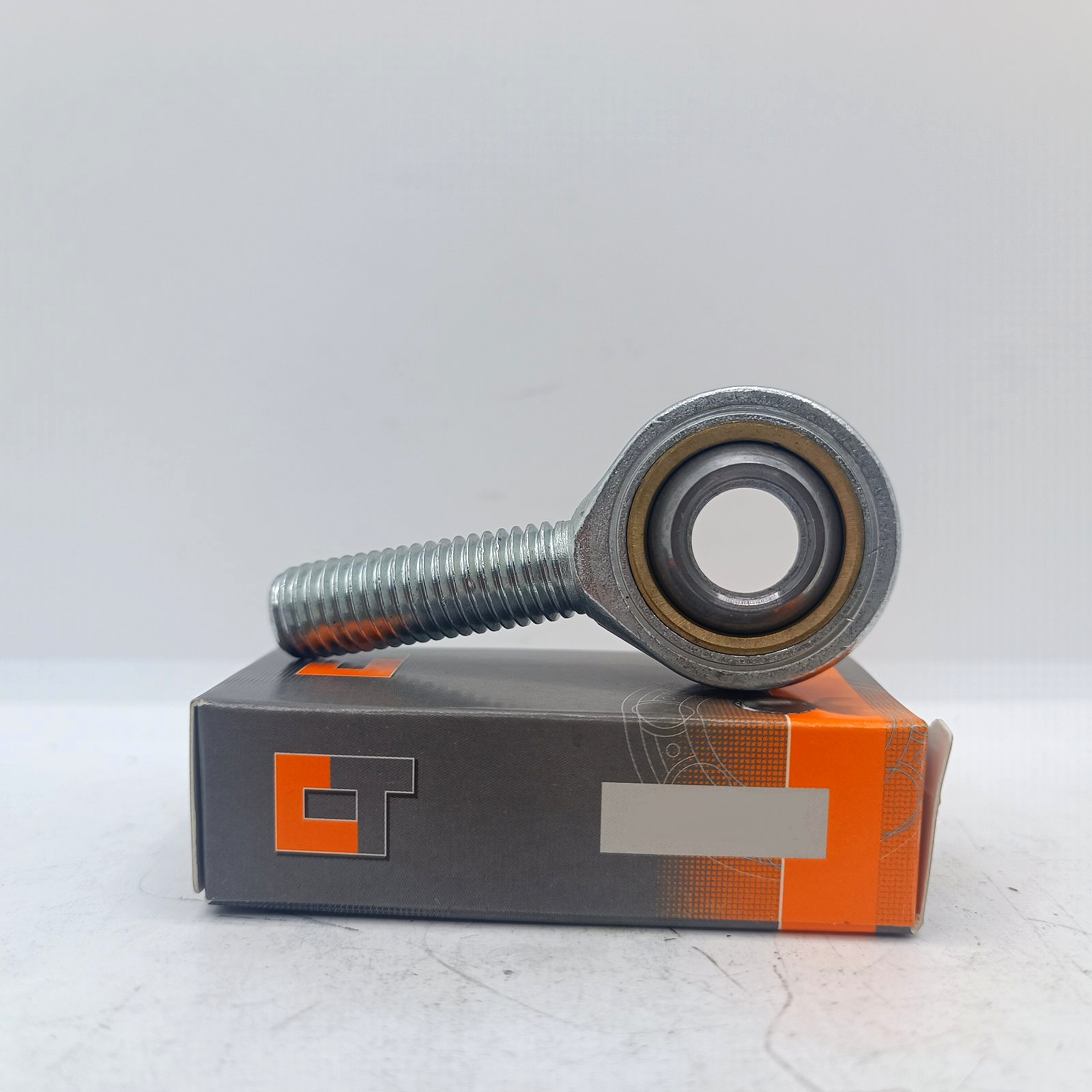

Шарнірна головка із зовнішньою правою різзю SA14-T/K
Виробник: CT Bearings
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d = 14 мм.
Основні розміри та робочі характеристики
| d |
14 mm |
Діаметр отвору підшипника |
| D |
28 mm |
Зовнішній діаметр підшипника |
| B |
19 mm |
Ширина внутрішнього кільця |
| Cr |
17.100 N |
Динамічна вантажність, радіальна |
| C0r |
32.000 N |
Статична вантажність, радіальна |
| ≈m |
0,157 kg |
Вага |
Приєднувальні розміри
| r1smin |
0,3 mm |
Розмір монтажної фаски |
Габаритні розміри
| dK |
25,4 mm |
Діаметр кулі |
| d1 |
16,8 mm |
Зовнішній діаметр торця внутрішнього кільця |
| d2 |
36 mm |
Зовнішній діаметр вушка |
| d3 |
M14 |
Розмір різі |
| h |
60 mm |
Довжина хвостовика із зовнішньою різзю до центру отвору шарніра |
| C1 |
13,5 mm |
Ширина вушка шарнірної головки |
| α |
16 ° |
Кут перекидання |
| l1 |
36 mm |
Довжина хвостовика із зовнішньою різзю до центру отвору шарніра |
| l2 |
78 mm |
Загальна довжина шарнірної головки із зовнішньою різзю |
| l7 |
18 mm |
Відстань від центру отвору шарніра до хвостовика |
| Gr |
0 - 0,035 mm |
Радіальний проміжок |
| dOT |
0,018 mm |
Діаметр отвори підшипника, верхнє відхилення допуску |
| dUT |
0 mm |
Діаметр отвору підшипника, нижня відхилення допуску |
| dT |
H7 mm |
Діаметр отвору підшипника, допуск |
| BOT |
0 mm |
Ширина внутрішнього кільця, верхнє відхилення допуску |
| BUT |
-0,12 mm |
Ширина внутрішнього кільця, нижнє відхилення допуску |
Діапазон температур
| Tmin |
-60 °C |
Мін. робоча температура |
| Tmax |
250 °C |
Макс. робоча температура |
