Шарнірна головка SI06-T/K

Name: Шарнірна головка SI06-T/K
Brand: CT
SKU: 12250
Price: 32 UAH
Availability: InStock

Артикул: 44449162

Умови доставки

Умови оплати

Високоякісна продукція, сертифікована за міжнародними стандартами ISO

Гарантовано чесна ціна без зайвих переплат

Максимальна наявність на складі, мінімальні терміни доставки під замовлення

Кваліфіковані консультації технічних фахівців

Високий рівень обслуговування та миттєва реакція на ваші потреби

Опис товару

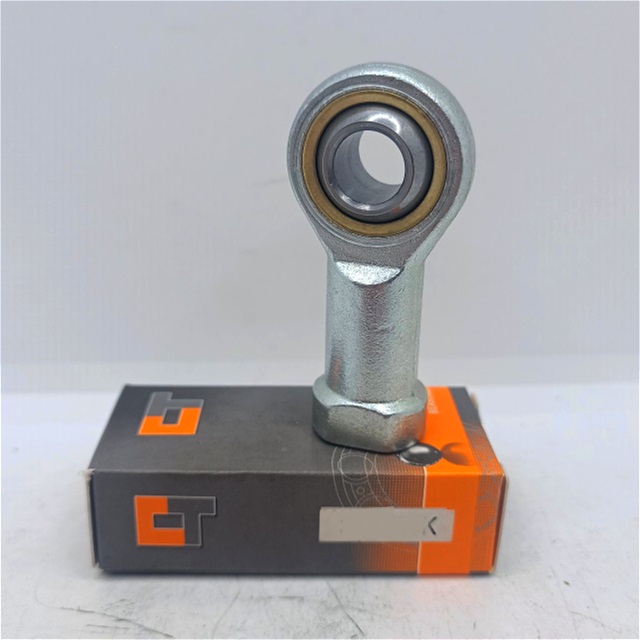

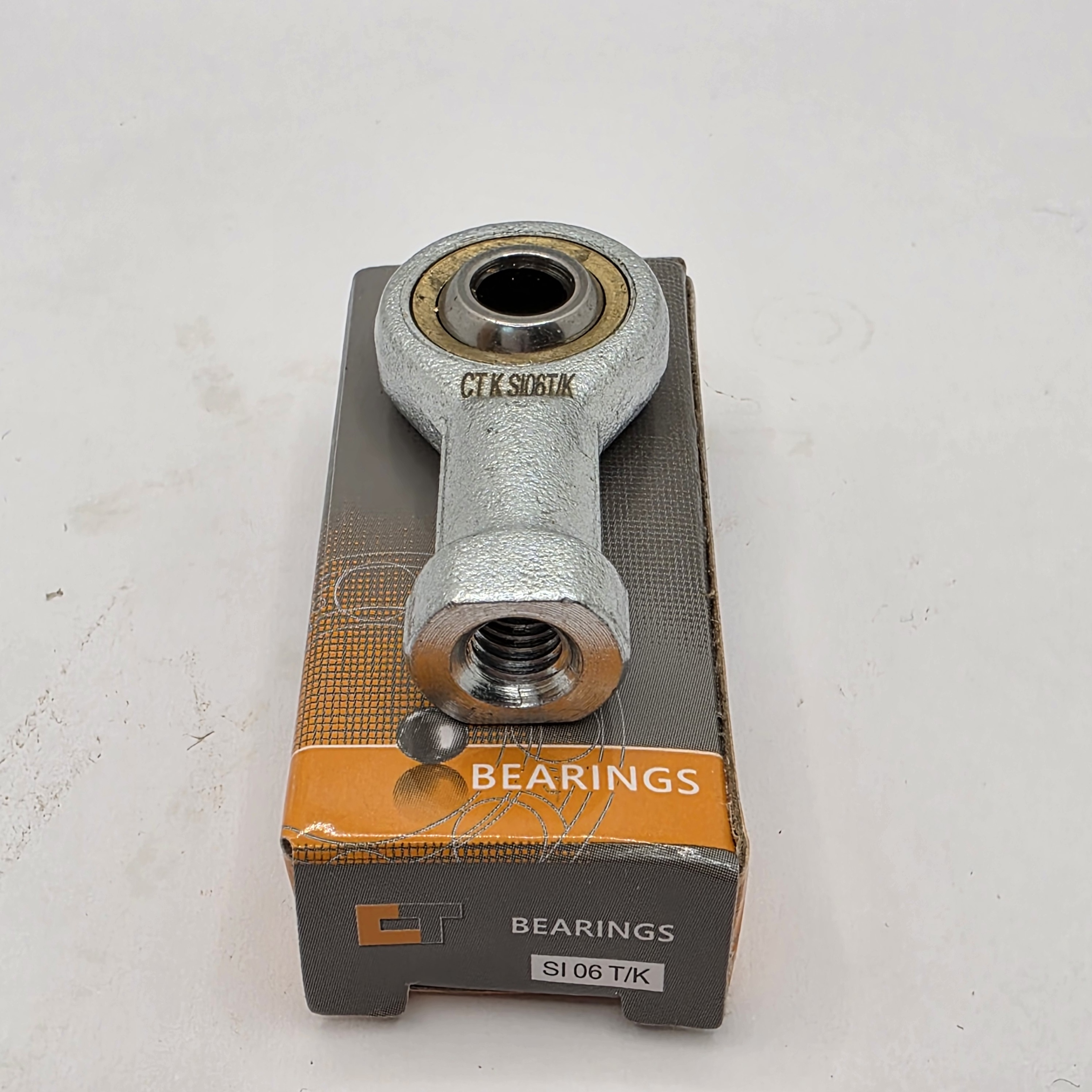

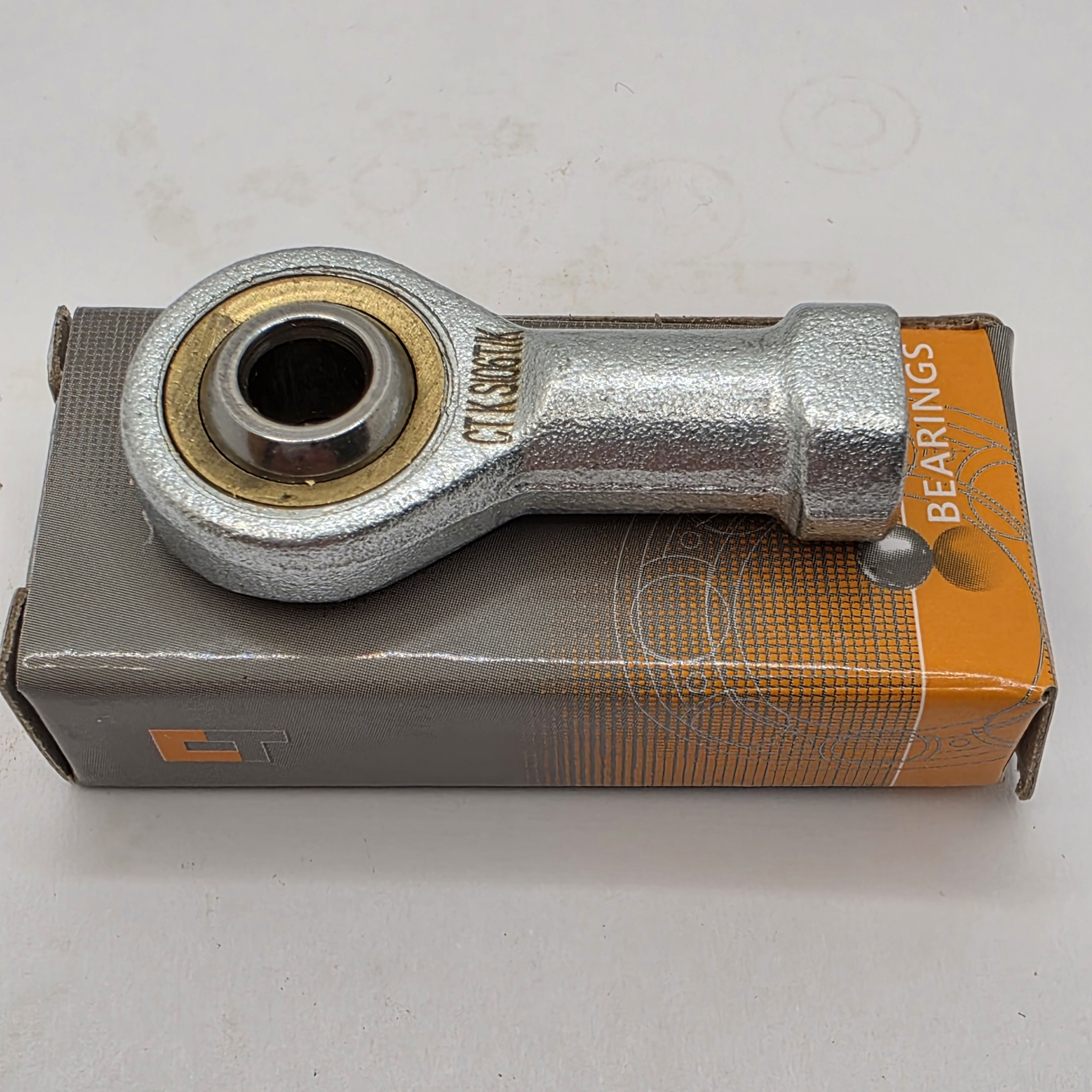

Шарнірна головка (Наконечник штока) з внутрішньою правою різзю SI06-T/K

Виробник: CT

Тип підшипника: підшипник ковзання
Внутрішній діаметр: d = 6 мм.

GIKR6-PW

Основні розміри та робочі характеристики

C_r	7.750 N	Динамічна вантажність, радіальна
C_0r	7.990 N	Статична вантажність, радіальна
d	6 mm	Діаметр отвору підшипника
d₂	20 mm	Outer eye diameter
l₄	40 mm	Загальна довжина шарнірної головки з внутрішньою різзю
≈m	29,2 g	Вага

Габаритні розміри

C₁	6,75 mm	Ширина вушка шарнірної головки
D	16 mm	Зовнішній діаметр підшипника
B	9 mm	Ширина внутрішнього кільця
d_K	12,7 mm	Діаметр сфери
d₃	M6	Розмір різі
d₄	10 mm	Діаметр хвостовика
d₅	13 mm	Діаметр хвостовика, великий
h₁	30 mm	Довжина хвостовика з внутрішньою різзю до центру отвору шарніра
α	13 °	Tilt angle
l₃	12 mm	Довжина різі, внутрішня різь
l₅	5 mm	Довжина хвостовика шарнірної головки
l₇	11 mm	Відстань від центру отвору шарніра до хвостовика
W	11 mm	Width Across Flat
d_UT	0 mm	Bore diameter bearing, lower tolerance
d_T	H7	Діаметр отвору підшипника, допуск
d_OT	0,012 mm	Діаметр отвору підшипника, верхнє відхилення допуску
B_UT	-0,12 mm	Ширина внутрішнього кільця, нижнє відхилення допуску
B_OT	0 mm	Ширина внутрішнього кільця, верхнє відхилення допуску
G_r	0 - 0,035	Радіальний проміжок
G_rmin	0 mm	Radial clearance, minimum
G_rmax	0,035 mm	Radial clearance, maximum
