Подшипник 6203N (50203) FO
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара

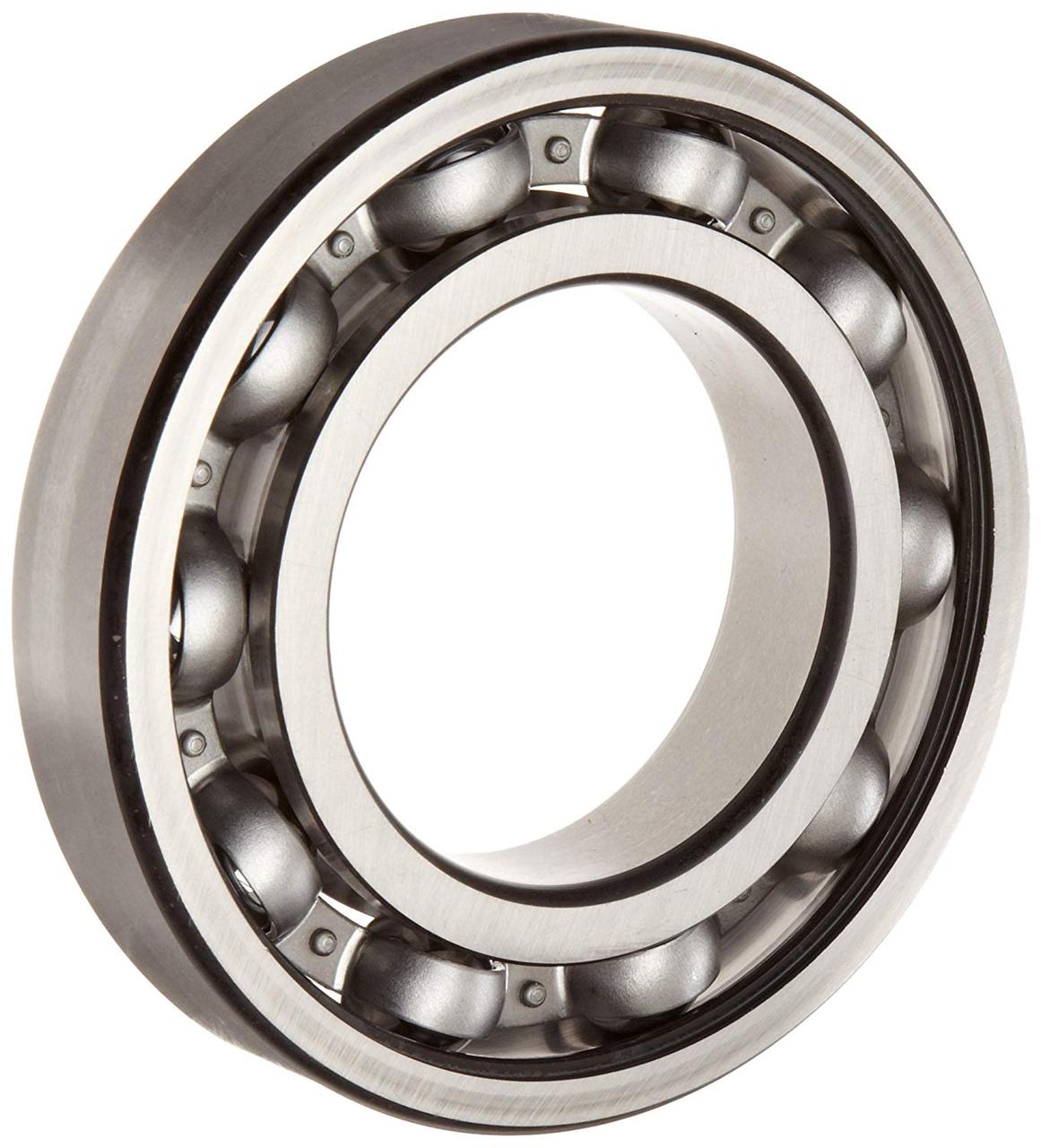

Подшипник 50203 (размер 17x40x12) Производитель: FO
Технические характеристики
РАЗМЕРЫ
| d |
17 mm |
Диаметр отверстия |
|---|---|---|
| D |
40 mm |
Наружный диаметр |
| B |
12 mm |
Ширина |
| d1 |
≈24.5 mm |
Диаметр заплечика внутреннего кольца |
| D2 |
≈34.98 mm |
Диаметр выточки на заплечике наружного кольца |
| D3 |
38.1 mm |
Диаметр канавки под стопорное кольцо на наружном кольце |
| D4 |
44.6 mm |
Наружный диаметр стопорного кольца |
| b |
1.35 mm |
Ширина канавки под стопорное кольцо на наружном кольце |
| C |
2.06 mm |
Расстояние от торца наружного кольца до канавки под стопорное кольцо |
| f |
1.12 mm |
Ширина стопорного кольца |
| r0 |
max.0.4 mm |
Нижний радиус канавки под стопорное кольцо |
| r1,2 |
min.0.6 mm |
Размер фаски наружного кольца |
РАЗМЕРЫ ОПОРЫ
| da |
min.21.2 mm |
Диаметр опоры на валу |
|---|---|---|
| Da |
max.35.8 mm |
Диаметр опоры в корпусе |
| Db |
min.46 mm |
Диаметр выточки для стопорного кольца в корпусе |
| ba |
min.1.5 mm |
Глубина выточки для стопорного кольца в корпусе |
| Ca |
max.3.18 mm |
Расстояние от торца наружного кольца до заднего торца стопорного кольца |
| ra |
max.0.6 mm |
Радиус галтели |
РАСЧЁТНЫЕ ДАННЫЕ
| Номинальная динамическая грузоподъёмность | C |
9.95 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 |
4.75 kN |
| Предел усталостной прочности | Pu |
0.2 kN |
| Номинальная частота вращения |
38 000 r/min |
|
| Предельная частота вращения |
24 000 r/min |
|
| Расчётный коэффициент | kr |
0.025 |
| Расчётный коэффициент | f0 |
13 |
МАССА
| Масса подшипника |
0.065 kg |
Характеристики
Бренд |
|
Внутрішній діаметр |
|
Висота |
|
Зовнішній діаметр |
