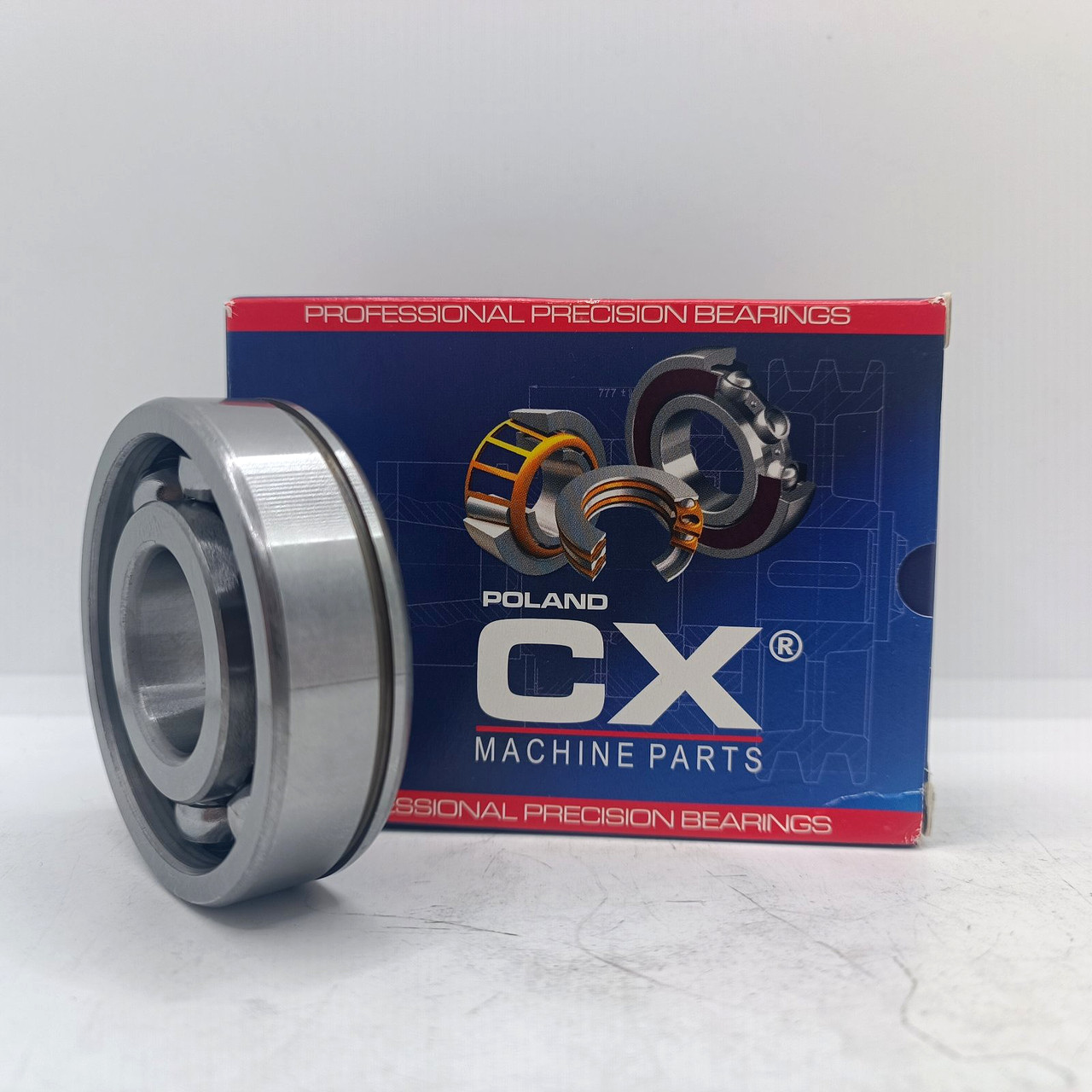

Подшипник 6206-N (50206) CX POLAND
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара
Подшипник с канавкой под стопорное кольцо 6206N размер (30x62x16)
Производитель: CX
Тип подшипника: шариковый радиальный
Внутренний диаметр: d=30 мм.
Внешний диаметр: D= 62 мм.
Ширина: B= 16 мм.
Аналоги: 50206, 6206 LLU NR NTN, 6206 NR EE SNR, 6206 N ZVL, 6206 N FŁT, 6206 N ZVL, 6206 N FŁT-PBF, 6206 N KINEX, 6206 N ZKL, 50206 GPZ
Технические характеристики
РАЗМЕРЫ
| d |
30 mm |
Диаметр отверстия |
|---|---|---|
| D |
62 mm |
Наружный диаметр |
| B |
16 mm |
Ширина |
| d1 |
≈40.36 mm |
Диаметр заплечика внутреннего кольца |
| D2 |
≈54.06 mm |
Диаметр выточки на заплечике наружного кольца |
| D3 |
59.61 mm |
Диаметр канавки под стопорное кольцо на наружном кольце |
| b |
1.9 mm |
Ширина канавки под стопорное кольцо на наружном кольце |
| C |
3.28 mm |
Расстояние от торца наружного кольца до канавки под стопорное кольцо |
| r0 |
max.0.6 mm |
Нижний радиус канавки под стопорное кольцо |
| r1,2 |
min.1 mm |
Размер фаски наружного кольца |
РАЗМЕРЫ ОПОРЫ
| da |
min.35.6 mm |
Диаметр опоры на валу |
|---|---|---|
| Da |
max.56.4 mm |
Диаметр опоры в корпусе |
| Db |
min.69 mm |
Диаметр выточки для стопорного кольца в корпусе |
| ba |
min.2.2 mm |
Глубина выточки для стопорного кольца в корпусе |
| Ca |
max.4.98 mm |
Расстояние от торца наружного кольца до заднего торца стопорного кольца |
| ra |
max.1 mm |
Радиус галтели |
РАСЧЁТНЫЕ ДАННЫЕ
| Номинальная динамическая грузоподъёмность | C |
20.3 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 |
11.2 kN |
| Предел усталостной прочности | Pu |
0.475 kN |
| Номинальная частота вращения |
24 000 r/min |
|
| Предельная частота вращения |
15 000 r/min |
|
| Расчётный коэффициент | kr |
0.025 |
| Расчётный коэффициент | f0 |
14 |
МАССА
| Масса подшипника |
0.2 kg |
