Подшипник 6211N (50211) ГОСТ
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара

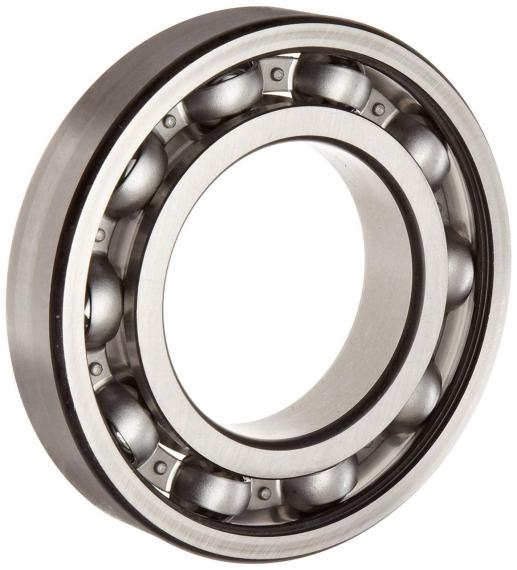

Подшипник 6211N (размер 55x100x21)
Производитель: ГПЗ
Тип подшипника: шариковый однорядный радиальный
Внутренний диаметр: d= 55мм.
Внешний диаметр: D= 100мм.
Ширина: B= 21мм.
Технические характеристики
РАЗМЕРЫ
| d |
55 мм |
Диаметр отверстия |
|---|---|---|
| D |
100 мм |
Внешний диаметр |
| B |
21 мм |
Ширина |
| d 1 |
≈ 69,06 мм |
Диаметр плеча |
| d 2 |
≈ 89,4 мм |
Диаметр углубления |
| D3 |
96,8 мм |
Диаметр паза стопорного кольца |
| b |
2,7 мм |
Ширина паза стопорного кольца |
| С |
3,28 мм |
Расстояние на наружном кольце между боковой поверхностью и пазом стопорного кольца |
| R 0 |
Максимум. 0,6 мм |
Радиус закругления на дне паза стопорного кольца |
| r 1,2 |
мин. 1,5 мм |
Размер фаски |
РАЗМЕРЫ УПОРА
| d а |
мин. 64 мм |
Диаметр упора вала |
|---|---|---|
| Dа _ |
Максимум. 91 мм |
Диаметр упора корпуса |
| D б |
мин. 108 мм |
Диаметр углубления в корпусе для стопорного кольца |
| b а |
мин. 3 мм |
Ширина углубления в корпусе для стопорного кольца |
| С а |
Максимум. 5,74 мм |
Расстояние от боковой поверхности наружного кольца до задней поверхности стопорного кольца |
| _ _ |
Максимум. 1,5 мм |
Радиус буртика вала или корпуса |
ДАННЫЕ РАСЧЕТА
| Базовое значение динамической нагрузки | С |
46,2 кН |
|---|---|---|
| Базовое значение статической нагрузки | С 0 |
29 кН |
| Предельная утомительная нагрузка | Pu _ |
1,25 кН |
| Стандартная скорость |
14 000 об/мин |
|
| Максимально допустимая скорость |
9000 об/мин |
|
| Минимальный коэффициент нагрузки | к р |
0.025 |
| Расчетный коэффициент | F 0 |
14.3 |
| Масса подшипника |
0,6 кг |
