Описание товара

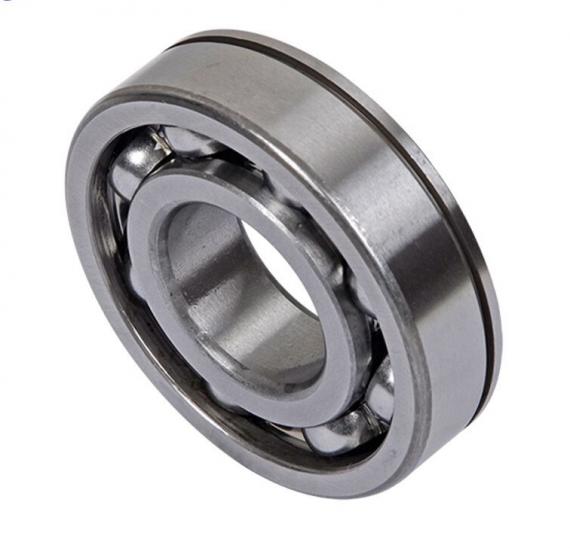

Подшипник с канавкой под стопорное кольцо 6315N (размер 75x160x37)
Производитель: FO Bearings
Тип подшипника: шариковый радиальный однорядный
Внутренний диаметр: d= 75 мм.
Внешний диаметр: D= 160 мм.
Ширина: B= 37 мм.
Розміри
| d |
75 mm |
Діаметр отвору |
|---|---|---|
| D |
160 mm |
Зовнішній діаметр |
| B |
37 mm |
Ширина |
| d1 |
≈101.4 mm |
Діаметр плеча |
| D2 |
≈138.4 mm |
Діаметр заглиблення |
| D3 |
155.22 mm |
Діаметр паза стопорного кільця |
| b |
3.1 mm |
Ширина паза стопорного кільця |
| C |
4.9 mm |
Відстань на зовнішньому кільці між бічною поверхнею та пазом стопорного кільця |
| r0 |
max.0.6 mm |
Радіус закруглення на дні паза стопорного кільця |
| r1,2 |
min.2.1 mm |
Розмір фаски |
Розміри упору
| da |
min.87 mm |
Діаметр упора вала |
|---|---|---|
| Da |
max.148 mm |
Діаметр упора корпусу |
| Db |
min.172 mm |
Діаметр заглиблення в корпусі для стопорного кільця |
| ba |
min.3.5 mm |
Ширина заглиблення в корпусі для стопорного кільця |
| Ca |
max.7.72 mm |
Відстань від бічної поверхні зовнішнього кільця до задньої поверхні стопорного кільця |
| ra |
max.2 mm |
Радіус буртика вала або корпусу |
Дані розрахунку
| Базове значення динамічного навантаження | C |
119 kN |
|---|---|---|
| Базове значення статичного навантаження | C0 |
76.5 kN |
| Граничне втомне навантаження | Pu |
3 kN |
| Стандартна швидкість |
9 000 r/min |
|
| Максимально допустима швидкість |
5 600 r/min |
|
| Мінімальний коефіцієнт навантаження | kr |
0.03 |
| Розрахунковий коефіцієнт | f0 |
13.2 |
Маса
| Маса підшипника |
3.06 kg |
