Описание товара

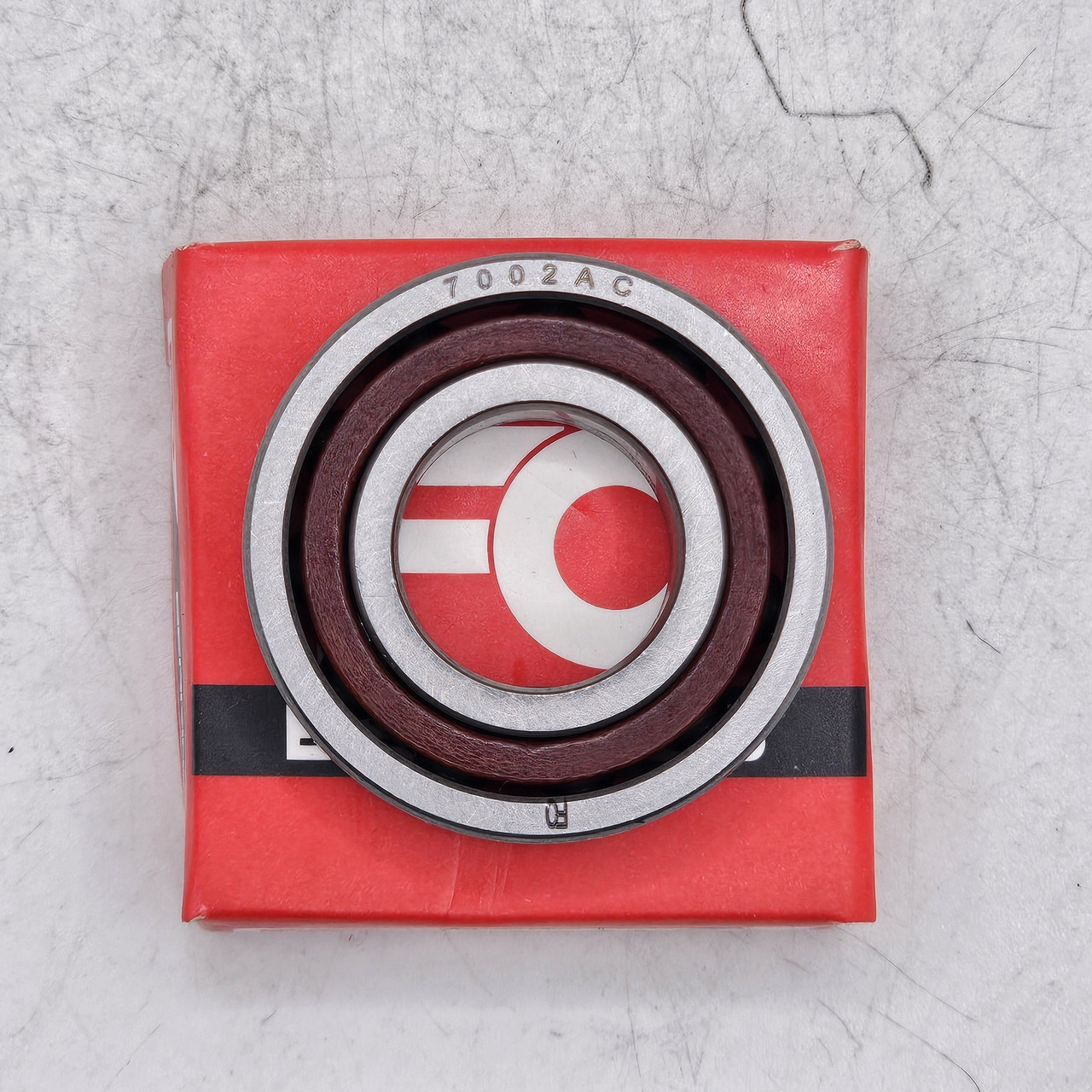

Подшипник 7002 (размер 15x32x9)
Производитель: FO Bearings
Тип подшипника: шариковый радиально-упорный однорядный
Внутренний диаметр: d= 15мм.
Внешний диаметр: D= 32мм.
Ширина: B= 9мм.
Масса: 0,03 кг;
Технические характеристики
РАЗМЕРЫ
| d |
15 mm |
Диаметр отверстия |
|---|---|---|
| D |
32 mm |
Наружный диаметр |
| B |
9 mm |
Ширина |
| d1 |
20.6 mm |
Диаметр заплечика внутреннего кольца (большой торец) |
| d2 |
20.6 mm |
Диаметр заплечика внутреннего кольца (малый торец) |
| D1 |
26.4 mm |
Диаметр заплечика наружного кольца (большой торец) |
| r1,2 |
min. 0.3 mm |
Размер фаски внутреннего кольца — большой торец |
| r3,4 |
min. 0.2 mm |
Размер фаски наружного кольца — малый торец |
| a |
7.7 mm |
Расстояние до точки давления |
РАЗМЕРЫ ОПОРЫ
| da |
min. 17 mm |
Диаметр опоры на валу |
|---|---|---|
| db |
min. 17 mm |
Диаметр опоры на валу |
| Da |
max. 30 mm |
Диаметр опоры в корпусе |
| Db |
max. 30.6 mm |
Диаметр опоры в корпусе |
| ra |
max. 0.3 mm |
Радиус галтели |
| rb |
max. 0.2 mm |
Радиус галтели |
| dn |
21.5 mm |
Положение масляной форсунки |
РАСЧЁТНЫЕ ДАННЫЕ
| C |
5.2 kN |
Номинальная динамическая грузоподъёмность |
|---|---|---|
| C0 |
2.45 kN |
Номинальная статическая грузоподъёмность |
| Pu |
0.104 kN |
Предел усталостной прочности |
|
56 000 r/min |
Максимально достижимая частота вращения для условий смазывания пластичной смазкой | |
|
85 000 r/min |
Максимально достижимая частота вращения для условий масловоздушного смазывания | |
| α |
15 ° |
Угол контакта |
| Dw |
4.762 mm |
Диаметр шарика |
| z |
12 |
Количество шариков |
| Gref |
0.39 cm³ |
Контрольное количество смазки |
| GA |
20 N |
Класс преднатяга A |
|---|---|---|
|
17 N/µm |
Статическая осевая жёсткость, класс преднатяга А | |
| GB |
40 N |
Класс преднатяга B |
|
23 N/µm |
Статическая осевая жёсткость, класс преднатяга B | |
| GC |
80 N |
Класс преднатяга С |
|
31 N/µm |
Статическая осевая жёсткость, класс преднатяга С | |
| GD |
160 N |
Класс преднатяга D |
|
44 N/µm |
Статическая осевая жёсткость, класс преднатяга D |
| f |
1.03 |
Расчётный коэффициент |
|---|---|---|
| f1 |
1 |
Расчётный коэффициент |
| f2A |
1 |
Расчётный коэффициент |
| f2B |
1.02 |
Расчётный коэффициент |
| f2C |
1.05 |
Расчётный коэффициент |
| f2D |
1.09 |
Расчётный коэффициент |
| fHC |
1 |
Расчётный коэффициент |
| f0 |
9.3 |
Расчётный коэффициент |
МАССА
|
0.03 kg |
Масса подшипника |
