Подшипник 71913 (1036913Е) ZSG
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара

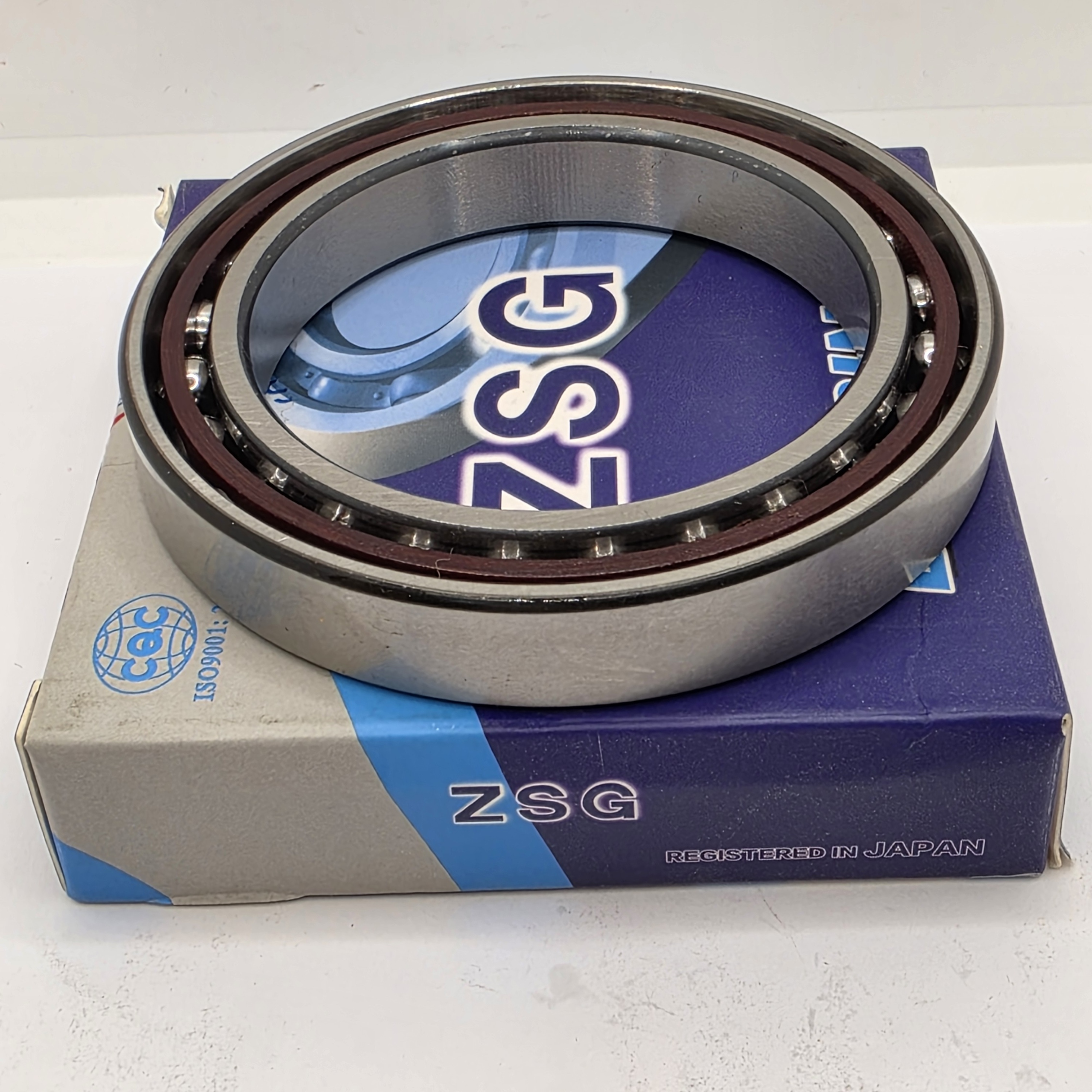

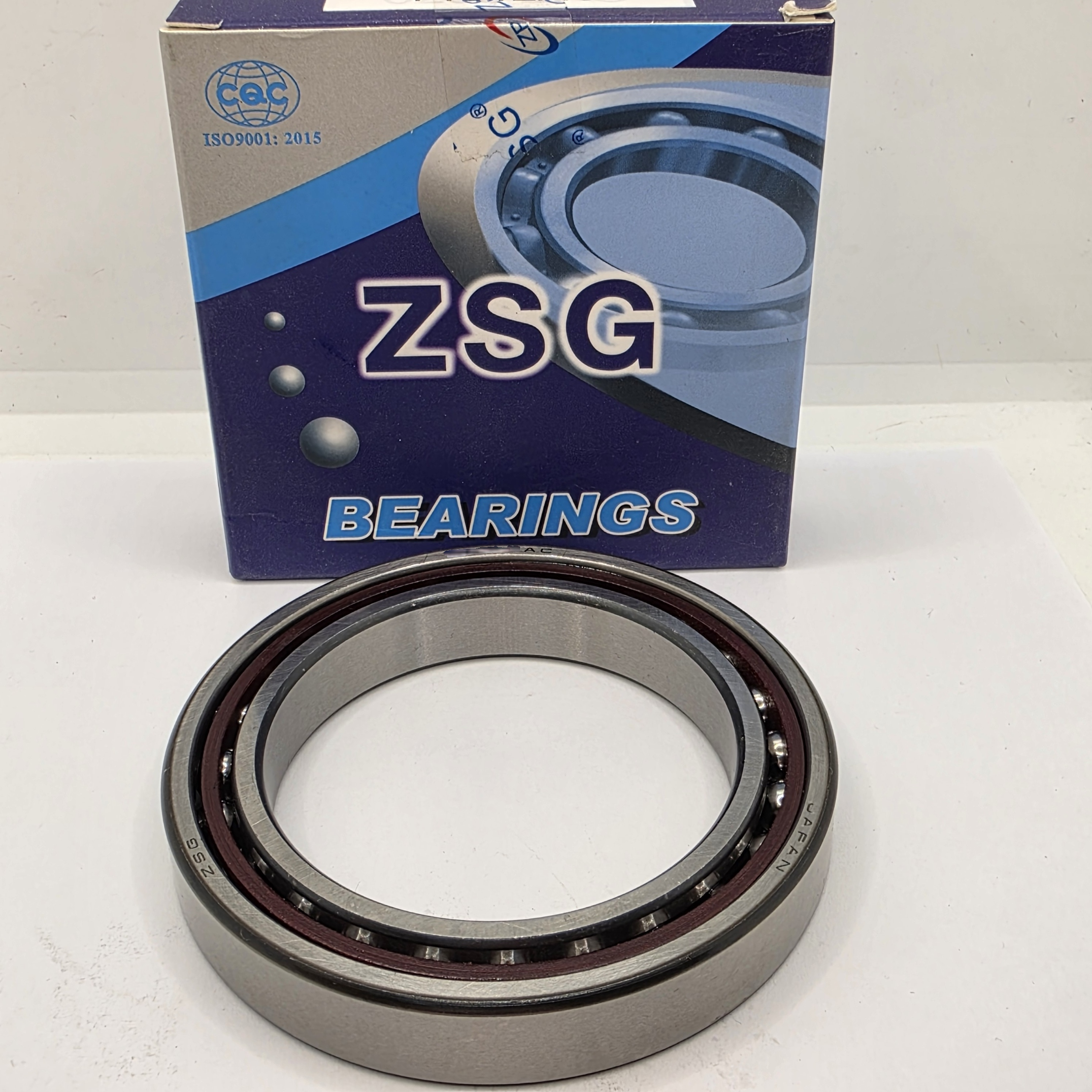

Подшипник 71913 (размер 65x90x13)
Производитель: ZSG
Тип подшипника: шариковый радиально-упорный однорядный
Внутренний диаметр: d= 65 мм.
Внешний диаметр: D= 90 мм.
Ширина: B= 13 мм.
Технические характеристики
РАЗМЕРЫ
| d |
65 mm |
Диаметр отверстия |
|---|---|---|
| D |
90 mm |
Наружный диаметр |
| B |
13 mm |
Ширина |
| d1 |
73.94 mm |
Диаметр заплечика внутреннего кольца (большой торец) |
| d2 |
72.72 mm |
Диаметр заплечика внутреннего кольца (малый торец) |
| D2 |
83.46 mm |
Диаметр выточки в заплечике наружного кольца (большой торец) |
| r1,2 |
min.1 mm |
Размер фаски внутреннего кольца — большой торец |
| r3,4 |
min.0.3 mm |
Размер фаски наружного кольца — малый торец |
| a |
20.1 mm |
Расстояние до точки давления |
РАЗМЕРЫ ОПОРЫ
| da |
min.69.6 mm |
Диаметр опоры на валу |
|---|---|---|
| db |
min.69.6 mm |
Диаметр опоры на валу |
| Da |
max.85.4 mm |
Диаметр опоры в корпусе |
| Db |
max.88 mm |
Диаметр опоры в корпусе |
| ra |
max.1 mm |
Радиус галтели |
| rb |
max.0.3 mm |
Радиус галтели |
| dn |
74.8 mm |
Положение масляной форсунки |
РАСЧЁТНЫЕ ДАННЫЕ
| Номинальная динамическая грузоподъёмность | C |
10.6 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 |
9.5 kN |
| Предел усталостной прочности | Pu |
0.4 kN |
| Максимально достижимая частота вращения для условий смазывания пластичной смазкой |
20 000 r/min |
|
| Максимально достижимая частота вращения для условий масловоздушного смазывания |
30 000 r/min |
|
| Угол контакта | α |
15 ° |
| Диаметр шарика | Dw |
5.556 mm |
| Количество шариков | z |
32 |
| Контрольное количество смазки | Gref |
2.96 cm³ |
| Класс преднатяга A | GA |
35 N |
|---|---|---|
| Статическая осевая жёсткость, класс преднатяга А |
38 N/µm |
|
| Класс преднатяга B | GB |
70 N |
| Статическая осевая жёсткость, класс преднатяга B |
51 N/µm |
|
| Класс преднатяга С | GC |
210 N |
| Статическая осевая жёсткость, класс преднатяга С |
81 N/µm |
| Расчётный коэффициент | f |
1.13 |
|---|---|---|
| Расчётный коэффициент | f1 |
1 |
| Расчётный коэффициент | f2A |
1 |
| Расчётный коэффициент | f2B |
1.02 |
| Расчётный коэффициент | f2C |
1.07 |
| Расчётный коэффициент | fHC |
1 |
| Расчётный коэффициент | f0 |
9.9 |
МАССА
| Масса подшипника |
0.21 kg |
