Подшипник корпусный FY 45 TF SKF

Артикул: 44446981

Условия доставки

Условия оплаты

Наложенный платеж (При получении заказа)
Безналичный расчет с НДС (ЮР лицам)
Картами Visa и Mastercard онлайн
Оплата на карту
Предоплата по реквизитам

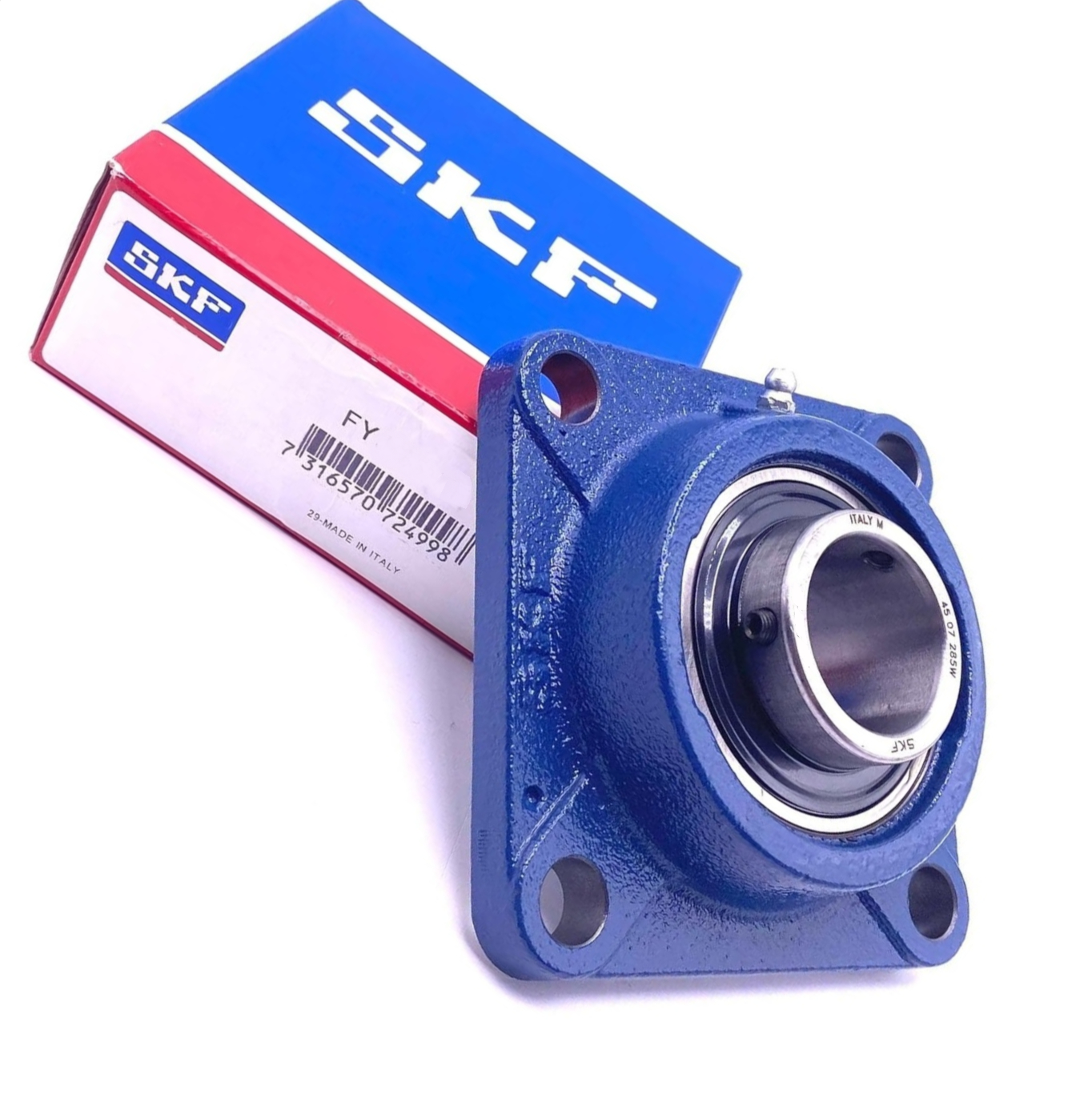

Внимание! Изображение товара приведено для ознакомления и в отдельных случаях может отличаться от фактического внешнего вида изделия.

Высококачественная продукция, сертифицированная по международным стандартам ISO

Гарантированно честная цена без лишних переплат

Максимальное наличие на складе, минимальные сроки доставки под заказ

Квалифицированные консультации технических специалистов

Высокий уровень обслуживания и мгновенная реакция на ваши потребности

Описание товара

Шарикоподшипниковый узел с квадратным фланцем FY 45 TF

Производитель: SKF
Тип подшипника: подшипниковый узел
Внутренний диаметр: d= 45

Размеры - FY 45 TF

d	45 mm	Диаметр отверстия
d₁	≈56.8 mm	Наружный диаметр внутреннего кольца
A	39 mm	Ширина корпуса
A₁	14 mm	Ширина фланца
A₃	3.2 mm	Глубина центрирующей выточки
A₅	26.5 mm	Выступающая часть торцевой крышки
B	49.2 mm	Ширина внутреннего кольца
B₁	49.2 mm	Общая ширина подшипника
B₄	8 mm	Расстояние от торца фиксирующего устройства до центра резьбы
D_b1	102 mm	Верхний наружный диаметр
D_b2	112 mm	Наружный диаметр основания
D_c	119.1 mm	Диаметр центрирующей выточки корпуса
J	105 mm	Расстояние между центрами отверстий под болты
L	137 mm	Общая длина
N	16 mm	Диаметр отверстия для крепёжного болта
s₁	30.2 mm	Расстояние от торца фиксирующего устройства до центра дорожки качения
T	54.2 mm	Общая ширина

Резьбовое отверстие
R_G	1/4-28 UNF	Резьба в корпусе для пресс-маслёнки
R₁	24.5 mm	Осевое позиционирование резьбы в корпусе

Пресс-маслёнка
D_N	6.5 mm	Диаметр сферы головки пресс-маслёнки
SW_N	7 mm	Размер шестигранного ключа для пресс-маслёнки
G_N	1/4-28 SAE-LT	Резьба пресс-маслёнки

Установочные штифты
J₆	123 mm	Расстояние между установочными штифтами
J₇	33.5 mm	Осевое смещение установочных штифтов
N₄	4 mm	Рекомендуемый диаметр установочных штифтов

Номинальная динамическая грузоподъёмность	C	33.2 kN
Номинальная статическая грузоподъёмность	C₀	21.6 kN
Предел усталостной прочности	P_u	0.915 kN
Предельная частота вращения		4 300 r/min
