Подшипник корпусный UCP 205/H SKF
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара

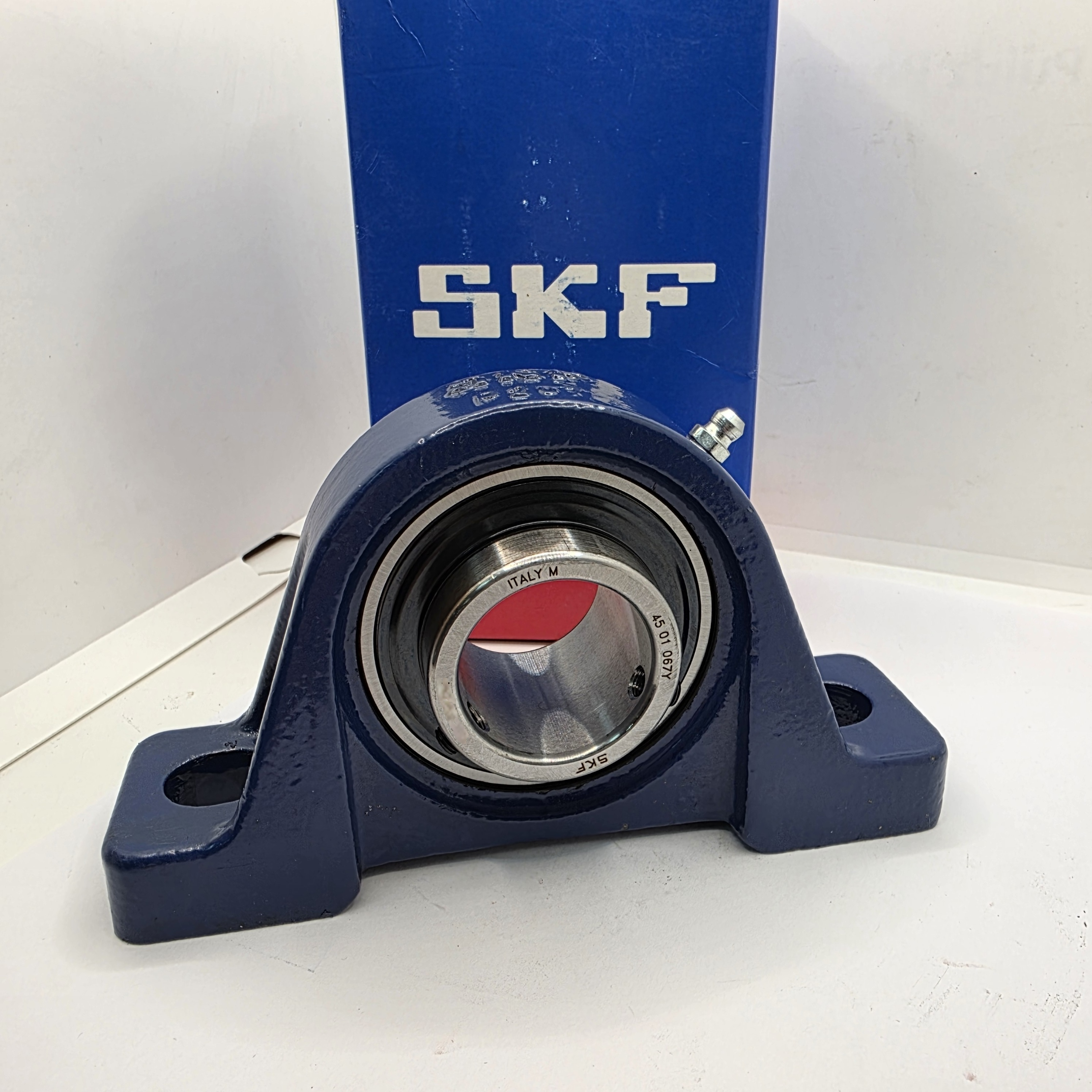

Стационарный подшипниковый узел UCP 205/H
Производитель: SKF
Тип подшипника: подшипниковый узел
Внутренний диаметр: d= 25 мм.
Аналоги: SGC205 ZVL, UCP205 SNR, UCP205 GBM, UCP205 FAG, M-UCP205D1 NTN, UCP205 TIMKEN, UCP205 CX, LES205-2F FKL, RASC25 FAFNIR, RASEY25 INA, SYJ25TF SKF, SG56205 FAG, UCP 205 FBJ, SGE205 DKF, UCP205-J7 FAG, UCP205 ASAHI, NP25 RHP, UCP205/H SKF
Размеры
| d |
25 mm |
Диаметр отверстия |
|---|---|---|
| d1 |
≈33.74 mm |
Диаметр заплечика внутреннего кольца |
| A |
38 mm |
Ширина основания |
| A1 |
23 mm |
Ширина верхней части |
| B |
34.1 mm |
Ширина внутреннего кольца |
| B4 |
5 mm |
Расстояние от торца фиксирующего устройства до центра резьбы |
| H |
36.5 mm |
Высота до центра сферического посадочного места |
| H1 |
16 mm |
Высота опоры |
| H2 |
70.5 mm |
Общая высота |
| J |
105 mm |
Расстояние между крепёжными болтами |
| J |
max.110 mm |
Максимальное расстояние между крепёжными болтами |
| J |
min.100 mm |
Минимальное расстояние между крепёжными болтами |
| L |
139.5 mm |
Общая длина |
| N |
13 mm |
Диаметр отверстия для крепёжного болта |
| N1 |
18 mm |
Длина отверстия для крепёжного болта |
| s1 |
19.8 mm |
Расстояние от торца фиксирующего устройства до центра дорожки качения |
| RG |
1/4-28 UNF |
Резьба в корпусе для пресс-маслёнки |
|---|---|---|
| R1 |
1.5 mm |
Осевое позиционирование резьбы в корпусе |
| Rα |
45 ° |
Угловое позиционирование резьбы в корпусе |
| DN |
6.6 mm |
Диаметр сферы головки пресс-маслёнки |
|---|---|---|
| SWN |
7.94 mm |
Размер шестигранного ключа для пресс-маслёнки |
| GN |
1/4-28 UNF |
Резьба пресс-маслёнки |
Расчётные данные
| Номинальная динамическая грузоподъёмность | C |
14 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 |
7.8 kN |
| Предел усталостной прочности | Pu |
0.335 kN |
| Предельная частота вращения |
5 850 r/min |
