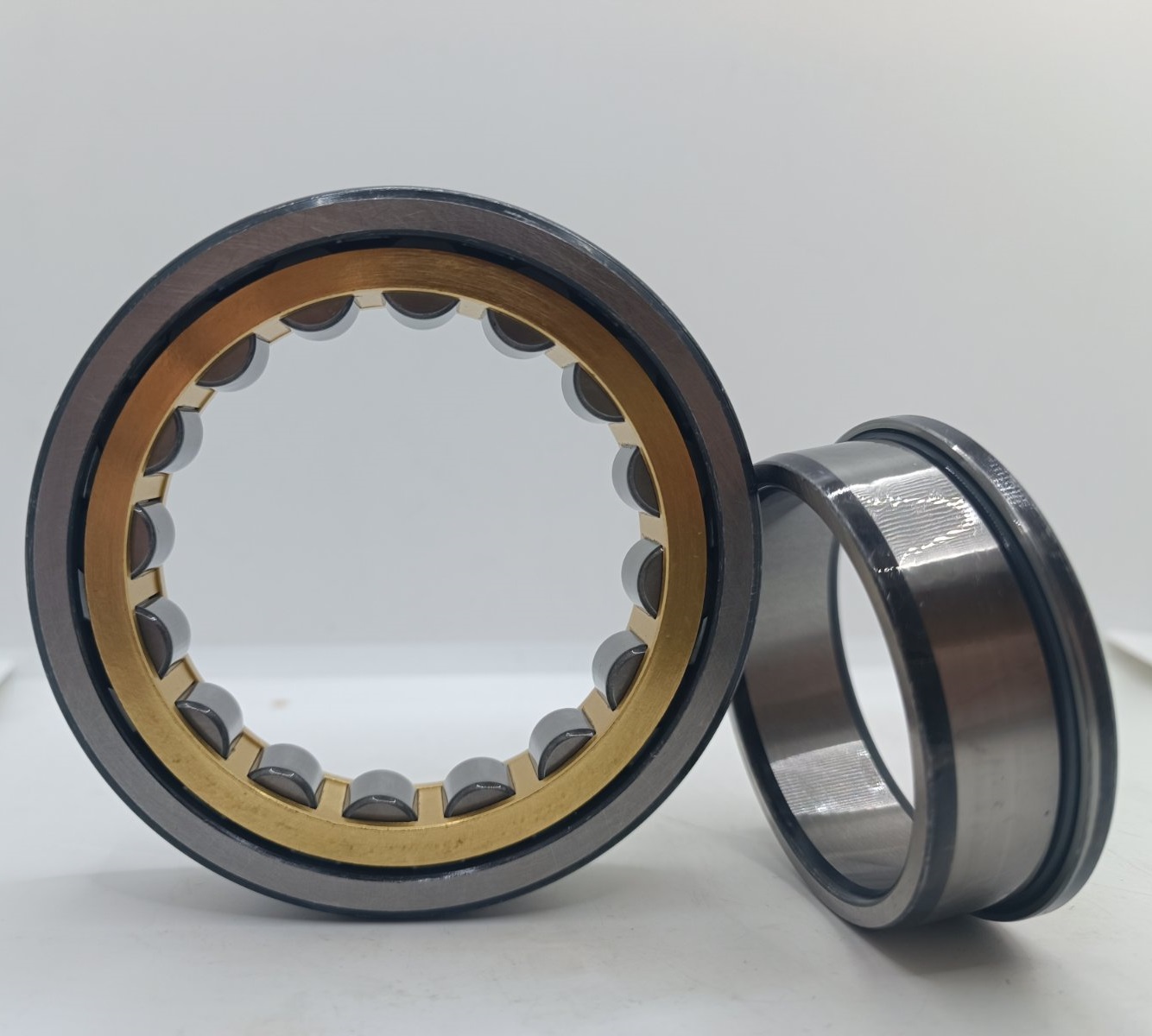

Подшипник NJ 330 M (42330Л) FO Bearings

Подшипник  NJ 330 M

Производитель: FO Bearings

Тип подшипника: цилиндрический роликовый

Внутренний диаметр: 150 мм

Внешний диаметр: 320 мм

Ширина: 65 мм

Материал тела качения: подшипниковая сталь

Материал сепаратора: латунный сепаратор

Материал кольца: подшипниковая сталь

Вид подшипника: качения

РАЗМЕРЫ

d

150 mm

Диаметр отверстия

D

320 mm

Наружный диаметр

B

65 mm

Ширина

d1

≈209 mm

Диаметр заплечика внутреннего кольца (NJ, NUP, N, NF, NJF)

D1

≈269.7 mm

Диаметр заплечика наружного кольца (NU, NJ, NUP, NUB, NF, NJF)

F

193 mm

Диаметр дорожки качения внутреннего кольца (NU, NJ, NUP, NUB, NJF)

r1,2

min.4 mm

Радиус закругления наружного кольца (NU, NJ, NUP, NUB, NJF)

r3,4

min.4 mm

Радиус закругления внутреннего кольца (малый) (NU, NJ, NUB, NJF)

s

max.4 mm

Допустимое осевое смещение одного кольца подшипника относительно другого

РАЗМЕРЫ ОПОРЫ

da

min.167 mm

Минимальный допустимый наружный диаметр распорной втулки (все)

da

max.188 mm

Максимальный допустимый наружный диаметр распорной втулки (NU, NJ, NUB, NJF)

db

min.213 mm

Минимальный допустимый наружный диаметр заплечика вала (NU, NJ, NUP, NUB; кроме конического отверстия)

Da

max.302.2 mm

Максимальный допустимый внутренний диаметр заплечика корпуса или распорной втулки (все)

ra

max.3 mm

Максимальный допустимый радиус перехода между посадочным местом подшипника и заплечиком корпуса (NU, NJ, NUP, NUB)

РАСЧЁТНЫЕ ДАННЫЕ

Номинальная динамическая грузоподъёмность

C

900 kN

Номинальная статическая грузоподъёмность

C0

965 kN

Предел усталостной прочности

Pu

100 kN

Номинальная частота вращения

2 200 r/min

Предельная частота вращения

2 600 r/min

Расчётный коэффициент

kr

0.15

Предельное значение

e

0.2

Коэффициент осевой нагрузки

Y

0.6

МАССА

Масса подшипника

26.7 kg
