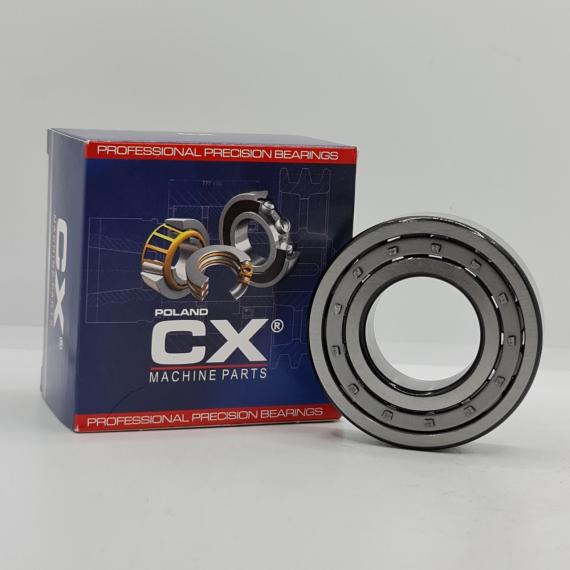

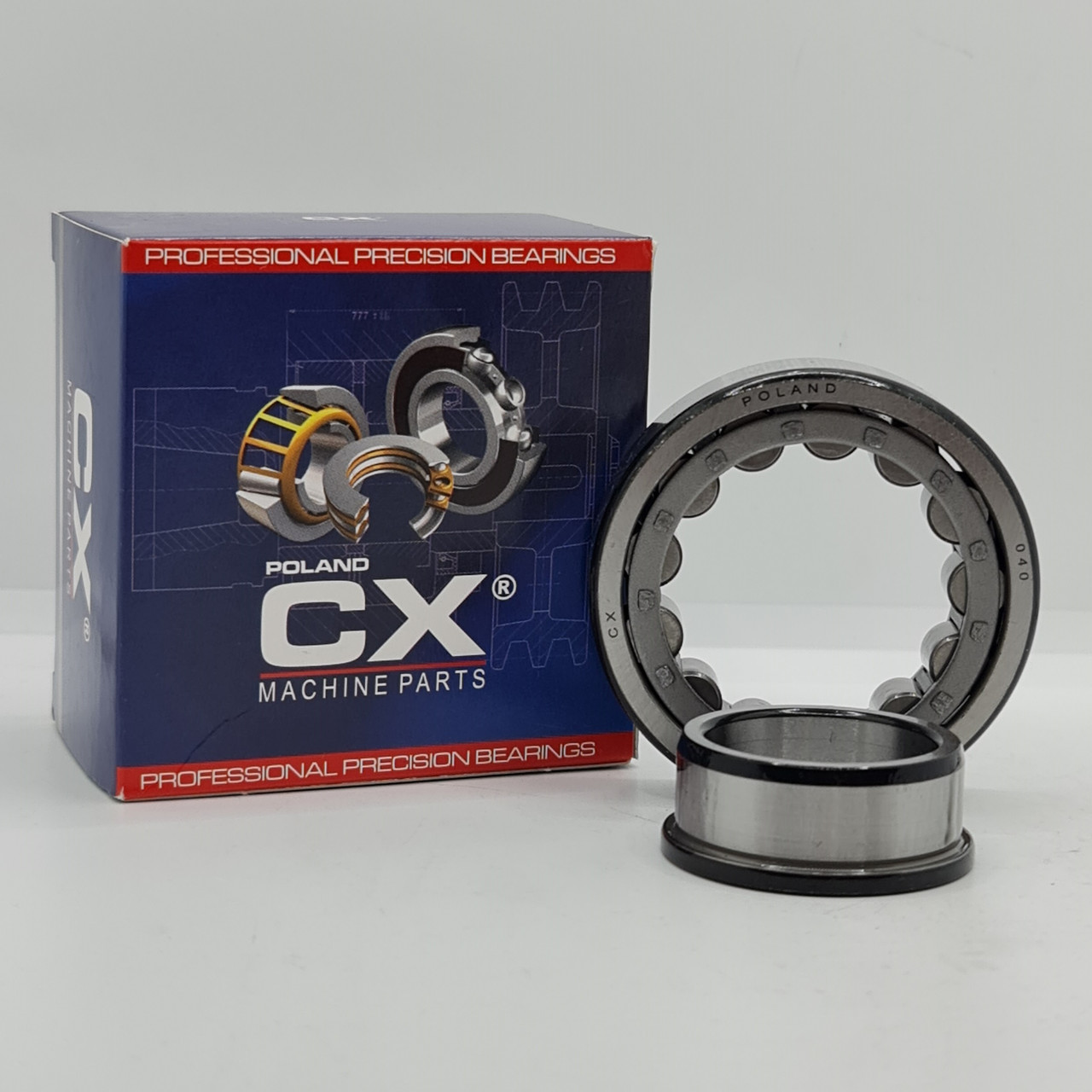

Подшипник NJ309-E(42309) CX POLAND
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара
Подшипник NJ309-E (размер 45х100х25)
Производитель: CX
Тип подшипника: цилиндрический роликовый
Внутренний диаметр: 45 мм
Внешний диаметр: 100 мм
Ширина: 25 мм
Материал тела качения: подшипниковая сталь
Материал сепаратора: сталь
Материал кольца: подшипниковая сталь
Вид подшипника: качения
АНАЛОГИ: 42309, NJ309 E ZVL, NJ309 E KINEX, NJ309 E ZKL, NJ309-E-M1 FAG, NJ309-E-TVP2 FAG, NJ 309 E G15 SNR, NJ309ET2X NTN, NJ 309 ECP SKF, NJ 309ET NSK
Технические характеристики
РАЗМЕРЫ
| d |
45 mm |
Диаметр отверстия |
|---|---|---|
| D |
100 mm |
Наружный диаметр |
| B |
25 mm |
Ширина |
| d1 |
≈64.4 mm |
Диаметр заплечика внутреннего кольца (NJ, NUP, N, NF, NJF) |
| D1 |
≈83.2 mm |
Диаметр заплечика наружного кольца (NU, NJ, NUP, NUB, NF, NJF) |
| F |
58.5 mm |
Диаметр дорожки качения внутреннего кольца (NU, NJ, NUP, NUB, NJF) |
| r1,2 |
min.1.5 mm |
Радиус закругления наружного кольца (NU, NJ, NUP, NUB, NJF) |
| r3,4 |
min.1.5 mm |
Радиус закругления внутреннего кольца (малый) (NU, NJ, NUB, NJF) |
| s |
max.1.7 mm |
Допустимое осевое смещение одного кольца подшипника относительно другого |
РАЗМЕРЫ ОПОРЫ
| da |
min.54 mm |
Минимальный допустимый наружный диаметр распорной втулки (все) |
|---|---|---|
| da |
max.56 mm |
Максимальный допустимый наружный диаметр распорной втулки (NU, NJ, NUB, NJF) |
| db |
min.67 mm |
Минимальный допустимый наружный диаметр заплечика вала (NU, NJ, NUP, NUB; кроме конического отверстия) |
| Da |
max.91.4 mm |
Максимальный допустимый внутренний диаметр заплечика корпуса или распорной втулки (все) |
| ra |
max.1.5 mm |
Максимальный допустимый радиус перехода между посадочным местом подшипника и заплечиком корпуса (NU, NJ, NUP, NUB) |
РАСЧЁТНЫЕ ДАННЫЕ
| Номинальная динамическая грузоподъёмность | C |
112 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 |
100 kN |
| Предел усталостной прочности | Pu |
12.9 kN |
| Номинальная частота вращения |
7 500 r/min |
|
| Предельная частота вращения |
8 500 r/min |
|
| Расчётный коэффициент | kr |
0.15 |
| Предельное значение | e |
0.2 |
| Коэффициент осевой нагрузки | Y |
0.6 |
МАССА
| Масса подшипника |
0.89 kg |
