Описание товара

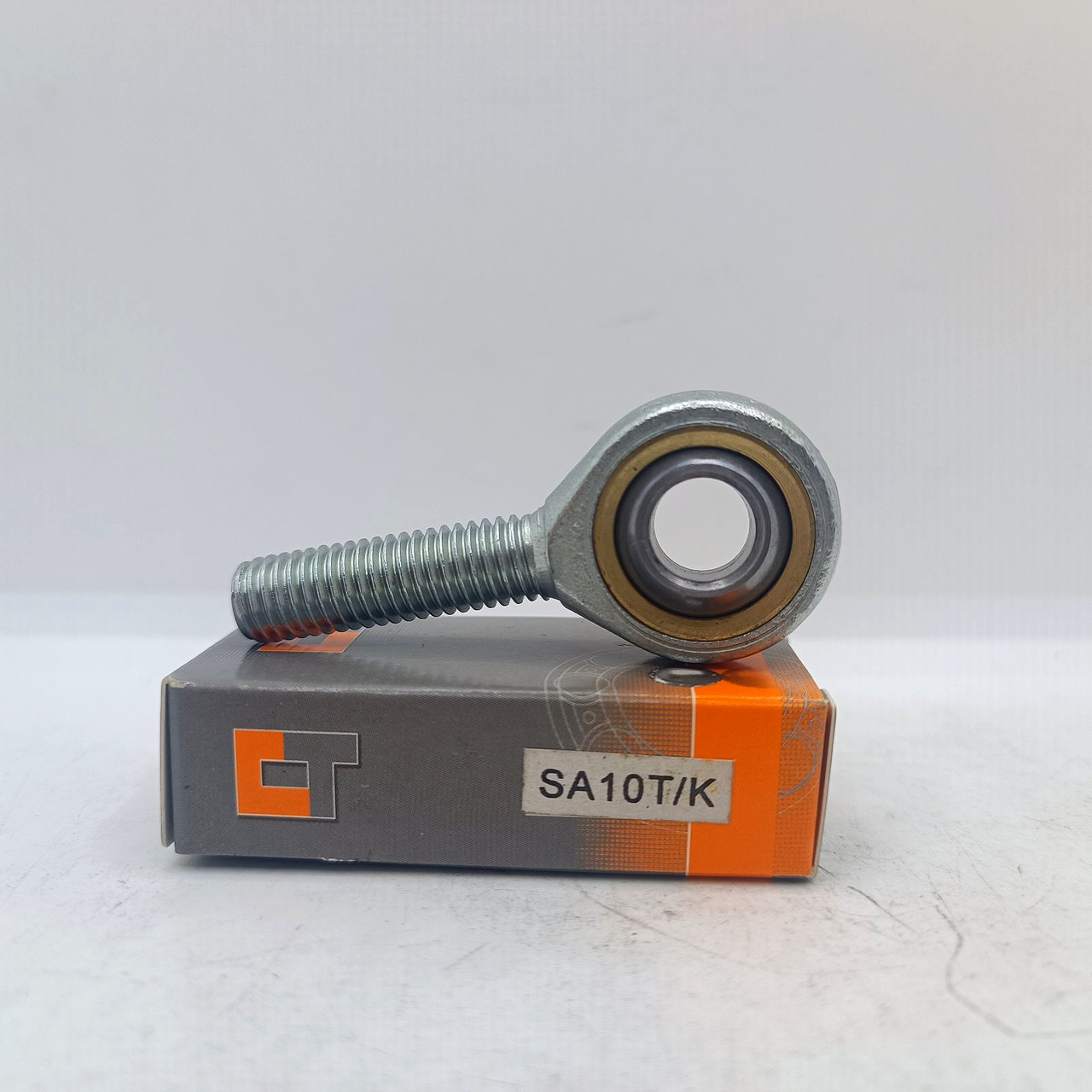

Шарнирная головка с наружной правой резьбой SA10 T/K CT
Производитель: CT
Тип подшипника: подшипник скольжения
Внутренний диаметр: d= 10 мм.
Основные размеры и рабочие характеристики
| d |
10 mm |
Диаметр отверстия подшипника |
| D |
22 mm |
Наружный диаметр подшипника |
| B |
14 mm |
Ширина внутреннего кольца |
| Cr |
10.000 N |
Динамическая грузоподъемность, радиальная |
| C0r |
18.500 N |
Статическая грузоподъемность, радиальная |
| ≈m |
69,364 g |
Вес |
Присоединительные размеры
| r1smin |
0,3 mm |
Размер монтажной фаски |
Габаритные размеры
| dK |
19,05 mm |
Диаметр шара |
| d1 |
12,9 mm |
Наружный диаметр торца внутреннего кольца |
| d2 |
28 mm |
Наружный диаметр проушины |
| d3 |
M10 |
Размер резьбы |
| h |
48 mm |
Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 |
10,5 mm |
Ширина проушины шарнирной головки |
| α |
13 ° |
Угол опрокидывания |
| l1 |
28 mm |
Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 |
62 mm |
Общая длина шарнирной головки с наружной резьбой |
| Gr |
0 - 0,035 mm |
Радиальный зазор |
| dOT |
0,015 mm |
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
0 mm |
Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT |
H7 mm |
Диаметр отверстия подшипника, допуск |
| BOT |
0 mm |
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,12 mm |
Ширина внутреннего кольца, нижнее отклонение допуска |
