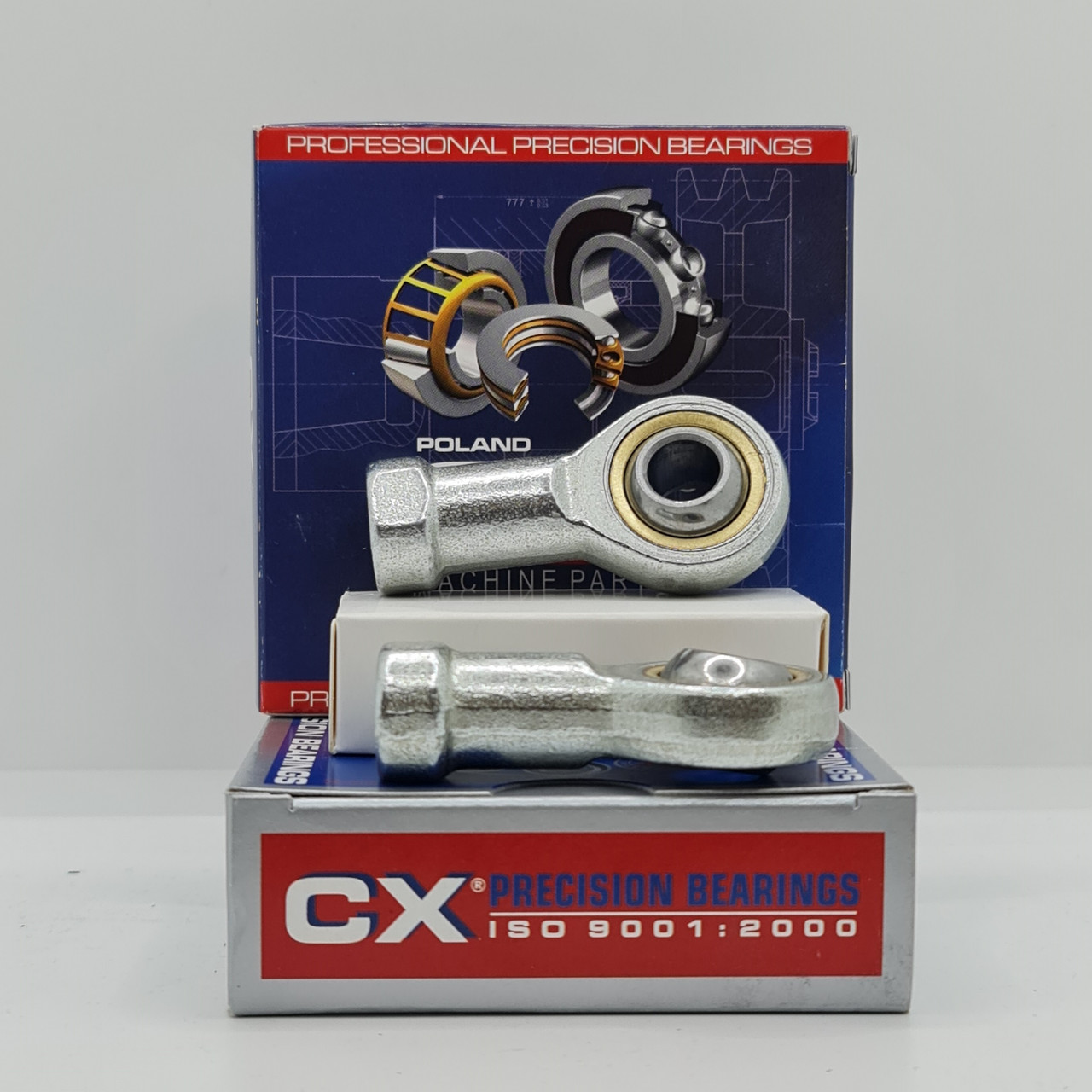

Шарнирная головка SI05-T/K CX POLAND
Артикул: 8501886
Условия доставки
-
Новая почта
-
Укрпочта
-
Самовывоз
Условия оплаты
-
Наложенный платеж (При получении заказа)
-
Безналичный расчет с НДС (ЮР лицам)
-
Картами Visa и Mastercard онлайн
-
Оплата на карту
-
Предоплата по реквизитам
-
Внимание! Изображение товара приведено для ознакомления и в отдельных случаях может отличаться от фактического внешнего вида изделия.
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара
Шарнирная головка (наконечник штока) с внутренней правой резьбой SI05-T/K
Производитель: CX
Тип подшипника: подшипник скольжения
Внутренний диаметр: d= 5 мм.
Основные размеры и рабочие характеристики
| Cr |
5.750 N |
Динамическая грузоподъемность, радиальная |
| C0r |
6.000 N |
Статическая грузоподъемность, радиальная |
| d |
5 mm |
Диаметр отверстия подшипника |
| d2 |
18 mm |
Outer eye diameter |
| l4 |
36 mm |
Общая длина шарнирной головки с внутренней резьбой |
| ≈m |
22,2 g |
Вес |
Габаритные размеры
| C1 |
6 mm |
Ширина проушины шарнирной головки |
| B |
8 mm |
Ширина внутреннего кольца |
| dK |
11,11 mm |
Диаметр сферы |
| d3 |
M5 |
Размер резьбы |
| d4 |
8.5 mm |
Диаметр хвостовика |
| d5 |
11 mm |
Диаметр хвостовика, большой |
| h1 |
27 mm |
Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| l3 |
10 mm |
Длина резьбы, внутренняя резьба |
| l5 |
4 mm |
Длина хвостовика шарнирной головки |
| W |
9 mm |
Width Across Flat |
