Описание товара
Шарнирная головка (наконечник штока) с внутренней резьбой SI 08 T/K
Производитель: CRAFT
Тип подшипника: подшипник скольжения
Внутренний диаметр: d= 8 мм.
Внешний диаметр: D= 19 мм.
Ширина: B= 12 мм.
Основные размеры и рабочие характеристики
| d | 8 mm | Диаметр отверстия подшипника |
| D | 19 mm | Наружный диаметр подшипника |
| B | 12 mm | Ширина внутреннего кольца |
| Cr | 7.200 N | Динамическая грузоподъемность, радиальная |
| C0r | 13.100 N | Статическая грузоподъемность, радиальная |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| ≈m | 49,309 g | Вес |

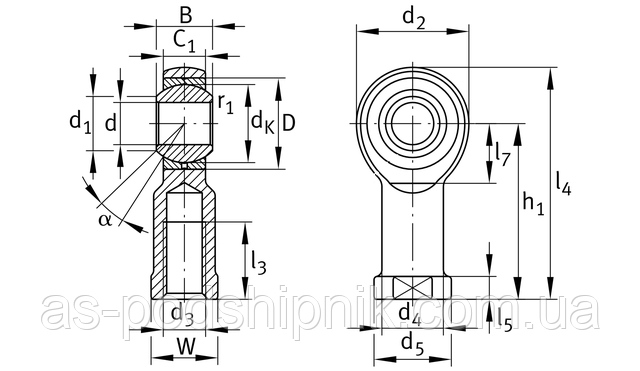

Габаритные размеры
| dK | 15,875 mm | Диаметр сферы |
| d1 | 10,3 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 24 mm | Наружный диаметр проушины |
| d3 | M8 | Размер резьбы |
| d4 | 12,5 mm | Диаметр хвостовика |
| h1 | 36 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| α | 14 ° | Угол опрокидывания |
| l3 | 16 mm | Длина резьбы, внутренняя резьба |
| l4 | 48 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 5 mm | Длина хвостовика шарнирной головки |
| l7 | 13 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 16 mm | Диаметр хвостовика, большой |
| C1 | 9 mm | Ширина проушины шарнирной головки |
