Шарнирная головка SI16 T/K CT
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара

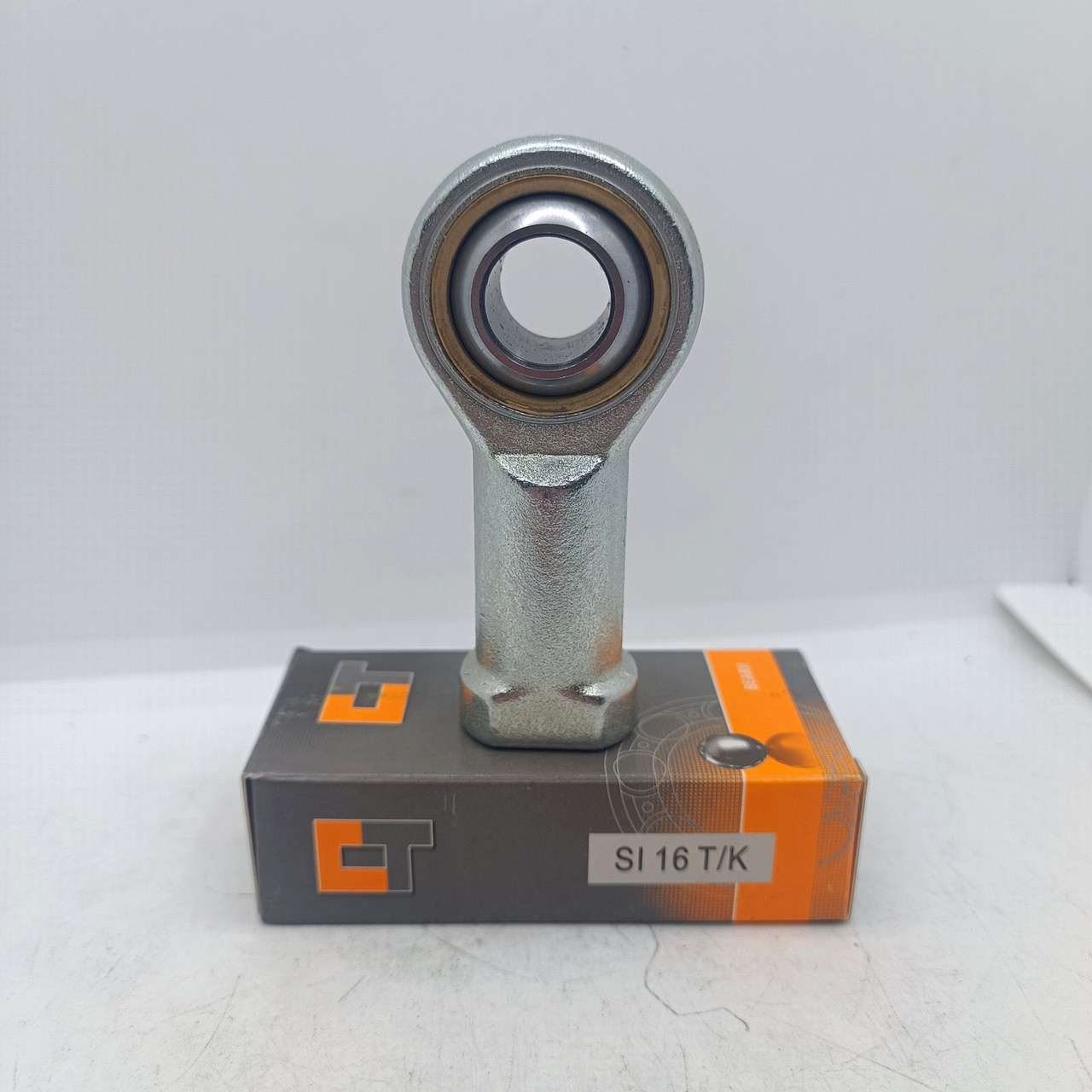

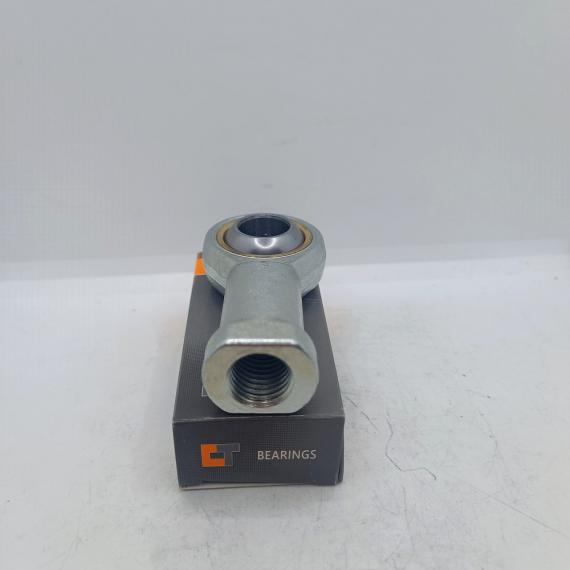

Шарнирная головка (наконечник штока) с внутренней правой резьбой SI16T/K
Тип подшипника: подшипник скольжения
Внутренний диаметр: d= 16 мм.
Основные размеры и рабочие характеристики
| d |
16 mm |
Диаметр отверстия подшипника |
| D |
32 mm |
Наружный диаметр подшипника |
| B |
21 mm |
Ширина внутреннего кольца |
| Cr |
21.400 N |
Динамическая грузоподъемность, радиальная |
| C0r |
45.300 N |
Статическая грузоподъемность, радиальная |
| Gr |
0 - 0,035 mm |
Радиальный зазор |
| ≈m |
0,246 kg |
Вес |
Габаритные размеры
| dK |
28,575 mm |
Диаметр сферы |
| d1 |
19,3 mm |
Наружный диаметр торца внутреннего кольца |
| d2 |
42 mm |
Наружный диаметр проушины |
| d3 |
M16 |
Размер резьбы |
| d4 |
22 mm |
Диаметр хвостовика |
| h1 |
64 mm |
Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| α |
15 ° |
Угол опрокидывания |
| l3 |
28 mm |
Длина резьбы, внутренняя резьба |
| l4 |
85 mm |
Общая длина шарнирной головки с внутренней резьбой |
| l5 |
8 mm |
Длина хвостовика шарнирной головки |
| l7 |
23 mm |
Расстояние от центра отверстия шарнира до хвостовика |
| d5 |
28 mm |
Диаметр хвостовика, большой |
| C1 |
15 mm |
Ширина проушины шарнирной головки |
| r1smin |
0,3 mm |
Размер монтажной фаски |
| W |
22 mm |
Размер под ключ |
| dOT |
0,018 mm |
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
0 mm |
Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT |
H7 mm |
Диаметр отверстия подшипника, допуск |
| BOT |
0 mm |
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,12 mm |
Ширина внутреннего кольца, нижнее отклонение допуска |
