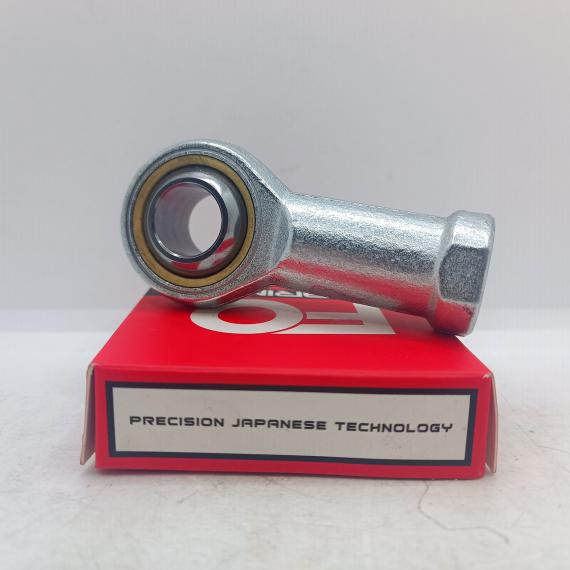

Шарнирная головка SI16 T/K FO Bearings
Артикул: 2185185713
Условия доставки
-
Новая почта
-
Укрпочта
-
Самовывоз
Условия оплаты
-
Наложенный платеж (При получении заказа)
-
Безналичный расчет с НДС (ЮР лицам)
-
Картами Visa и Mastercard онлайн
-
Оплата на карту
-
Предоплата по реквизитам
-
Внимание! Изображение товара приведено для ознакомления и в отдельных случаях может отличаться от фактического внешнего вида изделия.
Высококачественная продукция, сертифицированная по международным стандартам ISO
Гарантированно честная цена без лишних переплат
Максимальное наличие на складе, минимальные сроки доставки под заказ
Квалифицированные консультации технических специалистов
Высокий уровень обслуживания и мгновенная реакция на ваши потребности
Описание товара
Шарнирная головка (наконечник штока) с внутренней правой резьбой SI16T/K
Тип подшипника: подшипник скольжения
Внутренний диаметр: d= 16 мм.
Основные размеры и рабочие характеристики
| d |
16 mm |
Диаметр отверстия подшипника |
| D |
32 mm |
Наружный диаметр подшипника |
| B |
21 mm |
Ширина внутреннего кольца |
| Cr |
21.400 N |
Динамическая грузоподъемность, радиальная |
| C0r |
45.300 N |
Статическая грузоподъемность, радиальная |
| Gr |
0 - 0,035 mm |
Радиальный зазор |
| ≈m |
0,246 kg |
Вес |
Габаритные размеры
| dK |
28,575 mm |
Диаметр сферы |
| d1 |
19,3 mm |
Наружный диаметр торца внутреннего кольца |
| d2 |
42 mm |
Наружный диаметр проушины |
| d3 |
M16 |
Размер резьбы |
| d4 |
22 mm |
Диаметр хвостовика |
| h1 |
64 mm |
Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| α |
15 ° |
Угол опрокидывания |
| l3 |
28 mm |
Длина резьбы, внутренняя резьба |
| l4 |
85 mm |
Общая длина шарнирной головки с внутренней резьбой |
| l5 |
8 mm |
Длина хвостовика шарнирной головки |
| l7 |
23 mm |
Расстояние от центра отверстия шарнира до хвостовика |
| d5 |
28 mm |
Диаметр хвостовика, большой |
| C1 |
15 mm |
Ширина проушины шарнирной головки |
| r1smin |
0,3 mm |
Размер монтажной фаски |
| W |
22 mm |
Размер под ключ |
| dOT |
0,018 mm |
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
0 mm |
Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT |
H7 mm |
Диаметр отверстия подшипника, допуск |
| BOT |
0 mm |
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,12 mm |
Ширина внутреннего кольца, нижнее отклонение допуска |
