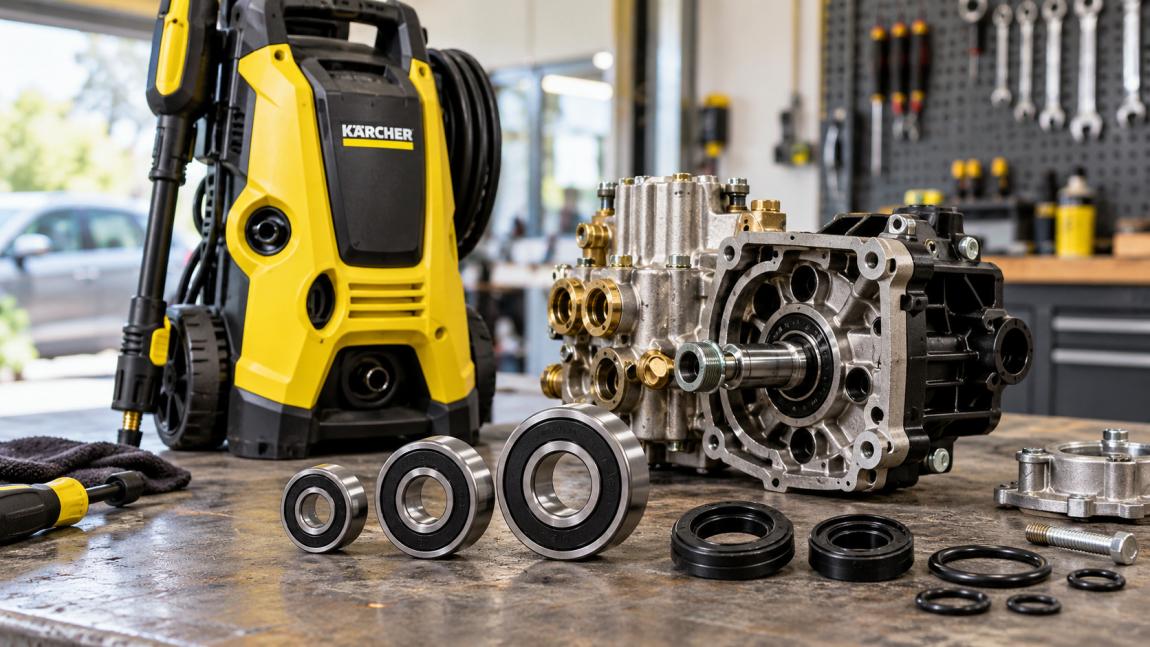

Підшипники та сальники для мийок високого тиску Kärcher (K2-K7): заміна 608-2RS, 6201-2RS, 6302-2RS

Уявіть: середина літа, двір, машина в мильній піні - і раптом із корпусу мийки починає капати вода. Тиск падає, насос гуде. Перша думка майже у всіх одна: «Все, кінець - треба нову». Адже Kärcher - це техніка не з дешевих, і «фірмові запчастини» в голові одразу складаються в чималу суму.

Однак реальність простіша. У насосі мийки високого тиску стоять найзвичайніші стандартні підшипники - 608-2RS, 6201-2RS або 6302-2RS. Ті самі, що стоять на полиці в будь-якому підшипниковому магазині. Тому питання найчастіше не в тому, «де дістати», а в тому, «який саме взяти і як не помилитися».

Про це - детально і по порядку.

Насос мийки високого тиску - це не просто «моторчик із крильчаткою». Він працює при тиску від 90 до 160 бар і розвиває від 1400 до 3000 обертів на хвилину. Адже саме таке поєднання тиску та швидкості обертання і забезпечує ту саму потужну струмінь, заради якої купують Kärcher.

При цьому два вузли отримують максимальне навантаження одночасно:

• Сальник (манжета) - утримує воду під тиском на валу, що обертається. Розрахунковий ресурс при нормальній експлуатації - 200-400 годин.
• Радіальний кульковий підшипник - сприймає радіальне навантаження від вала ротора. Ресурс - 500-1000 годин.

Це не брак виробника. Це фізика. Однак хороша новина в тому, що обидва вузли чудово піддаються заміні - і коштує це незрівнянно менше нового насоса.

Витік і гул разом - міняємо все відразу. Одне без іншого - гроші на вітер.

Найчастіше запитання в майстернях і на форумах - «а який підшипник там стоїть?». Відповідь залежить від моделі. Ми склали зведену таблицю за основними серіями.

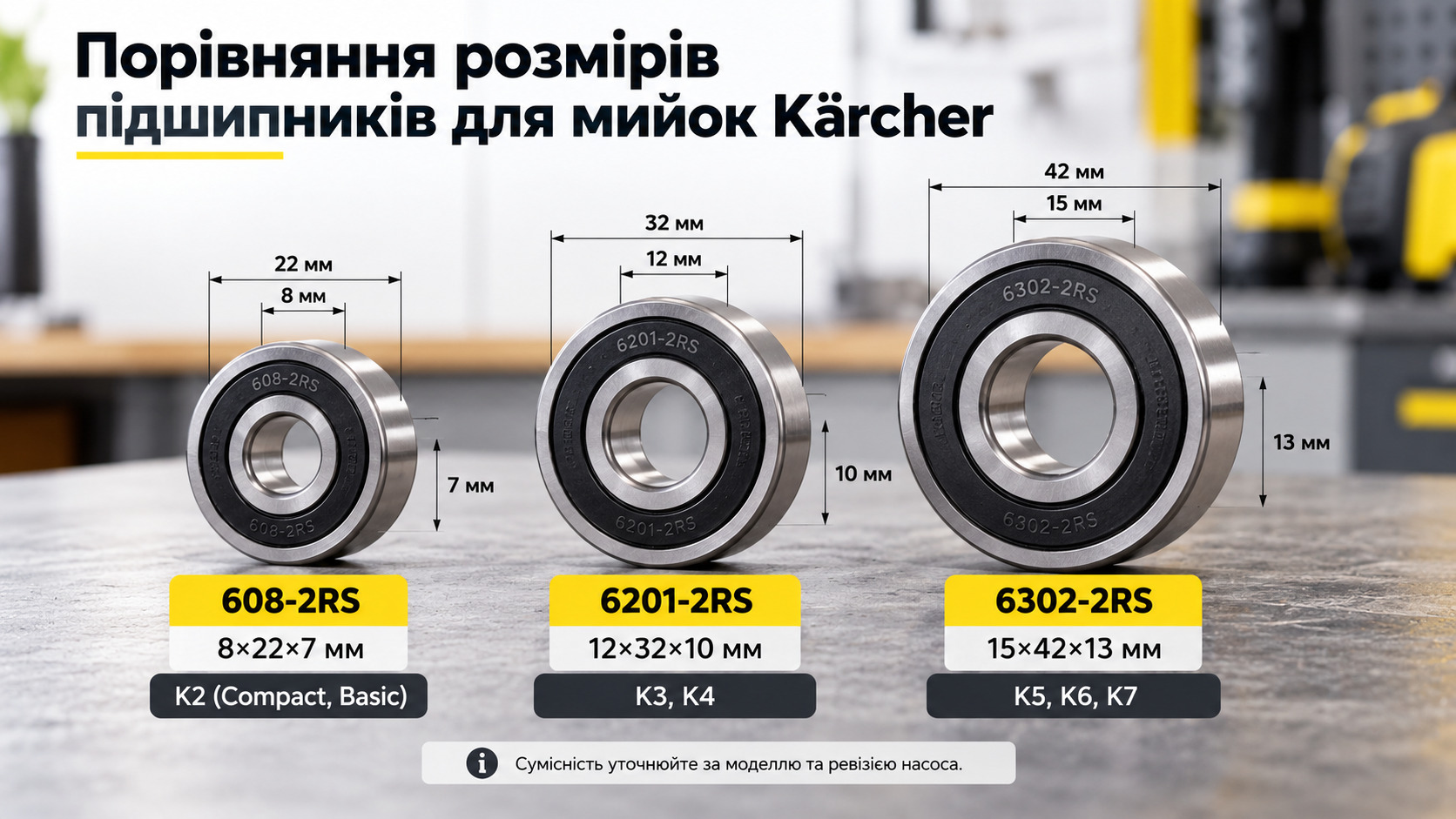

Таблиця сумісності підшипників за моделями Kärcher

Таблиця орієнтовна - уточнюйте за серійним номером насоса на шильдику корпусу. У різних ревізіях однієї моделі зустрічається 6002-2RS замість 6201-2RS. Тому, якщо є можливість, звіряйтесь зі старою деталлю наживо.

Як прочитати маркування підшипника?

На торці старого підшипника майже завжди є гравіювання або маркування. Розберемо на прикладі 6201-2RS, що означає кожна частина:

• 62 - серія (легка радіальна, однорядна кулькова);
• 01 - код посадкового діаметра, відповідає 12 мм внутрішнього кільця;
• 2RS - два гумових ущільнення з обох боків.

Саме суфікс 2RS принципово важливий для насоса мийки. Адже металевий щиток ZZ - це не ущільнення, а захисний екран. Він негерметичний: водяна пара та бризки проникають усередину, змивають мастило і починають корозію доріжок. В умовах постійної вологості насоса - це питання кількох місяців до наступної заміни.

ZZ у насосі мийки - тимчасове рішення.

Сальник - деталь, про яку згадують тільки коли вже тече. Однак саме він утримує воду під тиском там, де вал, що обертається, виходить із корпусу насоса. Тому зрозуміти різницю між типами сальників важливо ще до походу за запчастиною.

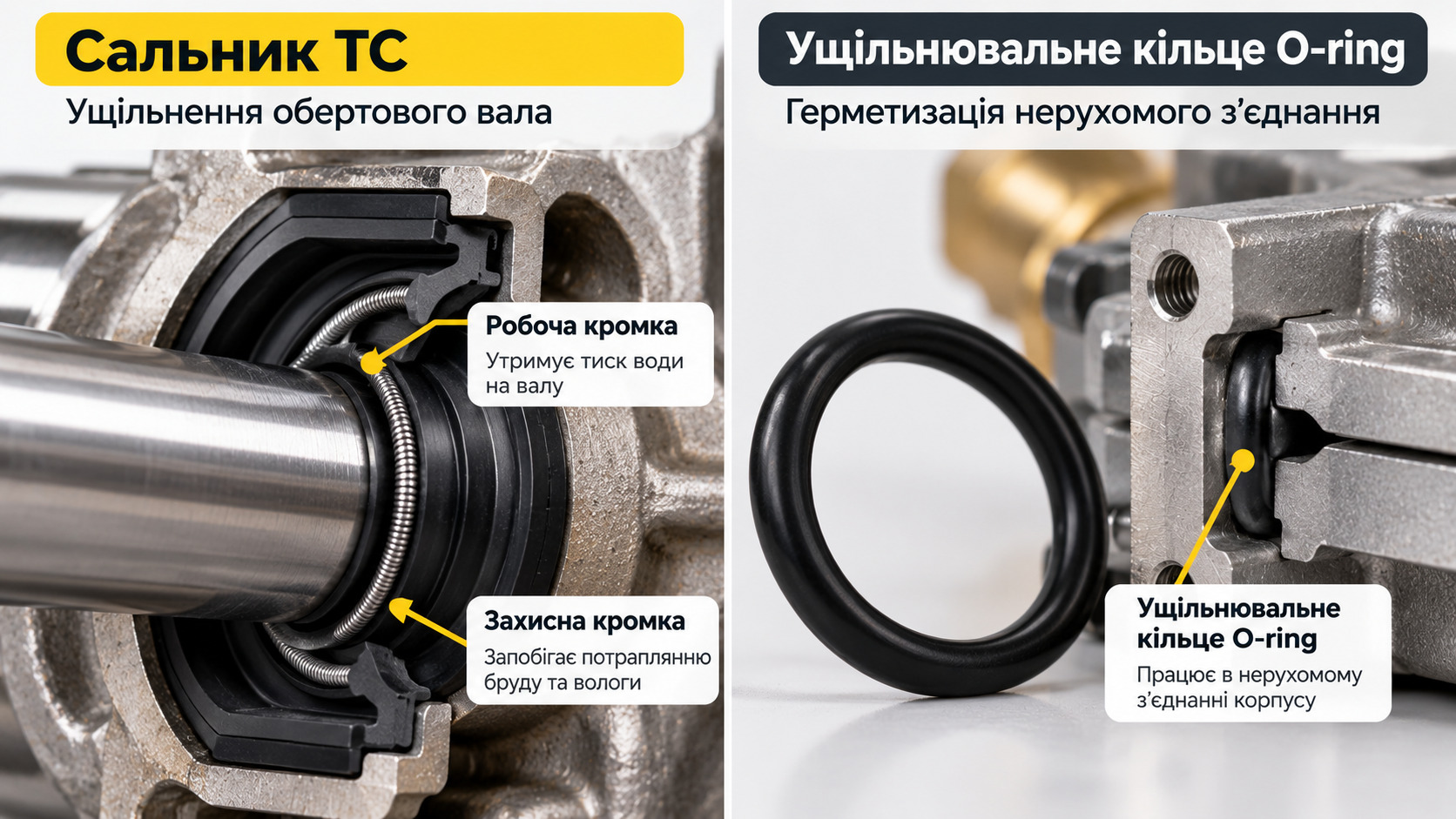

Чим сальник відрізняється від ущільнювального кільця?

Уявіть два типи ущільнень у насосі:

• Сальник (манжета) - це «комір» на валу, що обертається. Він працює в русі, утримуючи тиск на межі «вал - корпус».
• Ущільнювальне кільце O-ring - це «прокладка» на нерухомих з'єднаннях корпусу. Воно статичне.

Для ремонту насоса Kärcher потрібні обидва типи. Однак першим виходить із ладу саме сальник - тому що працює в найжорсткіших умовах.

Типорозміри сальників для моделей K2-K7

У всіх моделях стоїть тип TC (Two-lip Contact) - двогубний сальник з додатковою пилозахисною губою. Саме така конструкція тримає тиск вище 100 бар і при цьому не пропускає вологу у зворотний бік - до підшипника.

Тип SC (Single Contact) - однокромковий, для масляних камер, де немає тиску води. Переплутати TC і SC - означає знову розібрати насос через тиждень.

Як визначити потрібний розмір, не розбираючи насос?

Є три способи - від простого до складного:

1. За моделлю та серійним номером. Шильдик знаходиться на корпусі насоса або поруч із ним. Серійний номер дозволяє точно ідентифікувати ревізію та підібрати потрібний розмір за каталогом.
2. За старим сальником. На торці деталі є три цифри - це внутрішній діаметр × зовнішній діаметр × висота в міліметрах. Саме за ними підбирається заміна.
3. Штангенциркулем. Якщо маркування стерте - три виміри: d (посадковий діаметр вала), D (діаметр гнізда в корпусі), h (висота сальника). Похибка в 0,1-0,2 мм допустима тільки по висоті - по діаметрах має збігатися точно.

Всі 608-2RS однакові - мабуть, найпоширеніша хибна думка при ремонті насосів. Насправді розкид у якості між брендами - це розкид у ресурсі. Не в тому, «крутиться чи ні», а в тому, «скільки прослужить».

Три рівні якості - що це означає на практиці?

Ми розділяємо підшипники на три групи за співвідношенням ціни, бренду та реального ресурсу:

• Преміум-сегмент: SKF, FAG (INA), NSK, NTN, KOYO, Nachi, SNR. Розрахунковий ресурс 800-1200 годин. Точна геометрія, стабільний зазор, перевірене мастило. Підходять для автомийок і майстерень з інтенсивним щоденним навантаженням. Ціна 608-2RS - від 80 до 150 грн.
• Середній сегмент: ZKL, CX, KYK, Craft, FBJ. Ресурс 400-600 годин. Гарне співвідношення ціни та якості. Для домашнього використання 10-20 годин за сезон - з запасом. Ціна 608-2RS - від 25 до 60 грн.
• Бюджетні без явного бренду. Ресурс непередбачуваний. Не можна назвати їх поганими - у садовому інвентарі з навантаженням раз на рік цілком допустимі. Однак у насосі під 140 бар ми їх не рекомендуємо. Адже «економія» в 30 грн на підшипнику нерідко обертається повторним розбиранням вже через сезон.

Чи потрібен зазор C3?

Ще одна поширена хибна думка - брати C3 «про запас», тому що «так порадили» або «чули, що краще». Однак для насоса мийки високого тиску стандартний зазор CN (Normal) - оптимальний вибір.

Ось чому: робоча температура корпусу насоса Kärcher - 40-60°С. Посадка підшипника - перехідна, не гаряча пресова. За таких умов зазор C3 (підвищений) дає мікровібрацію та зайвий шум, не даючи жодного виграшу в ресурсі.

C3 - для гарячих вузлів: редуктори, електродвигуни з високою робочою температурою. Насос мийки - не той випадок.

Правильна діагностика - половина успішного ремонту. Адже симптоми підшипника та сальника зовні схожі, але причина та обсяг робіт різні.

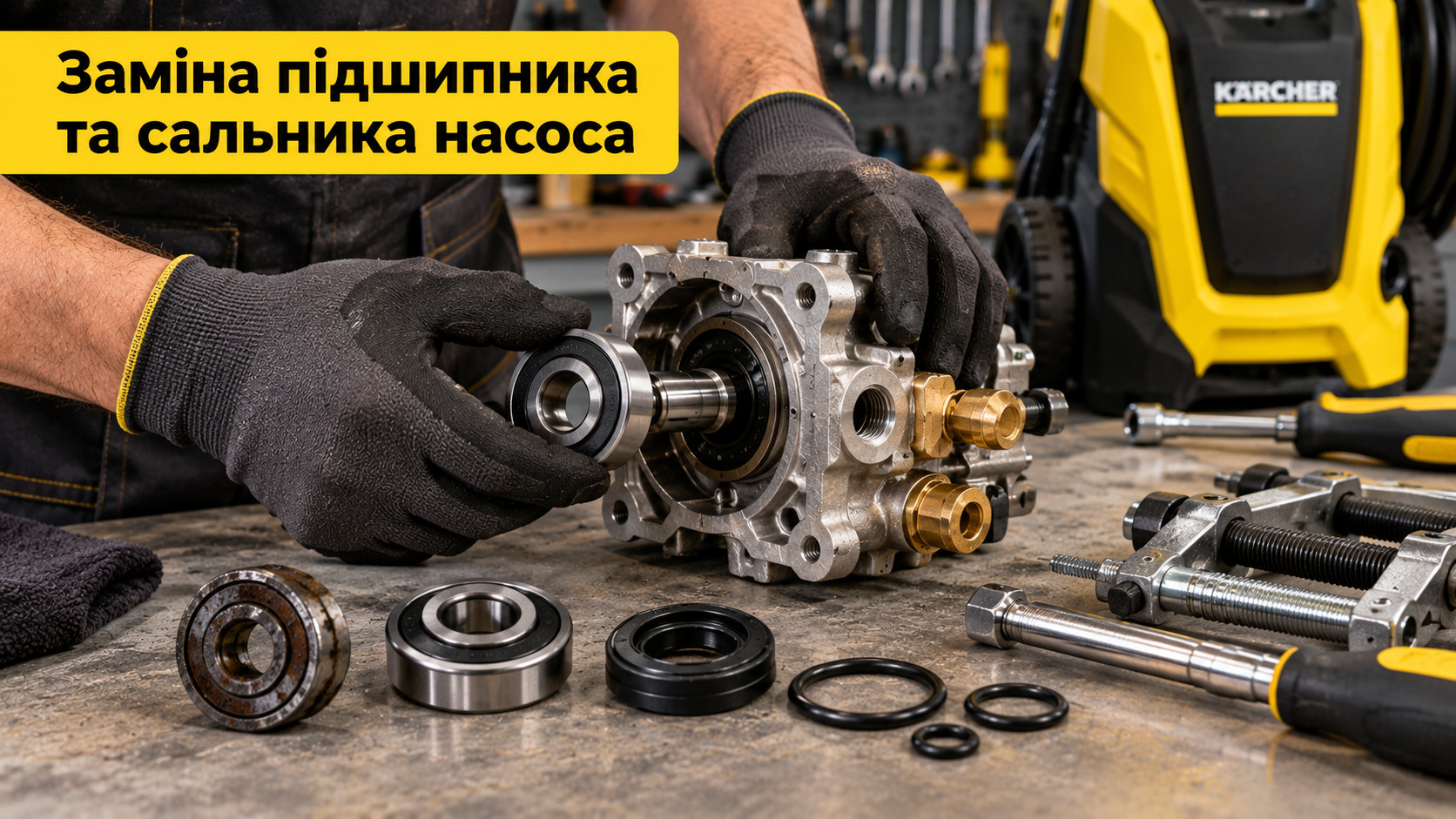

Заміна підшипника в насосі мийки - завдання для людини з базовими слюсарними навичками. Не вищий пілотаж, але й «закрутив-відкрутив» тут недостатньо. Розберемо, що знадобиться і на що звернути увагу.

Тут все залежить від сценарію використання. Розглянемо обидва варіанти чесно.

Точкова заміна - коли точно знаєте артикул і берете одну деталь. Плюс: мінімальний чек прямо зараз. Мінус: якщо другий вузол «при смерті» - через місяць знову розбирання, знову час, знову робота майстра або своя.

Профілактичний комплект - 2 підшипники + комплект сальників на вашу модель. Один раз розібрали - вирішили все. Переплата за «зайві» деталі зазвичай складає 50-100 грн. При цьому вартість повторного розбирання у майстра - 300-500 грн, не рахуючи вашого часу.

Для автомийок і сервісних майстерень профілактичний комплект - єдиний розумний варіант. Адже простій обладнання коштує незрівнянно дорожче деталей.

Наведемо цінові орієнтири за ключовими артикулами - щоб покупка була усвідомленою, а не «взяв що було».

Комплект на K3-K4 (2 підшипники 6201-2RS + 2 сальники 15×28×7) у середньому сегменті обійдеться в 150-250 грн. У преміум-сегменті (SKF, FAG) - 350-500 грн.

Простій мийки на дві-три години в розпал сезону обходиться дорожче будь-якого комплекту. Це і є правильний орієнтир при виборі - не «скільки коштує деталь», а «у скільки обходиться простій».

Підшипники 608-2RS, 6201-2RS, 6302-2RS та сальники потрібних типорозмірів є в наявності та під замовлення з доставкою по всій Україні. Вибирайте усвідомлено - насос віддячить ресурсом!
