Літній затор. Спека. Вмикаєш кондиціонер - і з-під капота лунає скрип або характерний гул. Перша думка зрозуміла: «Компресор здох. Тепер дорогий ремонт». Саме це найчастіше і чують на СТО - «міняйте компресор цілком». Але в більшості випадків винен зовсім інший елемент. Невеликий кульковий підшипник у шківі електромагнітної муфти. Деталь за кілька сотень гривень, а не за кілька тисяч.

Компресор живий. Помер підшипник. Це різні рахунки.

У цій статті ми розберемо три ходові розміри - 30×52×22, 35×52×20 і 35×55×20 - і пояснимо, до яких автомобілів вони застосовуються, чим відрізняються один від одного і чому не можна просто купити «схожий за розміром».

Щоб правильно вибрати деталь, потрібно зрозуміти, про що взагалі йдеться. Компресор кондиціонера в більшості легкових авто приводиться пасовим приводом від колінвала. Шків на передньому торці компресора обертається постійно - поки працює двигун.

Коли водій вмикає кондиціонер, спрацьовує електромагнітна муфта: диск муфти притискається до шківа і починає обертати вал компресора. Кондиціонер вимкнено - диск відходить, вал стоїть. Але шків продовжує крутитися в будь-якому разі.

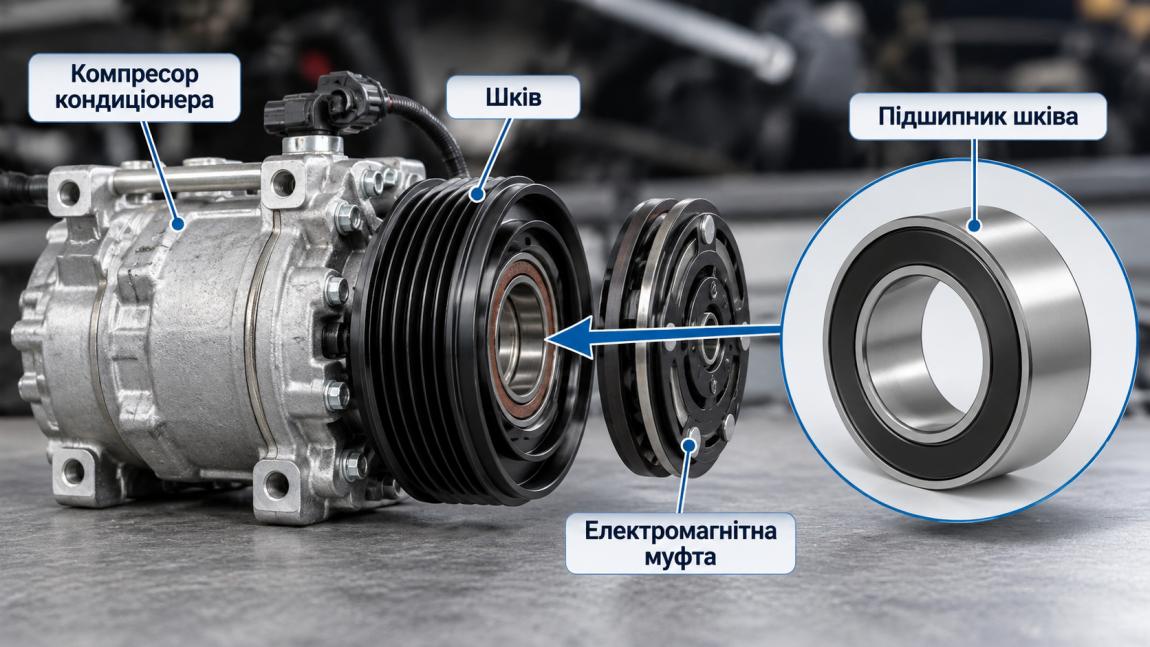

Саме між шківом і нерухомим фланцем компресора і сидить той самий підшипник. Схема проста:

• шків - підшипник - фланець (корпус) компресора;
• муфта замикає шків із валом компресора при вмиканні кондиціонера;
• підшипник обертається постійно, незалежно від того, увімкнено кондиціонер чи ні.

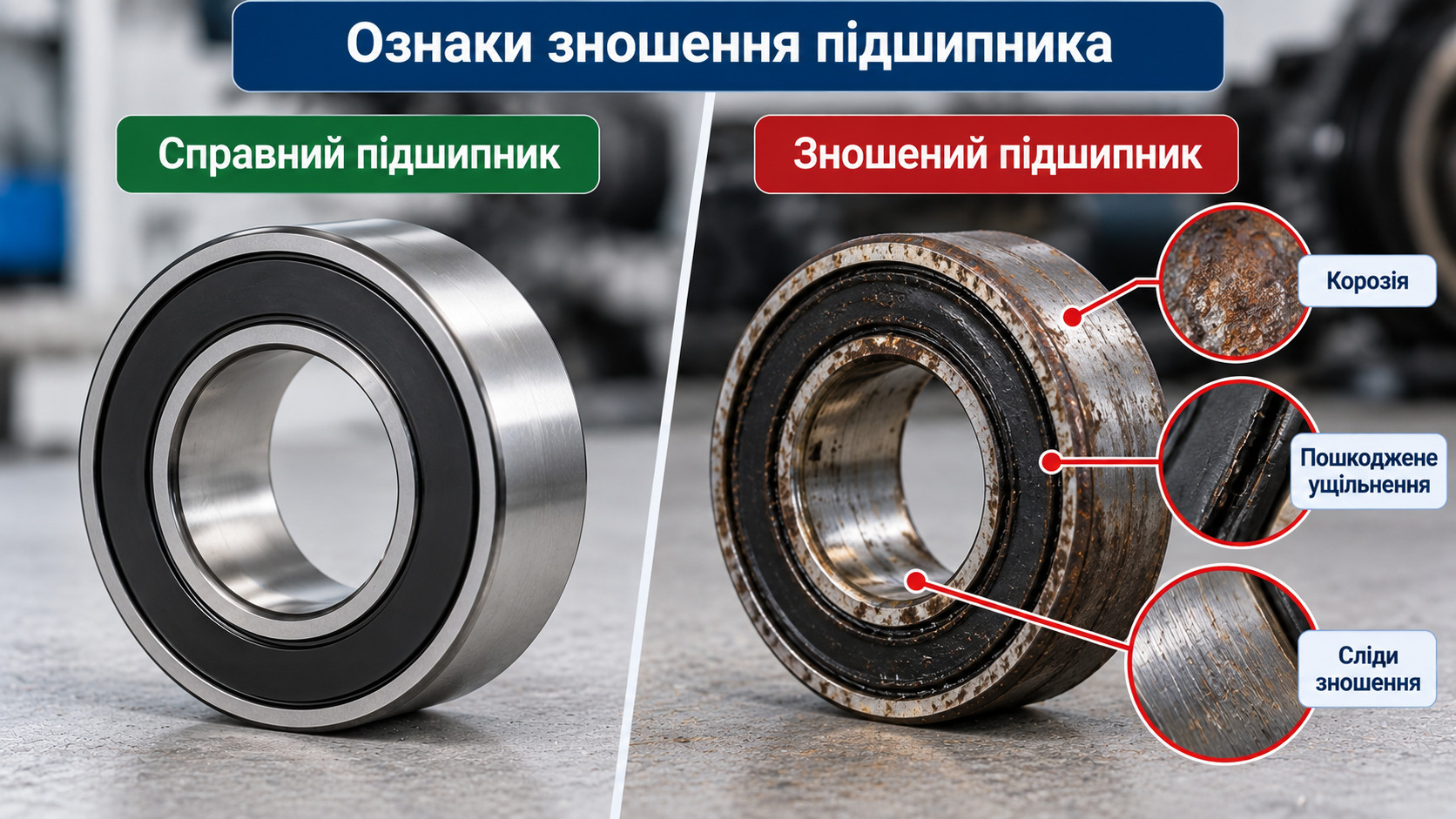

Шків крутиться завжди. Підшипник - теж. Саме тому він зношується швидше за інші деталі: тисячі годин під навантаженням, висока температура моторного відсіку, постійні вібрації від пасового приводу.

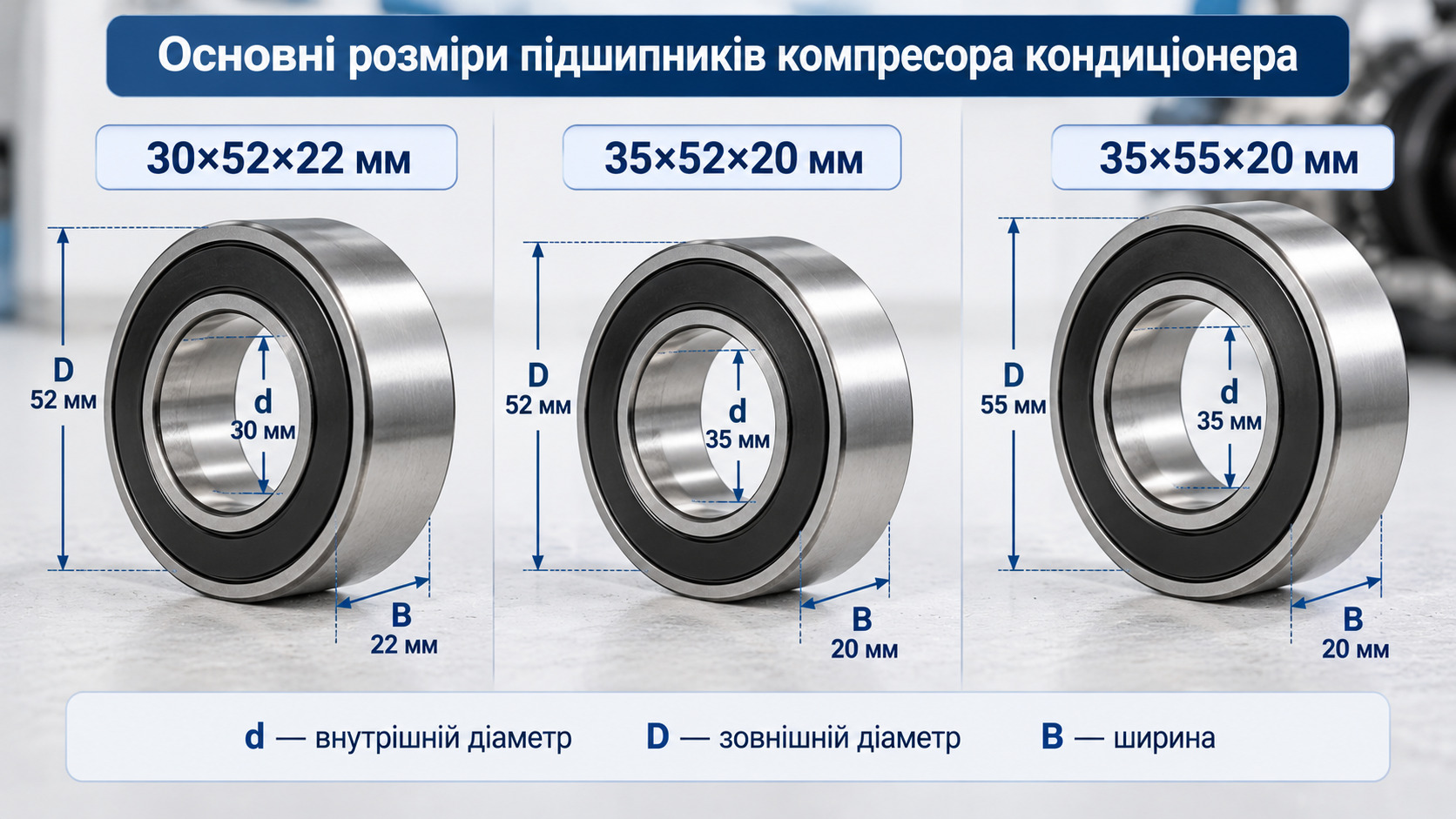

Ходових розмірів для підшипників шківа компресора кондиціонера відносно небагато. Три розміри - 30×52×22, 35×52×20 і 35×55×20 - покривають більшу частину японських, корейських і європейських автомобілів. Саме їх ми розберемо детально.

30×52×22 мм - найпоширеніший розмір

Застосовується в таких автомобілях і компресорах:

• Компресори Denso 10PA15, 10PA17, 10S15 - Toyota Camry, Corolla, RAV4 (до 2012), Lexus, Honda Accord, CR-V, Jazz, Mitsubishi Outlander (ранні серії);
• Компресори Sanden SD507, SD508, SD5H09 - Volkswagen Golf IV-VI, Skoda Octavia A5/A7, Seat Leon, Audi A3 (частина версій);
• Компресори Panasonic - Mazda 3, Mazda 6, Mazda CX-5;
• Компресори DOOWON - Hyundai Elantra, Tucson, Kia Sportage, Ceed (ряд моделей).

Це приблизно кожен другий японський або корейський автомобіль 2000-2015 р.в. Якщо не знаєте точно - починайте з нього. Імовірність вгадати - висока.

35×52×20 мм - компресори японських агрегатів

Застосовується в таких автомобілях і компресорах:

• Компресори Denso 10P08, 10PA20 - Mitsubishi Lancer X, Outlander XL, Pajero Sport, Toyota RAV4 (ранні серії, окремі комплектації);
• Компресори Sanden SD7V16 (частина версій) - Peugeot 307, 308, Citroën C4, C5, Fiat Stilo;
• Subaru Legacy, Forester - частина моделей із компресорами Denso.

Важливий нюанс: цей розмір відрізняється від 30×52×22 лише посадковим діаметром на вал - d дорівнює 35 мм замість 30 мм. Зовнішній діаметр і ширина ті самі. Однакові D і B - але інший d. Помилитися легко. Заміряйте вал компресора, а не посадку в шківі.

35×55×20 мм - європейські та американські компресори

Перед покупкою обов'язково заміряйте старий підшипник штангенциркулем - або повідомте марку, модель і рік автомобіля нашому менеджеру. Ми звіримо з каталогом і уточнимо артикул.

Застосовується в таких автомобілях і компресорах:

• Компресори Valeo DCS17 - Renault Megane II/III, Laguna II/III, Fluence, Trafic; Nissan Qashqai J10/J11, X-Trail T31 (з компресором Valeo);
• Компресори Delphi (Harrison) V5, CVC - Opel Astra G/H, Zafira A/B, Vectra B/C; Chevrolet Lacetti, Cruze (ряд версій);
• Компресори Hella - BMW 3-series E46, E90 (частина версій), MINI Cooper R50/R56;
• Ford Focus II/III, Mondeo IV - частина комплектацій із компресорами Delphi.

Цей розмір відрізняється від 35×52×20 більшим зовнішнім діаметром - 55 мм проти 52 мм. Шків під нього більший. Переплутати при замірі складно, якщо міряти правильно.

Швидкий орієнтир для механіка - усі три розміри в одній таблиці.

Дані носять довідковий характер. Точний розмір - лише за заміром старого підшипника або за VIN автомобіля.

Три розміри вище - найходовіші, але далеко не єдині. Зустрічаються й інші:

• 32×55×19 - компресори Sanden SD7H15 (BMW 5/7-серія, Mercedes C/E-клас, Volvo S60/V70, Audi A6/A8 старих серій);
• 32×58×17 - компресори Behr / Hella (Mercedes W210, W211, Vito, Sprinter);
• 35×63×18 - ряд компресорів Sanden на вантажних Iveco, MAN, Scania;
• 40×62×22 - важкі автобусні та вантажні кондиціонери;
• 42×72×22 - промислові чилери та рефрижератори (виходить за рамки легкового авто, але зустрічається).

Не знайшли свій розмір у таблиці - напишіть нам. Підберемо.

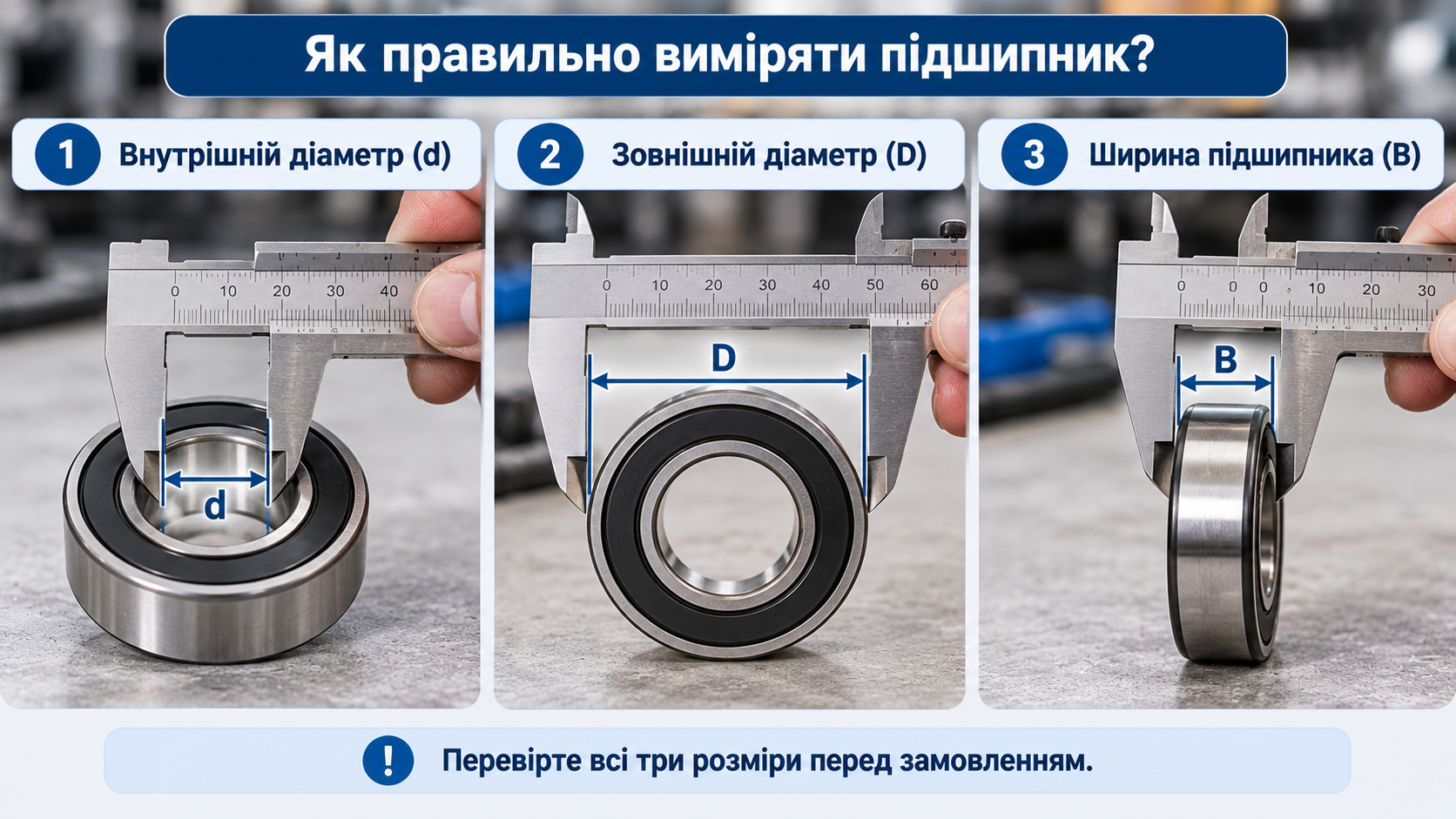

Замір старого підшипника - найнадійніший спосіб не помилитися з розміром. Для цього потрібен штангенциркуль і п'ять хвилин часу.

1. Демонтувати шків із компресора: відпустити центральний болт електромагнітної муфти, зняти шків знімачем або акуратно за допомогою монтажної лопатки.
2. Випресувати підшипник із шківа: використовувати прес або оправку по зовнішньому кільцю. Не можна бити молотком по внутрішньому кільцю - це руйнує доріжки кочення.
3. Очистити підшипник від бруду та мастила - інакше замір буде неточним.
4. Виміряти штангенциркулем три параметри:
   • d - внутрішній діаметр (посадка на вал компресора);
   • D - зовнішній діаметр (посадка в шківі);
   • B - ширина підшипника.
5. Округлити до найближчого стандартного значення. Допуск ±0,5 мм - у межах норми для зношеного підшипника.
6. Сфотографувати маркування на кільці (якщо читається) і сам підшипник - це прискорить підбір і виключить помилку.

Типові помилки при замірі, які призводять до замовлення неправильного підшипника:

• міряти вал компресора або гніздо в шківі замість самого підшипника;
• міряти зношене кільце з задирами - дає похибку до 1-2 мм;
• плутати B (ширину підшипника) з монтажною висотою шківа;
• округлювати зовнішній діаметр на око - різниця в 3 мм (52 проти 55) повністю змінює розмір і не дасть посадити підшипник у шків.

Штангенциркуль, фото маркування, три заміри. Цього достатньо для точного замовлення.

Ринок пропонує широкий вибір - від шведських і японських OEM-постачальників до польських бюджетних брендів. Розберемо чесно.

Преміум - надійність з історією

• SKF (Швеція) - виробляє спеціалізовані підшипники для компресорів кондиціонерів у серії Automotive. Точність, високотемпературне мастило та ущільнення під вимоги OEM. SKF - прямий постачальник Denso і Sanden на конвеєр. Цінова вилка: 500-900 грн.
• FAG / Schaeffler (Німеччина) - серія Repset для ремонтного ринку, повний аналог OEM за допусками та мастилом. Часто входить до складу ремкомплектів компресорів європейських авто. Цінова вилка: 450-800 грн.
• NSK (Японія) - традиційно сильні в автомобільних компресорних підшипниках: Toyota і Honda з конвеєра. Спеціалізована серія для ринку ремонту. Цінова вилка: 400-750 грн.
• KOYO (Японія, входить до групи JTEKT/Toyota) - OEM-постачальник Toyota і Lexus. Підшипники компресора Denso нерідко саме їхнього виробництва. Цінова вилка: 350-700 грн.

Середній сегмент - оптимальне співвідношення ціни та ресурсу

• SNR (Франція/Японія) - широкий асортимент для ремонтного ринку, відповідність ISO, стабільна якість партій. Цінова вилка: 250-400 грн.
• NTN (Японія) - другий за величиною японський виробник підшипників. Для автомобільних компресорів випускає спеціалізовану серію із зазором C3 та високотемпературним мастилом. Цінова вилка: 230-380 грн.
• ZKL (Чехія) - хороша точність виготовлення, розумна ціна, популярний у українських СТО. Цінова вилка: 180-320 грн.

Бюджетний сегмент - для обмеженого бюджету

• KYK, CX (Польща) - прийнятна якість для міської експлуатації без екстремальних навантажень. Не можна назвати поганим вибором - але ресурс коротший, допуски ширші. У спекотне літо на трасі поступляться преміуму. Цінова вилка: 80-180 грн.

Підшипник шківа - не та деталь, на якій варто економити заради 100 грн. Пас приводу, генератор, помпа - все залежить від цього підшипника. Усвідомлена покупка тут особливо важлива. Ресурс хорошого підшипника при правильній установці - від 80 000 до 150 000 км.

Чи можна поставити підшипник без позначення C3 - «просто такого ж розміру»?

Небажано. Стандартний зазор CN розрахований на температуру близько +20°C. Під капотом при працюючому кондиціонері - до +120°C. C3 компенсує теплове розширення кілець і тіл кочення. Без нього підшипник може заклинити. Ресурс без C3 в цих умовах падає в рази.

Чому один підшипник коштує 90 грн, а інший - 600 грн при однаковому розмірі?

Різниця - в точності виготовлення, якості високотемпературного мастила, матеріалі та геометрії ущільнень, допусках на посадкові діаметри. Дешевий підшипник може відпрацювати якийсь час. Але в умовах високої температури та пасового навантаження - недовго. У підсумку переплачуєте на другому ремонті та повторному демонтажі шківа.

Чи можна додати мастило перед установкою?

Не потрібно і небажано. Заводське мастило вже закладено в потрібній кількості та розраховане на робочий діапазон температур. Надлишок мастила перегріває підшипник - воно розширюється при нагріванні та руйнує ущільнення зсередини. Додавати мастило через ущільнення означає їх зруйнувати.

Як зрозуміти, що проблема в підшипнику шківа, а не в самому компресорі?

Простий тест: вимкнути кондиціонер, але запустити двигун. Шків продовжує обертатися - пас працює. Вал компресора при цьому стоїть. Якщо гул або скрип є при вимкненому кондиціонері - значить, проблема саме в підшипнику шківа, а не в самому компресорі. Компресор у цей момент не працює взагалі.

На всіх компресорах один підшипник?

На більшості легкових авто шків компресора кондиціонера має один підшипник. У деяких компресорів на вантажних авто та автобусах їх може бути два. Уточнюйте за конкретною моделлю і типом компресора.

Підберете за VIN або за фото?

Так. Надішліть фото маркування на старому підшипнику, або назвіть марку, модель і рік автомобіля - менеджер підбере відповідний варіант з наявності та уточнить ціну.

Підшипник шківа компресора кондиціонера - невелика деталь із великою відповідальністю. Помилка в розмірі або виконанні обходиться дорожче, ніж сам підшипник: повторний демонтаж, втрата часу, ризик пошкодити шків або пас.

Мінімальний чек-лист при виборі простий: три параметри (d, D, B) + зазор C3 + двостороннє ущільнення 2RS або 2Z. Все інше - питання бренду та бюджету. Якщо не впевнені - ми допоможемо підібрати. Достатньо трьох цифр або марки автомобіля.

Правильний підшипник - і кондиціонер знову мовчить. Як і має бути!
