Підшипники для бетономішалок (FORTE, Дніпро-М, Ростех): добір підшипників барабана та вала-шестерні (6006, 6206, 6207)

«Підшипник у бетономішалці - це витратний матеріал, беремо найдешевший.» Чим не логіка для людини, яка купує запчастину раз на кілька років? Проте саме в бетономішалці дешевий підшипник виходить з ладу найшвидше - і ось чому.

Барабан крутиться по 6-8 годин поспіль, навантаження змінюється кожні кілька хвилин: закинули чергову порцію щебеню - динамічний удар, нахилили барабан на вивантаження - осьове зусилля, цементний пил осідає на всьому, до чого може дістатися. Три фактори одночасно - реверсивне навантаження, абразивне середовище, вологість - переробляють бюджетну кульку за один будівельний сезон.

Ми розберемо, які підшипники стоять у популярних моделях FORTE, Дніпро-М і Ростех, чому вони виходять з ладу і як вибрати правильну заміну - з потрібним артикулом, типом ущільнення і зазором.

Що стоїть у бетономішалці і де це ламається?

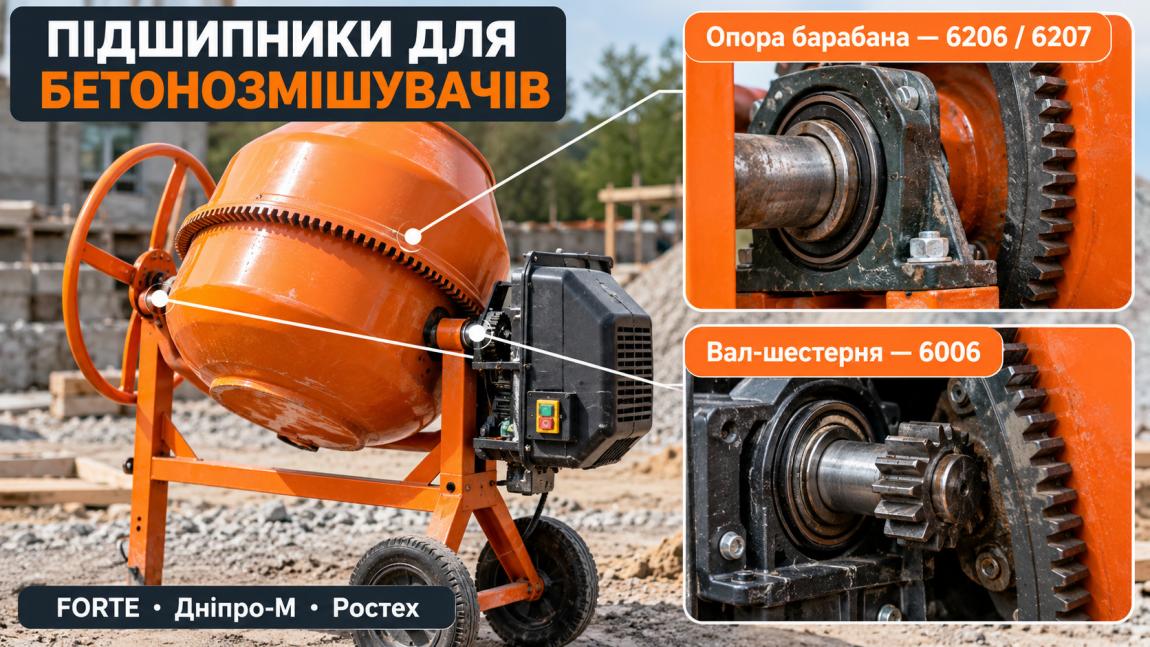

У побутовій бетономішалці два принципово різних підшипникових вузли. Плутати їх не можна - підшипники там різні, навантаження різні, і симптоми зносу теж різні.

Вузол барабана - опора вінця

Барабан обертається на двох опорних підшипниках. Вони несуть комбіноване навантаження: радіальне - від ваги розчину, і легке осьове - коли барабан нахиляють при вивантаженні. Для моделей з барабаном 120-180 літрів тут найчастіше стоять 6206 або 6207 - залежно від діаметра осі.

Ознаки зносу цього вузла помітити нескладно: барабан починає «гуляти» при обертанні, з'являється стук на холостому ходу, під машиною виявляються сліди мастила. Стук у барабані - це не «притреться». Це сигнал до заміни.

Вузол вала-шестерні - привід

Вал-шестерня передає крутний момент від редуктора до зубчастого вінця барабана. Підшипник тут працює у жорсткіших умовах: до радіального навантаження додається вібрація від зубчастого зачеплення, а корпус редуктора нагрівається при тривалій роботі. Найчастіше в цьому вузлі стоїть 6006 - діаметр вала у більшості моделей 30 мм.

Знос вузла вала-шестерні видає себе характерним шумом при роботі, нагрівом корпусу редуктора і - у запущених випадках - металевою стружкою в маслі. Адже саме тут знос іде найшвидше: постійна вібрація руйнує мастильну плівку.

Підшипник 625 (25) ГОСТ

Внутрішній діаметр: 5
Зовнішній діаметр: 16
Висота: 5

В наявності

4 UAH 0 UAH

Таблиця підшипників для популярних моделей

Перед заміною зніміть розміри зі старого підшипника або звіртеся із заводським паспортом. Усередині однієї серії різні виробники іноді застосовують найближчий аналог, і розміри корпусу під нього можуть незначно відрізнятися.

Бетономішалка	Вузол	Артикул підшипника	Розмір d×D×B, мм
FORTE TDS-100T	Вал-шестерня	6006	30×55×13
FORTE TDS-100T	Барабан	6206	30×62×16
Дніпро-М БМ-125Е	Вал-шестерня	6006	30×55×13
Дніпро-М БМ-125Є	Барабан	6207	35×72×17
Ростех БС-120	Вал-шестерня	6006	30×55×13
Ростех БС-180	Барабан	6207	35×72×17

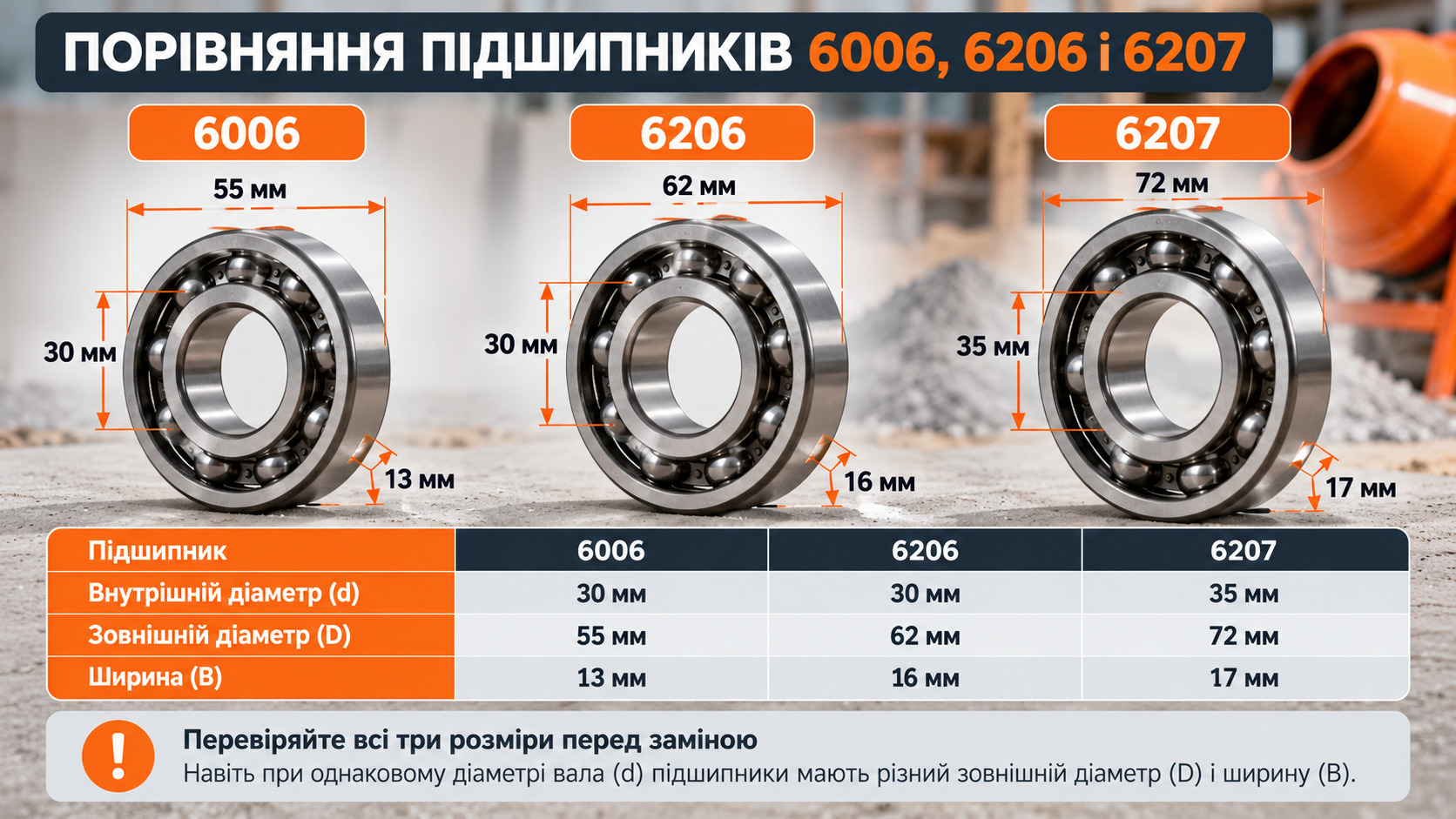

Що означають цифри 6006, 6206 і 6207?

Усі три артикули - радіальні однорядні кулькові підшипники. Проте «однакові» вони лише за принципом роботи. За розмірами - принципово різні.

В позначенні радіального кулькового підшипника перші дві цифри кодують серію - конструктивну «вагову категорію»:

60 (серія 6006) - легка серія. Невеликий зовнішній діаметр при тому ж діаметрі вала. Менша вантажопідйомність, компактніший корпус.
62 (серія 6206) - середня серія. Зовнішній діаметр більший - вища вантажопідйомність і жорсткість. Потрібен корпус відповідного розміру.
62 (серія 6207) - та ж середня серія, але наступний типорозмір. Внутрішній діаметр вже 35 мм замість 30.

Останні дві цифри - внутрішній діаметр в одиницях ×5 мм: «06» = 30 мм, «07» = 35 мм. Тому при однаковому валу d=30 мм не можна поставити 6006 замість 6206 - зовнішній діаметр у них різний (55 мм проти 62 мм), і підшипник просто не ввійде в корпус.

Розмір вала - це тільки d. Корпус - це D. Плутанина коштує грошей.

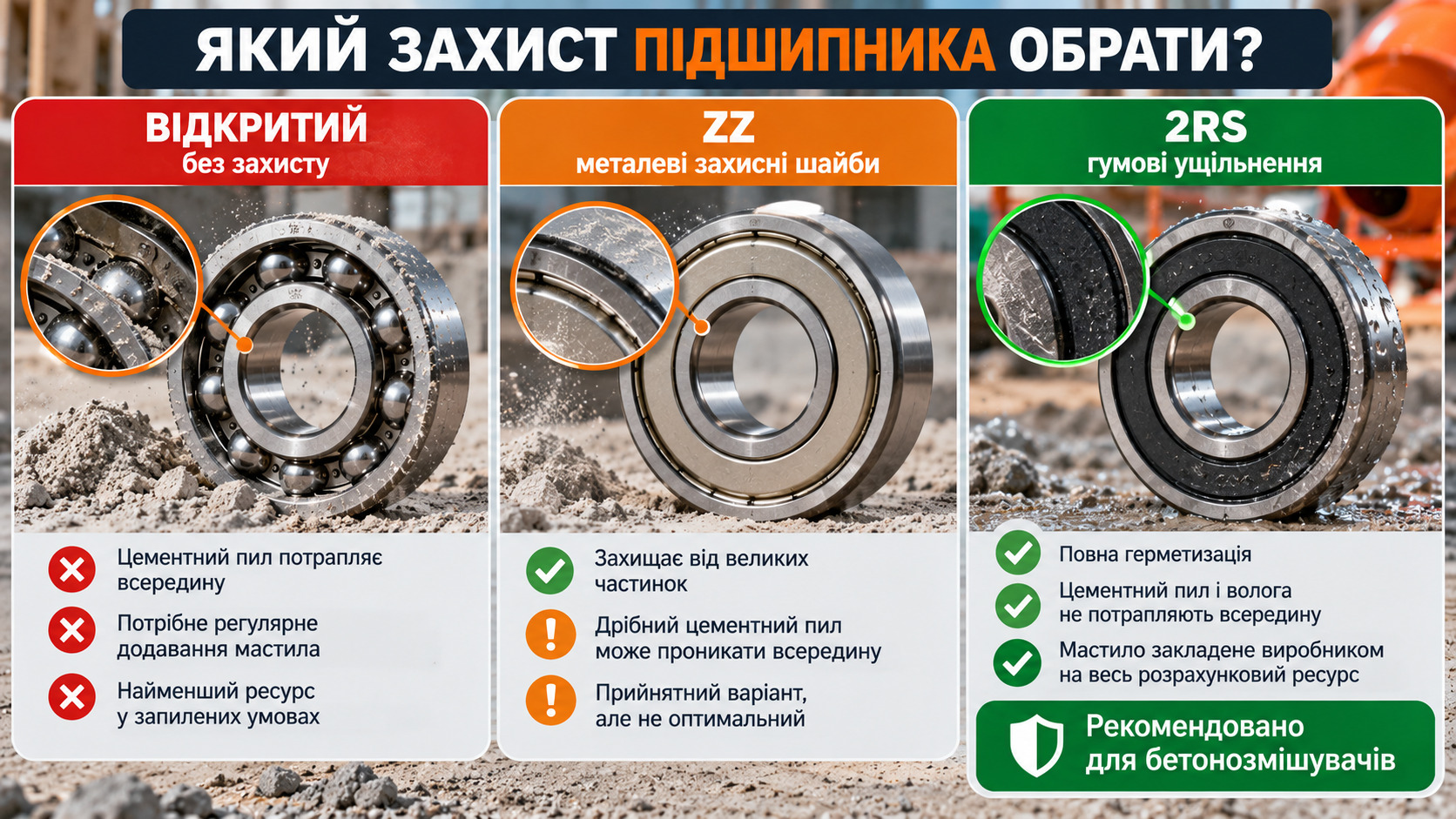

Відкритий, зі щитами або з ущільненням - що вибрати для бетономішалки?

До артикулу 6206 можна підібрати кілька виконань за типом захисту, і різниця між ними в умовах будівельного майданчика - принципова.

Відкритий (без суфікса) - без будь-якого захисту. Мастило потрібно регулярно додавати вручну. Цементний пил потрапляє всередину напряму і діє як абразив. Для бетономішалки - поганий вибір.
З металевими щитами (Z / ZZ) - захищає від великих частинок, але не герметичний. Дрібнодисперсний цементний пил все одно проникає всередину. Задовільний варіант, але не оптимальний.
З гумовими ущільненнями (2RS / RS) - повна герметизація. Мастило закладено виробником на весь розрахунковий ресурс, цементний пил і волога всередину не потрапляють. Для барабана і вала-шестерні бетономішалки - тільки 2RS. Все інше - компроміс.

Адже саме виконання 2RS варто шукати в каталозі: 6006-2RS, 6206-2RS, 6207-2RS - це і є правильні артикули для заміни.

Зазор C3 - навіщо він потрібен у бетономішалці?

Побачивши на упаковці маркування «C3», покупці нерідко цікавляться: це що, бракований підшипник зі збільшеним зазором? Проте C3 - не дефект. Це інженерний допуск, передбачений для певних умов роботи.

Стандартний зазор CN - для помірних умов і роботи без суттєвого нагрівання. C3 означає, що зазор між кульками і доріжками кочення трохи ширший за норму. Навіщо? Тому що при нагріванні метал розширюється - і підшипник без достатнього зазору починає «затискатися» зсередини. Зростає тертя, температура піднімається ще вище, і знос іде в рази швидше.

У редукторному вузлі бетономішалки корпус нагрівається при тривалій роботі - особливо в літню спеку або при інтенсивних замішуваннях. Тому для вала-шестерні ми рекомендуємо:

6006-2RS/C3 - якщо двигун працює тривало і корпус редуктора гріється;
6206-2RS/C3 - для вузлів барабана з приводом, що нагрівається.

Для вузла барабана, який не нагрівається так сильно, допустимий стандартний зазор CN. Проте за будь-яких сумнівів обирайте C3 - зайвих теплових втрат не буде, а запас за зазором не завадить.

Який бренд вибрати і скільки це коштує?

Ринок підшипників поділяється на три цінових сегменти, і кожен чесно має свої переваги та обмеження.

Оригінал - SKF, FAG, NSK

Європейські та японські виробники першого ешелону. Точні геометричні допуски, якісне мастило, ресурс у 2-3 рази вищий за бюджетний аналог. Підшипник 6206-2RS SKF обійдеться від 350 до 500 грн.

Проте для побутової бетономішалки на будівельному об'єкті платити за SKF - не завжди виправдано. Оригінал має сенс тоді, коли обладнання працює позмінно в оренді або простій одного дня коштує дорожче за сам підшипник.

Середній сегмент - KYK, CX, ZKL

Польські (CX), чеські (ZKL) та азійські (KYK) виробники середнього цінового діапазону. Геометрія витримана, рівень шуму низький, ресурс достатній для інтенсивної побутової експлуатації. Ціна 6206-2RS KYK - від 80 до 150 грн.

Не можна назвати їх гіршими за оригінал за всіма параметрами - однак кардинально відрізняються за ціновим порогом входу. Для FORTE, Дніпро-М і Ростех у режимі сезонної або регулярної будівельної роботи - ми рекомендуємо саме цей сегмент. Оптимальне співвідношення ціни і ресурсу.

Бюджетний сегмент - FO Bearings, ГПЗ/ХАРП, без бренду

Ціна від 30 до 60 грн. Підходить для разових робіт або ситуації «дотягнути до кінця сезону». Геометрія може відхилятися від номіналу, ресурс непередбачуваний - залежить від конкретної партії. Адже при такому ціновому тиску на виробника вхідний контроль якості неминуче спрощується.

Для постійної експлуатації та техніки, яка працює в оренді, ми бюджетний сегмент не рекомендуємо. Простій через повторну заміну через місяць обходиться дорожче за різницю в ціні.

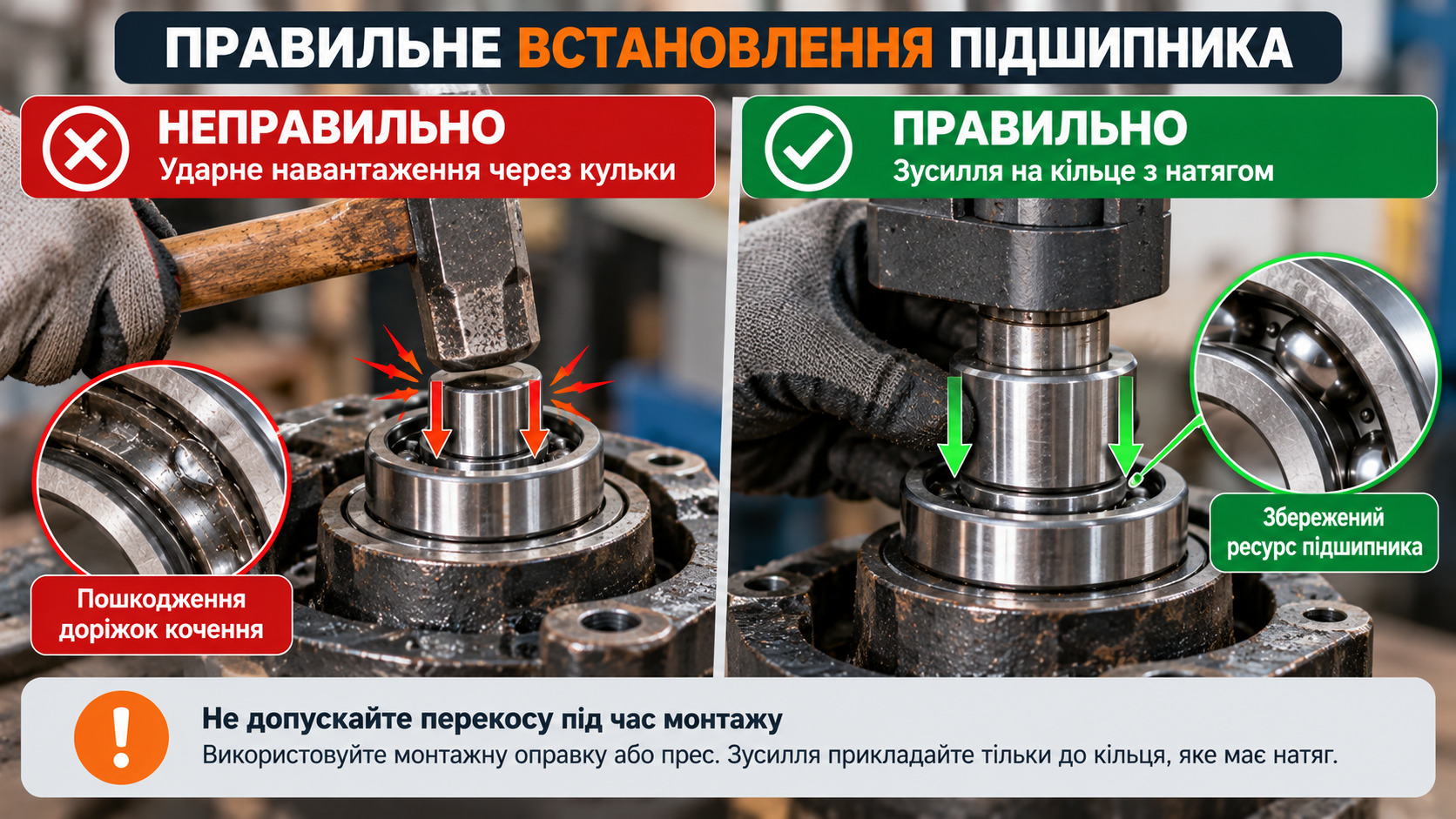

Як замінити підшипник у бетономішалці правильно?

Новий підшипник можна зіпсувати ще при монтажі - якщо не дотримуватися кількох простих правил. Адже більшість ранніх відмов після заміни пов'язані не з якістю підшипника, а з помилками при його встановленні.

Не бити молотком по зовнішній обоймі - зусилля при такому ударі проходить через кульки, залишаючи на доріжках кочення вм'ятини (бринелінг). При першому ж вмиканні такий підшипник вже пошкоджений зсередини.
Не запресовувати без оправки - перекіс обойми при монтажі дає точковий контакт кульки з доріжкою. Підсумок - шум і нагрів з перших хвилин роботи. Оправку можна зробити з відрізка труби відповідного діаметра - справа п'яти хвилин.
Не змащувати закритий 2RS додатково зовні - мастило закладено всередині виробником; зайвий жир зовні тільки збирає цементний пил і прискорює забруднення ущільнень.
Обов'язково замінити сальник при заміні підшипника - новий підшипник за зношеним сальником проживе вдвічі менше. Заміна сальника коштує копійки порівняно з повторним розбиранням вузла.

При монтажі тиск потрібно прикладати тільки до тієї обойми, яка сідає з натягом. Якщо підшипник сідає на вал - зусилля на внутрішню обойму; якщо в корпус - на зовнішню. Тільки так.

Скільки коштує простій бетономішалки?

Підшипник 6206-2RS KYK коштує 80-150 грн. Звучить небагато. Проте давайте порахуємо інакше.

Бригада з 4 осіб на заливці фундаменту - це 4 000-6 000 грн на день оплати праці. Якщо бетономішалка стала на півдня через підшипник, на якому «зекономили» при останній заміні - це втрачені гроші, час і настрій. Адже різниця між «взяли перший-ліпший за 40 грн» і «взяли правильний 6206-2RS/C3 KYK за 120 грн» - це 80 грн економії проти можливого простою на тисячі.

Обирайте підшипник під завдання, а не під цінник. Правильно підібраний 6206-2RS/C3 у бетономішалці FORTE або Дніпро-М - це не витратний матеріал, а вкладення в безперебійну роботу на весь сезон.

Потрібні артикули - 6006-2RS, 6206-2RS і 6207-2RS - є в нашому каталозі радіальних однорядних підшипників. Фільтр за брендом (KYK, SKF, FO Bearings) і внутрішнім діаметром (30 мм / 35 мм) допоможе знайти потрібний варіант за хвилину. Можете не сумніватися!
