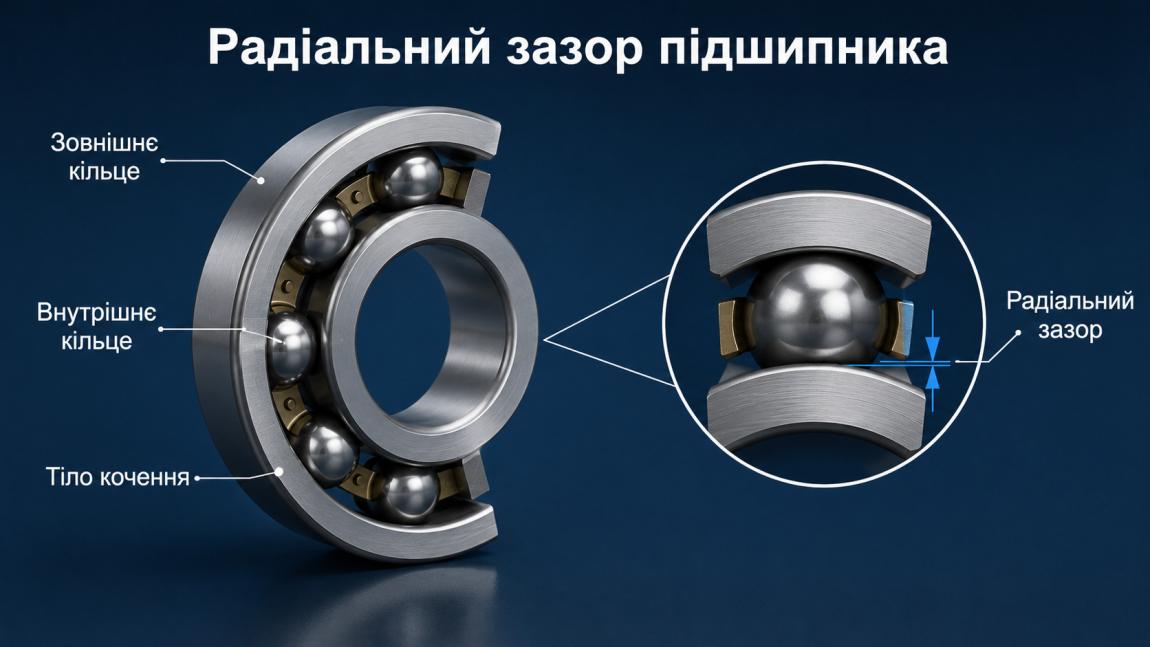

Радіальний зазор підшипників: детальна таблиця груп зазорів (нормальний, C3, C4, C5) під різні температури обладнання

Уявіть типову ситуацію: підшипник вийшов з ладу, механік підібрав «такий само» за розміром, поставив - і через місяць історія повторилася. Перегрів, шум, вимушений простій обладнання. Причина поломки в більшості випадків виявляється не в якості виробу і не в порушенні монтажу. Причина - у радіальному зазорі, про який ніхто не подумав під час заміни.

Адже зазор - це не просто цифра на маркуванні підшипника. Це рішення, яке безпосередньо визначає, як довго вузол пропрацює у ваших конкретних умовах. І неправильний зазор руйнує підшипник тихіше і швидше, ніж забруднення або відсутність мастила. Тому що його вплив непомітний у перші години роботи, але невідворотний у перспективі кількох тижнів.

У цій статті ми розглянемо всі групи радіальних зазорів за стандартом ISO 5753, наведемо докладну таблицю під різні температурні режими та розповімо, як вибрати потрібний зазор без помилок.

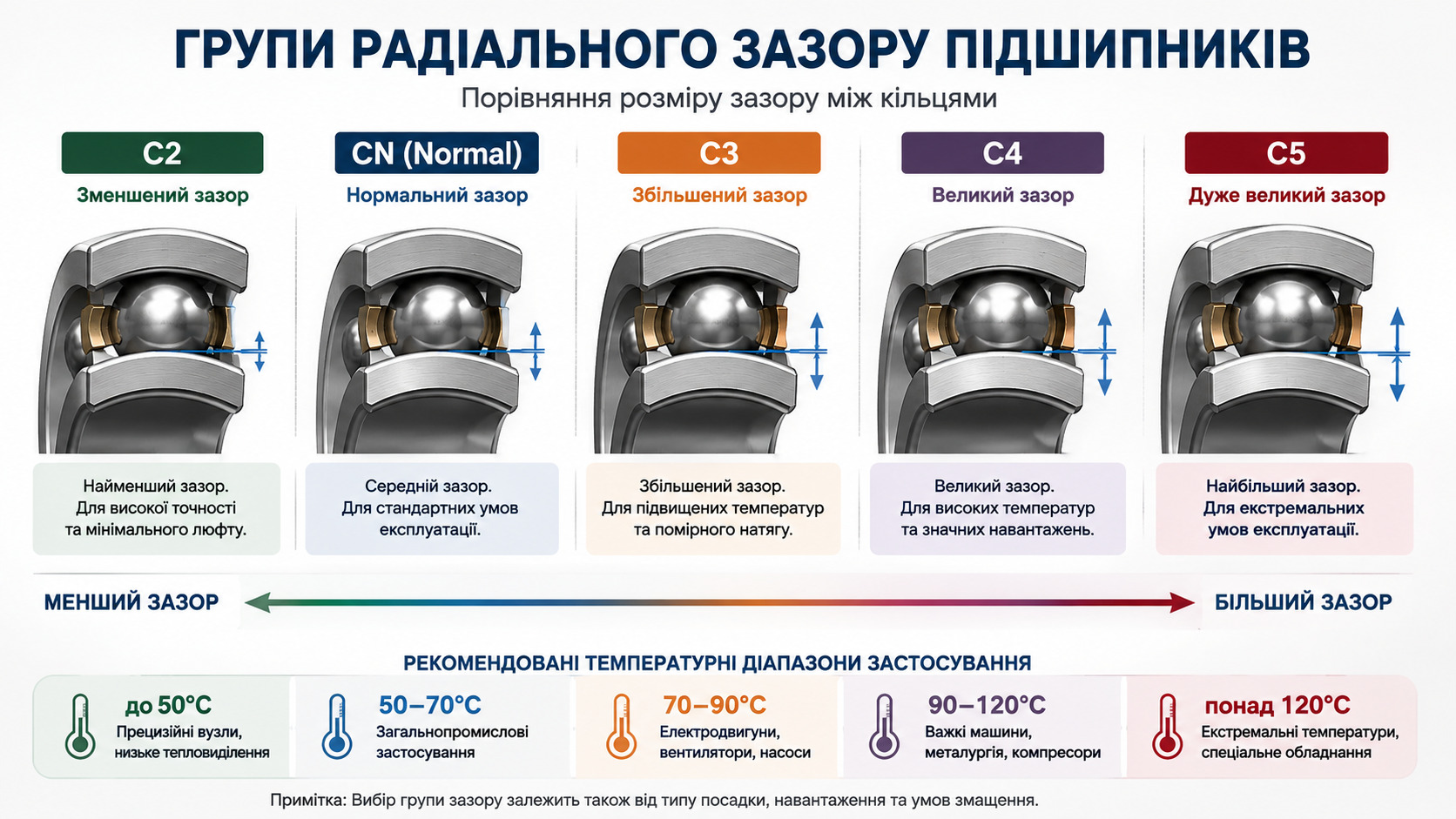

Міжнародний стандарт ISO 5753 встановлює групи радіальних зазорів для підшипників кочення. Саме він є основою для маркування, яке ви бачите на корпусі підшипника або в його позначенні.

Стандарт з'явився не випадково. Виробники обладнання та підшипників зіткнулися з тим, що одні й ті самі типорозміри працюють у принципово різних умовах - від прецизійних шпинделів до гарячих прокатних станів. Єдиний зазор для всіх - неможливий. Тому була введена класифікація з п'яти груп:

• C2 - зменшений зазор
• CN (Normal) - нормальний зазор
• C3 - збільшений зазор
• C4 - великий зазор
• C5 - дуже великий зазор

Позначення групи, як правило, вказується в кінці артикула підшипника. Наприклад: 6210 C3 або 22316 C4. Якщо позначення групи в артикулі відсутнє - підшипник належить до нормальної групи CN.

І ось тут криється перший поширений стереотип, який варто зруйнувати одразу: «нормальний» зазор - не означає «підходящий для вашого випадку». Це лише середня точка діапазону, оптимальна для усереднених умов. Як розмір одягу «M» - на багатьох сидить, але далеко не на всіх.

C2 - зменшений зазор

Група C2 передбачає зазор менший за нормальний. Застосовується там, де критично важлива точність обертання та мінімальний люфт.

Коли застосовується:

• Шпинделі верстатів і прецизійне обладнання
• Вимірювальні прилади та приладобудування
• Вузли з жорсткими посадками, де тепловиділення мінімальне

Типова помилка: Використання C2 при посадці з натягом без теплового розрахунку. Натяг додатково зменшує робочий зазор - і підшипник починає працювати в умовах защемлення вже при незначному нагріві корпусу.

CN (Normal) - нормальний зазор

Найпоширеніша група. Саме її встановлюють «за замовчуванням», коли не замислюються про конкретні умови експлуатації.

Коли застосовується:

• Загальнопромислові редуктори та насоси
• Помірні навантаження та температури до 70°C
• Вузли без значного натягу посадки

Типова помилка: Залишити CN на важкому електродвигуні або обладнанні в гарячому цеху. При температурі корпусу вище 70-80°C робочий зазор CN стає критично малим, що неминуче веде до перегріву та передчасного виходу підшипника з ладу.

C3 - збільшений зазор

Найпопулярніша група в промисловості після нормальної. C3 нерідко призначають «про всяк випадок», вважаючи його універсальним рішенням при будь-яких підвищених температурах. Це хибний підхід.

Коли застосовується:

• Електродвигуни потужністю від 15 кВт і вище
• Вентилятори та повітродувки
• Обладнання з робочою температурою корпусу 70-90°C
• Вузли з помірним натягом посадки на вал

Типова помилка: Встановлення C3 на шпинделі та прецизійні вузли. Збільшений зазор тут призводить до вібрації, втрати точності обробки та прискореного зносу доріжок кочення.

C4 - великий зазор

Група для важких промислових умов. Застосовується там, де температура корпусу стабільно висока, навантаження значні, а посадки виконуються зі суттєвим натягом.

Коли застосовується:

• Металургійне обладнання та гірничодобувна техніка
• Великі електродвигуни потужністю понад 200 кВт
• Важкі конвеєрні системи
• Температура корпусу 90-120°C

Типова помилка: Встановлення C4 на легкі редуктори з рідким мастилом. Надмірний зазор у таких умовах створює вібрацію, ударні навантаження на доріжки та прискорює деградацію мастила.

C5 - дуже великий зазор

Екстремальна група. Застосовується суворо за розрахунком, в умовах, де нагрів значний, а звичайні групи зазору не забезпечують нормального робочого зазору навіть при правильному підборі посадок.

Коли застосовується:

• Індукційні електродвигуни великої потужності
• Гарячі прокатні стани
• Обладнання з температурою корпусу понад 120°C
• Спеціалізовані вузли з екстремальними тепловими режимами

Важливо: C5 ніколи не призначається «на око». Це завжди результат теплового розрахунку вузла з урахуванням реальних робочих температур і типів посадок.

Важливе зауваження: у таблиці вказана температура корпусу підшипникового вузла, а не температура навколишнього повітря. Це принципова відмінність, яку часто ігнорують. Корпус редуктора в гарячому цеху при температурі повітря 40°C може мати температуру стінки 90-100°C. Орієнтуйтеся завжди на температуру металу, а не повітря навколо.

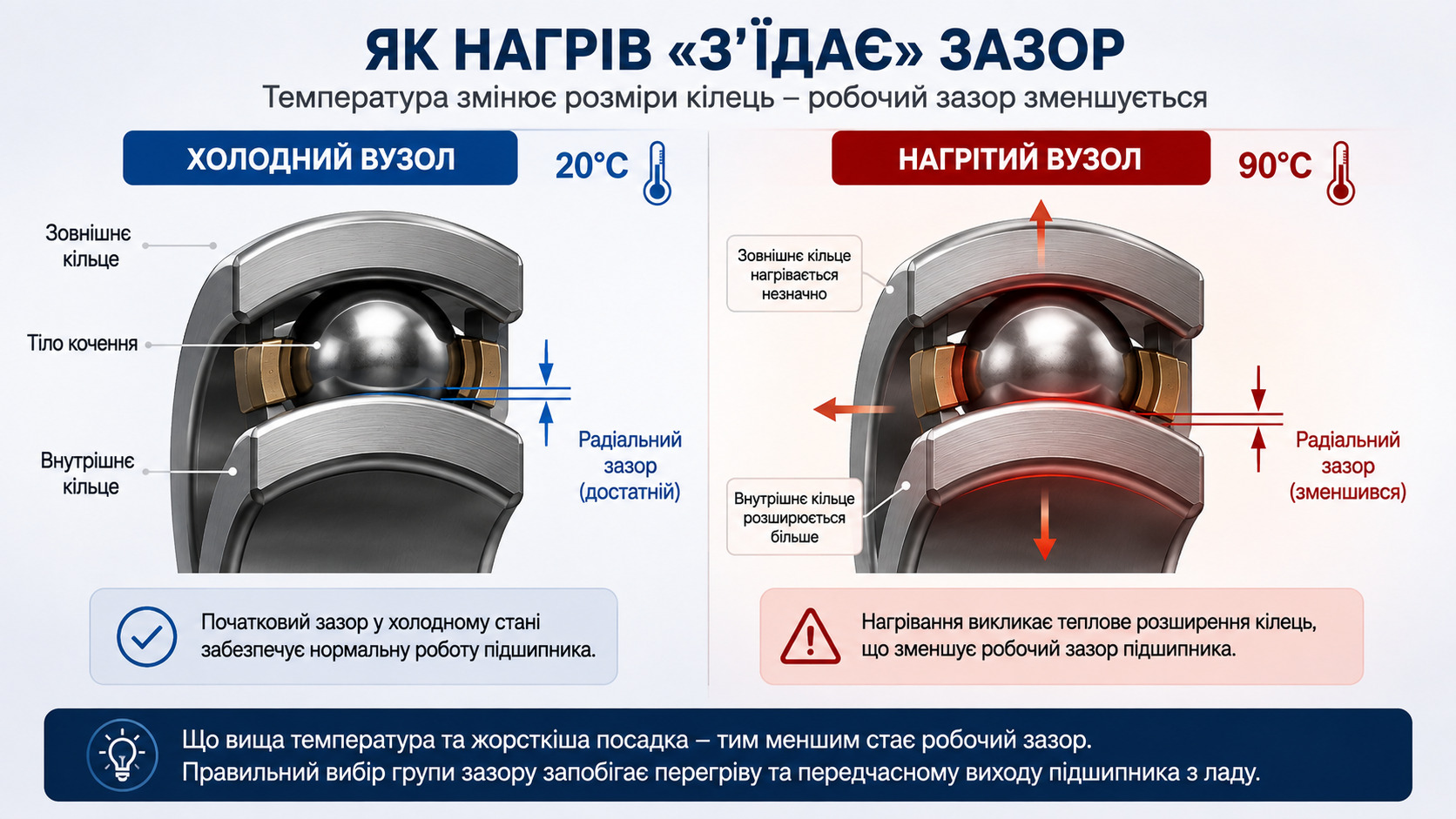

Сталь валу та сталь корпусу розширюються при нагріванні. Здавалося б, однаково - адже обидва елементи виготовлені зі сталі. Але проблема в тому, що вал і корпус нагріваються по-різному і мають різні маси та геометрію.

Внутрішнє кільце підшипника посаджено на вал з натягом і нагрівається швидше - воно ближче до джерела тепла (тертя, електромагнітні втрати в двигуні). Зовнішнє кільце розташоване в корпусі, який розсіює тепло повільніше. У результаті внутрішнє кільце розширюється сильніше і тисне на тіла кочення більше.

Практичний результат: при нагріванні вузла до 80°C зазор C3 у підшипника середнього типорозміру може скоротитися на 15-25 мкм. При початковому зазорі 20-25 мкм це фактично означає роботу в защемленні. Температура починає зростати лавиноподібно - і підшипник виходить з ладу за лічені години.

Висновок простий, але критично важливий: вибір групи зазору - це завжди прогноз теплового стану вузла в роботі, а не оцінка його стану в спокої. Не можна підбирати зазор, торкаючись рукою холодного корпусу машини.

Температура - головний, але не єдиний чинник. Є ще три моменти, які регулярно залишаються поза увагою.

Тип посадки

Посадка з натягом зменшує робочий зазор механічно, ще до нагріву. Чим щільніша посадка внутрішнього кільця на вал - тим менший початковий робочий зазор. Правило просте: чим більший натяг посадки, тим більшу групу зазору потрібно призначати, щоб компенсувати це зменшення.

Тип і консистенція мастила

Густе пластичне мастило при холодному пуску створює значно більший опір руху тіл кочення, ніж рідке масло. При високих обертах і густому мастилі зазор C3 може виявитися недостатнім - підшипник не встигає «прогрітися» до нормальної роботи та працює в умовах надмірного нагріву з перших хвилин пуску.

Режим навантаження

Ударне та вібраційне навантаження потребує більшого зазору, ніж рівномірне навантаження того самого рівня. При ударах тіла кочення короткочасно зазнають навантажень, що багаторазово перевищують розрахункові. Недостатній зазор при цьому призводить до пластичної деформації доріжок і прискореного пітингу поверхонь.

Адже теорія без практики мало що означає. Розглянемо три реальних сценарії, які трапляються регулярно.

Ситуація 1. C3 замість CN на шпиндель фрезерного верстата

• Помилка: механік вирішив «підстрахуватися» і поставив C3 замість штатного CN.
• Наслідок: через кілька днів оператор помітив підвищений шум і вібрацію шпинделя. Якість обробки впала - на деталях з'явилися сліди биття.
• Причина: збільшений зазор у прецизійному вузлі створив люфт, неприпустимий для точної обробки.
• Рішення: повернути штатну групу CN, при необхідності - C2 за жорстких вимог до биття.

Ситуація 2. CN на електродвигуні 75 кВт у гарячому цеху

• Помилка: при плановій заміні поставили «такий само» підшипник без перевірки групи зазору.
• Наслідок: через 3 місяці - перегрів підшипника, характерний запах горілого мастила, вимушена зупинка обладнання.
• Причина: температура корпусу двигуна в умовах гарячого цеху досягала 85-90°C. Робочий зазор CN виявився критично малим.
• Рішення: заміна на C3, при особливо важких умовах - C4.

Ситуація 3. C4 на легкому редукторі з рідким мастилом

• Помилка: постачальник замовив C4 «із запасом», виходячи з логіки «більше - краще».
• Наслідок: вібрація, прискорений знос доріжок кочення, деградація масла через підвищену температуру в зоні контакту.
• Причина: надмірний зазор у легкому редукторі з невисоким навантаженням створив ударний режим навантаження тіл кочення.
• Рішення: заміна на штатну групу CN.

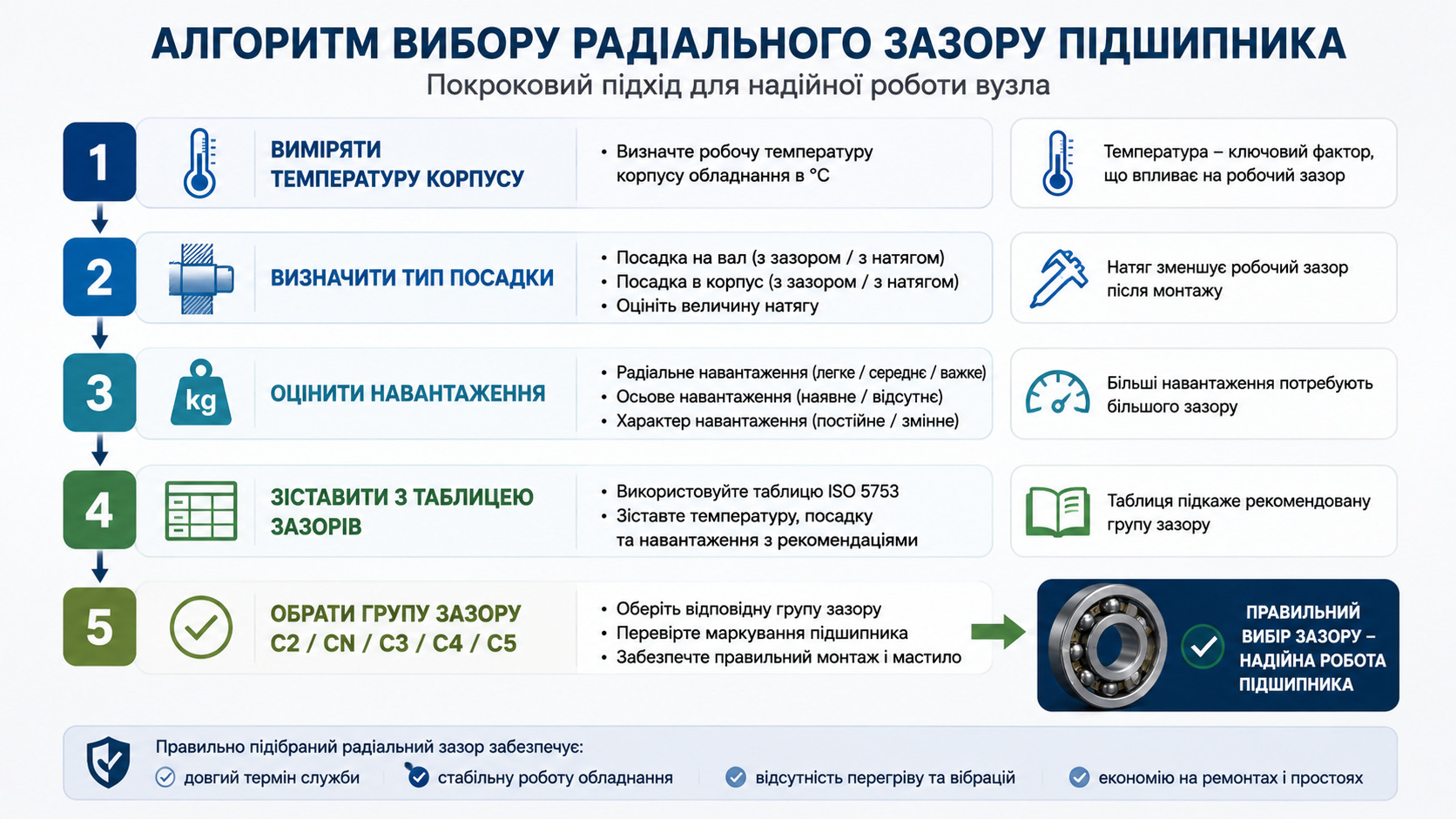

Ми рекомендуємо використовувати наступну послідовність при підборі групи радіального зазору. Вона не потребує складних розрахунків і підходить для більшості типових ситуацій.

1. Визначте робочу температуру корпусу - саме металу, а не повітря навколо. Виміряйте пірометром або використовуйте дані з технічного паспорта обладнання.
2. Визначте тип і величину посадки - як внутрішнього кільця на вал, так і зовнішнього в корпус. Чим більший натяг - тим більша група зазору потрібна для компенсації.
3. Оцініть режим навантаження - рівномірне або ударне, постійне або циклічне. При ударних навантаженнях зміщуйтеся на одну групу вгору від розрахункової.
4. Звіртеся з таблицею з розділу вище - вона охоплює переважну більшість типових застосувань.
5. Проконсультуйтеся з фахівцем при нестандартних умовах: екстремальні температури, специфічні мастила, високошвидкісні вузли або поєднання кількох несприятливих чинників одночасно.

Якщо в технічній документації на обладнання вже вказана конкретна група зазору - не змінюйте її без вагомої причини. Виробник обладнання проводив розрахунки під конкретний вузол.

Радіальний зазор - одна з тих характеристик, яку легко ігнорувати, тому що її не видно неозброєним оком. Підшипник виглядає однаково із зазором CN і C3. Різниця проявляється тільки в роботі - і тільки тоді, коли змінювати що-небудь вже дорого і незручно.

Правильний підбір групи зазору з урахуванням температури, посадки та режиму навантаження - це не перестраховка і не зайва робота. Це саме те, що відрізняє планове обслуговування від аварійного ремонту.

Якщо у вас нестандартні умови експлуатації або ви не впевнені у виборі групи зазору для конкретного вузла - ми рекомендуємо звернутися до фахівців. Грамотний підбір на етапі замовлення завжди дешевший, ніж позапланова заміна в розпал виробничого циклу. Можете не сумніватися.
