Рознімні корпуса підшипників типу SNL, SSN: покроковий конструктор збірки (корпус + підшипник + втулка + ущільнення)

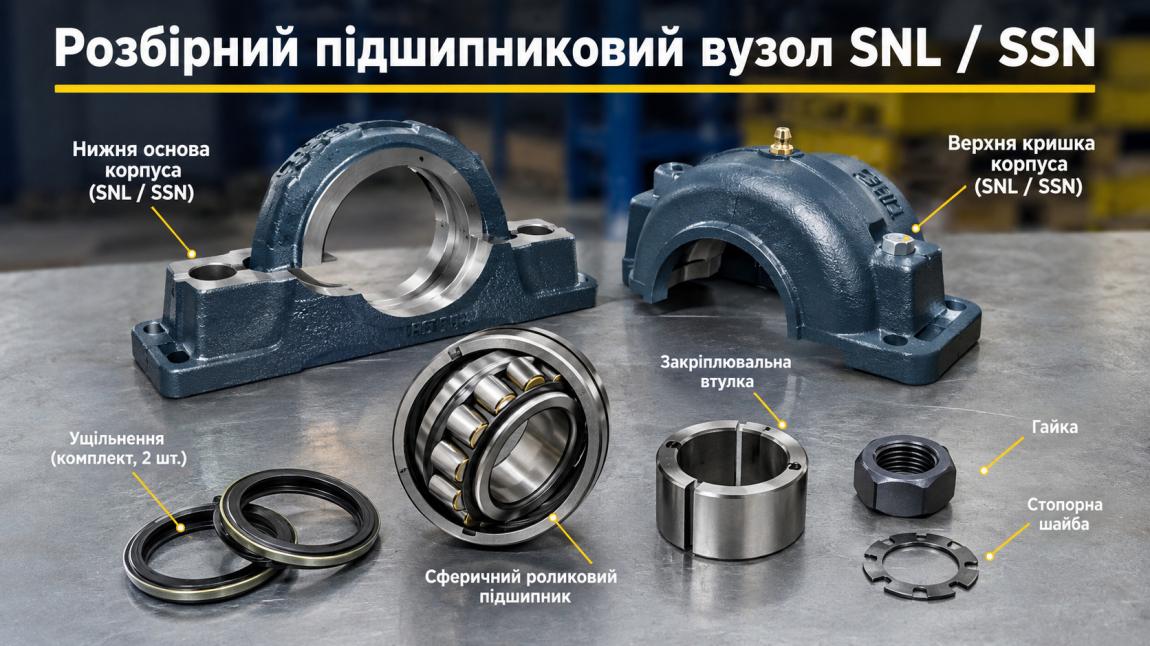

Уявіть картину: на верстаку лежать корпус, підшипник, закріплювальна втулка і два ущільнення. Все куплено, все правильне. Але з чого почати? В якій послідовності це збирається? Куди скільки мастила? І чому інструкція виробника написана так, ніби її читач уже все знає?

Саме для таких моментів і написанаця стаття. Ми розберемо розбірні корпуси підшипників типу SNL та SSN по деталях - від анатомії корпусу до фінального контролю затягування болтів. Після прочитання вузол буде зібраний правильно з першого разу, без переробок і неприємних сюрпризів у перші години роботи.

Багато хто сприймає SNL і SSN як взаємозамінні позначення одного й того самого корпусу. Це не так. Адже кожна серія існує з власних причин і вирішує свої завдання.

SNL - це корпуси загальнопромислового застосування. Вони розраховані на сферичні роликові підшипники середніх серій, працюють за помірних навантажень і швидкостей, і зустрічаються буквально скрізь: конвеєрні лінії, вентилятори, насоси, редуктори на харчових і деревообробних виробництвах.

SSN - корпуси для більш важких умов. Збільшені габарити, посилені стінки, розраховані на підшипники важких серій. Їхнє місце - гірничодобувне обладнання, прокатні стани, дробарки, де навантаження на вал вимірюються десятками кілоньютонів.

Практична різниця проявляється вже при виборі підшипника: під один типорозмір вала корпус SNL прийме підшипник більш легкої серії, а SSN - більш важкої. Тому при замовленні важливо розуміти не лише діаметр вала, а й реальне навантаження на вузол.

Тепер про поширену хибну думку. Розбірна конструкція у багатьох асоціюється з чимось ненадійним - мовляв, там же стик, там же болти. Однак це не так. Розбірна конструкція потрібна зовсім не тому, що вона слабкіша. Вона потрібна тому, що монтаж підшипникового вузла на довгий вал без можливості надіти корпус з торця - це окремий вид інженерного мучення. Розбірний корпус надівається зверху на вже встановлений вал. Це і є його головна перевага.

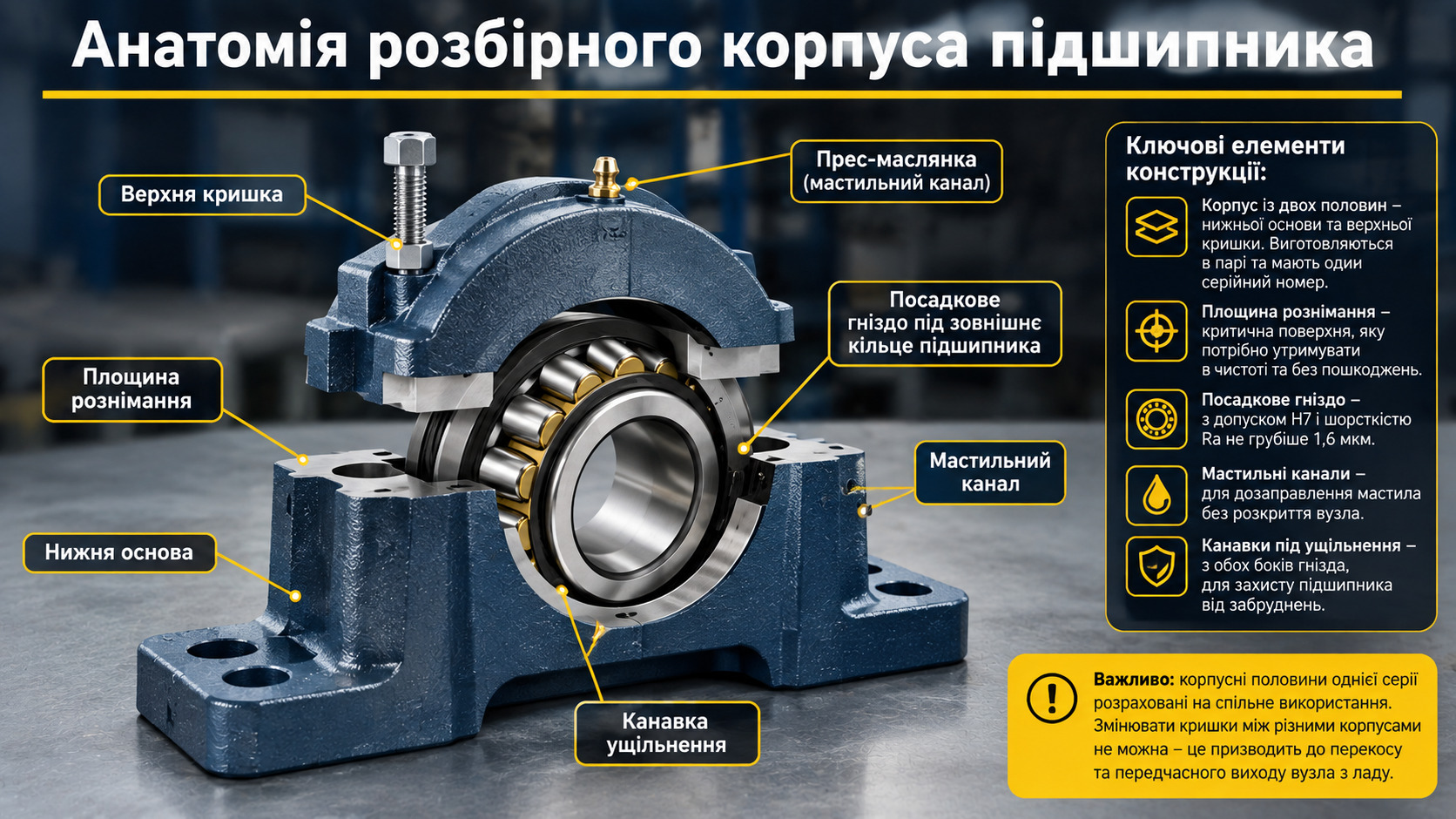

Перш ніж збирати вузол, корисно зрозуміти, з чого він складається і яку роль відіграє кожен елемент.

Корпус складається з двох половин - нижньої основи та верхньої кришки. Нижня половина несе все навантаження і кріпиться до рами або фундаменту. Верхня кришка фіксує підшипник у гнізді і закриває вузол. Обидві половини виготовляються в парі і маркуються одним серійним номером. Міняти місцями кришки від різних корпусів однієї серії - типова помилка, про яку ми поговоримо окремо.

Площина рознімання - та сама поверхня, по якій основа і кришка змикаються. Її чистота критична: будь-яка подряпина, задирка або слід фарби призведуть до перекосу посадкового гнізда і нерівномірного навантаження підшипника. Перед збіркою площина рознімання перевіряється і при необхідності зачищається.

Посадкове гнізло під зовнішнє кільце підшипника виконується з допуском H7. Шорсткість поверхні - не грубіше Ra 1,6 мкм. Відхилення від цих параметрів навіть на кілька мікрон змінить фактичний натяг або зазор посадки і вплине на термін служби підшипника.

Крім того, в корпусі передбачені:

• масляні канали і різьбові отвори під прес-мастильниці для дозаправлення мастила без розкриття вузла;
• різьбові отвори під болти кришки - їхній момент затягування суворо нормований і залежить від розміру корпусу;
• канавки під ущільнення з обох боків гнізда.

Як читати позначення корпусу: наприклад, SNL 515-612 означає серію SNL, посадковий діаметр під зовнішнє кільце підшипника 270 мм, виконання під діаметр вала 65-75 мм. Цифри після дефісу - код виконання, який визначає сумісність із конкретними підшипниками і діаметрами вала. Завжди звіряйте його з таблицею виробника перед замовленням.

Розбірні корпуси типу SNL та SSN розроблені під конкретний тип підшипників - сферичні роликові. І це невипадково.

Сферична доріжка кочення зовнішнього кільця дозволяє підшипнику самовстановлюватися при перекосі вала відносно осі корпусу до 1,5-2,5°. У реальних умовах монтажу довгого вала на кількох опорах досягти ідеальної співвісності корпусів украй складно. Температурні деформації рами, прогин вала під навантаженням, неточності фундаменту - все це компенсує сферичний підшипник. Жорсткий радіальний або конічний за тих самих умов просто швидко вийде з ладу.

Найбільш часто застосовувані серії сферичних роликових підшипників для корпусів SNL/SSN:

Клас точності. Для переважної більшості промислових застосувань достатній клас P0 (нормальний). Клас P6 виправданий при підвищених вимогах до точності обертання - наприклад, у вентиляторах високого тиску або в обладнанні з жорсткими вібраційними обмеженнями.

Група зазору. Стандарт для корпусних вузлів - група C3. Збільшений внутрішній зазор компенсує зменшення зазору після монтажу втулкою і теплове розширення під час роботи. C4 застосовується при значних температурних перепадах або при посадці підшипника з великим натягом. C2 у розбірних корпусах з адаптерними втулками - майже завжди помилка.

Швидка перевірка сумісності: берете позначення підшипника, наприклад 22315 EK. Остання буква K означає конічний розточування внутрішнього кільця 1:12 - тобто підшипник призначений саме для монтажу на адаптерну або стяжну втулку. Без суфікса K підшипник має циліндричний отвір і монтується безпосередньо на вал з натягом - у корпус з втулкою він не підходить.

На перший погляд здається: навіщо втулка, якщо можна просто посадити підшипник на вал з потрібним натягом? Адже так і роблять у нерозбірних корпусах. Але тут є два практичні аргументи на користь втулки.

Перший - вал під розбірний корпус часто має допуск h9 або навіть h11. Це ковзна посадка, яка дозволяє легко переміщати корпус вздовж вала при монтажі. Втулка створює необхідний натяг уже після встановлення. Другий - демонтаж. Зняти підшипник з конічної втулки незрівнянно простіше, ніж випресовувати його з натягом із циліндричного вала.

Адаптерна втулка (H-серія) монтується з торця вала і затягується гайкою, насаджуючи підшипник на конус 1:12. Застосовується там, де кінець вала вільний.

Стяжна втулка (AH-серія) монтується в будь-якому місці вала, в тому числі без доступу до торця. Підшипник насаджується при затягуванні - конус тягне підшипник на себе. Потребує канавки під стопорне кільце або упорного буртика на валу.

Конус 1:12 - це кут конічної поверхні втулки. На практиці це означає: при осьовому зміщенні підшипника на 1 мм внутрішній зазор зменшується приблизно на 0,08 мм. Саме тому не можна «трохи менше затягнути» на око - потрібні вимірювання.

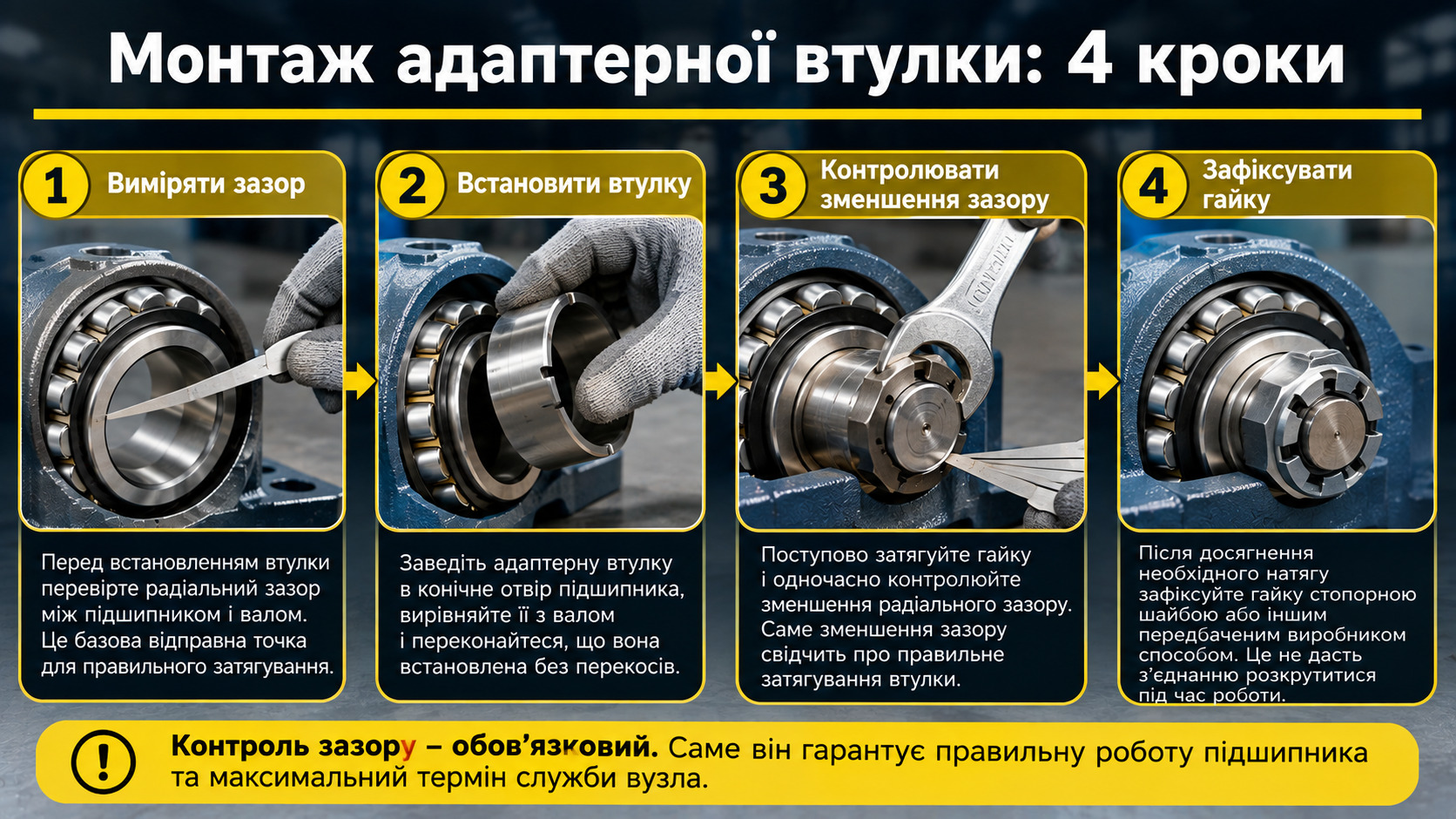

Монтаж адаптерної втулки: покроково

1. Виміряйте вихідний радіальний зазор підшипника щупом або методом похитування зовнішнього кільця. Запишіть значення.
2. Надіньте підшипник з втулкою на вал, попередньо змастивши конічні поверхні тонким шаром масла.
3. Загорніть гайку від руки до упору.
4. Затягніть гайку ключем, контролюючи зменшення зазору. Цільове зменшення зазору - від вихідного значення відповідно до таблиці виробника (зазвичай 0,20-0,45 мм залежно від типорозміру).
5. Як варіант - метод кута повороту гайки: після затягування «від руки» догвинтити гайку на нормований кут (зазвичай 60-90° для малих типорозмірів, 30-60° для великих).
6. Зафіксуйте гайку стопорною шайбою: загніть один пелюсток шайби в паз гайки, другий - на грань гайки. Не загинайте обидва пелюстки в одну сторону.

Демонтаж стяжної втулки принципово відрізняється від адаптерної. Гайку не відгвинчують - її загвинчують у зворотному напрямку, виштовхуючи втулку з-під підшипника. Бити молотком по кільцю підшипника при демонтажі - вірний спосіб отримати пошкоджену доріжку кочення і списаний підшипник.

Ущільнення - це межа між підшипником і зовнішнім середовищем. Саме її стан у більшості випадків визначає, скільки пропрацює вузол. Адже більшість відмов підшипників пов'язані не з утомою металу, а із забрудненням мастила або його вимиванням.

Для корпусів SNL/SSN застосовуються кілька типів ущільнень:

Логіка вибору проста:

• якщо навколо пил і абразив (дробарки, кар'єрне обладнання) - лабіринт TSN, контактні ущільнення там швидко зношуються по валу;
• якщо зовні вода або масляний туман - манжета TSNG або TSNP;
• якщо умови м'які, швидкість вала невелика - повсть FRB, вона дешева і проста у заміні.

Монтаж ущільнення. Ущільнення встановлюється в канавку корпусу з легким натягом. Перекіс при запресуванні неприпустимий - робоча кромка манжети або повстяне кільце мають лягти суворо перпендикулярно осі вала. Робочу кромку манжети перед монтажем змащують тим самим мастильним матеріалом, що й підшипник.

Одна з головних переваг розбірного корпусу, яку рідко згадують: ущільнення можна замінити без демонтажу вала і підшипника. Відкрутили кришку, зняли зношене ущільнення, поставили нове - і закрили. Це особливо цінно на довгих валах, де заміна нерозбірного вузла потребувала б повного розбирання лінії.

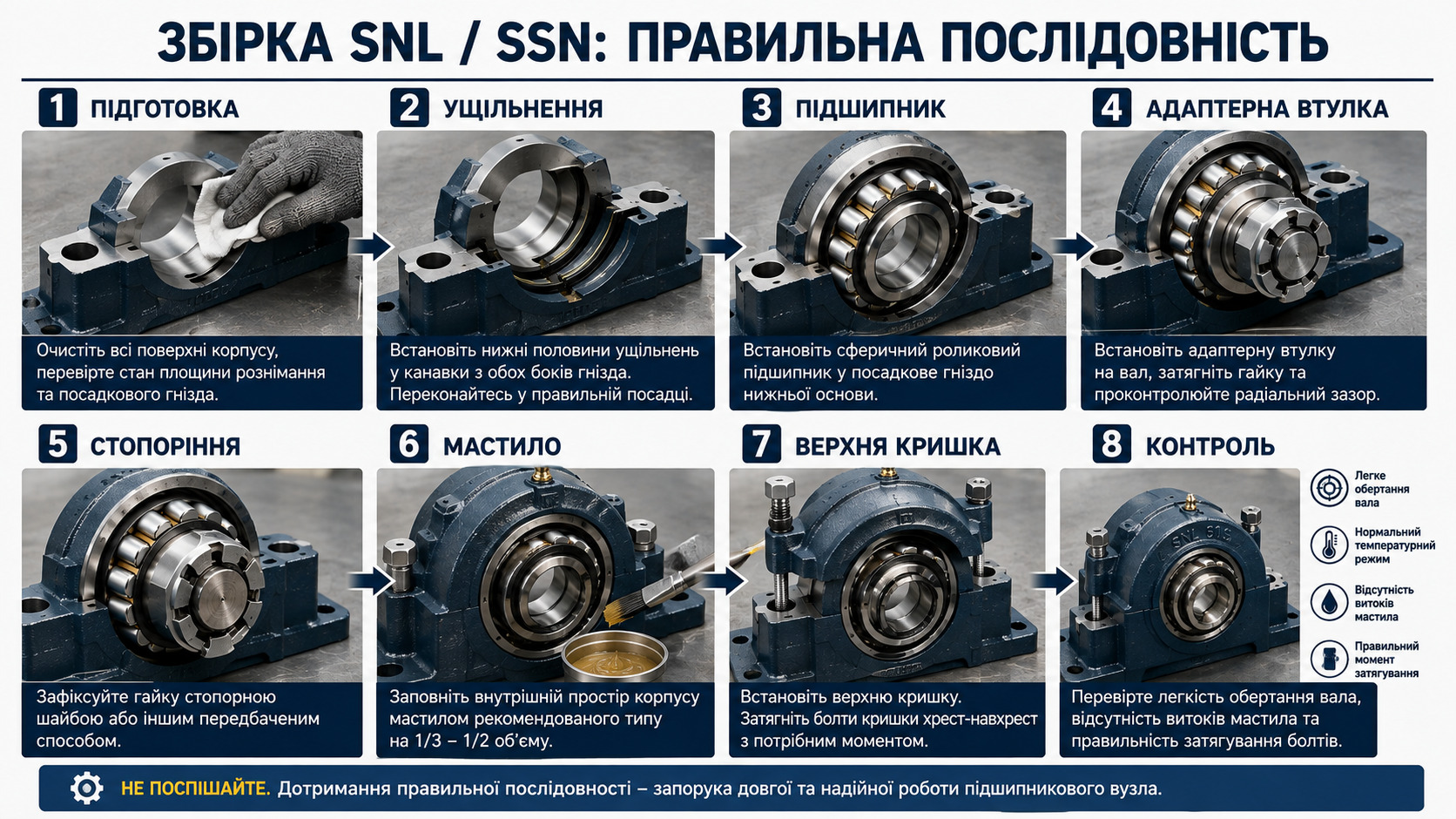

Ось послідовність, якої ми рекомендуємо дотримуватися щоразу. Кожен крок - конкретна дія з конкретним контрольним результатом.

Крок 1 - Підготовка і огляд деталей

• Протріть посадкове гнізло корпусу чистим дрантям, змоченим уайт-спіритом. Огляньте на предмет забоїн, іржі, задирок.
• Перевірте площину рознімання: вона має бути чистою і рівною. Легкі подряпини - зачистити, серйозні пошкодження - привід для заміни корпусу.
• Переконайтеся, що нижня половина і кришка - від одного корпусу. Серійний номер вибитий на обох половинах.
• Перевірте підшипник: обертання зовнішнього кільця має бути плавним, без хрусту. Виміряйте вихідний радіальний зазор.

Крок 2 - Встановлення нижньої половини ущільнення

• Встановіть нижні половини ущільнень у канавки основи корпусу з обох боків.
• Змастіть робочі кромки тонким шаром мастила.
• Переконайтеся у відсутності перекосу - ущільнення має лягти в канавку рівномірно по всій довжині.

Крок 3 - Укладання підшипника в нижню половину корпусу

• Нанесіть на посадкову поверхню гнізда тонкий шар мастила.
• Укладіть підшипник (з уже надітою втулкою, але ще не затягнутою гайкою) у нижню половину гнізда.
• Зовнішнє кільце має лягти в гніздо без похитування і перекосу.

Крок 4 - Монтаж втулки і затягування гайки

• Загорніть гайку від руки.
• Затягніть гайку ключем, контролюючи зменшення радіального зазору за таблицею.
• При методі кута повороту - догвинтити на нормований кут після затягування «від руки».
• Перевірте залишковий зазор: він має відповідати нормі для даного типорозміру.

Крок 5 - Стопоріння гайки

• Встановіть стопорну шайбу з лапкою.
• Загніть один пелюсток у паз гайки, другий - на грань.
• Пелюстки загинаються в різні сторони - це обов'язкова умова надійного стопоріння.

Крок 6 - Набивання мастила в корпус

• Заповніть нижню половину корпусу мастилом. Рекомендоване заповнення - від 30 до 50% вільного об'єму порожнини корпусу.
• Типова помилка - набити мастило «під зав'язку». Надлишок мастила викликає перегрів підшипника інтенсивніше, ніж його нестача. Це не перебільшення - це фізика перемішування в'язкого середовища.
• Нанесіть мастило також на верхню частину підшипника.

Крок 7 - Встановлення верхніх ущільнень і кришки

• Встановіть верхні половини ущільнень у канавки кришки.
• Накладіть кришку на основу, суміщуючи посадкові поверхні без перекосу.
• Загорніть болти кришки від руки.
• Затягніть болти хрест-навхрест, у два проходи: перший - 50% номінального моменту, другий - повний момент.

Моменти затягування болтів кришки для основних типорозмірів SNL:

Крок 8 - Фінальний контроль

• Перевірте момент затягування всіх болтів кришки динамометричним ключем.
• Проверніть вал вручну - обертання має бути плавним, без ривків і заїдань.
• Переконайтеся, що ущільнення не виступають за площину корпусу і не торкаються вала з перекосом.
• Перевірте наявність мастила в прес-мастильниці та його вільне надходження в порожнину корпусу.

Адже більшість відмов, які виглядають як «підшипник виявився бракованим», насправді - результат помилок при збірці. Розберемо найпоширеніші.

Переплутані верхня і нижня половини корпусу. Основа і кришка обробляються в зборі - посадкове гніздо розточується одразу в обох половинах. Кришка від іншого корпусу тієї самої серії не матиме тієї самої геометрії гнізда. Результат - овальність гнізда, нерівномірний натяг, підвищена вібрація, ранній вихід з ладу підшипника.

Підшипник встановлений без мастила «тимчасово, поки не запустимо». Десять хвилин роботи без мастила при реальному навантаженні можуть знищити підшипник, який міг би працювати роками. Мастило закладається до запуску - без винятків.

Неправильна група зазору. Встановили C2 замість C3 - підшипник після затягування втулки і нагріву до робочої температури працює з нульовим або від'ємним зазором. Перегрів, пітинг на доріжках кочення, відмова раніше розрахункового терміну в кілька разів.

Втулка недотягнута. Гайка загвинчена «достатньо», але без контролю зазору. Підшипник не отримав необхідного натягу, при ударному навантаженні починається провертання кільця. Провертання - це задир вала і посадкової поверхні корпусу. Ремонт обходиться незрівнянно дорожче, ніж правильний монтаж.

Ущільнення перевернуте робочою кромкою назовні. Манжета в такому положенні не утримує мастило всередині, а тільки заважає. Через 50-100 годин роботи - сухий підшипник і забруднене мастило.

Болти кришки затягнуті з перекосом. Один болт затягнутий повністю, другий ще «від руки» - кришка деформує посадкове гніздо. Через 200-300 годин роботи - тріщина в корпусі. Тільки хрест-навхрест, тільки в два проходи.

Мастила забагато. Підшипник, утоплений у мастилі, перегрівається сильніше, ніж підшипник з недостатком мастила. Надлишок мастила створює гідравлічний опір тілам кочення. 30-50% об'єму порожнини - і не більше.

Правильно зібраний вузол - це лише початок. Далі він потребує уваги, хоч і мінімальної.

Дозаправлення мастила. Періодичність залежить від швидкості вала, температури, умов середовища. Орієнтовна формула для пластичного мастила:

Ознаки того, що вузол час розкрити:

• підвищення температури корпусу вище 70-80°C в робочому режимі;
• поява нехарактерного шуму - гудіння, хрускоту, періодичного постукування;
• витік мастила через ущільнення;
• вібрація на частотах, характерних для дефектів підшипника (діагностика за віброаналізом).

Тут і проявляється головна цінність розбірного корпусу при технічному обслуговуванні. Заміна підшипника, ущільнень або ревізія вузла - без зняття вала. Відкрутили кришку, оглянули підшипник і мастило, замінили що потрібно, закрили. На великих виробництвах це економить години простою при кожному плановому ТО.

Контроль затягування болтів кришки рекомендується проводити після перших 4-8 годин роботи під навантаженням. Теплові деформації і усадка ущільнень можуть незначно знизити фактичний момент затягування.

Комплект для розбірного корпусного вузла складається з чотирьох позицій, і кожну потрібно вибирати усвідомлено.

При зверненні до постачальника достатньо повідомити:

• діаметр вала під посадку;
• радіальне та осьове навантаження на вузол (або тип і потужність обладнання);
• частоту обертання вала;
• робочу температуру і умови середовища (пил, волога, агресивні речовини);
• тип монтажу втулки (є чи доступ до торця вала).

За цими даними підбирається весь комплект. Ніякої магії - тільки фізика навантажень і здоровий глузд.

У каталозі Промтехімпорту представлені корпусні підшипникові вузли від провідних виробників - SKF, FAG, SNR, CX, ZVL Slovakia та інших брендів. Більшість позицій є в наявності, решта - під замовлення протягом 5 робочих днів. Ми рекомендуємо уточнювати наявність і технічні характеристики у спеціалістів компанії: грамотний підбір на етапі замовлення коштує незрівнянно дешевше, ніж перебирання вузла після невдалого запуску.

Розбірний корпус - це не компроміс між надійністю та зручністю монтажу. Це інженерне рішення, яке при правильній збірці працює роками без сюрпризів. Головне - не поспішати, дотримуватися послідовності і контролювати те, що піддається вимірюванню. Все інше зробить правильно підібраний комплект деталей.
