Ступичні вузли та підшипники сівалок John Deere та Kinze підбір позицій з квадратним і шестигранним отвором

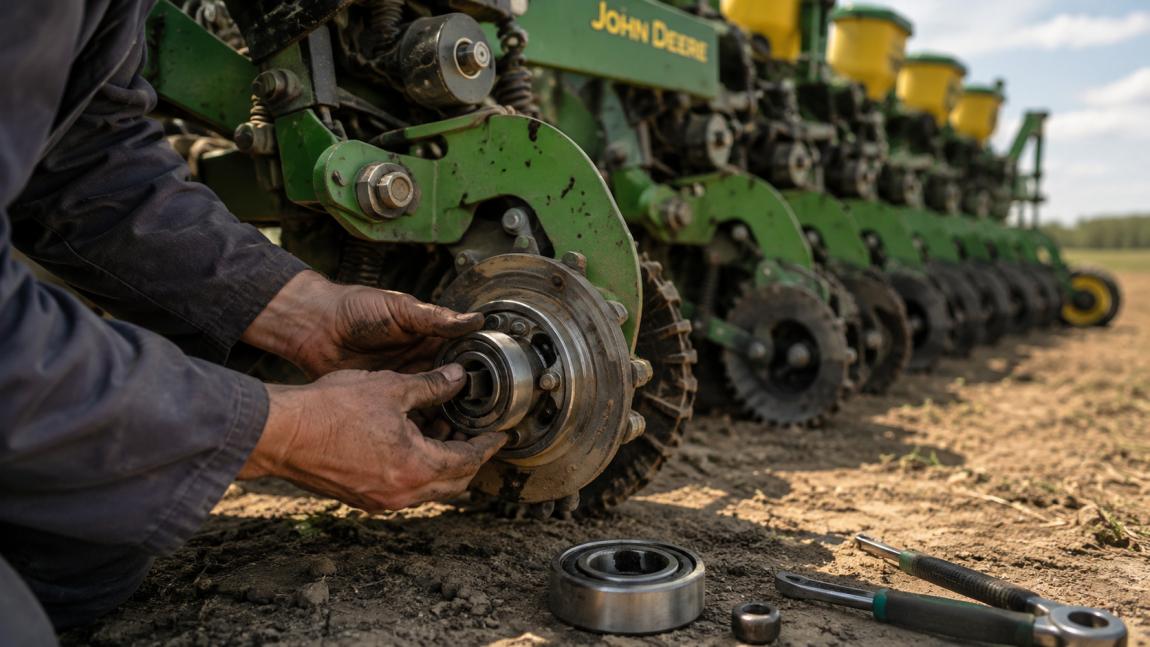

Сівалка зупинилася в розпал сівби. Двигун працює, гідравліка в порядку, а секція не обертається або клинить прямо в борозні. Досвідчений механік одразу знає: швидше за все, справа в маточному підшипнику. Саме цей невеликий, але критично важливий елемент найчастіше виходить з ладу в найнепідходящий момент - і саме про нього рідше за все думають під час планового обслуговування.

Для власників і операторів сівалок John Deere і Kinze тема підбору маточних підшипників стоїть особливо гостро. Адже ці машини працюють з дюймовими посадковими розмірами та нестандартними формами отворів під вал - квадратними і шестигранними. Помилитися при підборі легко. А ціна помилки - зупинка в найгарячіший сезон.

У цій статті ми розберемо все: від конструкції маточного вузла та принципової відмінності квадратного отвору від шестигранного - до конкретних артикулів, таблиць сумісності та практичних порад щодо монтажу.

Саме тут більшість механіків і роблять фатальну помилку. Давайте розберемося раз і назавжди.

John Deere - це, мабуть, найпоширеніша марка сівалок на українському ринку. Маточні проблеми найчастіше зустрічаються на таких моделях:

• John Deere 7000 і 7200 - класика, якої в Україні тисячі одиниць;
• John Deere 1750 і 1760 - рядові сівалки точного висіву;
• John Deere DB серія (DB60, DB80) - широкозахватні машини з великою кількістю секцій і, відповідно, великою кількістю маточних вузлів.

Таблиця підбору: John Deere

Зверніть увагу: всі артикули підшипників у цій таблиці - дюймові серії. Це принципово важливо при підборі. Адже якщо ви спробуєте підібрати метричний аналог «за близькими розмірами» - отримаєте невідповідність за конусністю доріжок, а значить, неправильний розподіл навантаження та прискорений знос.

Всі перелічені позиції - роликові конічні підшипники дюймових серій. Саме такі представлені в каталозі маточних підшипників на сайті Промтехімпорт, де доступна фільтрація за внутрішнім діаметром, зовнішнім діаметром і висотою - що суттєво спрощує підбір за фактичними розмірами знятого підшипника.

Kinze - американський виробник, і його сівалки побудовані на тих самих дюймових стандартах, що й John Deere. Однак у Kinze є ряд конструктивних особливостей, які потрібно враховувати при підборі.

Головна відмінність: у сівалках Kinze шестигранний отвір зустрічається значно частіше, ніж у John Deere аналогічного призначення. Це пов'язано з більш агресивною конструкцією приводних вузлів висівних секцій - Kinze спочатку проектувалася під вищі швидкості сівби та підвищені навантаження на привод.

Також варто враховувати: деякі вузли Kinze візуально схожі на аналогічні вузли JD, але мають інший розмір шестигранника або квадрата. Плутанина тут - одна з найпоширеніших і найдорожчих помилок.

Таблиця підбору: Kinze

Ще раз підкреслимо: не варто переносити артикули з таблиці JD до таблиці Kinze «методом аналогії». Навіть якщо зовні вузли виглядають однаково - розмір шестигранника або квадрата може відрізнятися на один типорозмір, а це вже принципово різні підшипники.

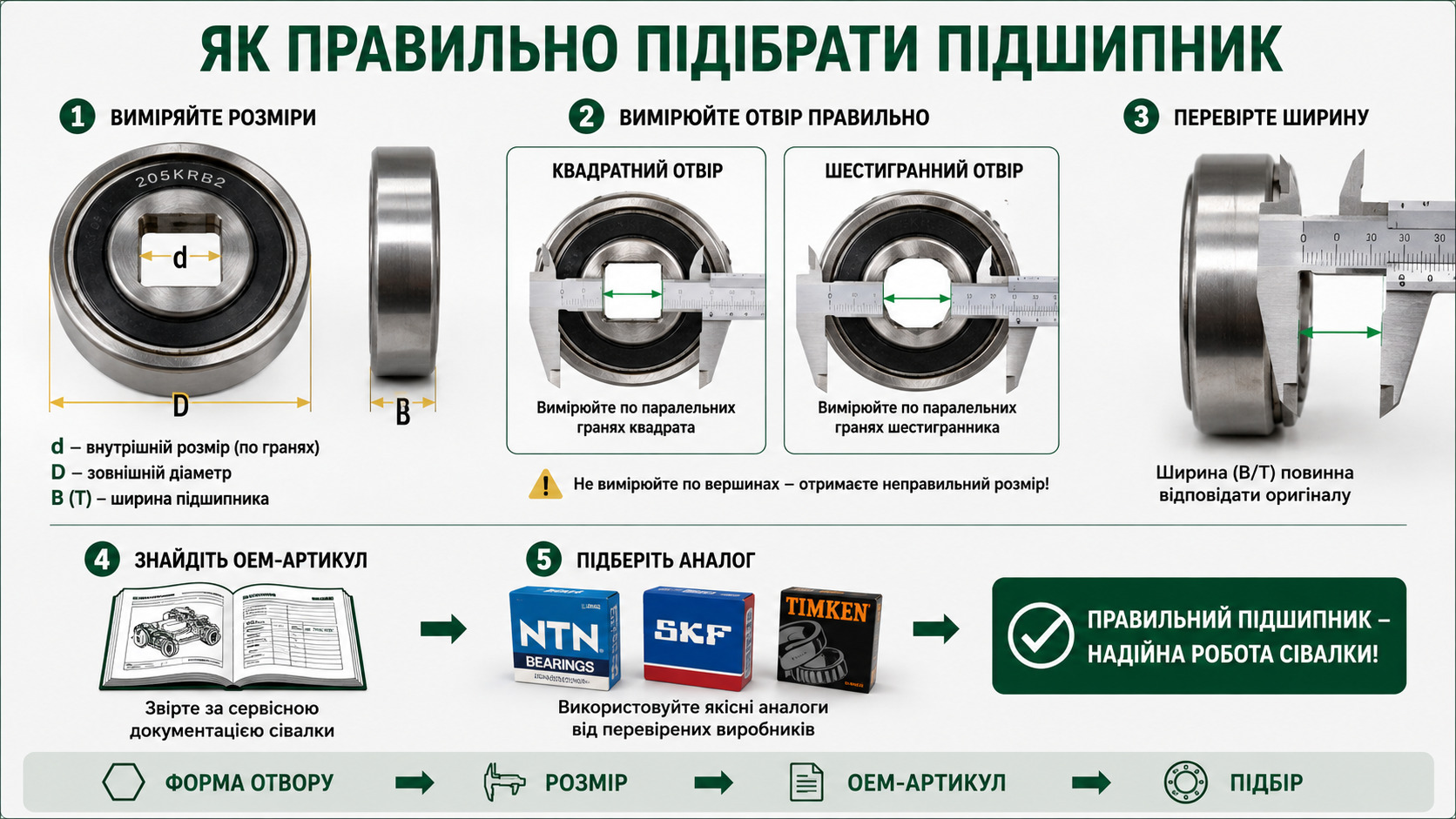

Адже навіть маючи всі таблиці під рукою, можна помилитися, якщо не дотримуватися чіткої послідовності дій. Ми рекомендуємо такий алгоритм:

1. Зняти старий підшипник і виміряти три розміри. Вам знадобляться: внутрішній діаметр (d), зовнішній діаметр (D) і висота (B або T для конічних). Вимірювання - тільки штангенциркулем, не «на око» і не «на відчуття».

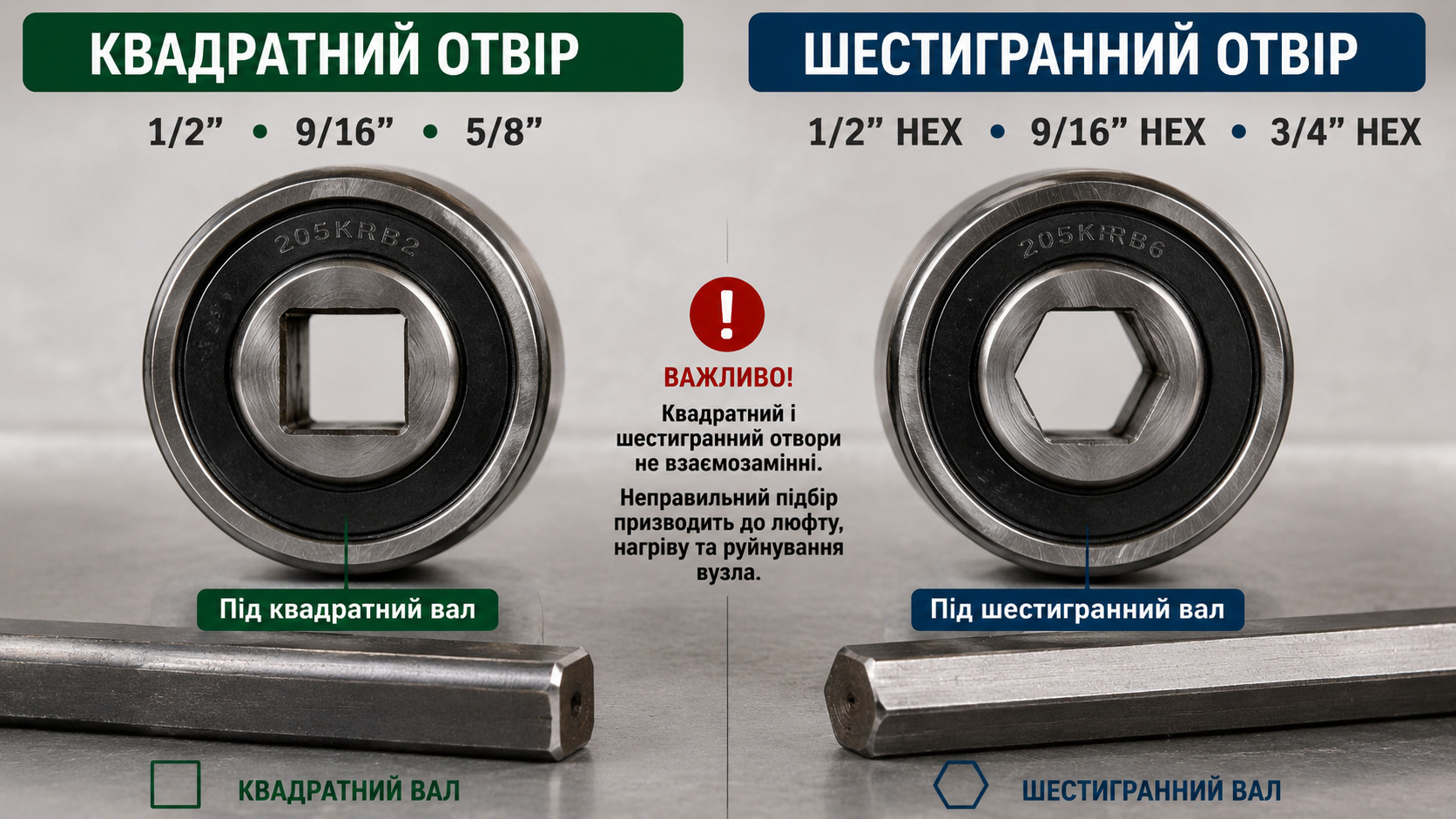

2. Визначити форму і розмір внутрішнього отвору. Знятий підшипник тримайте перед собою - форма отвору видна одразу. Розмір квадрата або шестигранника вимірюйте «під ключ» - це відстань між двома паралельними гранями. Для дюймових підшипників значення будуть кратні 1/16" (наприклад, 1/2", 9/16", 5/8", 3/4").
3. Звірити з каталогом за OEM-артикулом або за розмірами. OEM-номер - це найнадійніший шлях. Якщо бирка на підшипнику нечитабельна - використовуйте три виміряних розміри плюс форму отвору як фільтри в каталозі.
4. Вибрати виробника. На цьому кроці не поспішайте - про це докладніше в наступному розділі.
5. Перевірити наявність або оформити замовлення. Якщо потрібного артикулу немає в наявності - уточніть термін під замовлення. Для більшості позицій дюймових конічних підшипників термін постачання становить до 5 робочих днів.

І головне правило на випадок, якщо артикул зовсім не знаходиться: телефонуйте консультанту. Не гадайте, не підбирайте «схоже». Досвідчений фахівець за розмірами та описом вузла знайде потрібну позицію швидше, ніж ви витратите час на самостійний пошук.

Вибір виробника для маточного підшипника сівалки - це не питання статусу. Це питання відповідності навантаженням і умовам роботи. Ось як ми рекомендуємо підходити до цього вибору:

Преміум-сегмент

SKF, NSK, TIMKEN, FAG - найкращі варіанти для важких умов: кам'янисті ґрунти, високі швидкості сівби, багатозмінна робота без зупинки. TIMKEN історично є основним постачальником дюймових конічних підшипників саме для американської сільськогосподарської техніки - і це не випадково. Вибирайте преміум, якщо сівалка працює інтенсивно і простій у розпал сезону неприпустимий.

Середній сегмент

CX (Польща), ZKL, FLT, SNR, NTN, KOYO - оптимальне співвідношення ціни та ресурсу для більшості завдань. CX Poland - один з найдоступніших і при цьому стабільних за якістю варіантів для дюймових серій, широко використовуваних у JD і Kinze. Для стандартної посівної кампанії у нормальних умовах - відмінний вибір.

Бюджетний сегмент

FO Bearings, MTM, SKL та аналоги - підійдуть як тимчасове рішення або для техніки з низькою інтенсивністю використання. Не варто ставити бюджетний підшипник на секцію, яка сіє 24 години на добу. Але для резервної машини або разової заміни «дотягнути до кінця сезону» - прийнятно.

Практична рекомендація: не економте на підшипнику в сівбу. Вартість простою сівалки на один день у квітні або травні незрівнянна з різницею в ціні між бюджетним і середнім сегментом. Адже справа не в самому підшипнику - справа в тому, що він тягне за собою всю зупинку техніки, виклик механіка і втрату оптимального агростроку.

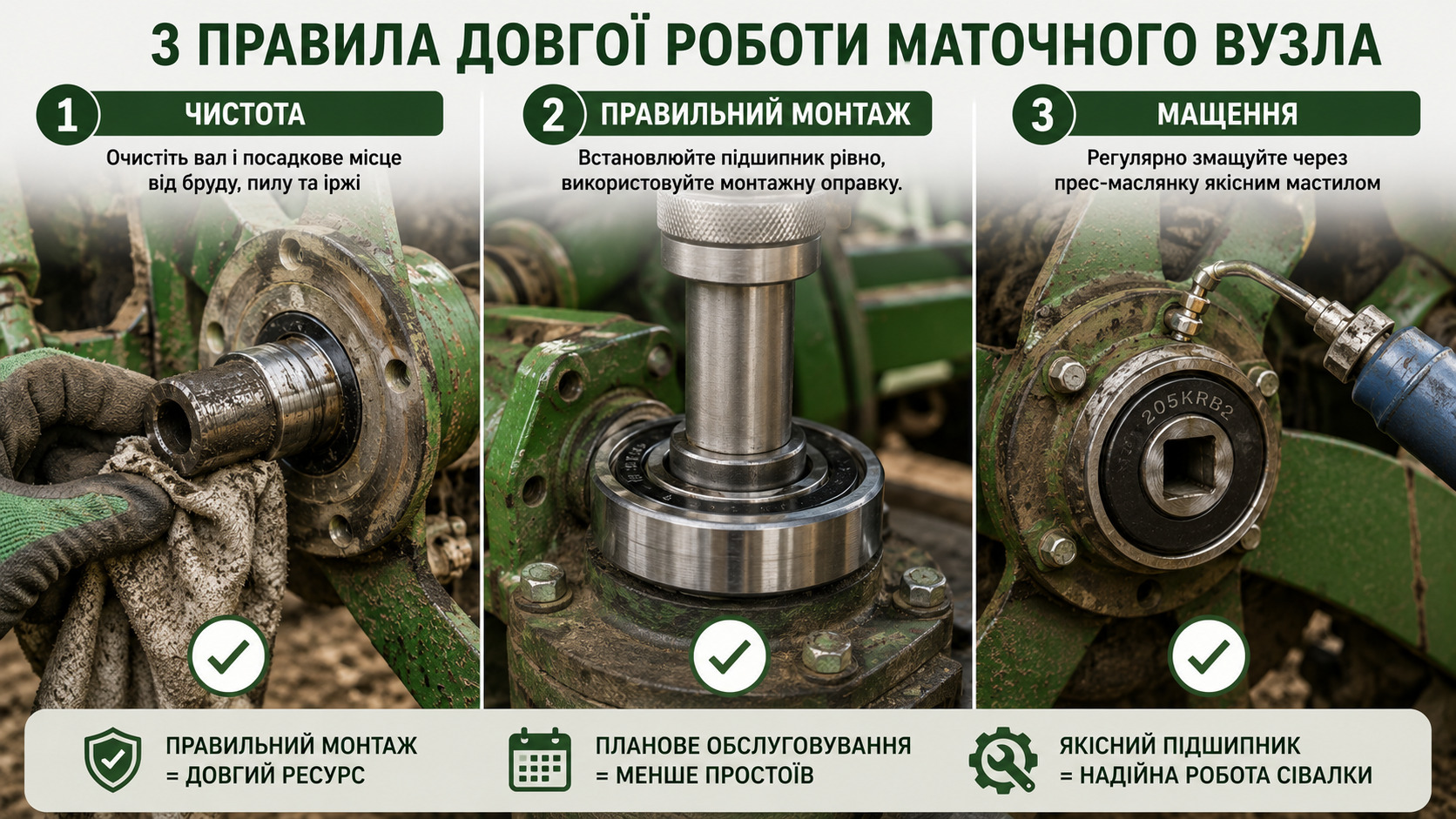

Можна купити підшипник правильного артикулу від правильного виробника - і все одно вбити його за сезон. Причина майже завжди одна: неправильний монтаж. Запам'ятайте три правила.

Правило перше - чистота посадкового місця

Абразив - головний ворог підшипника. Перед встановленням посадкове місце на валу та в маточині потрібно ретельно очистити від бруду, залишків старого мастила та продуктів зносу. Будь-яка піщинка між внутрішнім кільцем і валом з часом створить точковий знос, який перетвориться на люфт, а потім - на руйнування вузла.

Правило друге - правильний натяг

Підшипник не повинен хитатися на валу і не повинен тріскатися при запресуванні. Зусилля потрібно прикладати строго по осі - через монтажну оправку або спеціальний знімач. Жодного молотка по торцю корпусу. Кріпильну гайку затягуйте до моменту, зазначеного в сервісній документації - не «від руки» і не «до упору».

Правило третє - мащення

Для маточних підшипників сівалок використовуйте літієве мастило класу NLGI 2 або спеціалізоване мастило для сільськогосподарської техніки. Закладайте мастило акуратно, без повітряних бульбашок. Якщо в маточині передбачена прес-маслянка - використовуйте її при кожному технічному обслуговуванні, не рідше ніж раз на 50 моточасів роботи.

Ознаки того, що підшипник незабаром вийде з ладу

• Сторонній шум при обертанні секції - хрускіт, гул, скрегіт;
• Відчутний люфт колеса або диска секції при погойдуванні руками;
• Нагрів маточини після роботи - норма це теплий корпус, не гарячий;
• Сліди витікання мастила - значить, ущільнення вже порушено.

І ще одне важливе правило, про яке часто забувають: міняйте підшипники парами. Якщо в секції два маточних підшипники і один вийшов з ладу - другий пропрацював стільки ж і перебуває в такому ж стані зносу. Замініть обидва. Інакше через 50-100 годин зупинитеся знову.

Квадратний або шестигранний отвір, дюймовий типорозмір, правильний виробник і грамотний монтаж - кожен з цих факторів безпосередньо впливає на те, як довго працюватиме ваша сівалка без зупинки. Помилка на будь-якому з цих етапів - це не просто «неправильна запчастина». Це зупинка в найвідповідальніший момент сезону.

Ми рекомендуємо не відкладати підготовку до сівби: перевірте стан маточних вузлів заздалегідь, уточніть артикули за своїми моделями та сформуйте складський запас для кожної секції. Роликові конічні підшипники дюймових серій для John Deere і Kinze - в наявності та під замовлення з доставкою по Україні за 5 днів. Для підбору за розмірами або OEM-артикулом звертайтеся до фахівців: +380 (97) 333-55-10, +380 (99) 333-55-10, або напишіть на sales@promtehimport.com.

Техніка, за якою стежать, - не підводить у полі. Можете не сумніватися.
