Підшипники для дискових борон та сівалок Lemken, Horsch, Great Plains: підбір за оригінальними артикулами (OEM) на аналоги

Уявіть: розпал сівби, квітень, кожна година на рахунку. І ось - підшипник дискової секції сівалки вийшов з ладу. Дилер каже "оригінал під замовлення, чекайте тиждень". Господарство стоїть. Знайомо? Саме в такі моменти більшість механіків вперше замислюються: а чи немає нормального аналога, який можна купити просто зараз?

Адже оригінальна запчастина від дилера - це не завжди синонім надійності. Це синонім націнки, логістики і чужого графіка. Підшипник, який стоїть у бороні Lemken або сівалці Horsch, у більшості випадків є стандартним виробом світового виробника - просто упакованим під OEM-артикул. І купити його аналог за тим же типорозміром, у перевіреного бренду, за розумні гроші - абсолютно реально.

У цій статті ми проведемо для вас детальний розбір: як розшифрувати OEM-артикул, які підшипники реально стоять у вузлах Lemken, Horsch і Great Plains, і як грамотно підібрати аналог без ризику для техніки.

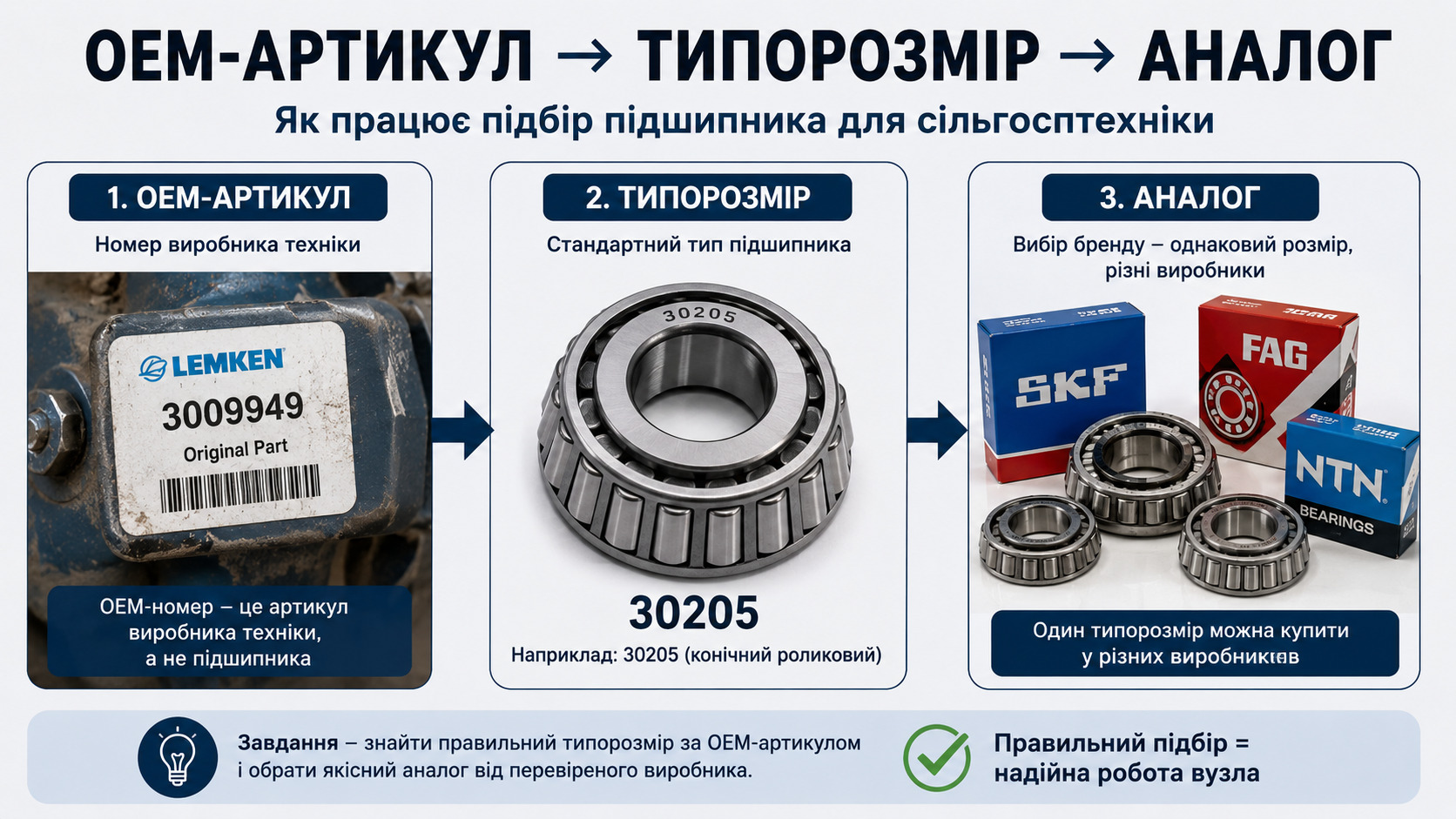

Ось що важливо зрозуміти з самого початку: OEM-номер (Original Equipment Manufacturer) - це артикул виробника техніки, а не артикул підшипника. Це принципова різниця.

Коли Lemken замовляє підшипники для своїх борін, він отримує стандартні вироби від SKF, FAG, NTN або іншого виробника - і присвоює їм власний номер у своїй системі каталогів запчастин. Той самий підшипник під номером, наприклад, SKF 30205 J2 у каталозі Lemken може значитися як 3009949 або подібний внутрішній код.

Чому виробники техніки це роблять? Все просто:

• Прив'язка клієнта до дилерської мережі
• Контроль ланцюга постачань і якості
• Можливість змінювати постачальника підшипників без зміни каталогу

Де шукати оригінальний OEM-артикул:

• На корпусі підшипника або маточини (часто вибитий або нанесений на етикетці)
• В офіційному каталозі запчастин виробника (Lemken eShop, Horsch Parts, Great Plains Parts)
• У сервісній документації до машини (workshop manual)
• На сайті дилера при пошуку за VIN-кодом або серійним номером машини

Як тільки у вас є OEM-номер - далі завдання вирішується через крос-референс. Про це докладно розповімо нижче.

Техніка Lemken - одна з найпоширеніших в українських і європейських господарствах. Дискові борони серій Heliodor і Rubin, а також сівалки Solitair експлуатуються в найрізноманітніших умовах - від легких супіщаних до важких суглинкових ґрунтів.

Найбільш навантажені вузли, де підшипники виходять з ладу найчастіше:

• Маточинні вузли дискових робочих органів
• Підшипники опорних коліс
• Підшипники прикочувальних котків
• Вузли висівних секцій сівалок (вал котушки, прикочувальне колесо)

Нижче - таблиця найходовіших підшипників для техніки Lemken з розшифруванням OEM-артикулів і робочими аналогами:

На що звернути увагу при підборі для Lemken:

• Зазор C3 vs CN - для маточин дисків, що працюють при ударних навантаженнях і з нагрівом, кращий зазор C3. Для висівних апаратів - стандартний CN.
• Ущільнення - у відкритих маточинних корпусах з окремим сальником ставлять відкриті підшипники. У закритих картриджах - тільки 2RS.
• Виконання фланця - деякі вузли Lemken використовують підшипники з фланцем (серія FL). При заміні важливо зберегти це виконання.

Техніка Horsch відрізняється агресивною конструкцією дискових секцій - високі навантаження на кожну точку опори, великі діаметри дисків, інтенсивний режим роботи. Саме тому у вузлах Horsch найчастіше зустрічаються не метричні, а дюймові серії конічних підшипників.

Це перша пастка для механіка, який шукає аналог "за розміром зовні". Адже дюймовий підшипник і метричний зі схожими габаритами мають різний кут конуса, інше співвідношення навантажень і, відповідно, інший ресурс у конкретному вузлі.

Найчастіші заміни для техніки Horsch:

Часта помилка при підборі аналогів для Horsch - плутанина між схожими артикулами різних модифікацій однієї машини. Наприклад, Maestro 12 SW і Maestro 8 SW використовують схожі за розміром, але різні за навантажувальною характеристикою підшипники. Завжди уточнюйте рік випуску та серійний номер машини.

Щодо ущільнень: більшість маточинних вузлів Horsch використовують відкриті конічні підшипники з окремим лабіринтним ущільненням корпуса. Ставити замість них 2RS - помилка. Вбудоване ущільнення не розраховане на такий абразив і швидко руйнується, після чого мастило піде.

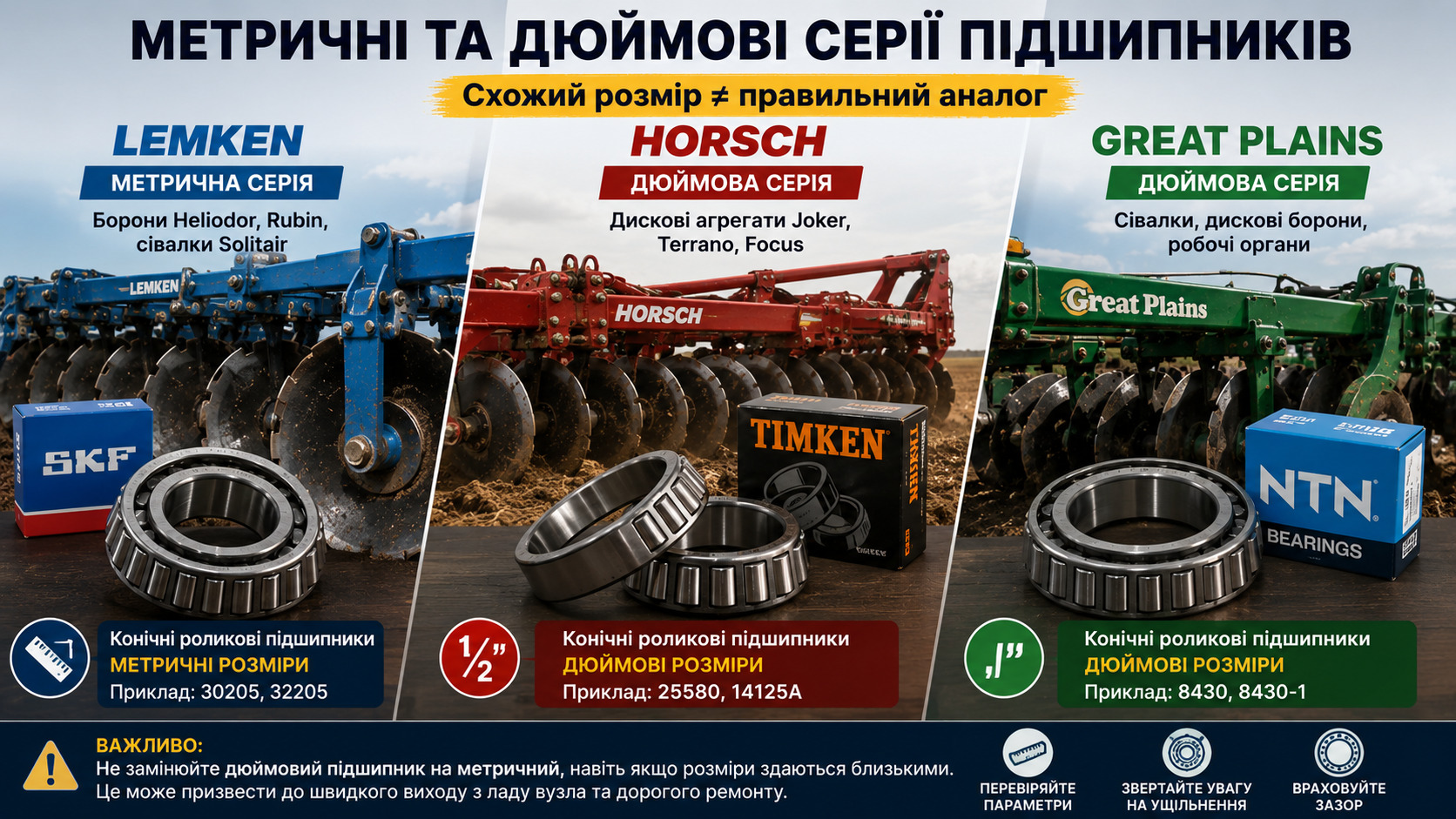

Якщо Lemken і Horsch - це європейська конструкторська школа з переважно метричними розмірами, то Great Plains - це Америка. А значить - майже виключно дюймові серії, дюймові різьби і дюймова логіка.

Не поспішайте цього боятися. Адже дюймові конічні підшипники - це давно стандартизований світовий продукт. Їх випускають SKF, TIMKEN, NTN, CX, ZKL, FO Bearings та інші виробники. Знайти аналог - не проблема, якщо знати типорозмір.

Найходовіші дюймові серії в техніці Great Plains:

• Серія LM - легка серія, застосовується в опорних і прикочувальних вузлах
• Серія L - середня серія, маточини дисків малого діаметра
• Серія HM - середньо-важка, основні маточинні вузли дискових секцій
• Серія JL - вузька серія, застосовується в стиснених просторах секцій

Важливий момент щодо Great Plains: метричного еквівалента для більшості дюймових конічних пар не існує. Не намагайтеся підібрати "близький за розміром" метричний аналог - кут конуса, посадкові поверхні та навантажувальні характеристики будуть іншими. Тільки точний дюймовий типорозмір.

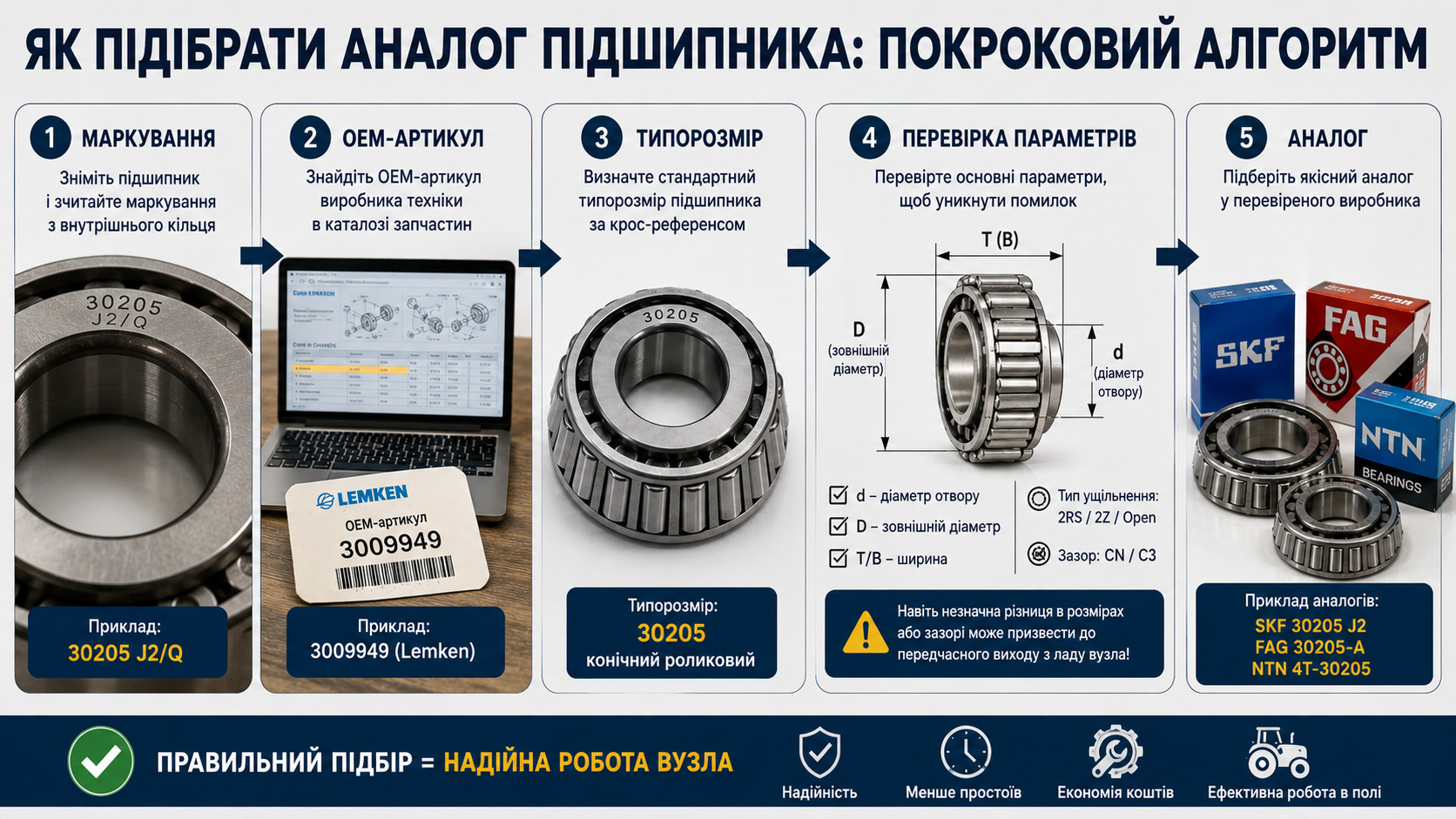

Отже, у вас на руках зношений підшипник і завдання знайти заміну. Ось як ми рекомендуємо діяти:

1. Зняти підшипник і прочитати маркування на кільці. На внутрішньому або зовнішньому кільці завжди вибите маркування. Навіть на сильно зношеному підшипнику воно зазвичай читається. Це ваш перший орієнтир - іноді на ньому вже написано все, що потрібно.
2. Звірити з OEM-каталогом виробника техніки. Відкриваєте каталог Lemken eShop, Horsch Parts або Great Plains Parts, вводите серійний номер машини і знаходите позицію підшипника. Отримуєте OEM-артикул.
3. Знайти крос-референс. Використовуйте онлайн-сервіси: SKF Bearing Select, FAG Medias, INA CAD Library, або загальні бази типу bearing.guru, simplybearings. Вводите OEM-номер - отримуєте стандартний типорозмір.
4. Перевірити три ключові параметри:
   • d - внутрішній діаметр (посадка на вал)
   • D - зовнішній діаметр (посадка в корпус)
   • T / B - висота (ширина) підшипника
   • Тип ущільнення - відкритий, 2RS, 2Z
5. Уточнити клас зазору. Для ударних навантажень і вузлів з нагрівом - зазор C3. Для стандартних умов - CN (нормальний). Ставити C3 замість CN можна - у сільськогосподарській техніці це часто навіть краще. Зворотна заміна - ні.
6. Перевірити посадки. Клас точності P0 достатній для більшості вузлів сільськогосподарської техніки. Але посадка по валу і корпусу повинна відповідати оригінальній - це перевіряється за технічною документацією або вимірюванням.

Чого точно не робити:

• Брати "схожий" підшипник без перевірки зазору - особливо небезпечно для маточинних конічних пар
• Ставити метрику замість дюймової серії "тому що розмір близький"
• Ігнорувати тип ущільнення - відкритий підшипник у закритому картриджі швидко набере бруду
• Купувати без перевірки маркування - на ринку багато контрафакту під відомими брендами

Питання брендів - найгостріше в будь-якій розмові механіків. У кожного є "улюблений" виробник і "прокляткий". Ми постараємося дати чесну відповідь, без реклами.

Преміум-сегмент: SKF, FAG, TIMKEN

Виправданий там, де простій коштує дорожче за підшипник. Для техніки, яка працює 24/7 в напружений сезон, або для вузлів з важким доступом - це ваш вибір. Ціна вища, але ресурс у середньому на 30-50% більший, ніж у середнього сегмента.

Середній сегмент: CX (Польща), ZKL (Чехія), NTN, KOYO, SNR

Оптимальне співвідношення ціни та ресурсу для більшості господарств. CX Poland - особливо добре зарекомендував себе саме в сільськогосподарській техніці. ZKL - чеське виробництво, стабільна якість. NTN і KOYO - японська школа за розумною ціною.

Бюджетний сегмент: FO Bearings, MTM, KYK

Підходять для техніки, що працює в легких умовах, для сезонної заміни у вузлах з частим обслуговуванням. Не рекомендуємо для основних маточинних вузлів важких дискових борін - надто високий ризик передчасного виходу з ладу при пікових навантаженнях.

Чесно про ГПЗ

Підшипники Державного підшипникового заводу - прийнятне рішення для радянської та пострадянської техніки, де типорозміри збігаються і немає екстремальних навантажень. Для сучасних європейських і американських машин - не найкращий вибір: допуски та якість термообробки поступаються європейським аналогам у тому ж ціновому сегменті.

Головний висновок: не бренд вирішує долю підшипника в полі. Вирішує правильний типорозмір, правильний зазор і правильна установка. Дорогий підшипник неправильного зазору вийде з ладу швидше, ніж недорогий, але правильно підібраний.

За роки практики накопичується цілий каталог "класичних" помилок при заміні підшипників у сільськогосподарській техніці. Ось найпоширеніші:

1. Установка без контролю натягу посадки. Конічний підшипник у маточині вимагає правильного осьового зазору після затяжки гайки. Надто слабо - підшипник буде хитатися і розіб'є посадкове місце. Надто сильно - перегрів і передчасний знос. Контролюйте момент затяжки за технічною документацією.
2. Монтаж "молотком по кільцю". Удар по внутрішньому кільцю через зовнішнє - прямий шлях до пошкодження доріжок кочення ще при установці. Використовуйте монтажну оправку або прес.
3. Неправильне мащення. Надто багато мастила - так само погано, як надто мало. Надлишок створює тиск, який руйнує ущільнення. Набивайте підшипник на 1/3 - 1/2 вільного об'єму корпуса.
4. Ігнорування стану посадкового місця. Якщо маточина розбита - новий підшипник не врятує. Перевірте діаметр посадкового місця перед установкою. Допуск для більшості маточинних вузлів - не більше 0,02-0,03 мм від номіналу.
5. "Зовні однаковий - значить підійде". Найнебезпечніша омана. Два конічні підшипники з однаковими d, D, T можуть мати різний кут конуса, різний зазор і різну вантажопідйомність. Завжди звіряйте повне маркування.

Отже, підсумуємо головну думку. OEM-артикул - це не таємний код, доступний тільки дилеру. Це просто внутрішня нумерація виробника техніки, за якою криється стандартний підшипник з конкретним типорозміром, зазором і виконанням ущільнення.

Знаючи алгоритм підбору, ви можете за 15-20 хвилин знайти якісний аналог, купити його у перевіреного постачальника - і поставити техніку в роботу без тижневого очікування оригіналу від дилера. Це не економія на шкоду якості. Це грамотний підхід до обслуговування.

Ми рекомендуємо завжди тримати під рукою таблицю ходових замін для вашого парку техніки - це заощадить час у найневідповідніший момент, коли рахунок іде на години. Можете не сумніватися!
