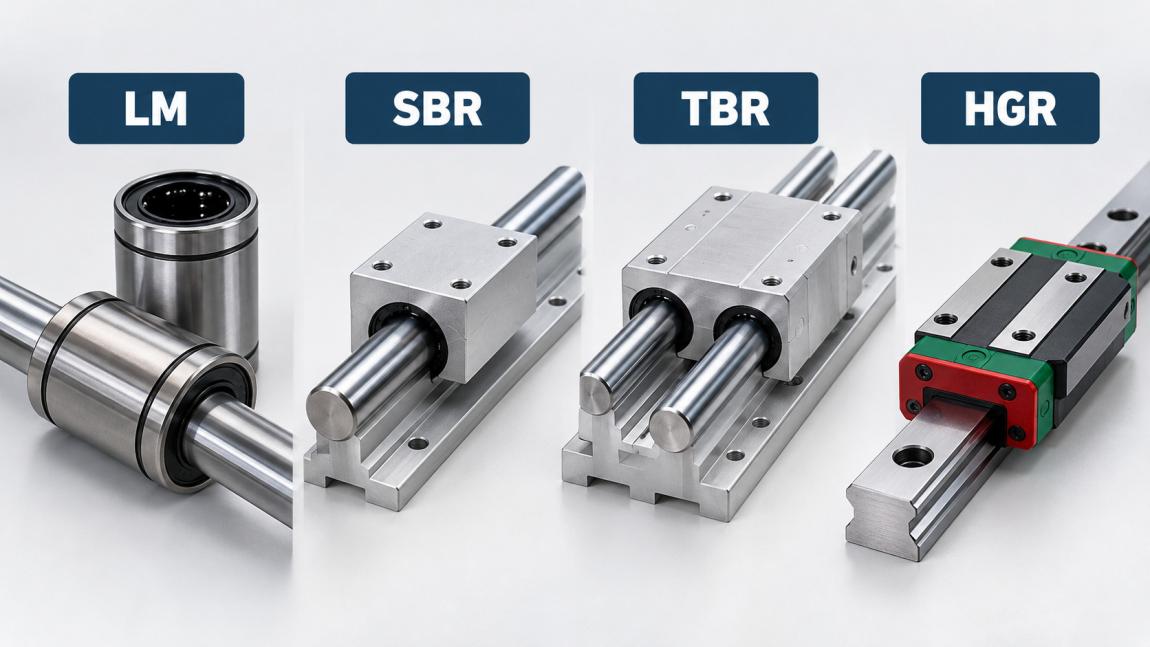

Лінійні підшипники та каретки LM, SBR, TBR, HGR: добір напрямних і кареток для верстатів з ЧПК та 3D-принтерів

Люфт у 0,1 мм - це не дрібниця. Для 3D-принтера це шарувата поверхня і змащені деталі. Для фрезерного верстата - зіпсована заготовка і витрачений час. Адже в лінійних осях похибка не компенсується і не зникає сама по собі. Вона накопичується.

Вибір системи лінійного руху - одне з тих питань, де перше враження оманює. Здається, що всі підшипники однакові: кульки, метал, ковзання вздовж вала. Однак LM, SBR, TBR і HGR - це принципово різні рішення з різними завданнями, ціною та ресурсом.

Ми розберемо кожну систему по суті: конструкцію, реальні плюси і мінуси, застосування. Щоб ви зробили вибір усвідомлено - і не переплачували там, де це не потрібно, і не економили там, де це обернеться простоєм.

Багатьох одразу вводить в оману слово «підшипник». Адже звичайний кульковий підшипник працює на обертання: внутрішнє кільце обертається відносно зовнішнього. Лінійний підшипник влаштований інакше.

Лінійний підшипник - це не вузол обертання. Це вузол ковзання вздовж осі. Кульки в ньому не котяться по кільцях, а рециркулюють вздовж вала - нескінченний замкнутий ланцюжок, який рухається разом з кареткою. Вал тут - напрямна. Підшипник - це каретка, яка по ньому їде.

Саме тому до лінійного підшипника висуваються зовсім інші вимоги, ніж до звичайного радіального. Тут критичні:

• точність і твердість поверхні вала;
• співвісність кількох опор на одній осі;
• правильний зазор між кулями та доріжкою;
• захист від пилу та абразиву, що потрапляє вздовж усієї довжини ходу.

Коли лінійний підшипник доречний? Скрізь, де потрібен рівномірний зворотно-поступальний рух з повторюваною точністю: друкуюча головка 3D-принтера, стіл ЧПУ-фрезера, каретка лазерного верстата, шток у прес-формі.

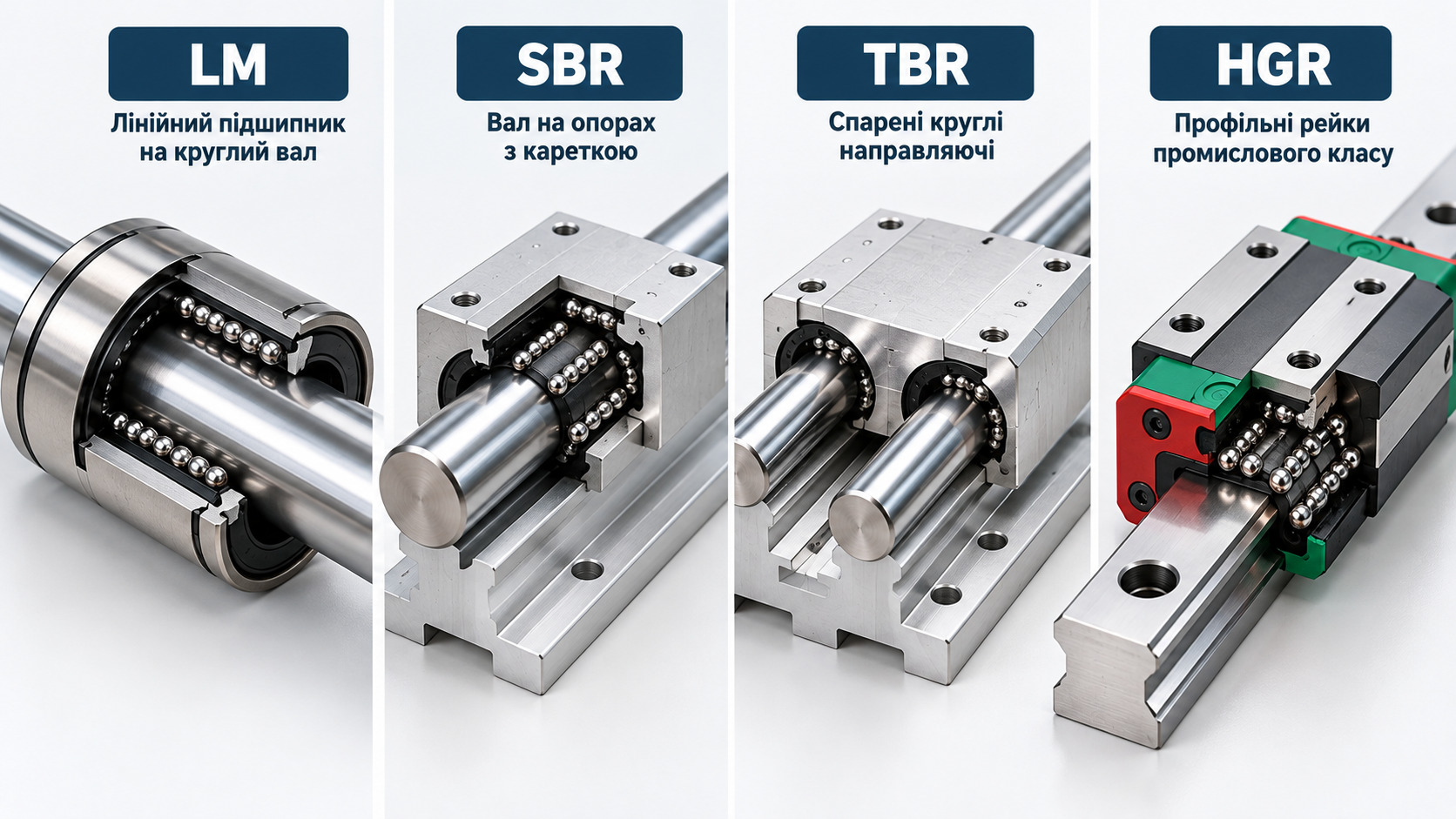

Усі чотири системи працюють за одним принципом - кочення вздовж напрямної. Але жорсткість, точність, навантажувальна здатність і вартість у них кардинально різні. Адже це не конкуренти, а ступені: кожна наступна система складніша, точніша й дорожча за попередню.

Ціни орієнтовні відносно базового комплекту LM. Точні ціни - за каталогом на дату замовлення.

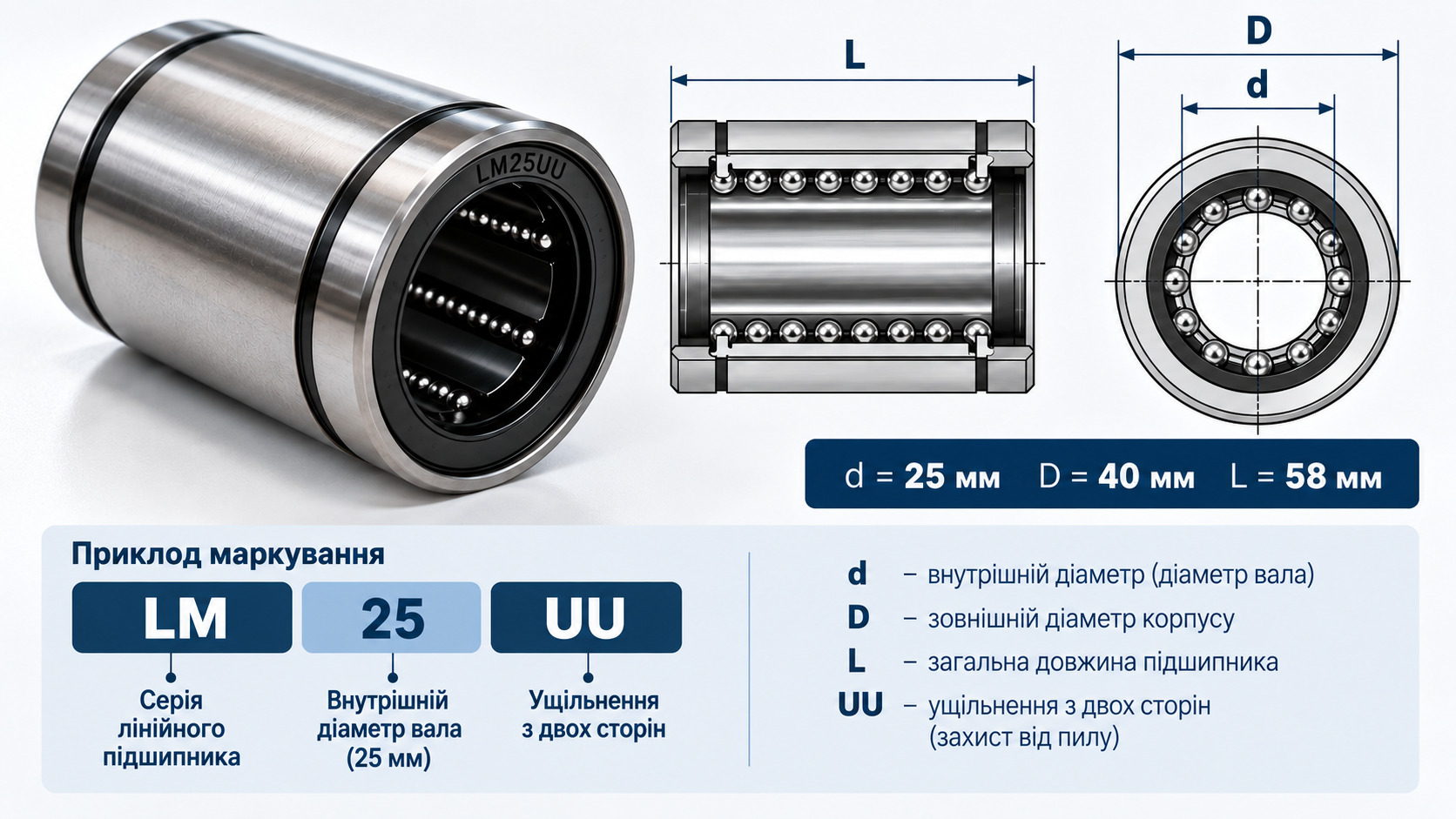

Позначення серії LM побудовано за простим принципом: LM + діаметр вала + виконання. Наприклад, LM25 UU - це підшипник для вала діаметром 25 мм, закритий (UU - два ущільнення). LMF12-UU - діаметр 12 мм, квадратний фланець.

Нижче - ключові типорозміри з нашого каталогу з розмірами та цінами:

Повний асортимент - у розділі «Лінійні підшипники» нашого каталогу. Розміри звірені з каталогами виробників на дату публікації.

Багато хто недооцінює вимоги до вала. Здається, що будь-який гладкий пруток підійде. Однак саме вал визначає, скільки прослужить лінійний підшипник - місяць або кілька років.

Запам'ятайте головне правило підбору вала для серії LM!

• Допуск діаметра: h6 (переважно) або g6. Це допуск у межах 8-13 мкм залежно від діаметра;
• Твердість поверхні: HRC 58-64. Досягається загартуванням ТВЧ або хромуванням;
• Шорсткість: Ra ≤ 0,4 мкм - полірована поверхня;
• Матеріали: сталь 40Х із загартуванням ТВЧ (універсально), нержавіюча сталь 1.4301 (для вологого або харчового середовища), вуглецева сталь з хромовим покриттям.

Що буде, якщо взяти «будь-який» вал без загартування? Дешевий гладкий вал без термообробки - і LM-підшипник перетворюється з напрямної на брязкальце за 2-4 тижні. Кульки продавлюють доріжки в м'якому металі, з'являється люфт, каретка починає вібрувати. Переробка обійдеться дорожче, ніж спочатку правильний вал.

Вибір між виконаннями UU і OP залежить не від ціни, а від конструкції осі. Адже відкритий підшипник з'явився саме для тих випадків, коли знімати вал неможливо або дуже трудомістко.

UU (закрите) - ущільнення з обох сторін, захист від пилу та вологи. Монтується надяганням на вал з торця. Навантажувальна здатність вища, ніж у OP того ж діаметра. Це основне виконання для більшості завдань.

OP (відкрите) - поздовжній проріз уздовж усього корпусу. Монтується поперек вала - вал не потрібно виймати. Навантажувальна здатність трохи нижча через відсутність частини бігової доріжки. У запиленому середовищі без додаткового кожуха не ставити.

Коли OP необхідний:

1. Вал зафіксований з обох сторін і не виймається при обслуговуванні.
2. Вісь довга, на ній кілька посадкових місць - повне розбирання займає надто багато часу.
3. Часткова заміна одного підшипника без розбирання всієї осі.

Однак якщо конструкція дозволяє зняти вал - обирайте UU. Надійніше, дешевше, кращий захист.

Фланцеві виконання спрощують монтаж каретки. Замість того щоб виточувати циліндричний отвір H7 у корпусній деталі, достатньо просвердлити отвори під болти і прикрутити підшипник до плити напряму.

LMF (квадратний фланець) - кріплення чотирма болтами до плоскої монтажної плити. Найпоширеніше рішення в DIY-порталах і каретках 3D-принтерів. Добре тримає при рівномірно розподіленому навантаженні.

LMK (круглий фланець) - кріплення трьома болтами. Підходить для круглих посадкових місць або обмеженого монтажного простору. Займає менше місця в ширину.

При цьому обидва виконання вимагають суворої співвісності з валом при монтажі. Найменший перекіс фланця відносно вала - і підшипник працюватиме з підвищеним опором і прискореним зносом.

Просте правило вибору:

• кріплення до листової металевої плити - LMF;
• кругле посадкове місце або вузький монтажний пакет - LMK.

У кожного лінійного підшипника є два ключових параметри навантаження: динамічна вантажопідйомність C (при русі) і статична C₀ (у спокої або при ударах). Вони вказані в каталозі виробника для кожного типорозміру.

Спрощений принцип вибору: навантаження на один підшипник не повинно перевищувати C/2 при безперервному русі. Запас у два рази - це не перестраховка. Це ресурс.

Сценарії для різних завдань:

Якщо не впевнені в розрахунку навантаження - напишіть нам діаметр вала, масу рухомої частини і завдання. Ми підберемо відповідний варіант.

Заводське змащення в LM-підшипнику розраховане на 50-150 км ходу залежно від швидкості, навантаження і умов роботи. Після цього - заміна або поповнення. Тому змащення не можна ігнорувати, навіть якщо вісь «ще тиха».

Періодичність обслуговування: кожні 1000 годин роботи або при перших ознаках зносу - наростаючому скрипу, вібрації, люфті більше 0,1 мм. Наростаючий скрип - це не «притирання». Це сигнал!

1. Нехромований вал без загартування під LM-підшипник. Кульки продавлюють доріжки в м'якому металі за 2-4 тижні. Люфт, вібрація, брак.
2. LM там, де потрібен SBR. Одиночний LM без опори вала не тримає консольне навантаження - вал прогинається, деталь втрачає точність.
3. Переплутали LMF і LMK при проєктуванні. Отвори не збігаються - переробка каретки або всієї монтажної плити.
4. Не перевірили паралельність валів. Каретка заклинює або швидко зношується з одного боку. Паралельність перевіряється індикатором, а не «на oko».
5. Змастили літолом або солідолом. Підвищений опір руху. На повільних подачах ЧПУ-верстата це виражається у втраті кроків і нерівномірному ході.
6. Взяли OP-виконання для запиленого середовища. Проріз - відкритий вхід для абразиву. Без захисного кожуха термін служби скорочується в рази.

Лінійні підшипники серії LM в нашому каталозі представлені в кількох цінових категоріях. Різниця в ціні - це різниця в класі виготовлення та ресурсі.

Орієнтовна вартість комплектації для різних завдань:

• 3D-принтер (6 підшипників LM8 UU): 220-350 грн на весь комплект;
• DIY-ЧПУ на SBR20 (3 осі, з валами та опорами): 2 500-4 500 грн;
• Промисловий портал HGR20 (2 осі X, 1 вісь Y, рейки + каретки): 8 000-18 000 грн.

Де не варто економити? На валу. Підшипник FO Bearings за 36 грн на правильному загартованому валу прослужить довше, ніж підшипник CX за 52 грн на нехромованому прутку. Платіть за ресурс усієї системи, а не лише за коробку з підшипником.

Люфт 0,1 мм у напрямній обходиться дорожче, ніж уся комплектація осі. І це не перебільшення!

У розділі «Лінійні підшипники» на нашому сайті працює фільтр за трьома параметрами: внутрішній діаметр (діаметр вала), зовнішній діаметр і висота. Достатньо знати розмір вала - і ви отримаєте всі відповідні варіанти.

Якщо потрібна система цілком - з валами, опорами та кареткою - дивіться розділ «Системи лінійного переміщення». Там представлені готові комплекти SBR і аналоги для різних діаметрів.

Товари в наявності відвантажуються в день замовлення (при замовленні до 15:00). Позиції під замовлення - протягом 5 робочих днів. Доставка по всій Україні. Ми також допомагаємо з підбором - напишіть нам діаметр вала і завдання, і ми підберемо оптимальний варіант.

Чим LM20 OP відрізняється від LM20 UU?

Виконанням корпусу. LM20 OP має поздовжній проріз по всій довжині - він монтується поперек вала, без зняття вала. LM20 UU - повністю закритий, монтується з торця вала. Навантажувальна здатність OP трохи нижча; у запиленому середовищі без захисту OP не ставимо.

Чи можна ставити LM-підшипник на нержавіючий вал?

Так, якщо нержавіюча сталь загартована до HRC 58-64 і вал виготовлений з допуском h6. М'яка нержавійка без термообробки - неприйнятний варіант. Твердість поверхні тут важливіша за марку сталі.

LMF чи LMK - що краще для 3D-принтера?

Залежить від конструкції каретки. LMF (квадратний фланець, 4 болти) - для кріплення до плоскої монтажної плити. LMK (круглий фланець, 3 болти) - якщо посадкове місце кругле або місця мало. Обидва варіанти працюють однаково добре при точному дотриманні співвісності з валом.

Який діаметр вала вибрати для осі порталу 500 × 500 мм?

Мінімум 20 мм для осі з робочим навантаженням до 5 кг. При шпинделі 2,2 кВт і фрезеруванні алюмінію - 25 мм. Точний розрахунок залежить від відстані між опорами і допустимого прогину. Напишіть нам параметри - підберемо.

Чи потрібне спеціальне змащення для LM-підшипників?

Так. Пластична мастило NLGI 2 на літієвій мильній основі - оптимально. Не використовуйте MoS₂-вмісні мастила (засмічують канали рециркуляції) і солідол (високий опір). Для високих швидкостей - олива ISO VG 32-46.

Що таке серія LME і чим вона відрізняється від LM?

LME - європейська метрична серія зі збільшеним зовнішнім діаметром. При тому ж діаметрі вала d LME має більший D і довжину L, ніж стандартний LM. Аналог - KB-серія (наприклад, LME20-UU відповідає KB2045-UU). Важливо враховувати при підборі корпусу: LM і LME з однаковим d в один корпус не взаємозамінні.
