Підшипники для важких агродронів та ударних БПЛА (DJI Agras, Синиця, Кажан): ходові номери, навантаження та заміна в моторах і підвісах

Агродрон за $8 000 стоїть на землі. Причина - підшипник за 80 гривень. І це не виняток, а типова історія в розпал сезону обприскування. Поле чекає, партія на виліт запланована, а дилер каже «під замовлення, два тижні».

Чому саме підшипник виходить з ладу першим - і як підібрати заміну, не зупиняючи роботу? Адже більшість сервісників вперше стикаються з цим питанням вже в полі, а не в майстерні. Тому ми розберемо, які підшипники стоять у моторах і підвісах DJI Agras, українських «Синиця» і «Кажан», дамо ходові номери, аналоги за ГОСТ і правила заміни.

Ми підбираємо підшипники з урахуванням реальних навантажень і обертів, а не за принципом «що було на складі». Саме тому цей матеріал - не просто список номерів, а робочий інструмент для тих, хто обслуговує БПЛА.

Багатьох вводить в оману сам вигляд безколекторного мотора агродрона. Невеликий, легкий, тихий. Однак за цією легкістю приховані умови роботи, які не снилися більшості промислових електродвигунів. Оберти - від 5 000 до 12 000 об/хв. Вібрації - постійні, від несучих пропелерів і нерівномірностей повітряного потоку. Хімічна агресія - пестициди, гербіциди, водяна суспензія осідають прямо на корпус мотора і просочуються всередину через найменші зазори.

Виробник декларує «sealed for life» - і це правда, тільки «життя» в агресивному хімічному середовищі виявляється коротшим, ніж очікується. Ресурс заводського мастила в закритому підшипнику за нормальних умов - 400-600 моточасів. При регулярному контакті з пестицидами та водяною суспензією цей термін скорочується вдвічі і навіть більше.

Мотор потужністю 3-6 кВт при 8 000 об/хв - це не іграшка. Це промисловий шпиндель під відкритим небом.

Підвіс бака і шарніри складних рук навантажені інакше: оберти там повільні, зате ударні й осьові навантаження при маневрах, розворотах і різких гальмуваннях у вітрових умовах - значні. Саме тому підшипник у підвісі зношується за іншим сценарієм, ніж у моторі, і замінюється іншим типом.

Симптоми зношення підшипників у дроні, на які варто звернути увагу:

• вібрація в одному або кількох моторах під час зависання на місці;
• характерний гул або тріск на холодному старті - особливо в перші 30 секунд;
• перегрів обмоток через збільшений зазор і ексцентриситет ротора;
• втрата тяги без зміни обертів за показаннями телеметрії.

Якщо хоча б одна з цих ознак присутня - подальша експлуатація без заміни підшипника є ризикованою. Адже в повітрі виправити це вже не вийде.

Конструкція безколекторного мотора агродрона влаштована просто: на валу ротора стоять два підшипники - верхній і нижній. Найчастіше це радіальні кулькові однорядні серій 6000 або 6200. Саме вони сприймають радіальне навантаження від обертання ротора й помірне осьове - від тяги пропелера.

Здавалося б, постав що завгодно з тими ж габаритами - і все запрацює. Однак відкритий підшипник без ущільнення в хімічному середовищі агродрона «помре» за 10-15 годин нальоту. Адже йому достатньо одного обприскування, щоб розчинник зруйнував мастило в доріжці кочення. Тому для моторів агродронів - тільки виконання 2RS (два гумових ущільнення) або, у крайньому випадку, ZZ (дві металеві шайби) для сухого пилового середовища.

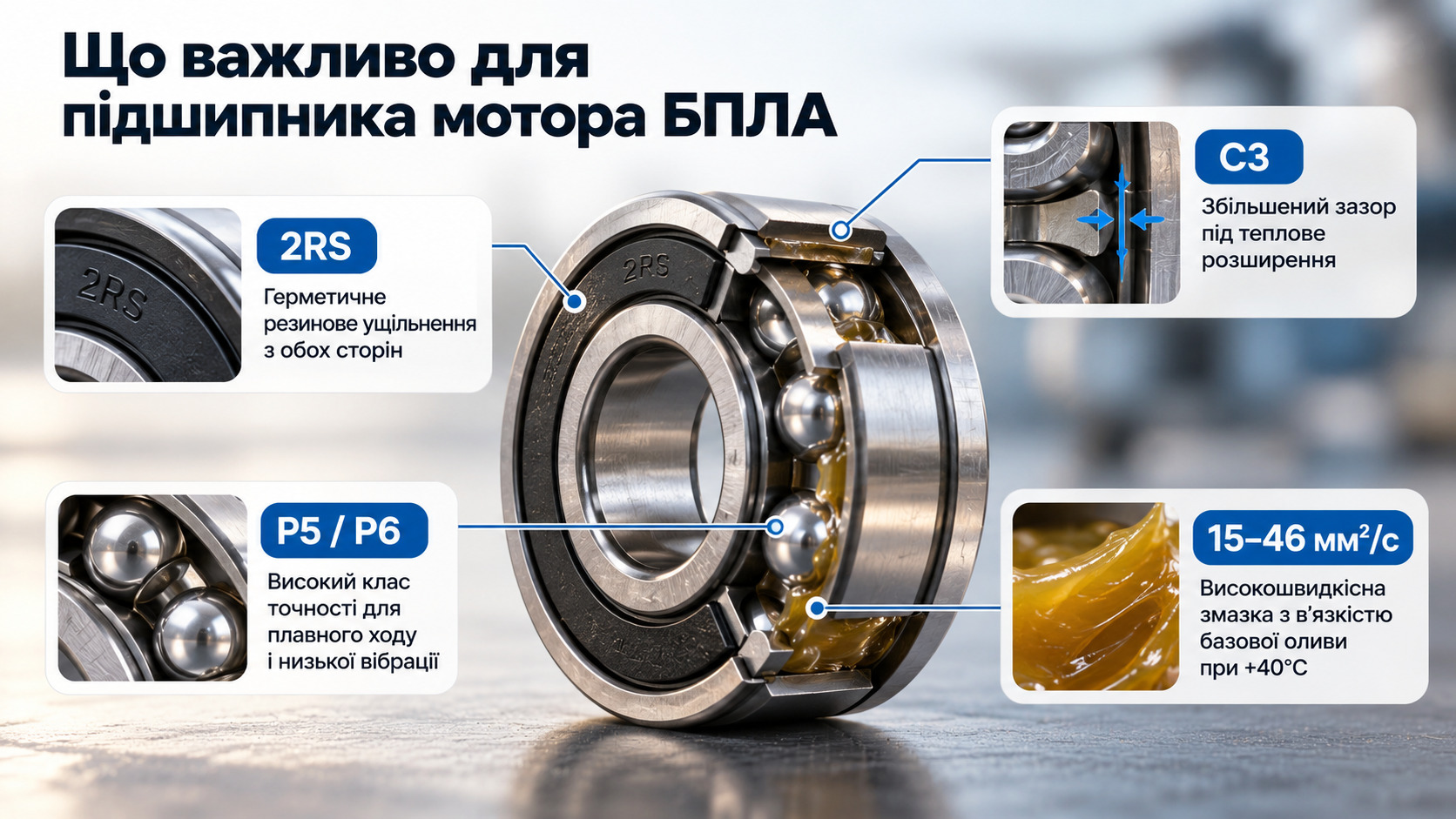

Вимоги до підшипника безколекторного мотора БПЛА:

• виконання 2RS - герметичне гумове ущільнення з обох боків;
• зазор C3 - збільшений, під теплове розширення при нагріванні мотора;
• клас точності P5 або P6 - для плавного ходу та низького рівня вібрації;
• високошвидкісне мастило з в'язкістю базового масла 15-46 мм²/с при +40°C.

У таблиці нижче - ходові номери для найпоширеніших агродронів. Дані ґрунтуються на типових типорозмірах для моторів відповідного класу потужності; перед заміною рекомендуємо звірити з сервісним мануалом конкретної моделі або виміряти штангенциркулем.

Чому C3, а не нормальний зазор? Адже в стандартних застосуваннях нормальний зазор (CN) працює чудово. Однак мотор агродрона нагрівається в роботі - і внутрішнє кільце, посаджене на вал з натягом, розширюється. Якщо зазор нормальний, підшипник защемлюється і перегрівається ще швидше. C3 компенсує це розширення і дає підшипнику правильно «дихати» при робочій температурі. Детальніше про це - у нашій статті «Тепловий зазор для підшипників».

У шарнірі складеної руки дрона мотор не стоїть. Там стоїть голчастий підшипник - і це принципова різниця.

Підвіс бака, петлі складних рук і шарніри рульових кілець працюють при дуже малих обертах або взагалі при кутових коливаннях. Зате ударне навантаження тут суттєве: при різкому маневрі або пориві вітру зусилля передається саме через ці вузли. Тому тут потрібна висока статична вантажопідйомність при компактних габаритах.

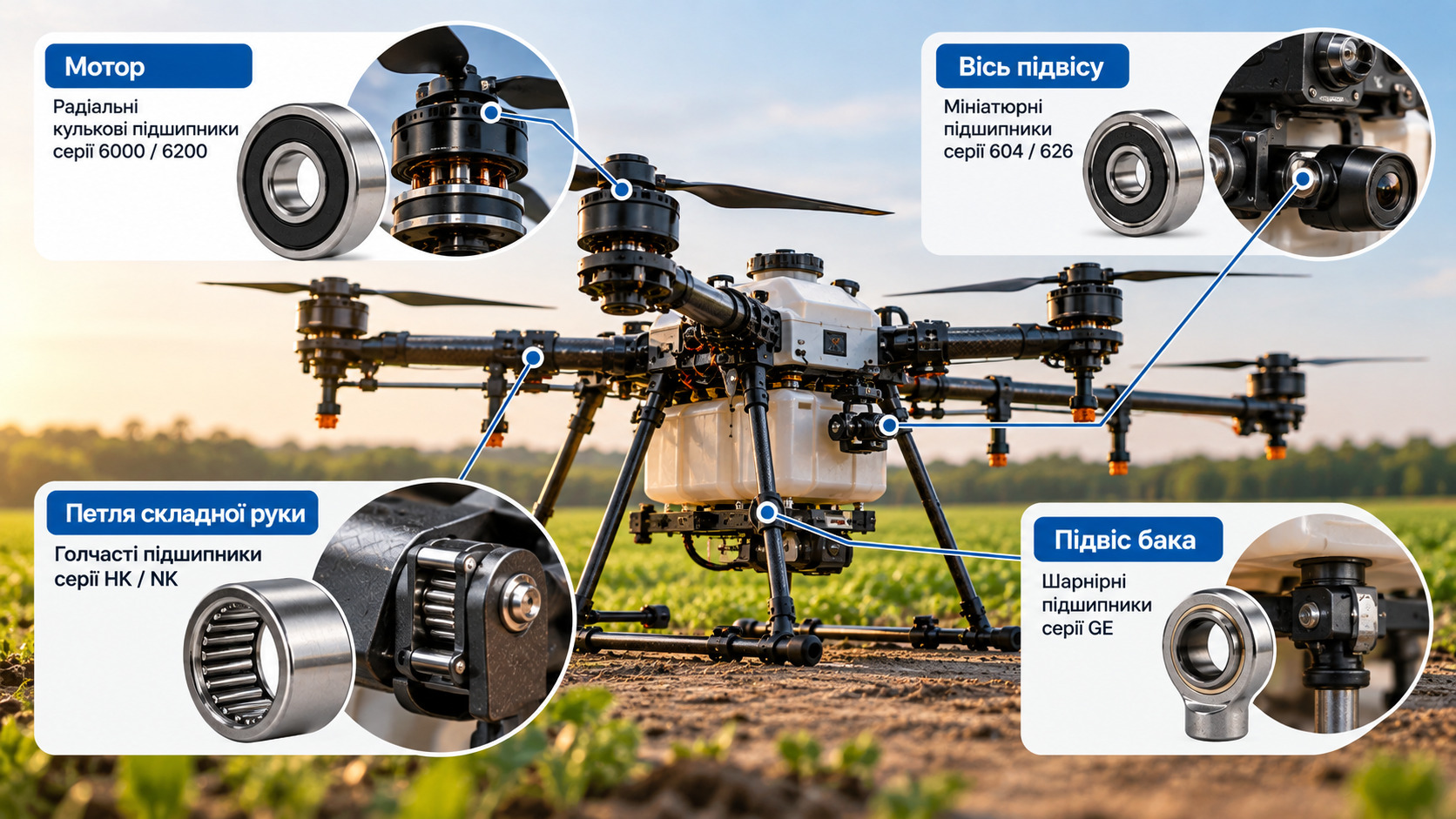

Для таких вузлів застосовуються три типи підшипників:

• Голчасті підшипники серії HK, NK - у петлях складних рук. Компактні за радіусом, витримують високе радіальне навантаження, встановлюються безпосередньо в термооброблений вал без внутрішнього кільця.
• Шарнірні головки серії GE..E / GE..TXE - у шарнірних ланках підвісу бака. Допускають кутові переміщення і перекіс до 12°, самозмащувальний ковзний вкладиш знижує потребу в обслуговуванні.
• Малогабаритні радіальні серії 604, 626 - в осях гімбалів і рульових кілець. Серія 6x0 з діаметром валу від 4 до 10 мм.

Голчасті підшипники та шарнірні головки для БПЛА ви знайдете в розділах «Голчасті підшипники» та «Шарнірні головки». За потреби - підберемо з урахуванням навантаження.

Багаторазові носії та розвідувально-ударні БПЛА української розробки конструктивно близькі до важких комерційних агродронів. Ті самі безколекторні мотори, ті самі серії підшипників. Однак умови роботи - принципово інші.

Підвищена вібрація при зльоті та маневрі, ударні навантаження, пил і волога в польових умовах без можливості планового обслуговування - все це висуває підвищені вимоги до кожного елемента. Це той випадок, коли «поставимо що знайшли» - не варіант. Ціна помилки інша.

Що важливо уточнити перед замовленням підшипників для ударного БПЛА:

• виконання - тільки 2RS; ні ZZ, ні тим більше відкритий підшипник не підходять;
• зазор - C3 для моторів, C4 при ударних навантаженнях запуску та різких маневрах;
• матеріал - хромиста сталь 100Cr6 як мінімум; нержавіюча сталь (суфікс SS або W2) для умов високої вологості і морозів;
• мастило - з температурою каплепадіння від +170°C і в'язкістю базового масла не вище 46 мм²/с при +40°C;
• походження - тільки сертифікований виробник, без no-name без документів.

Номери моделей ми навмисно не вказуємо - це відкриті дані, які змінюються від партії до партії. Ми уточнюємо технічні вимоги. Тому при замовленні підшипників для ударного БПЛА - телефонуйте або пишіть: розберемося з параметрами разом.

Заводське мастило в підшипнику агродрона не вічне. При 8 000-12 000 об/хв термін служби консистентного мастила класу NLGI-2 у закритому підшипнику становить 200-500 моточасів за нормальних умов. При потраплянні пестицидів і водяної суспензії цей термін скорочується вдвічі.

При заміні підшипника важливо не лише вибрати правильний номер, а й закласти відповідне мастило. Особливо якщо підшипник відкритий або ви проводите обслуговування з промиванням.

Вимоги до мастила для високообертових підшипників БПЛА:

• в'язкість базового масла - 15-46 мм²/с при +40°C (легке мастило, не гальмує на обертах);
• температура каплепадіння - від +150°C;
• загусник - поліуреа або літієвий комплекс;
• антикорозійні присадки - обов'язкові для агродронів.

Приклади підходящих мастил: SKF LGEM 2, Mobil Polyrex EM, FAG Arcanol Speed 2. Аналоги в наявності - уточнюйте в нашому розділі «Промислові мастила».

Найпоширеніша помилка при обслуговуванні - «набити побільше». Надлишок мастила при високих обертах викликає перегрів швидше, ніж його нестача. Адже зайве мастило збивається в піну, втрачає в'язкість і перестає розділяти поверхні кочення. Правильне заповнення - 30-40% вільного об'єму порожнини підшипника.

Підшипник із правильним мастилом живе сезон. Без нього - тиждень.

Якщо немає нагрівача - опустіть підшипник у гаряче масло на 3-4 хвилини. Тільки не у відкритий вогонь: перегрів вище +120°C незворотно змінює твердість кілець.

І ще одне правило, яке порушують найчастіше: «поміняємо один - вистачить». Ні. Верхній і нижній підшипники працюють у парі і зношуються одночасно, навіть якщо це не помітно зовні. Заміна одного - економія на один сезон. Заміна пари - спокійний рік.

Варіантів покупки кілька, і в кожного своя логіка. Розберемо чесно, без зайвих слів на користь якогось одного.

Офіційний дилер техніки - оригінальні запчастини з гарантією походження. Однак термін поставки 2-4 тижні і ціна з націнкою 200-300% роблять цей варіант незручним у сезон.

Маркетплейси та китайські майданчики - швидко і дешево, але без сертифіката. Партійна якість непередбачувана. Для експериментів у майстерні - можливо. Для агродрона в розпал збиральної - ризик невиправданий.

Спеціалізований склад підшипників - сертифікована продукція, наявність, експертний підбір під умови роботи. Їх не можна назвати найдешевшим варіантом в абсолютних числах. Однак ресурс передбачуваний, а простій агродрона в полі коштує дорожче різниці в ціні.

Що перевірити при отриманні підшипника - незалежно від джерела:

• сертифікат відповідності ISO / EN або паспорт якості;
• маркування на торці кільця збігається з написом на упаковці;
• сепаратор рівний, без задирок і слідів облою;
• обертання плавне, без заїдань - невеликий опір від мастила в нормі, хрускіт і клацання - ні.

Орієнтовна вилка цін на прикладі 6004-2RS (20 × 42 × 12 мм):

Платіть за ресурс, а не за коробку. Агродрон у розпал сезону обприскування - це кілька тисяч гривень на день. Різниця між no-name і сертифікованим підшипником на одному моторі складе 100-200 гривень. Тому рахуйте правильно.

Маркування на старому підшипнику часто стирається разом із хромом. Або мотор надходить без документації взагалі. Це не привід для паніки - з підшипником все вирішується штангенциркулем.

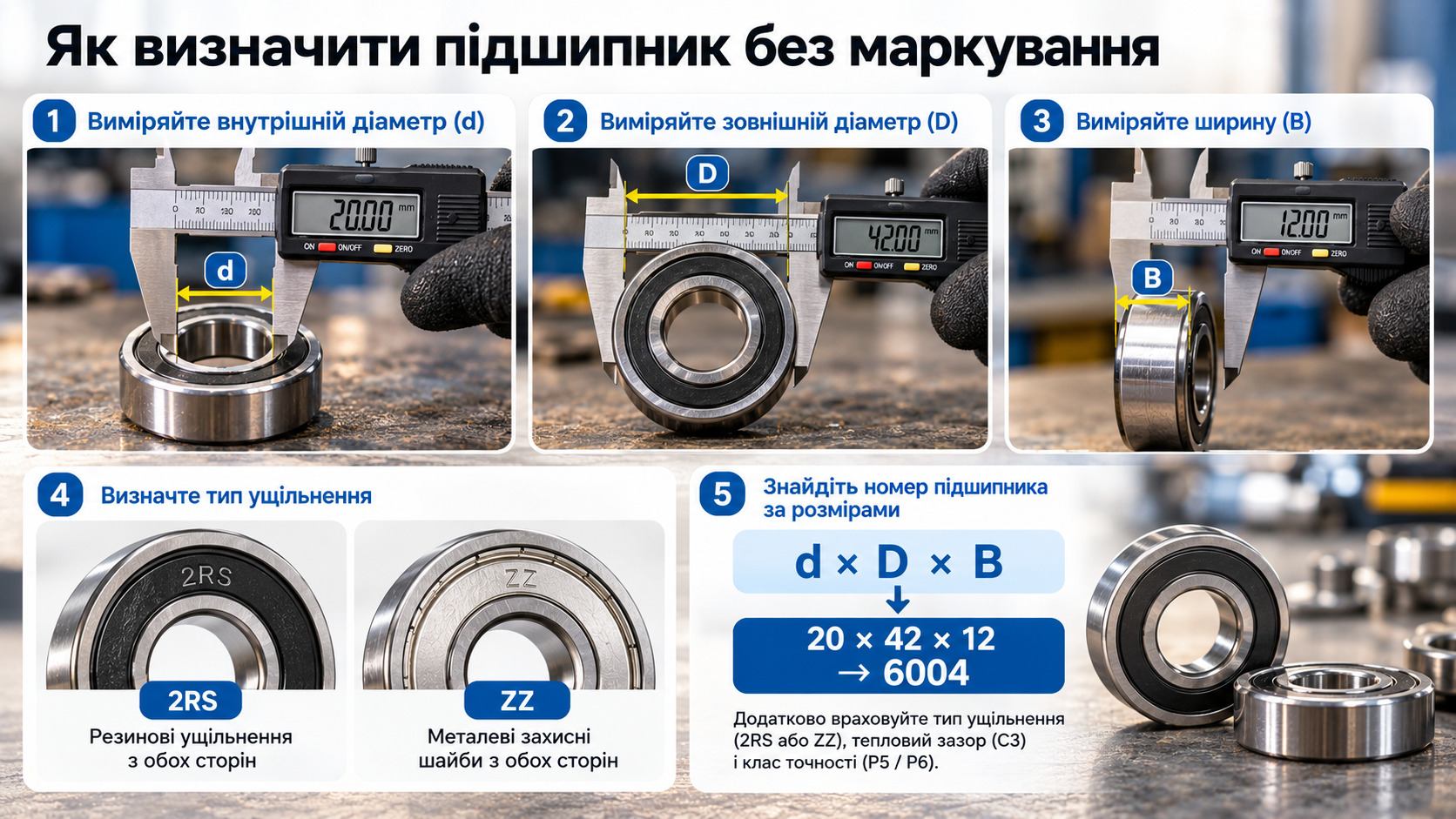

Алгоритм вимірювання:

1. Виміряйте внутрішній діаметр (d) - посадочний розмір на вал мотора.
2. Виміряйте зовнішній діаметр (D) - посадочний розмір у корпус.
3. Виміряйте ширину (B) - висоту кільця.
4. Точність вимірювання - 0,1 мм. Стандартні розміри крокують через 1-5 мм, тому помилитися складно.
5. Визначте виконання: якщо з боків видно металеву шайбу - це ZZ; якщо чорна гума - 2RS.
6. Перевірте, чи є канавка під стопорне кільце по зовнішньому діаметру.

Три розміри d × D × B дають однозначний номер за таблицею. Для зручності - використовуйте фільтр «Знайти за розміром» на нашому сайті: вкажіть внутрішній діаметр, зовнішній і ширину - система покаже підходящі позиції. Якщо не впевнені у вимірюванні - надішліть фото старого підшипника і замірі в месенджер, ми відповімо в середньому за 15 хвилин.

Детальна зведена таблиця підбору за d × D × B доступна в нашій статті «Підбір підшипників за розмірами».

Чи можна поставити ZZ замість 2RS у моторі агродрона?

Не рекомендуємо. Металева шайба ZZ захищає від великого бруду та пилу, але не від рідини. У хімічному середовищі агродрона - пестициди, водяна суспензія - ущільнення 2RS тримає набагато надійніше. Адже розчинник у пестицидах проникає через зазор металевої шайби і руйнує мастило за кілька годин нальоту.

Чи потрібен зазор C3 або достатньо нормального?

Для моторів агродронів - C3. Мотор нагрівається в роботі, внутрішнє кільце розширюється, і нормальний зазор защемлюється. C3 компенсує це розширення. Для повільних шарнірів підвісу бака - нормальний зазор (CN) цілком достатній.

Чи сумісні підшипники KYK або CX із DJI Agras?

Так, якщо дотримані три параметри: d × D × B, виконання 2RS і зазор C3. Ресурс у них нижчий, ніж у SKF, однак при правильному підборі та дотриманні інтервалів заміни - достатній для сезону.

Як часто міняти підшипники в агродроні?

Планова заміна - кожні 200-400 моточасів. Також при появі вібрації, гулу на старті або перегріву обмоток - негайно, не відкладаючи до кінця сезону.

Чи є в наявності підшипники для «Синиця» і «Кажан»?

Серії 6003-2RS і 6004-2RS - так, в наявності; відвантаження в день замовлення при оформленні до 15:00. Конкретний типорозмір уточніть у менеджера - відповімо в середньому за 15 хвилин.

Знаєте номер - знайдіть у каталозі в розділі «Радіальні однорядні підшипники» або скористайтеся пошуком по сайту. Не знаєте номер - надішліть заміри або фото: три цифри d × D × B дають однозначну відповідь.

Умови роботи з нами:

• відвантаження в день замовлення при оформленні до 15:00;
• доставка від 24 годин по всій Україні - Нова Пошта, Укрпошта, Delivery, Meest;
• безкоштовна доставка при замовленні від 3 000 грн;
• мінімальне замовлення - від 200 грн;
• позиції під замовлення (рідкісні серії) - 10-14 робочих днів;
• оплата: безготівково з ПДВ, картка Visa/MasterCard, накладений платіж, відстрочка для постійних клієнтів.

Зв'яжіться з нами за телефоном +380 (97) 333-55-10, через WhatsApp або Telegram - менеджер відповість у середньому за 15 хвилин і підбере потрібну позицію з урахуванням ваших умов роботи.

Поле чекає. Ми підберемо - швидко.
