Як зняти підшипник без знімача в домашніх умовах: 5 безпечних способів і чого робити категорично не можна

Уявіть: пральна машина почала гудіти на віджиманні, ви розібрали барабан, дісталися до підшипника - а знімача під рукою немає. Або агрегат став у розпал робочого сезону, і чекати спеціального інструменту просто ніколи. Знайома ситуація? Адже знімач є далеко не в кожній майстерні, особливо коли йдеться про домашній ремонт.

Побутує думка, що без знімача підшипник не зняти акуратно. Однак це не зовсім так. Правильно обраний підручний метод дає той самий результат без пошкоджень - за умови, що ви розумієте, з яким вузлом працюєте і що саме важливо зберегти: сам підшипник або деталь, на якій він сидить.

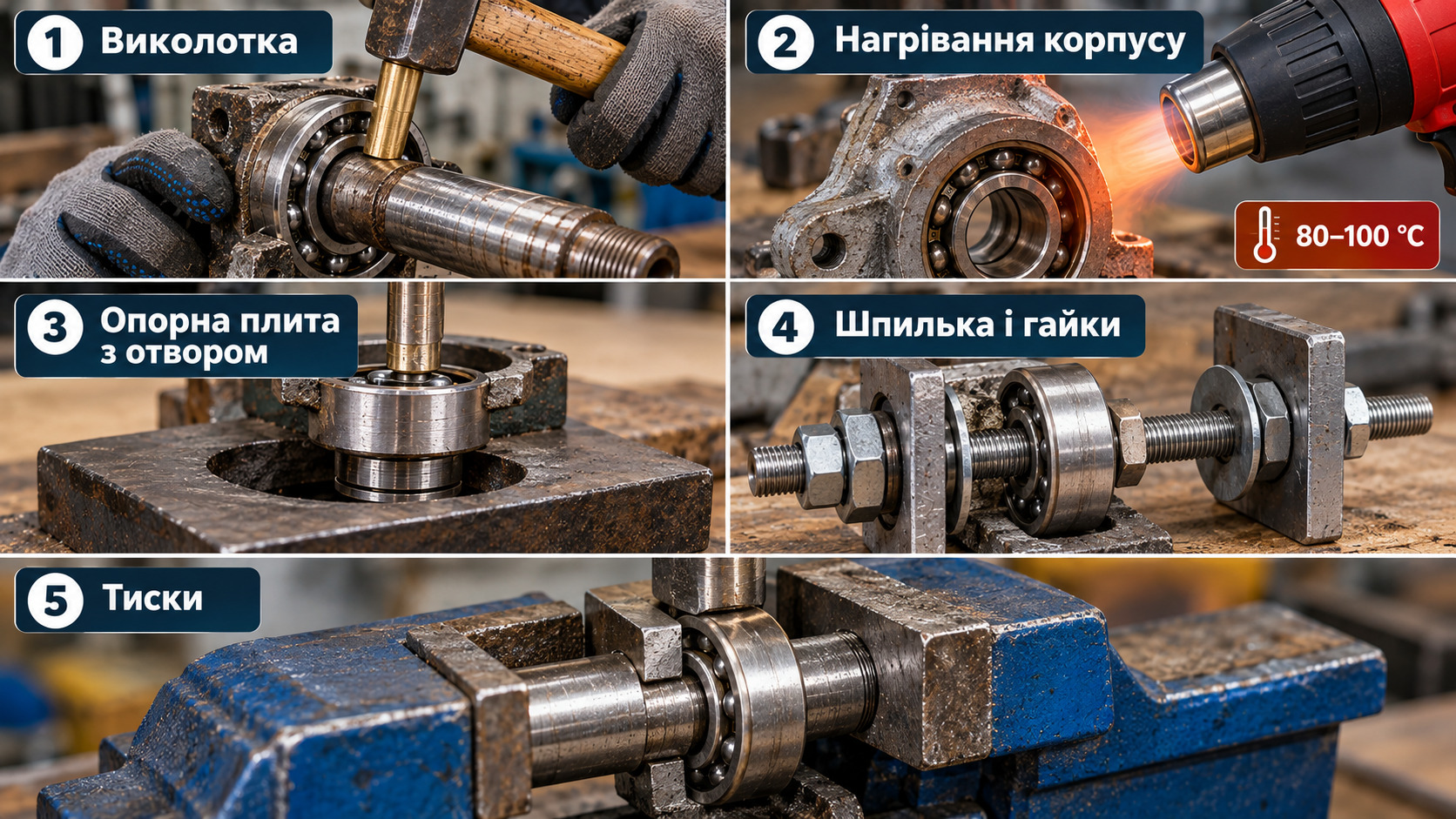

Ми зібрали 5 перевірених способів демонтажу і окремо розібрали типові помилки, які перетворюють просту заміну на дорогий ремонт. Адже підшипник коштує 200-400 грн, а вал або корпус - у 5-20 разів дорожче.

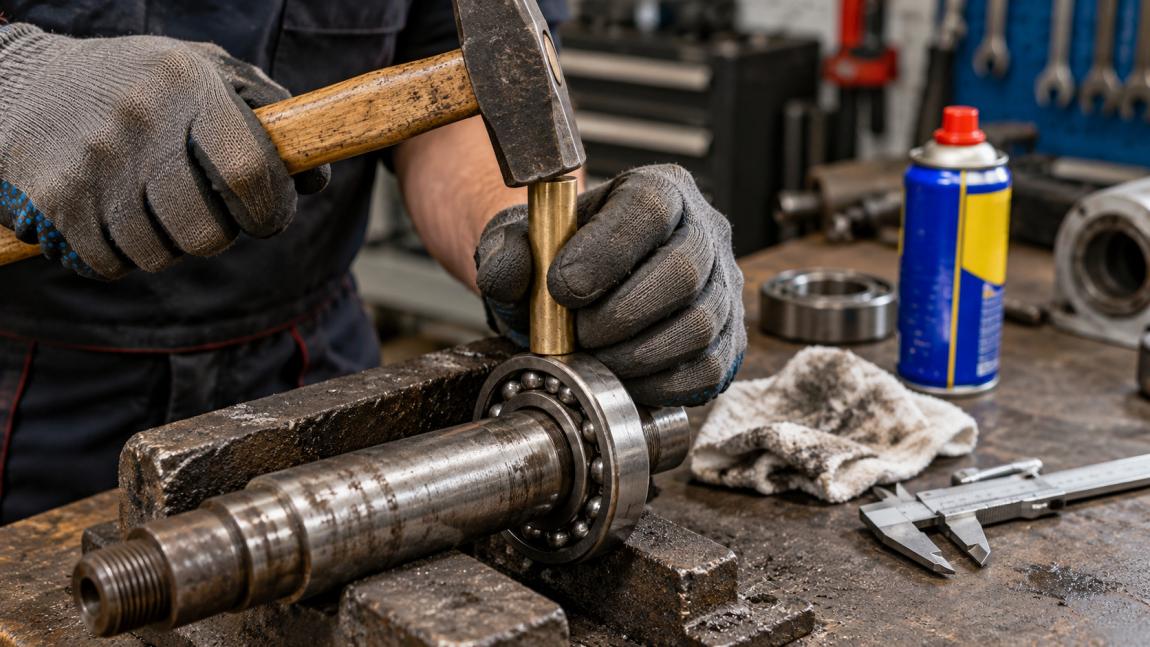

Найпоширеніший метод. Підходить для невеликих і середніх підшипників (внутрішній діаметр до 50 мм), які сидять на валу з помірним натягом.

Чому саме м'який метал? Латунний або алюмінієвий пруток не залишає сталевих задирів на кільці і не сколюється при ударі, на відміну від звичайного цвяха або сталевого стрижня. Мідний пруток - ще краще.

Порядок роботи:

1. Нанесіть WD-40 на посадкове місце і зачекайте 5-10 хвилин - особливо якщо вузол давно не розбирався.
2. Упріться вибивалкою в торець внутрішнього кільця підшипника (не в сепаратор і не в кульки).
3. Наносьте удари молотком рівномірно: два удари з одного боку, два - з протилежного, потім поворот на 90° і повторити.
4. Стежте за тим, щоб підшипник сходив без перекосу - інакше він заклинить на валу ще сильніше.
5. Коли кільце вийшло на 2-3 мм, подальший демонтаж іде легше - можна збільшити силу ударів.

Головний ризик - нерівномірні удари. Перекіс у 1-2 мм вже може задерти посадочну поверхню вала. Тому бийте строго по черзі з двох сторін і не поспішайте. Мідний пруток - краще, ніж сталевий цвях. Завжди.

Цей метод працює на фізиці: метал розширюється при нагріванні, посадковий натяг тимчасово зменшується - і кільце виходить із помітно меншим зусиллям. Підходить для підшипників у корпусі з легким натягом або перехідною посадкою.

Важливий нюанс: нагріваємо корпус, а не підшипник. Адже якщо нагріти внутрішнє кільце, воно розшириться і ще сильніше притисниться до вала.

Порядок роботи:

1. Видаліть стару мастило із зовнішньої поверхні корпусу навколо підшипника.
2. Нагрійте корпус будівельним феном, рівномірно водячи ним по колу - без затримки в одній точці.
3. Робоча температура: 80-100 °С. Орієнтир без термометра - крапля води на металі шипить і випаровується миттєво.
4. Відразу після нагрівання прикладіть зусилля вибивалкою через внутрішній діаметр.
5. Якщо з першого разу не пішло - дайте охолонути, нанесіть WD-40 і повторіть.

Чому не можна гріти вище 100 °С? Тому що при температурі вище 120 °С штатне мастило всередині підшипника починає руйнуватися, а сепаратор із поліаміду деформується. Навіть якщо ви збираєтеся ставити новий підшипник, перегрітий корпус змінить свою геометрію. Нагріваємо корпус, а не підшипник.

Метод для підшипників у корпусі, коли є доступ до обох торців вузла. Принцип простий: корпус кладеться на тверду опору з отвором, у який вільно проходить підшипник, - і кільце вибивається вибивалкою зверху вниз.

Як опорна плита підійде те, що є в майстерні:

• лещата з розведеними губками - корпус кладеться торцем на губки, підшипник висить у зазорі;
• два дерев'яні бруски однакової висоти, укладені паралельно;
• шматок сталевого швелера з відповідною полицею;
• сталева пластина з просвердленим отвором потрібного діаметру.

Головна умова - опора повинна торкатися торця зовнішнього кільця, а не корпусу деталі. Тоді зусилля піде правильно: на запресоване зовнішнє кільце, а не через корпусну деталь.

Обмеження методу: не підходить для підшипників із великим натягом (посадки H7/p6 і жорсткіші). У таких випадках підручними методами не обійтися - потрібен гідравлічний знімач.

Цей варіант потребує трохи більше часу на підготовку, проте дає рівномірне зусилля без ударів - що особливо цінно для посадкових місць з алюмінієвих сплавів або при роботі з тонкостінними корпусами.

Що знадобиться:

• різьбова шпилька М10 або М12, довжина - на 50-70 мм більша за висоту вузла;
• 4-6 гайок і шайб відповідного розміру;
• два шматки сталевого кутника або пластини з просвердленими отворами під шпильку;
• гайковий ключ.

Принцип роботи: пластини заводяться під зовнішнє кільце підшипника з двох сторін, шпилька проходить через вал, гайка затягується зверху - і підшипник плавно виходить із посадки в міру закручування. Жодних ударів, жодних перекосів.

Обмеження: метод потребує 15-20 хвилин на збирання конструкції. Тому він гарний для планової заміни, але не для термінового демонтажу «прямо зараз». При цьому саморобний знімач легко адаптується під різні діаметри - варто один раз виготовити пластини з кількома рядами отворів.

Метод підходить для невеликих підшипників (внутрішній діаметр до 30 мм) на короткому валу. Лещата тут працюють як повільний прес - без ударного навантаження.

Порядок роботи:

1. Підкладіть між губками лещат і кільцем підшипника м'яку прокладку - шматок алюмінію, міді або щільного картону.
2. Укладіть вал із підшипником так, щоб торець внутрішнього кільця спирався на губки лещат.
3. Повільно зводьте губки - вал буде видавлюватися вниз, а підшипник залишиться на губках.
4. Контролюйте процес: якщо йде з перекосом - зупиніться, підправте положення і продовжуйте.

Головна перевага - плавність зусилля. Адже при закручуванні лещат немає ударного навантаження, яке деформує доріжки кочення. Лещата працюють як прес - повільно і рівно.

Помилки при демонтажі підшипника обходяться дорожче, ніж сам ремонт. Ми зібрали шість заборон, які найчастіше порушують - і пояснили, чому це критично.

1. Бити молотком прямо по кільцю підшипника. Прямий удар по сталевому кільцю створює точкові вм'ятини на доріжках кочення. Зовні підшипник виглядає цілим, однак ресурс падає в кілька разів. Такий підшипник не ставлять назад навіть при плановій «перевірці».
2. Нагрівати відкритим вогнем - паяльною лампою або газовим пальником впритул. Температура відкритого полум'я - 800-1200 °С. При такому нагріванні мастило всередині вигорає повністю, поліамідний сепаратор плавиться, а сталь кілець втрачає поверхневу твердість. Це незворотно. Будівельний фен - єдиний безпечний варіант нагріву без термометра.

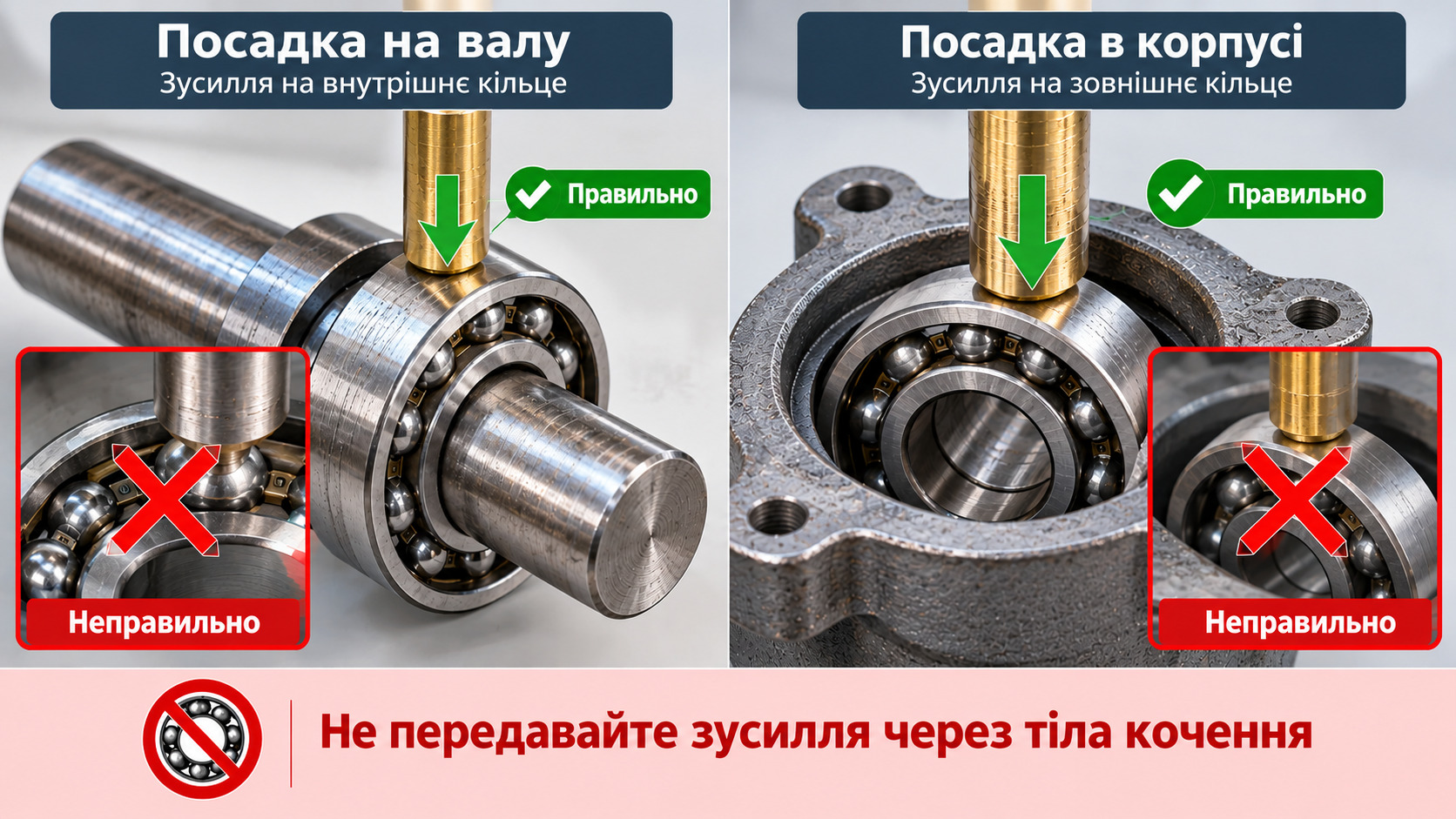

3. Прикладати зусилля через тіла кочення. Кульки і ролики розраховані на робоче навантаження вздовж осі кочення - не на бокове тиснення при демонтажі. Зусилля через тіла кочення гарантовано залишає бринелінг (вм'ятини) на доріжках обох кілець.
4. Відрізати або прорізати болгаркою без обмежувача глибини. Деякі майстри розрізають внутрішнє кільце болгаркою прямо на валу - і це допустимо, але тільки з жорстким контролем глибини різу. Найменший зсув диска - задир на валу. Вал дорожчий за підшипник у 10-50 разів.
5. Ігнорувати перекіс при демонтажі. Якщо підшипник почав сходити нерівномірно і пішов «на клин» - не можна посилювати удари. Потрібно зупинитися, оцінити ситуацію і вирівняти положення. Заклинений підшипник при силовому знятті гарантовано задирає посадочну поверхню.
6. Ставити новий підшипник на пошкоджену посадку. Якщо при демонтажі посадкове місце все ж постраждало - задири, подряпини, овальність - спочатку потрібно відновити геометрію. Інакше новий підшипник «забовтається» в корпусі вже через кілька тисяч годин роботи. Повторна заміна обійдеться дорожче першої.

Ми чесно скажемо: підручні методи працюють не в кожному випадку. Є ситуації, коли без спеціального інструменту ремонт обернеться псуванням деталі.

Коли потрібен професійний знімач або прес:

• жорсткі посадки з натягом - H7/p6 і важче (характерно для промислових редукторів і тягових приводів);
• великі підшипники з внутрішнім діаметром від 80 мм - зусилля демонтажу перевищує те, що можна створити вручну;
• закриті корпуси без бокового доступу до кілець;
• підшипники з конічним отвором (серії 222xx, 223xx) - вони знімаються тільки спеціальною гайкою і стопорною шайбою.

Однак найчастіше ситуація аварійного демонтажу виникає саме тому, що заміна відкладалася. Адже планова заміна за ресурсом - це демонтаж штатним інструментом у спокійних умовах, а не терміновий ремонт «у полі» підручними засобами.

Підшипник знятий. Тепер потрібно правильно підібрати заміну - і тут помиляються не рідше, ніж при демонтажі.

Що потрібно знати перед замовленням:

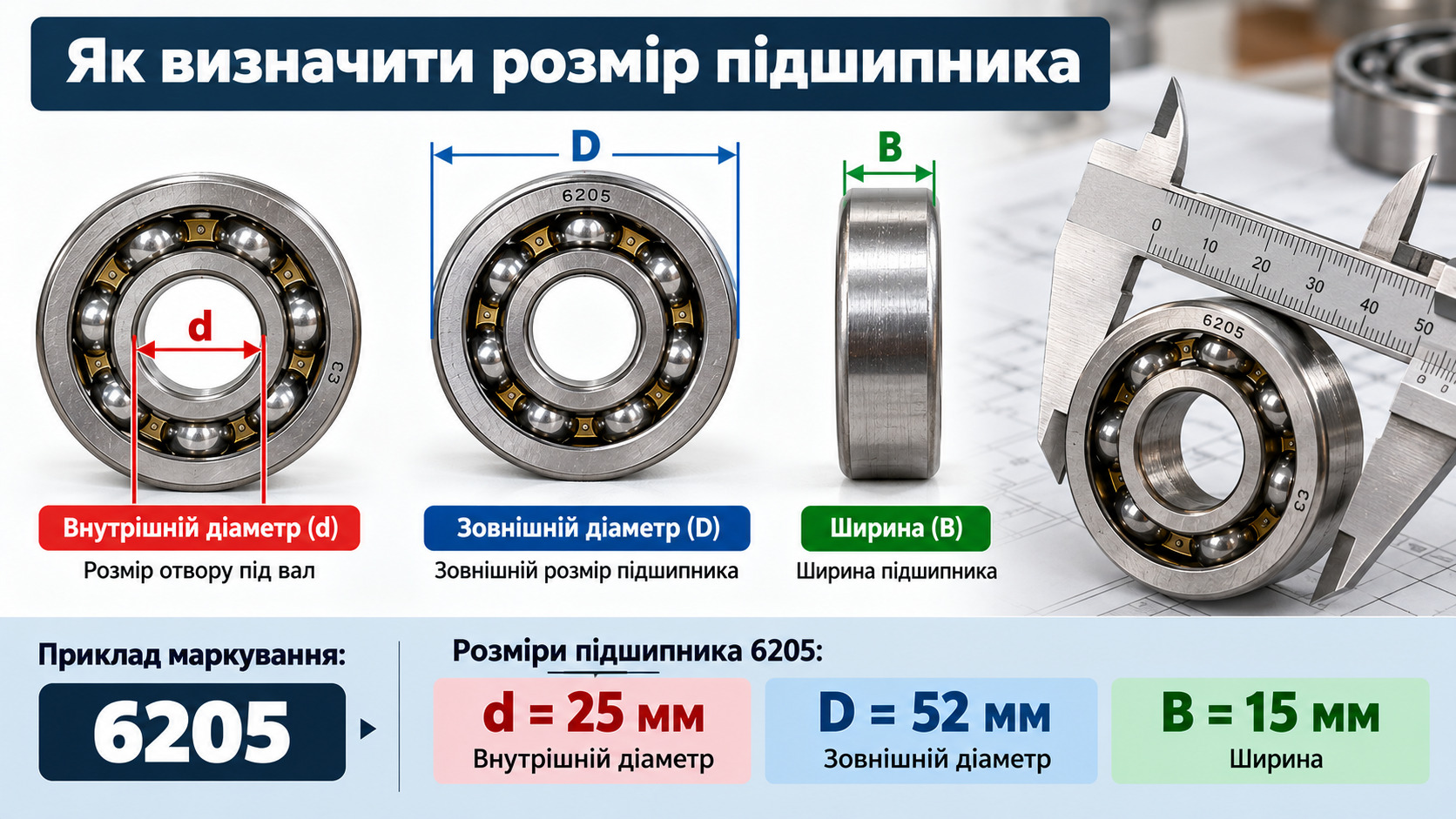

• Три основних розміри: внутрішній діаметр (d), зовнішній діаметр (D), ширина (B). Наприклад: 6205 - це d=25 мм, D=52 мм, B=15 мм.
• Тип ущільнення: 2RS - гумові ущільнення з двох сторін (для вологих і забруднених умов), ZZ - металеві шайби, без позначення - відкритий (потребує періодичного мащення).
• Зазор: C2 - зменшений (для точних вузлів), без позначення - стандартний C0, C3 - збільшений (для гарячих вузлів і високих обертів). Адже неправильний зазор - часта причина перегріву і передчасного зносу.

Маркування вибите на торці внутрішнього або зовнішнього кільця - шрифт дрібний, 1-2 мм. Якщо напис стертий або не читається - візьміть штангенциркуль і запишіть три цифри: d × D × B. Цього достатньо, щоб підібрати заміну через фільтр «Знайти за розміром» на нашому сайті.

Якщо сумніваєтеся в типі ущільнення або потрібному зазорі - наші спеціалісти відповідуть у Viber або Telegram протягом 15 хвилин. Ми уточнимо умови експлуатації і підберемо оптимальний варіант.

Зняти підшипник без знімача можна - і найчастіше без будь-якої шкоди для деталі. Головне - обрати метод під тип посадки, не поспішати і пам'ятати два правила: зусилля йде на запресоване кільце, нагрів - помірний і без відкритого вогню.

П'ять описаних способів охоплюють більшість ситуацій домашнього і майстерського ремонту. При цьому саморобний знімач зі шпильки і лещата дають найм'якший і контрольований демонтаж - особливо якщо посадкове місце важливо зберегти в ідеальному стані.

Якщо після демонтажу ви вже знаєте потрібний розмір - скористайтеся фільтром «Знайти за розміром» на нашому сайті: внутрішній діаметр, зовнішній діаметр, висота - і список підходящих позицій у вас перед очима. А якщо потрібна консультація щодо типу або зазору - пишіть у Viber або Telegram, ми відповімо протягом 15 хвилин.

Правильний демонтаж - це половина успішного ремонту!
