Обгінні муфти та підшипники одностороннього обертання (CSK, UK, ASNU, HF): будова, підбір за крутним моментом та застосування

«Напрямок обертання має значення» - цю фразу варто запам'ятати кожному, хто працює з приводними механізмами. Ось знайома ситуація: ви повертаєте ключ запалювання, стартер розкручує двигун, двигун набирає обертів - і стартер автоматично вимикається. Ніхто не натискає додаткову кнопку, жодна автоматика не стежить за швидкістю. Це працює обгінна муфта. Тихо, миттєво і абсолютно надійно.

Більшість чує слово «муфта» і уявляє жорстке з'єднання двох валів. Обгінна муфта - рівно навпаки. Вона з'єднує лише в один бік і автоматично роз'єднує в інший. Адже саме в цьому її головне і єдине завдання - передавати крутний момент тоді, коли потрібно, і відпускати його тоді, коли потрібно припинити.

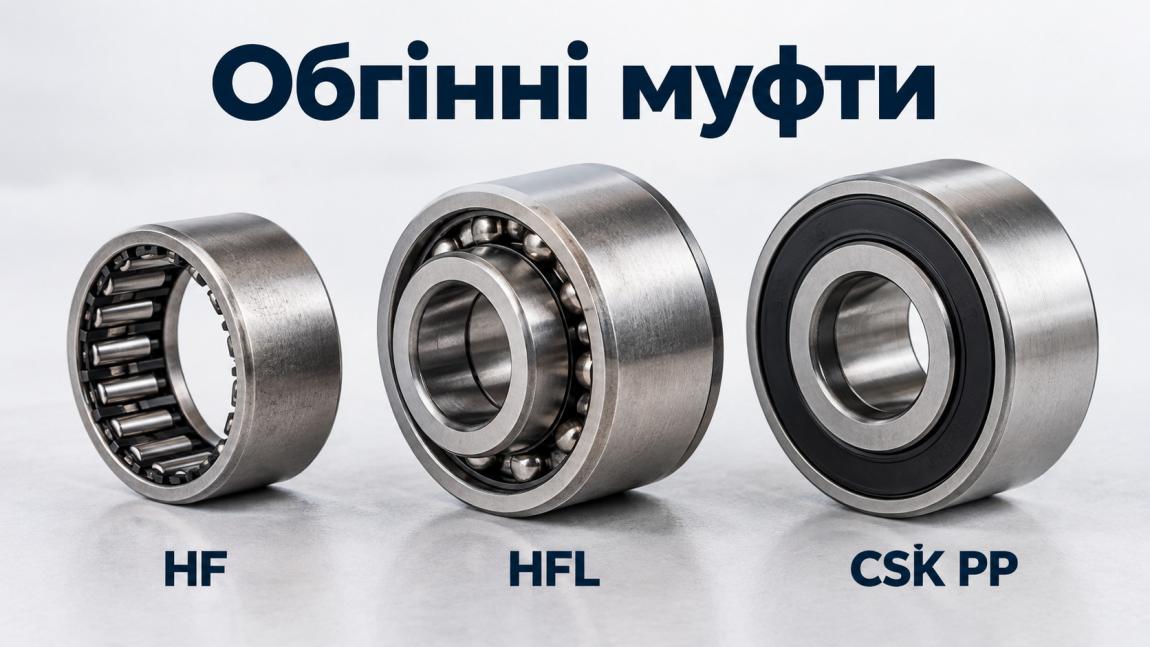

У нашому асортименті представлено три конструктивних типи: тонкі роликові обойми серії HF, комбіновані вузли HFL та кулькові муфти CSK PP з ущільненнями. Діапазон - від 51 грн за компактну обойму до повноцінних промислових вузлів. Щоб вибрати правильно, потрібно розуміти, чим вони відрізняються і що вимагає ваш механізм.

Звичайний радіальний підшипник сприймає навантаження і обертається в будь-який бік - така його природа. Обгінна муфта (вона ж муфта вільного ходу, англ. one-way clutch або freewheel) влаштована інакше: вона передає крутний момент суворо в одному напрямку, а у зворотному - провертається вільно, без передачі зусилля.

Саме тому обгінну муфту нерідко називають «підшипником вільного ходу» - зовні вона справді нагадує голчастий або кульковий підшипник. Однак функція принципово інша. Підшипник тримає навантаження. Обгінна муфта - передає або відпускає момент.

Найкращий побутовий приклад - задня втулка велосипедного колеса. Крутиш педалі вперед - зусилля передається на колесо, велосипед їде. Перестав крутити - колесо продовжує котитися само, а зірочка стоїть на місці. Жодного блокування, жодного гальмування. Саме цей принцип «передав і відпустив» лежить в основі всіх обгінних муфт - від велосипедної втулки до промислового редуктора.

Не всі обгінні муфти однакові. Конструкція визначає, які навантаження муфта витримає, де її можна встановити і який крутний момент вона передасть. Розберемо три типи, які представлені в нашому каталозі.

Роликові обойми (серія HF)

Конструкція максимально лаконічна: тонкостінна штампована сталева обойма з роликами та пружинами. Жодного зовнішнього підшипника, жодних додаткових кілець - лише сам механізм передачі моменту. Монтується в корпус або у зовнішнє кільце підшипника, як голчастий підшипник «зсередини».

Розшифровка позначень проста: HF0812 - внутрішній діаметр 8 мм, ширина 12 мм. HF1012, HF2016, HF3520 - той самий принцип, перші цифри діаметр, другі ширина. Асортимент охоплює діаметри від 8 до 40 мм і вище.

Серію HF застосовують там, де мало місця: механізми подачі стрічки, крокові приводи, принтери, пакувальні лінії, дрібний електроінструмент. Ключова перевага - мінімальні осьові габарити. Однак є чесний мінус: сама по собі обойма HF радіальних навантажень не сприймає. Якщо навантаження є - потрібна додаткова опора поруч.

Ціна в нашому каталозі - від 51 грн (CX Poland).

Роликові обойми з інтегрованим підшипником (серія HFL)

Серія HFL - це HF, у якому вирішили проблему радіального навантаження. В одному корпусі об'єднані обгінний механізм і однорядний радіальний підшипник. Результат: вузол сприймає і крутний момент, і радіальне навантаження одночасно - без додаткових опор і ускладнення конструкції.

Приклад позначень: HFL0822 - внутрішній діаметр 8 мм, зовнішній діаметр 22 мм, ширина 22 мм. HFL3030 - діаметри 30 і 42 мм, ширина 30 мм. Повністю самодостатній вузол.

Типова сфера застосування: конвеєрні приводи, натяжні ролики, редуктори з механізмом стопора, сільськогосподарська техніка - там, де робочий орган має жорстко фіксуватися при зворотному ході. Чесний мінус у порівнянні з HF: коштує дорожче і трохи більший за габаритами.

Ціна - від 121 грн (CX Poland).

Кулькові обгінні муфти (серія CSK PP)

Серія CSK - конструктивно інший тип. Тут використовується кулачковий механізм вільного ходу, вбудований у корпус під розмір кулькопідшипника серії 62XX. Виконання PP означає два гумових ущільнення з обох боків - захист від пилу та бризок.

Типорозміри в нашому каталозі - від CSK12PP (d=12 мм) до CSK30PP (d=30 мм) і вище. Застосовується в електроінструменті, принтерах, сканерах, пакувальних машинах, кран-балках, велотрансмісіях.

Головна перевага CSK - взаємозамінність зі звичайними кулькопідшипниками серії 62XX за посадковими місцями. Переробляти корпус не потрібно: там, де стояв 6205, стане CSK17PP без доопрацювання. Однак при тому самому діаметрі CSK витримує менший крутний момент, ніж роликові серії. Саме тому для важких навантажень вибирають HF або HFL.

Ціна - від 181 грн (FO Bearings).

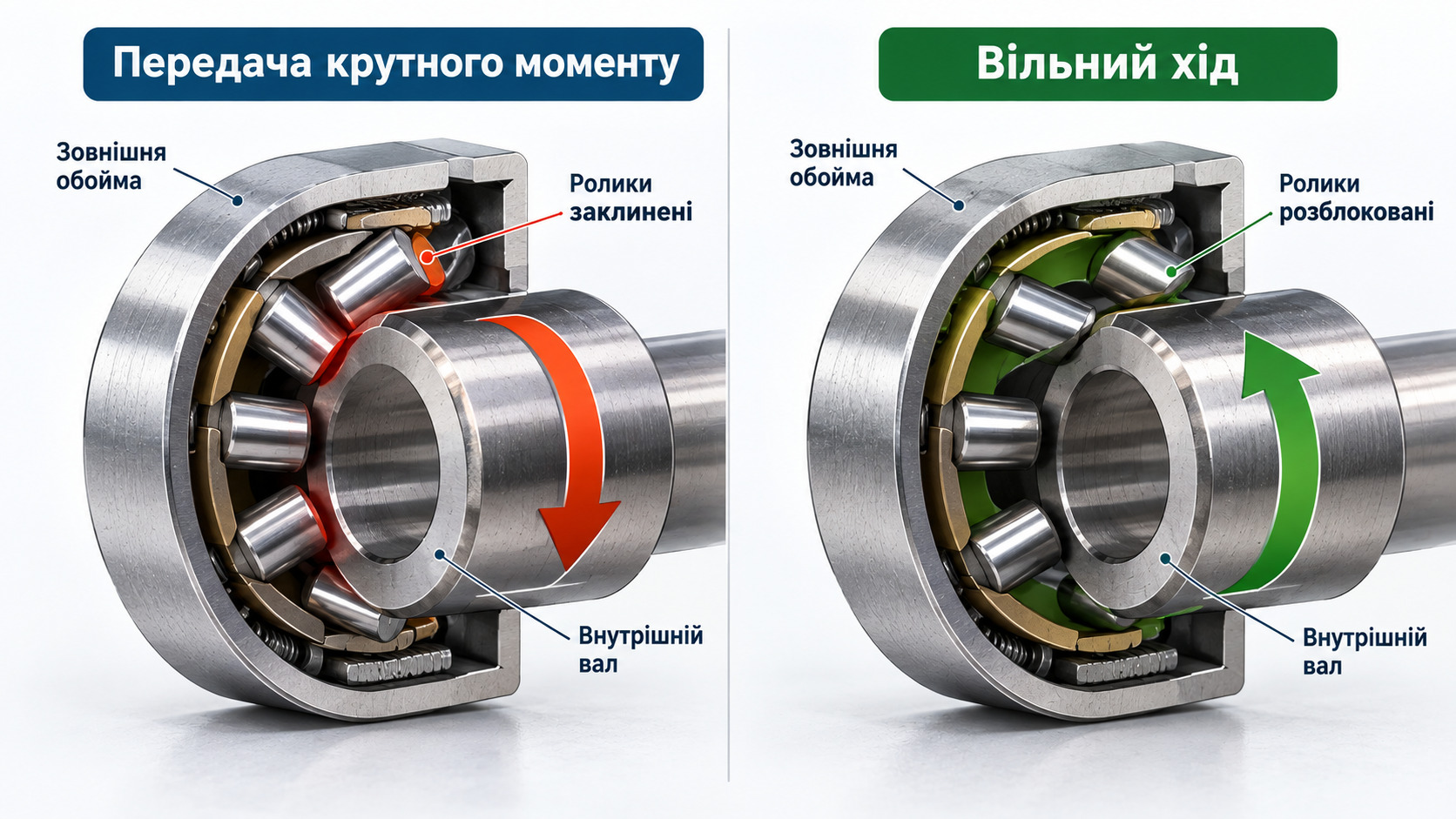

У роликових обоймах HF і HFL всередині корпусу розташовані клиноподібні пази. Коли вал обертається в робочому напрямку, ролики закочуються у звужену частину клина і заклинюються - обойма жорстко блокує обертання і передає момент. При обертанні у зворотний бік або при обгоні ведучого вала веденим ролики виходять із заклинювання, і обойма провертається вільно - момент не передається.

У кулачкових муфтах CSK замість роликів використовуються профільовані кулачки-спрейги. Принцип той самий: заклинювання в робочому напрямку і вільний хід у зворотному.

Найважливіше: перемикання відбувається автоматично, миттєво і без будь-якого зовнішнього керування. Жодних датчиків, жодних соленоїдів, жодної електроніки. Фізика сама вирішує, коли передавати момент.

Хороша аналогія - тріскачка торцевого ключа. Один напрямок передає зусилля на гайку, зворотний провертається вхолосту. Обгінна муфта робить те саме, тільки при промислових навантаженнях і на швидкостях, при яких ручний інструмент уже не використовують.

Найпоширеніша помилка при підборі - вибирають за діаметром вала і на цьому зупиняються. Адже CSK17PP і звичайний кулькопідшипник 6205 мають однаковий d=17 мм, але допустимий крутний момент у них різний. Підбирати лише за розміром не можна. Діаметр - лише перший крок. Момент - головний параметр.

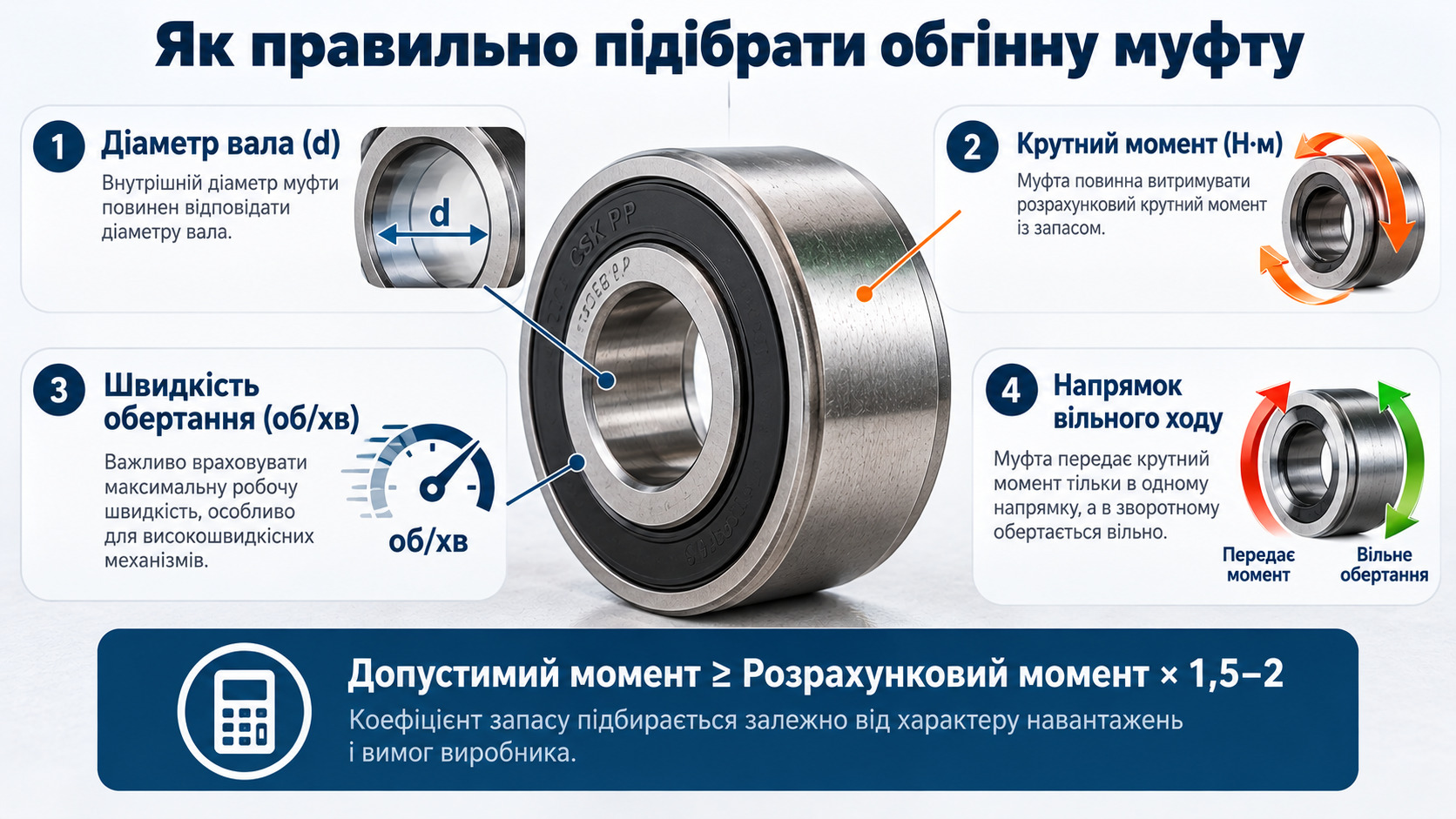

Повний алгоритм підбору включає сім позицій:

1. Внутрішній діаметр (d) - посадковий розмір на вал. Доступний ряд у нашому каталозі: 8, 10, 12, 14, 15, 16, 17, 18, 20, 25, 30, 32, 35, 40 мм і вище. Це відправна точка, а не фінальне рішення.
2. Крутний момент (Nm) - вказаний у каталозі виробника для кожного типорозміру. Правило: беремо з коефіцієнтом запасу 1,5-2 від розрахункового моменту приводу. Пікові навантаження при пуску і реверсі бувають у 2-3 рази вищими за номінальні - це потрібно враховувати.
3. Радіальне навантаження - чи є воно? Якщо так - лише серія HFL або CSK з окремою радіальною опорою поруч. Серія HF без додаткової опори під радіальне навантаження не встановлюється.
4. Швидкість обертання (об/хв) - роликові серії HF і HFL мають обмеження за максимальними обертами, яке залежить від типорозміру. При високооборотних застосуваннях уточнюємо параметр за каталогом конкретної позиції.
5. Напрямок вільного ходу - за годинниковою стрілкою чи проти? Більшість стандартних позицій випускається в одному напрямку. Для зворотного потрібна дзеркальна версія або окреме замовлення. Переплутати напрямок - одна з найдорожчих помилок при монтажі.
6. Умови середовища - пил, волога, агресивне середовище? Вибираємо CSK PP з двома ущільненнями або HFL у захищеному виконанні. Відкрита обойма HF у запилених умовах швидко втрачає ресурс.
7. Робоча температура - стандартний діапазон для хромистої сталі ШХ15 (100Cr6): від -30 до +120°С. При вищих температурах - лише спеціальні виконання з жаростійким мастилом.

Обгінна муфта - один з тих елементів, які є буквально скрізь, але які помічають лише тоді, коли вони виходять з ладу. Адже якщо в механізмі є щось, що має обертатися лише в один бік і автоматично відпускатися при зворотному русі - там працює принцип обгінної муфти.

Основні сфери застосування:

1. Автомобільна техніка - стартер (класичний приклад), генератор зі шківом вільного ходу (OAP/OAD), окремі вузли АКПП. Без обгінної муфти стартер після пуску двигуна розлетівся б за секунди - його розкрутило б до граничних обертів.
2. Сільськогосподарська техніка - привід молотильного барабана, зерновий шнек, механізми подачі рулонного преса. Серія HFL тут особливо затребувана: стопорить робочий орган при зворотному ході і не дає зерну «відкотитися».
3. Конвеєрне та пакувальне обладнання - системи подачі з дискретним кроком, механізми відсічення стрічки, транспортери із захистом від реверсу.
4. Електроінструмент та оргтехніка - CSK PP у механізмах протягування паперу принтерів і сканерів, реверсне блокування в дрилях і шурупокрутах.
5. Підйомне обладнання (кран-балки, ліфти) - стопор зворотного ходу на підйомному барабані. Муфта утримує вантаж при вимкненні двигуна. Саме тому простій кран-балки через несправну муфту - сценарій, якого намагаються не допускати.
6. Мотоцикли та велосипеди - задня втулка колеса (freewheel), кік-стартер мотоцикла.
7. Вітрогенератори - роз'єднання лопастей при досягненні робочих обертів, захист від «розкрутки» під час шторму.

Обгінні муфти випускають багато виробників підшипників - від світових лідерів до регіональних постачальників. Орієнтуватися в брендах варто не за країною походження, а за спеціалізацією та ресурсом під конкретне завдання.

CX Poland - польський виробник, що спеціалізується на роликових і голчастих виробах для промисловості. Саме CX Poland є основним постачальником серій HF і HFL у нашому каталозі. Співвідношення ціна/ресурс оптимальне для серійного ремонту, конвеєрного обладнання та сільськогосподарської техніки. При цьому якість матеріалу і точність виконання відповідають вимогам промислової експлуатації.

FO Bearings - постачальник серії CSK PP у нашому каталозі. Орієнтований на загальнопромислові застосування, взаємозамінність за ISO. Оптимальний там, де CSK потрібна як заміна стандартному підшипниковому посадковому місцю.

NTN - японський виробник із широкою лінійкою HF і HFL. При екстремальних навантаженнях, високих обертах або агресивних умовах - вибір на користь NTN або INA/Schaeffler. Однак і ціна відповідна.

Також у нашому каталозі представлені бренди KYK, MCB, LDI та Z&S. Їх не можна назвати поганими - однак їхня спеціалізація значно ширша, без фокусу саме на обгінних муфтах. У таких виробах обладнання працюватиме цілком справно. Різницю в класі кожен оцінить сам після експлуатації.

Обгінна муфта - виріб із внутрішньо спрямованою конструкцією. Помилка при монтажі не завжди проявляється відразу: муфта може пропрацювати кілька годин і відмовити в найнепідходящий момент. Адже деформований при встановленні ролик не заклинюється так, як має. Саме тому монтаж важливо зробити правильно з першого разу.

Основні правила встановлення:

• перед монтажем перевіряємо напрямок вільного ходу на валу вручну - до посадки, а не після;
• посадка виконується лише через оправку або прес по внутрішньому кільцю; молоток по торцю - не варіант, деформація роликів гарантована;
• вал і посадковий отвір мають бути чистими, без задирок і слідів іржі; допуск на вал - h6 або js6;
• не плутати праву і ліву версії: зовні вони ідентичні, відмінність лише в маркуванні (R/L або стрілка напрямку);
• HFL після монтажу перевіряємо руками - в один бік має провертатися легко, в інший - жорстко блокуватися без люфту;
• при заміні в симетричних вузлах - міняємо парою, навіть якщо другий «ще живий».

Напрямок вільного ходу перевіряємо двічі: до посадки і після.

Цінова вилка в нашому каталозі - від 51 грн за компактну обойму HF0812 до 340 грн за CSK30PP і вище для великих типорозмірів. На перший погляд розкид здається великим. Адже це тому, що різні серії вирішують принципово різні завдання за навантаженням, габаритами та умовами роботи.

Однак є інше порівняння, яке розставляє все по місцях. Незапланований простій конвеєрної лінії - це втрати від кількох тисяч гривень на годину. Простій кран-балки на складі або в цеху - зіставні цифри. Вартість же всього річного запасу обгінних муфт на складі найчастіше менша, ніж один день вимушеного простою.

Типова помилка: беруть найдешевшу обойму «на пробу», без перевірки допустимого крутного моменту. Підсумок - вихід з ладу через кілька тижнів і незапланований ремонт утричі дорожчий. Саме тому на обгінних муфтах не економлять - економлять на часі правильного підбору.

Більшість позицій у нашому каталозі - в наявності. Позиції під замовлення надходять протягом 5 робочих днів.

Правильно підібрана муфта працює тихо і непомітно. Неправильно підібрана - дає про себе знати дуже гучно.

Підбір обгінної муфти не вимагає складних розрахунків, якщо діяти послідовно. Ми рекомендуємо використовувати три кроки:

1. Визначте тип конструкції. Чи потрібна радіальна опора у вузлі? Якщо так - HFL. Лише передача моменту без радіального навантаження - HF. Потрібні ущільнення та взаємозамінність із посадковим місцем 62XX - CSK PP.
2. Підберіть за моментом із запасом. Візьміть розрахунковий момент приводу, помножте на 1,5-2. Перевірте діаметр вала і напрямок вільного ходу - за каталогом або за маркуванням на корпусі.
3. Виберіть бренд під завдання. CX Poland - для серійного ремонту та конвеєрного обладнання. FO Bearings - для застосувань із посадкою CSK під 62XX. NTN або INA/Schaeffler - для екстремальних навантажень і високих обертів.

Ми допоможемо з підбором навіть за неповними даними. Достатньо назвати діаметр вала, приблизне навантаження та умови роботи - решту зробимо самі.

Правильна муфта - це та, про існування якої ви забуваєте одразу після монтажу. Все інше - привід зателефонувати нам ще раз.
