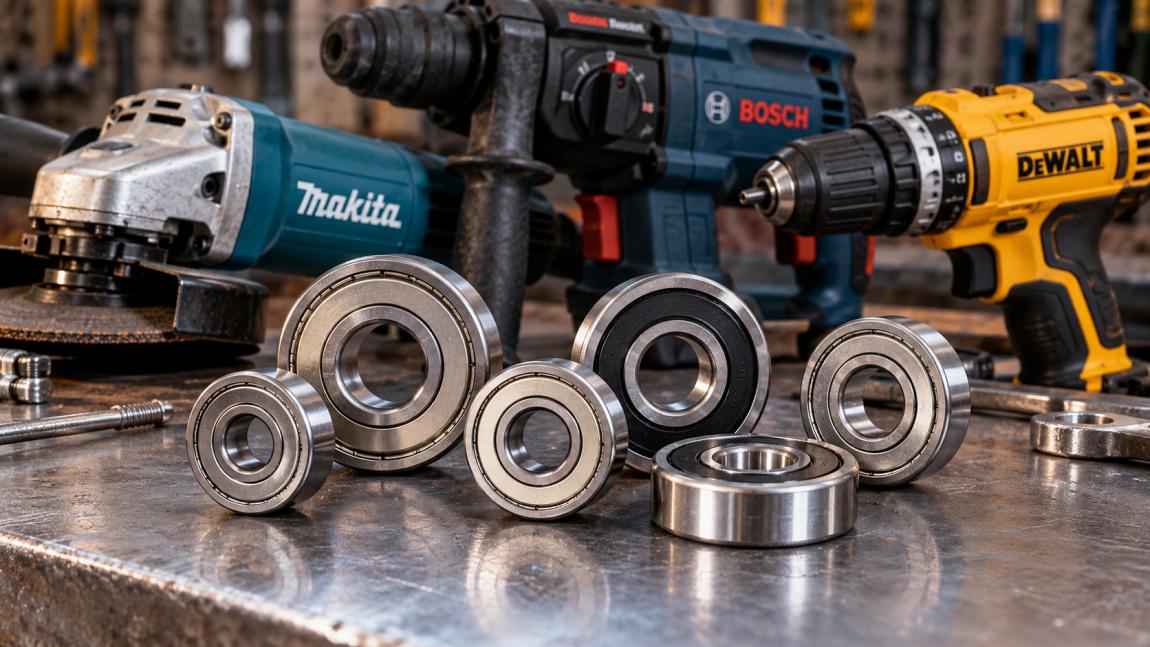

Підшипники для болгарок (КШМ), перфораторів та дрилів (Makita, Bosch, DeWalt): розміри та номери 607, 608, 609, 626, 627, 629

Болгарка почала виховати на високих обертах. Перфоратор гріється в районі ствола - не так, як раніше. Майстер везе інструмент в сервіс, і там називають суму «в половину нового». Адже «оригінальні деталі» коштують дорого, а дістати їх можна тільки у офіційного дилера.

А причина найчастіше - один підшипник за 15-80 гривень.

Виробники електроінструменту не випускають підшипники самі. Makita, Bosch і DeWalt замовляють їх у NSK, NTN, SKF та інших постачальників - і отримують найзвичайніші стандартні деталі серії 60х без будь-якого спеціального маркування на кільці. Тому «оригінальний підшипник Makita» - це просто 608 ZZ, який лежить на полиці будь-якого підшипникового магазину.

У цій статті ми розберемо, які саме номери стоять у популярних моделях болгарок, перфораторів і дрилів, чим відрізняються виконання ZZ і 2RS, і як підібрати заміну за п'ять хвилин - навіть без сервісної схеми. Чим не привід зекономити на ремонті - і розібратися раз і назавжди?

Серія 60х (особливо легка, ГОСТ 100) - це однорядні радіальні кулькові підшипники з мінімальним зовнішнім діаметром при даному внутрішньому. Простіше кажучи: максимум швидкості при мінімумі габаритів. Адже болгарці потрібно розкрутитися до 11 000 об/хв, а не тягнути вагон з рудою - тому конструктори інструменту вибирають саме цю серію.

Основні характеристики підшипників серії 60х:

• Внутрішній діаметр - від 6 мм (626) до 9 мм (609, 629) в нашій темі; ширше по каталогу - до 50 мм і більше.
• Зовнішній діаметр - від 19 мм (607, 626) до 26 мм (629).
• Навантажувальна здатність - нижча, ніж у серій 62хх і 63хх. Зате гранична частота обертання - вища.
• Серія 626/627/629 - додаткова група «шестисотих» з дещо відмінною геометрією посадки.

Побутує думка, що серія 60х - це «слабкі» підшипники, непридатні для серйозної роботи. Однак для проектних навантажень електроінструменту вона розрахована із запасом. Слабке місце в інструменті - не підшипник. Пил, перегрів і робота без мастила.

Усі підшипники серії 60х стандартизовані за ISO 15. Це означає: підшипник 608 від NSK у новому дрилі та 608 від KYK у ремонтному комплекті мають абсолютно однакові посадкові місця. Завжди.

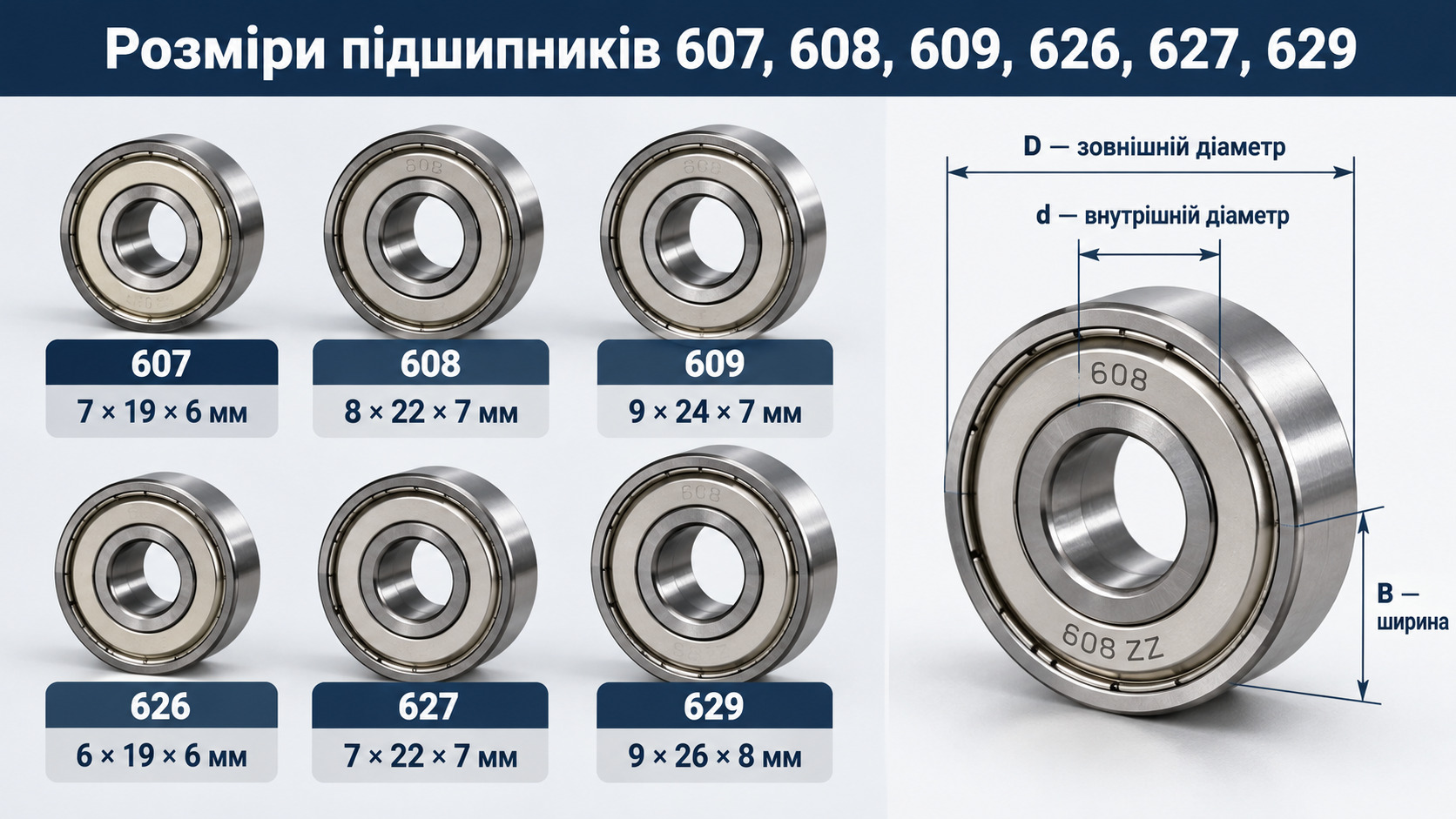

Зверніть увагу: 607 і 626 мають однаковий зовнішній діаметр (19 мм) і ширину (6 мм), але різний внутрішній - 7 мм і 6 мм відповідно. Аналогічно 608 і 627: D і B збігаються, а вал відрізняється на 1 мм. Це важливо при підборі за розміром - різниця в 1 мм на посадці неприпустима.

Якщо номер на кільці стертий і потрібно підібрати за розмірами - використовуйте фільтр «Знайти за розміром» у категорії «Радіальні однорядні підшипники»: вводите d, D і B - і отримуєте всі варіанти в наявності.

Виконання, які ви побачите в каталозі поруч із номером:

• Відкритий (без суфікса) - без захисних елементів, мастило закладене при збиранні.
• Z - одна металева захисна шайба.
• ZZ - дві металеві шайби (безконтактне ущільнення).
• 2RS - дві гумові манжети (контактне ущільнення).
• C3 - збільшений радіальний зазор (додається до будь-якого виконання: 608 ZZ C3, 608 2RS C3).

Яке виконання вибрати - розберемо в наступному розділі.

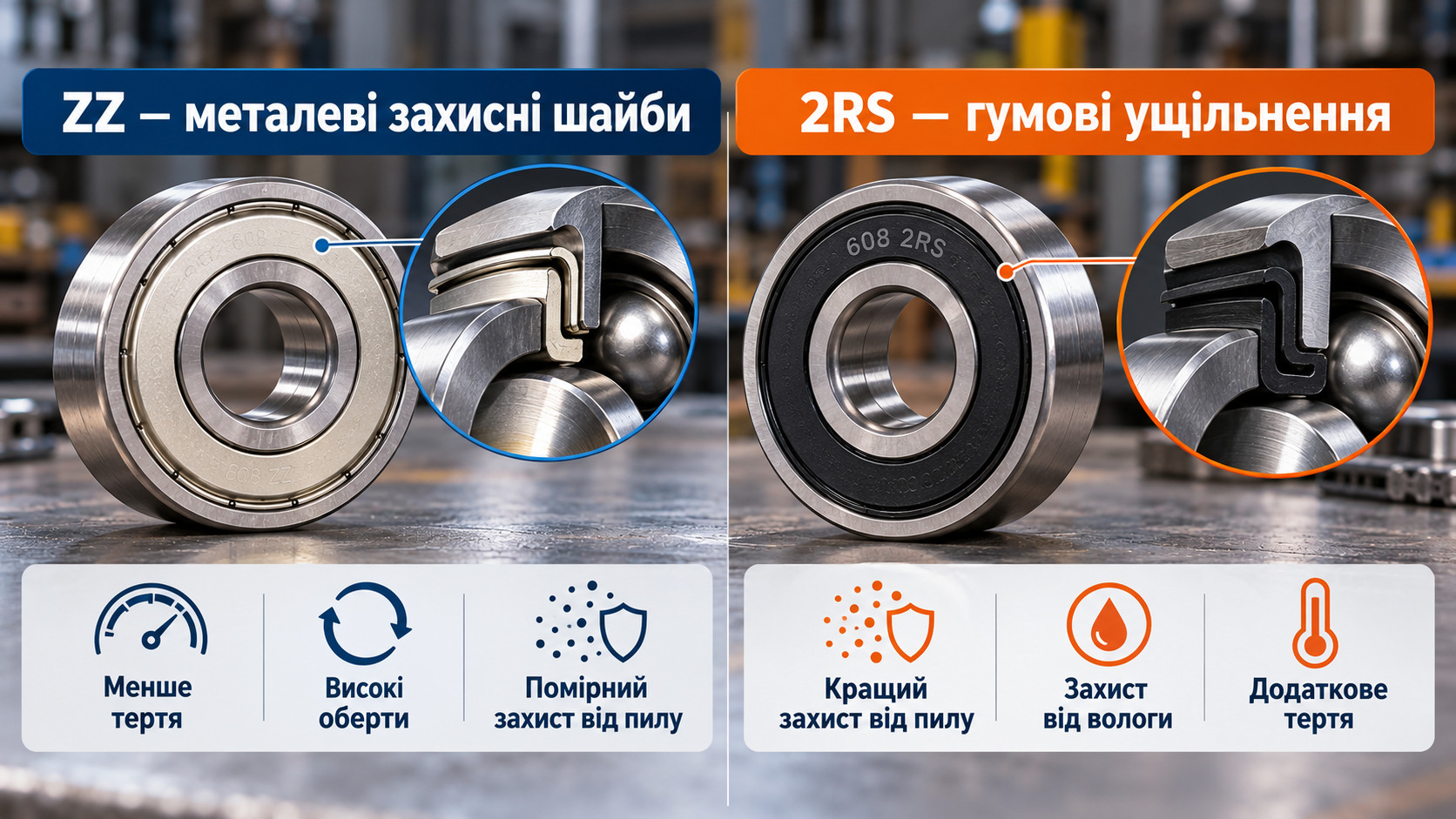

ZZ - металеві безконтактні шайби: вони не торкаються внутрішнього кільця і не створюють тертя. 2RS - гумові контактні манжети: вони щільно прилягають до внутрішнього кільця і надійно утримують пил і вологу зовні.

Серед майстрів побутує думка: «ZZ і 2RS - одне і те саме, просто різні літери». Однак ZZ пропускає дрібний пил - металева шайба не торкається кільця і залишає зазор. Гумова манжета 2RS тримає пил надійніше, але при 20 000 об/хв створює додаткове тертя і гріється дещо сильніше.

Просте правило:

• У перфоратор - 2RS (ударний механізм, пил від бетону).
• У болгарку - ZZ (високі оберти, відносно чистий якірний вузол).
• У дриль і шуруповерт - ZZ для якоря, 2RS для редуктора при роботі на вулиці або в запилених умовах.

Окремо про зазор C3. Це не «розбовтаний» або бракований підшипник - це просто збільшений радіальний зазор, передбачений для вузлів з нагрівом. При нагріві метал розширюється, і підшипник з нормальним зазором CN починає затискатися. C3 дає металу «простір» - тому у вузлі ствола перфоратора або редуктора болгарки при інтенсивній роботі він доречніший, ніж стандартний.

Виробники інструменту не публікують офіційний перелік підшипників поштучно - дані збираються за сервісними схемами та багаторічною практикою ремонту. Сервісні схеми у форматі PDF доступні на офіційних сайтах Bosch, Makita і DeWalt або у авторизованих сервісних центрах. Ми рекомендуємо уточнювати номери за схемою конкретної моделі - в різних поколіннях одного бренду можуть стояти різні підшипники.

Болгарки (УШМ)

Стандартна болгарка несе 2-4 підшипники: два на якорі двигуна (передній і задній) і один-два в редукторі шпинделя. Якірні вузли працюють при максимальній частоті обертання - тому тут найчастіше стоїть 608 ZZ. Шпиндельний вузол нерідко несе 627 ZZ - дещо більший зовнішній діаметр забезпечує потрібну радіальну жорсткість.

Дані наведені за сервісними схемами на зазначені моделі. Перед замовленням уточніть номери за схемою вашої конкретної модифікації - рік випуску або серія збирання іноді впливають на комплектацію.

Перфоратори

Ударний механізм перфоратора створює осьові навантаження, яких у болгарці практично немає. Тому у вузлі ствола часто стоїть підшипник із зазором C3 - він краще переносить нагрів від ударів. У якірному вузлі двигуна навантаження менші, і тут частіше зустрічається 607 ZZ або 608 ZZ.

• Makita HR2470 - якір: 607 ZZ, ствол: 609 2RS.
• Bosch GBH 2-26 - якір: 607 ZZ (залежно від року випуску - 608 ZZ).
• DeWalt D25133 - ствол: 608 2RS C3.

Дані по стволу перфоратора особливо важливо верифікувати за сервісною схемою - цей вузол несе критичне навантаження, і помилка в зазорі обходиться дорожче.

Дрилі та шуруповерти

Навантаження в дрилі значно нижчі, ніж у перфораторі. Тому тут, як правило, обходяться підшипниками серії 60х у виконанні ZZ без посиленого зазору.

• Bosch GSB 13 RE - якір: 608 ZZ.
• Makita HP2051 - якір: 608 ZZ, редуктор: 607 ZZ.

У більшості побутових дрилів - це два підшипники 608. Все.

Якщо сервісної схеми немає під рукою - не страшно. Хороший майстер ніколи не викидає старий підшипник, поки не отримав новий: він і є найкращим зразком для підбору. Алгоритм простий:

1. Розібрати вузол і зняти старий підшипник.
2. Прочитати маркування на боковій поверхні зовнішнього кільця - там стоїть номер ISO і суфікси виконання.

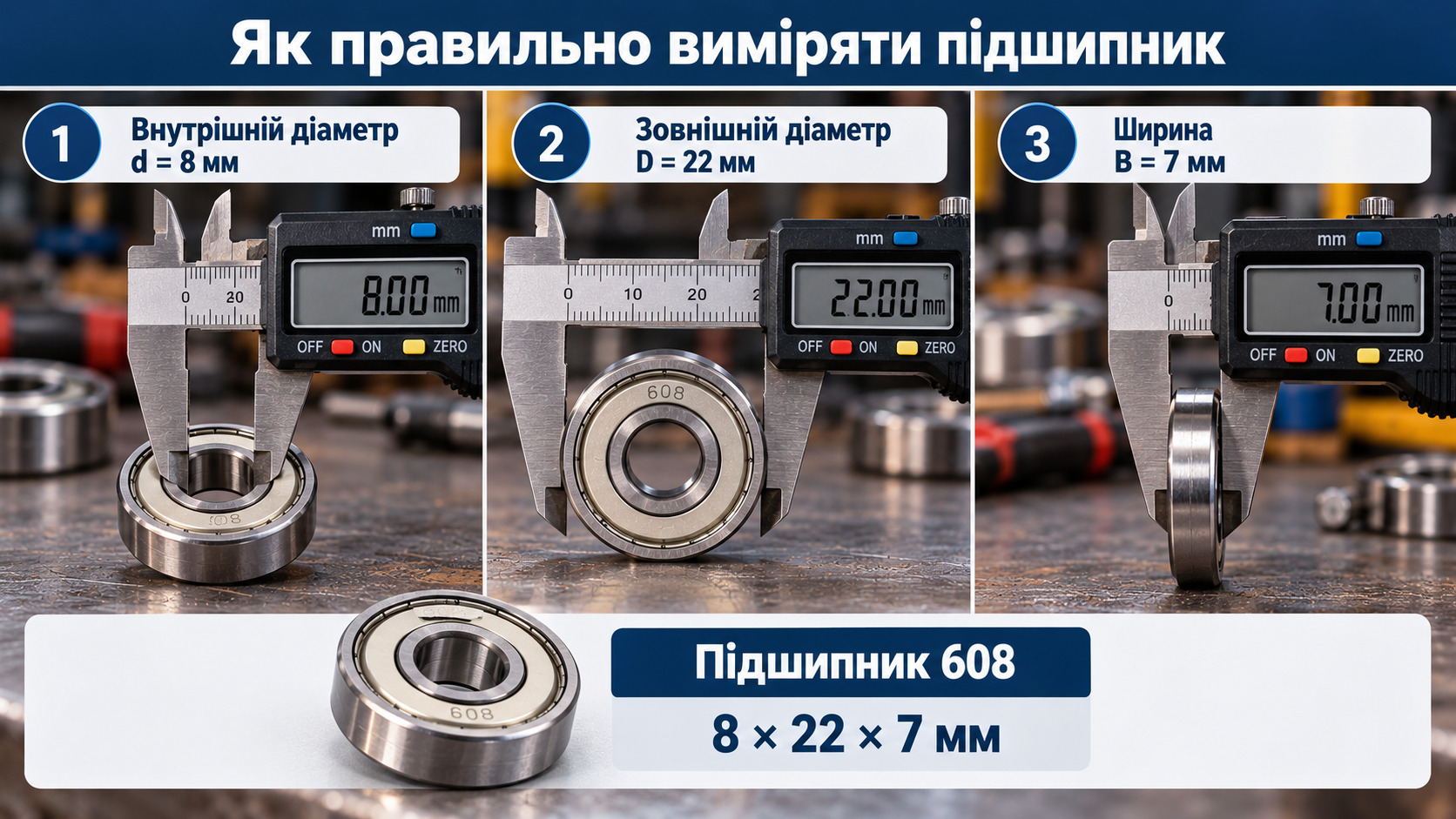

3. Якщо маркування стерте - виміряти d, D і B штангенциркулем.
4. Знайти потрібний номер у каталозі або через фільтр «Знайти за розміром»: вводите три розміри - і бачите всі позиції в наявності.
5. Визначити виконання за умовами роботи: ZZ - для сухих якірних вузлів, 2RS - для ствола перфоратора і запилених місць.
6. При роботі в режимі нагріву додати суфікс C3.

Якщо маркування нечитабельне, а штангенциркуля немає поруч - надішліть фото підшипника у Viber або WhatsApp. Ми допоможемо визначити номер.

Питання не в снобізмі, а в тому, як працює інструмент. Ми рекомендуємо вибирати бренд виходячи з режиму навантаження - і не переплачувати там, де різниці немає.

• SKF, NSK, NTN - оригінальні постачальники інструментальних компаній. Ресурс точно відповідає заводському. Вибір для професійного інструменту в режимі 8-10 годин на день.
• FAG, KOYO, Nachi - японські та німецькі аналоги порівнянного класу. Добре працюють в тих самих умовах, ціна нижча.
• KYK, CX, ZVL Slovakia, FO Bearings - надійні робочі конячки за розумні гроші. Більшість сервісних майстерень працюють саме з ними: ресурс влаштовує, ціна - теж.
• «Без бренду» - лотерея. Для домашнього дриля, який працює раз на місяць, - можливо. Для інструменту в режимі постійних навантажень - ні.

Підшипник за 12 гривень теж крутиться. Але недовго.

Різниця в ціні між «no-name» і KYK або CX - 20-50 гривень. Вартість розбирання і ремонту болгарки у майстра - 300-500 гривень. Однак це не агітація переплачувати: для домашнього дриля на 50 операцій на рік CX або KYK - цілком розумний вибір.

Бренди, доступні в каталозі «Промтехімпорт» у категорії «Радіальні однорядні підшипники»: KYK, FO Bearings, SKF, NSK, CX, ZVL Slovakia, ХАРП, Craft - і ще більше 39 виробників з наявністю від 4 грн.

Це не покрокова інструкція з розбирання - для цього є відео під кожну модель. Це правила, порушення яких виводить новий підшипник з ладу раніше часу.

• Молотком по внутрішньому кільцю не б'ємо. Тільки через оправку або спеціальний знімач.
• Запресовуємо через те кільце, яке сідає з натягом. Якщо з натягом - вал, тиснемо на внутрішнє кільце. Якщо з натягом - корпус, тиснемо на зовнішнє.
• Замінюємо підшипники парами - передній і задній якоря одночасно. Адже ресурс у них однаковий, і другий зношений рівно так само, як перший.
• Мастило додаємо тільки у відкриті підшипники і ZZ. У 2RS мастило вже закладене на весь термін служби - розкривати манжету не потрібно.
• Нагрів ротора перед зняттям заклиненого підшипника - феном, а не пальником. Пальник перегріває кільце і змінює твердість металу.

Більшість майстрів втрачають дві години не на заміну, а на зняття заклиненого підшипника. Тому не відкладайте - ранній скрегіт легше піддається ремонту, ніж повністю зруйнований вузол.

Який підшипник стоїть у болгарці Bosch GWS?

У більшості моделей лінійки GWS 7 і GWS 9 на якорі стоїть 608 ZZ. Точний номер - за сервісною схемою вашої модифікації на сайті Bosch або у авторизованого дилера.

Чим відрізняється 607 від 608?

Діаметром отвору під вал: у 607 - 7 мм, у 608 - 8 мм. Зовнішній діаметр і ширина також дещо більші у 608 (22×7 проти 19×6). Взаємозамінність - нульова: посадкові розміри різні.

Чи можна ставити 2RS замість ZZ у болгарці?

Можна. 2RS забезпечує кращий захист від пилу. Однак при високих обертах гумова манжета гріється дещо сильніше, ніж металева шайба ZZ. Для домашньої болгарки з помірним режимом роботи різниця несуттєва.

Що означає C3 у маркуванні підшипника?

Збільшений радіальний зазор - третя група за ISO 5753. Потрібен у вузлах з нагрівом: метал розширюється, і підшипник з нормальним зазором CN починає затискатися. C3 дає простір для теплового розширення. Це не брак і не «розбовтаність».

Чи потрібно додавати мастило в новий підшипник 608 ZZ?

У ZZ мастило вже закладене при збиранні - у більшості випадків додавати не потрібно. Якщо вузол працює в умовах підвищеної температури або відкритий підшипник монтується в перфоратор - додайте невелику кількість пластичного мастила для підшипників (не машинного масла).

Як довго служать підшипники в болгарці?

При штатному режимі роботи і правильній заміні - 500-1000 робочих годин. При постійній роботі в запиленому середовищі, без захисного кожуха або в режимі перегріву - значно менше. Головне - не ігнорувати перші ознаки: гул, вібрацію і нагрів корпусу.

Серія 60х - стандарт, а не ексклюзив. Номер на кільці - адреса на складі. Виконання ZZ або 2RS - питання умов роботи, а не ціни.

Ремонт інструменту своїми руками або силами майстерні - це не компроміс. Це правильний вибір при правильному підшипнику. Беріть із верифікованим брендом, правильним виконанням - і інструмент відпрацює свій ресурс повністю.

Підібрати підшипник за номером або за розмірами можна в каталозі «Радіальні однорядні підшипники» - там же фільтр «Знайти за розміром» для підбору за d, D і B. Якщо залишилися питання - пишіть у Viber, Telegram або WhatsApp: ми допоможемо визначити потрібний номер за фото або розмірами.
