Підшипники генератора (6202-2RS, 6203-2RS, 6303-2RS): розміри, зазори C3 та добір для популярних авто

Генератор загув. Механік зняв, розібрав - на внутрішньому кільці старий номер ледь читається. Три цифри: «202». Але що саме стоїть у цьому генераторі - 6202-2RS чи просто 6202? З зазором CN чи C3? І підійде те, що є в наявності, чи потрібно шукати саме з потрібним зазором?

Ситуація знайома. І саме тут більшість помиляються. Купили «6202-2RS» - через три місяці знову гул. Тому що потрібен був C3, а поставили стандартний CN. Або навпаки - взяли «із запасом» C4, хоча конструкція розрахована на C3. Фізично підшипник сяде на місце. Ресурс - інше питання.

У цій статті розберемо розміри всіх трьох номерів, пояснимо різницю між 6202, 6203 і 6303, розкажемо, навіщо генераторам потрібен саме C3, і дамо таблицю застосовності за марками автомобілів. Без зайвої теорії - тільки те, що потрібно при реальному ремонті.

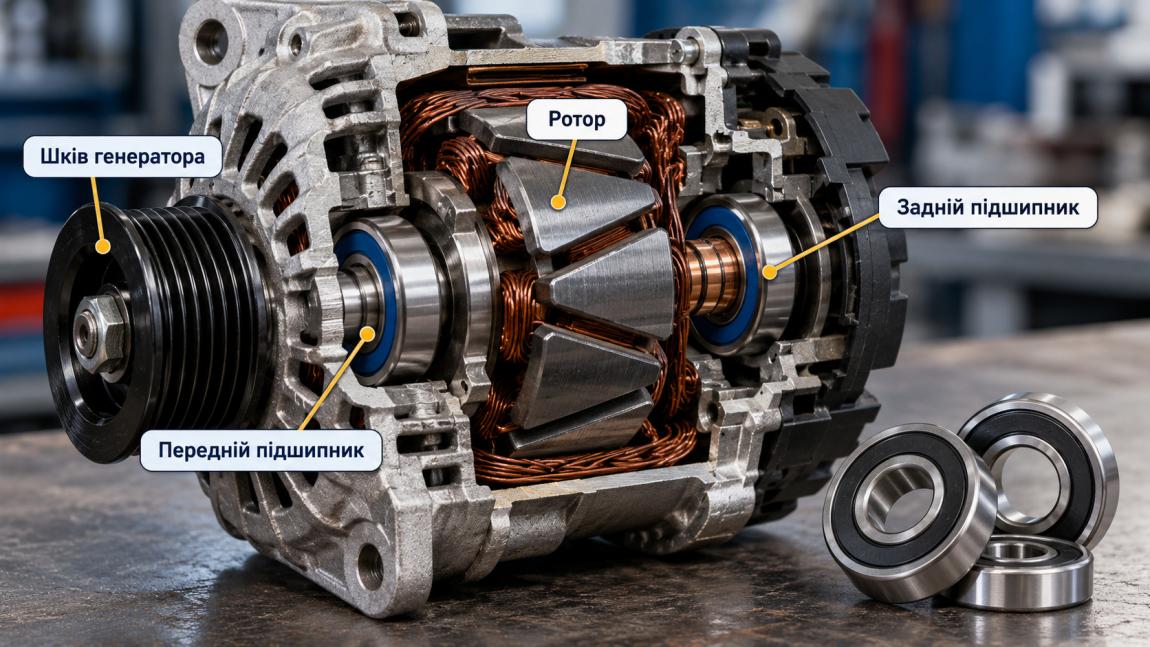

У генераторі легкового автомобіля, як правило, два підшипники. Передній - з боку шківа - приймає на себе ременне навантаження і працює у більш важких умовах. Задній - з боку контактних кілець - навантажений менше, але також знаходиться в зоні нагрівання.

Поширена хибна думка: генератор гріється від двигуна. Насправді - ні. Основна причина нагрівання підшипників - сам генератор. При струмовому навантаженні статор нагрівається, тепло передається через корпус на посадкові місця підшипників. Саме тому стандартний зазор CN тут не підходить - він «вибирається» при робочій температурі, і підшипник починає працювати в умовах натягу.

Три номери - 6202-2RS, 6203-2RS, 6303-2RS - закривають приблизно 80% усіх застосувань на автомобілях європейського, азіатського та радянського парку. При цьому один і той самий генератор різних років випуску може комплектуватися різними номерами - це проектне рішення виробника, не помилка.

Поставити не той розмір - не вийде фізично. Поставити не той зазор - вийде, але ненадовго.

Запам'ятайте головне правило: всі три номери об'єднує суфікс «-2RS» (два гумових ущільнення) і рекомендований для генератора зазор C3. Розміри - різні, і плутати їх не можна.

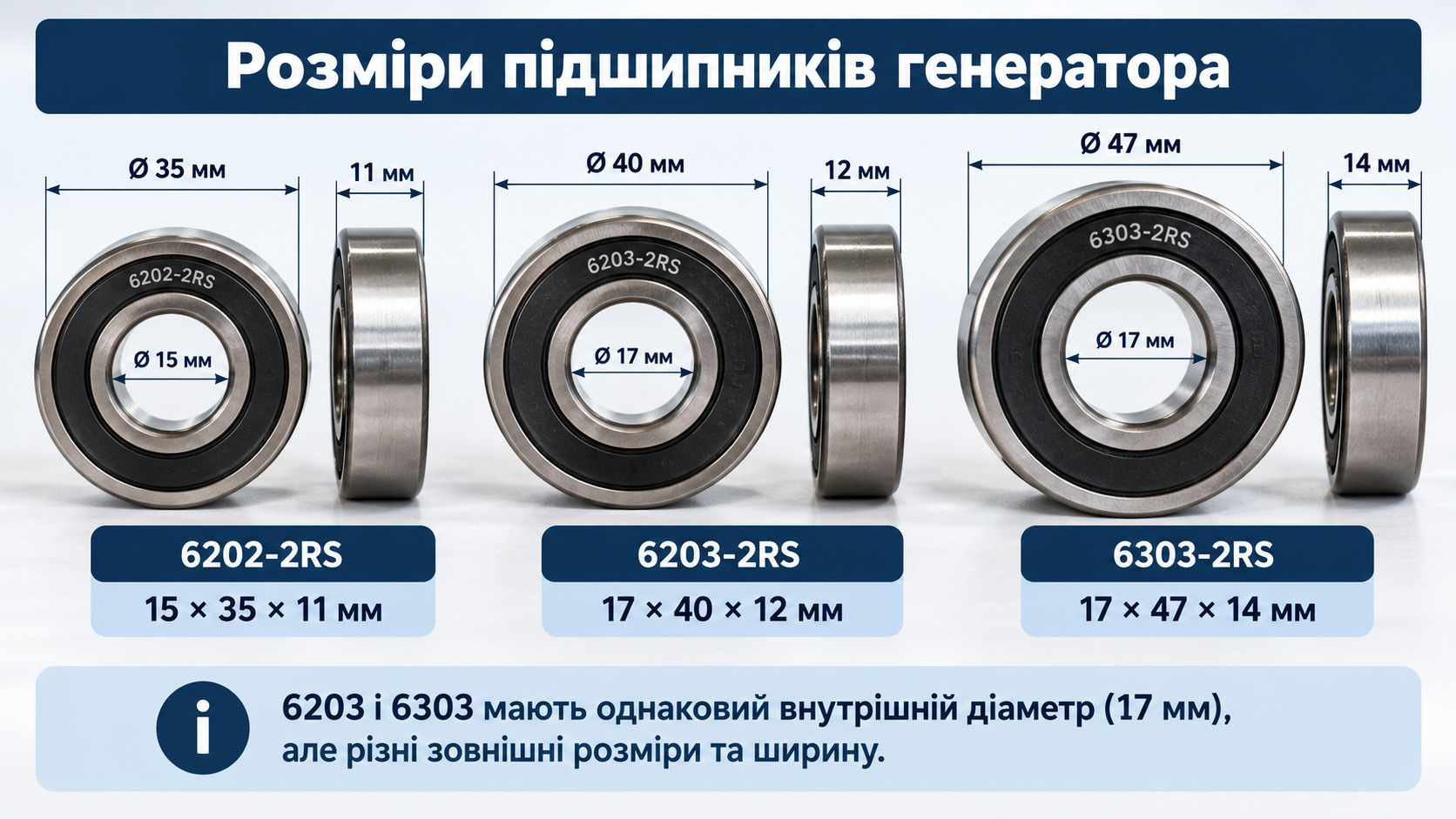

Зверніть увагу: 6203 і 6303 сідають на однаковий вал діаметром 17 мм - саме тут найчастіше плутанина. Різниця - у зовнішньому діаметрі (40 мм проти 47 мм) і ширині (12 мм проти 14 мм). У корпус від 6203 підшипник 6303 фізично не увійде.

Вал збігається. Посадкове місце - ні.

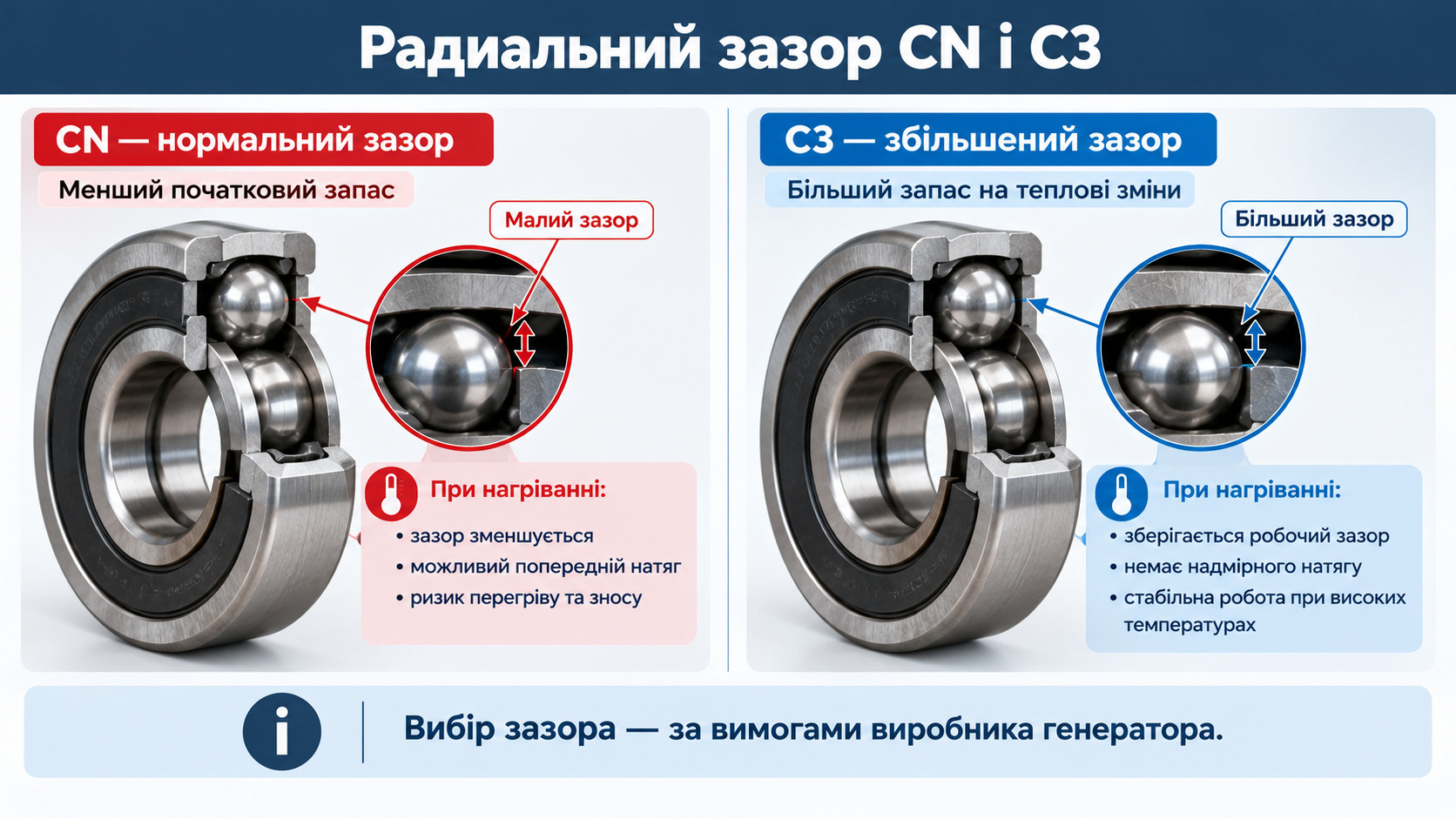

Радіальний зазор - це відстань між кулькою і доріжкою кочення в неробочому (холодному) стані. При нагріванні метал розширюється. Якщо зазор стандартний (група CN, група 0 за ГОСТ), при робочій температурі генератора (80-120°C) він повністю «вибирається» - кульки починають затискатися в доріжках. Результат: перегрів, прискорений знос, руйнування сепаратора.

Збільшений зазор C3 (група 7 за ГОСТ) спеціально залишає запас під теплове розширення. У холодному стані такий підшипник трохи «болтається» - і це нормально. Саме цей запас при робочій температурі перетворюється на правильний робочий зазор.

Поширений міф: «купив C3 - він розбовтаний, значить, брак». Ні. Це проектний запас. Підшипник із зайвим зазором у холодному стані - це підшипник із правильним зазором при робочій температурі генератора.

Генератор із «нормальним» CN-підшипником - як турист у бабусиних вовняних шкарпетках на гірському спуску. Ніби тепло. Але тільки перші десять хвилин.

Для генератора легкового автомобіля - тільки C3. Для промислового генератора з інтенсивним нагріванням - уточнюйте: може знадобитися C4.

Візьмемо повне позначення «6203-2RS C3» і розберемо його по частинах:

• 6203 - радіальний кульковий однорядний підшипник, серія 62, внутрішній діаметр 17 мм;
• 2RS - два гумових ущільнення з обох сторін; підшипник повністю закритий, заводське мастило не потребує поповнення протягом усього терміну служби;
• C3 - збільшений внутрішній зазор під теплове розширення.

Тепер про типи ущільнень - це важливо для правильного вибору:

Гумове ущільнення 2RS переважніше металевого щитка ZZ саме в умовах генератора: воно краще утримує графітовий пил від щіток і захищає від бризок води. При цьому 2RS трохи знижує граничні оберти - але в робочому діапазоні генератора (2 000-8 000 об/хв) це несуттєво.

ZZ - не помилка. 2RS - правильний вибір.

Єдиної бази «марка авто - номер підшипника» не існує. Один і той самий автомобіль різних років випуску міг комплектуватися різними генераторами (Bosch, Denso, Valeo, Iskra, КЗАТЕ) - і різними підшипниками. Таблиця нижче - орієнтир, а не вичерпний список застосовності.

Не міняйте підшипник тільки за маркою автомобіля - без перевірки. Зніміть генератор, розберіть, зчитайте номер зі старого підшипника або виміряйте d×D×B штангенциркулем. Одна і та сама модель з різними роками випуску або різними комплектаціями може мати різні генератори з різними підшипниками. Це не виняток - це правило.

Розуміємо, що розбирати тільки для того, щоб дізнатися номер, - зайва робота. Тому надішліть нам фото старого підшипника і марку автомобіля - підберемо пару за 15 хвилин.

Обидва підшипники сідають на вал діаметром 17 мм - саме тут найчастіше помиляються при купівлі. Здається, що вони взаємозамінні. Це не так.

• 6203-2RS: зовнішній діаметр 40 мм, ширина 12 мм. Менший, легший, підходить для компактних корпусів.
• 6303-2RS: зовнішній діаметр 47 мм, ширина 14 мм. Більший, вантажопідйомність на 40% вища, витримує більше ременне навантаження.

На шківній стороні генератора ременне навантаження значно вище, ніж на стороні контактних кілець. Саме тому частина виробників ставить 6303-2RS спереду і 6203-2RS ззаду - різні підшипники в одному агрегаті. Це проектне рішення, а не помилка складання.

Обидва на 17. Але це різні підшипники. І взаємозамінювати їх не можна.

Виробників підшипників багато. Чесна відповідь на питання «який вибрати» залежить від двох речей: бюджету і того, на скільки розрахований ресурс ремонту.

Преміум-сегмент - SKF, FAG (Schaeffler), NSK, NTN. Стабільна геометрія, точний зазор C3 від партії до партії, передбачуваний ресурс. Вибирайте цей рівень, коли знімати генератор знову через півроку - не варіант.

Середній сегмент - KYK, CX, ZKL, Craft, SNR. Хороший баланс ціни і ресурсу. Частина з них поставляється на конвеєр або використовується в OEM-запчастинах. Оптимальний вибір для більшості ремонтів.

Бюджетний сегмент - підшипники без бренду або невідомого походження. Можна ставити за умови, що заявлений C3 реально підтверджений. На практиці зазор у таких підшипників нерідко не відповідає маркуванню - і через 10 000-15 000 км генератор знову загуде.

SKF і FAG дорожчі аналогів у 3-5 разів. Для старого автомобіля з великим пробігом, де через рік кузов піде «під списання», - це недоцільно. Для нового автомобіля або агрегату, який щойно пройшов капітальний ремонт, - не економте.

Зняття і встановлення генератора на більшості автомобілів коштує дорожче різниці в ціні між KYK і SKF. Рахуйте правильно.

Чи можна поставити 6203-2RS замість 6203-2RS C3?
Фізично - так, сяде. За ресурсом - ні. CN-зазор при робочій температурі генератора повністю вибирається, підшипник починає працювати в натягу. Результат - прискорений знос і гул через 10 000-20 000 км.

Чим 6303-2RS відрізняється від 6303-2RS C3?
Тільки зазором. Розміри d, D, B - однакові. Для генератора потрібен C3.

Який підшипник передній, який задній у моєму генераторі?
Залежить від конструкції конкретного генератора. Після розбирання номери будуть на кільцях. Або напишіть нам із маркою авто і типом генератора - підберемо.

Чи можна використовувати ZZ замість 2RS?
Так, якщо в наявності тільки ZZ C3 - допустимо. Але 2RS переважніше в умовах запиленості і вологи, характерних для моторного відсіку.

Що робити, якщо номер на підшипнику не читається?
Виміряйте d×D×B штангенциркулем. Три цифри однозначно визначають номер - через нашу таблицю розмірів або фільтр підбору на сайті.

Чи потрібно змащувати новий підшипник 2RS перед встановленням?
Ні. Підшипники 2RS заправлені мастилом на заводі і повністю запечатані. Додаткове мастило зовні - зайве.

У каталозі Промтехімпорт доступні підшипники 6202-2RS C3, 6203-2RS C3 і 6303-2RS C3 від виробників SKF, FAG, NSK, NTN, KYK, CX, ZKL, Craft, SNR.

Як знайти потрібну позицію:

• Пошук за номером (6202-2RS, 6203-2RS, 6303-2RS) - одразу переходить на сторінку товару.
• Фільтр «Знайти за розміром» - якщо знаєте тільки d×D×B, але не знаєте номер.
• Фільтр за брендом - якщо потрібна конкретна марка виробника.

Умови роботи:

• Відвантаження в день замовлення при оформленні до 15:00.
• Доставка Новою Поштою, Укрпоштою, Delivery, Meest - від 24 годин.
• Безкоштовна доставка при замовленні від 3 000 грн.
• Оплата: безготівковий розрахунок з ПДВ, картка, накладений платіж.

Якщо номер невідомий або потрібно підібрати пару (передній + задній) - пишіть у Viber, WhatsApp або Telegram. Менеджер відповість у середньому за 15 хвилин.

Є номер - знайдете самі. Немає номера - знайдемо разом.
