Підшипники для електрокос, газонокосарок та бензопил (Stihl, Husqvarna, Oleo-Mac): добір підшипників колінвала та редуктора

«Пила не завелася в розпал сезону» - мабуть, найгірше, що може статися з дачником або професійним арбористом у липні. Або газонокосарка починає вити на високих обертах, гріється і втрачає тягу. Перша думка - поршень, карбюратор, свічка. Адже саме про це пишуть на більшості форумів. Однак у половині випадків винуватець набагато скромніший і дешевший - зношений підшипник колінвала або редуктора.

Ми працюємо з підшипниками для садового інструменту давно і бачимо одну й ту саму картину: майстер міняє все підряд, поки не доходить до корінного підшипника - а саме він гнав вібрацію, їв потужність і розігрівав картер. Адже правильно підібраний підшипник - це не просто деталь, це ресурс усього інструменту.

У цій статті ми розберемо, де саме стоять підшипники в бензопилах, електрокосах і газонокосарках, як читати маркування, навіщо потрібен зазор C3 і які бренди брати для заміни.

Садовий інструмент - не електродриль, яка працює 10 хвилин і відпочиває годину. Бензопила на валці лісу крутить колінвал на 8 000-12 000 об/хв безперервно. Електрокоса косить траву в пилу, обривках листя і масляному тумані від редукторного мастила. Газонокосарка з самохідом передає крутний момент через колісний привід - туди, де бруд і сирість.

У таких умовах стандартний підшипник 6202 «без маркування», куплений у будівельному гіпермаркеті, виходить з ладу за один сезон. Чому? Тому що у нього немає потрібного ущільнення, стандартний зазор CN затискає кільця при тепловому розширенні, а сталь сепаратора не розрахована на постійну вібрацію.

Запам'ятайте головне правило підбору: для високооборотного садового інструменту потрібен підшипник з ущільненням 2RS і зазором C3. Це не маркетинг - це фізика.

Перш ніж іти за заміною, потрібно зрозуміти, який саме вузол вийшов з ладу. У різних типах інструменту підшипники стоять у різних місцях - і серії у них різні.

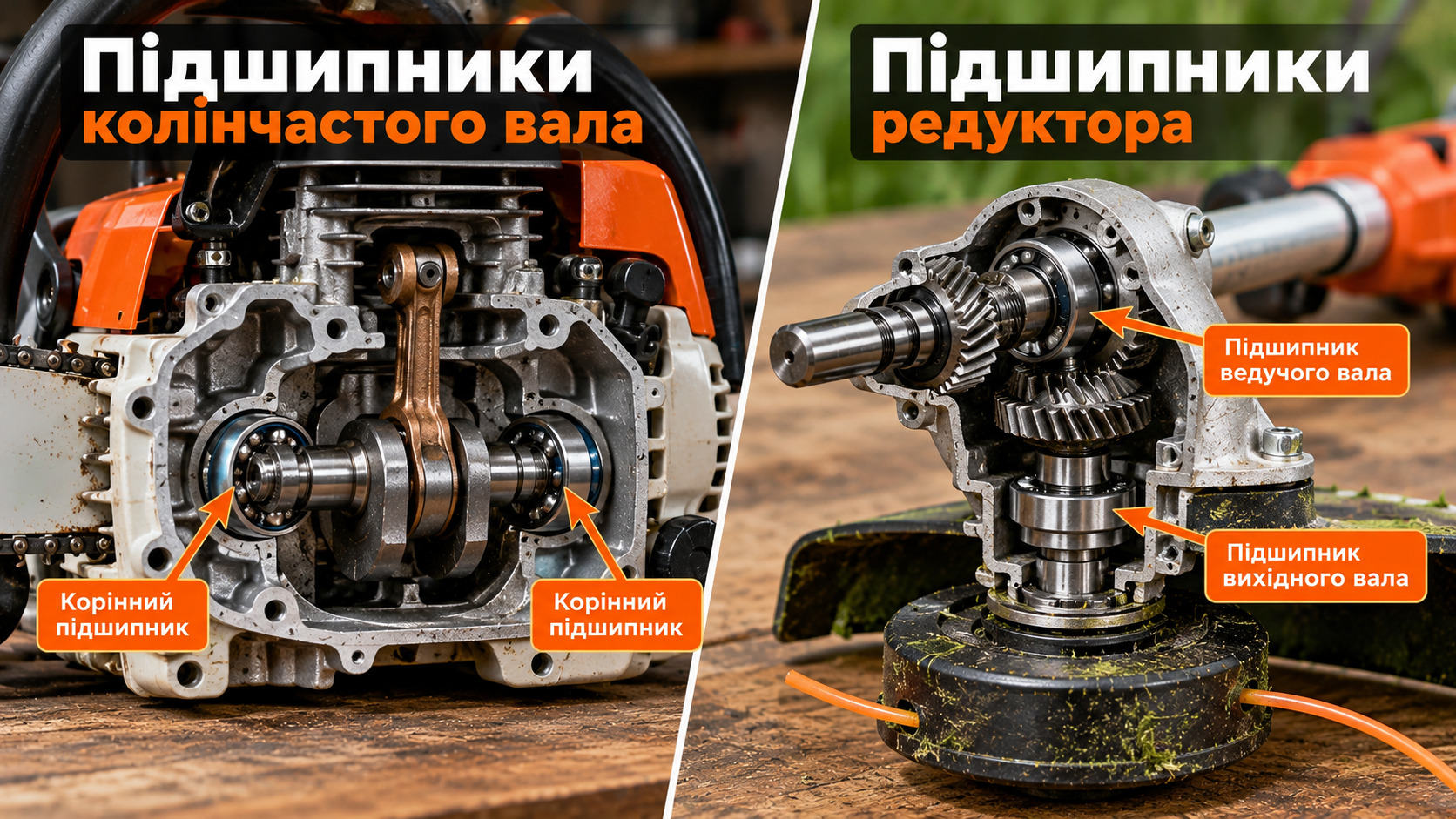

Колінчастий вал - бензопили і мотокоси

Це найнавантаженіший вузол. Два корінних підшипники утримують колінвал по обидва боки картера - вони приймають на себе всі ударні навантаження від згоряння суміші і передають обертання на ланцюгову зірочку або ножовий диск.

Серії підшипників для колінвала: 6200, 6201, 6202, 6203, 6204 - залежно від моделі. Малі побутові пили (Stihl MS 180, Husqvarna 137) зазвичай стоять на 6202. Більш потужні професійні моделі - на 6203 або 6204. Ущільнення - 2RS, зазор - C3 обов'язково.

Перед покупкою заміни завжди вибийте старий підшипник і прочитайте маркування на його кільці - воно нанесено лазером або фарбою. Це надійніше будь-якої таблиці.

Редуктор - електрокоси, мотокоси, тримери

Редуктор передає обертання від двигуна на ножовий диск або леску. Всередині - як правило, пара конічних або прямозубих шестерень, які утримуються радіальними кульковими підшипниками. Тут умови роботи особливі: висока бокова навантага при косінні жорсткої трави, постійні ударні імпульси, температурні перепади.

Стандарт для редуктора тримера - 6202-2RS C3. Деякі моделі Husqvarna 125R і Oleo-Mac SPARTA використовують саме його. При цьому відкритий підшипник (без ущільнення) в редукторі - не економія, а пил і стебла трави напряму в доріжку кочення. Ресурс такого підшипника - кілька годин роботи.

Електромотор - електрокоси і газонокосарки

Ротор електромотора обертається на двох підшипниках - передньому і задньому. Серії тут малі: 6000, 607, 608. Вони невеликі за розміром, однак зазнають постійного осьового навантаження від лески або ножа. Адже при зіткненні ножа з каменем або товстою гілкою весь удар через вал іде саме в підшипники.

Для електроінструменту ущільнення 2RS також переважніше - пил і трава летять у всіх напрямках. Зазор - стандартний CN, оскільки оберти електромотора газонокосарки нижчі, ніж у бензинового колінвала.

Колісний вузол - самохідні газонокосарки

Самохідні моделі Husqvarna LC 153S, Oleo-Mac G53 і аналогічні передають крутний момент на ведучі колеса. Залежно від конструкції тут стоять або радіальні кулькові підшипники серії 6004-6006, або пластикові втулки-вкладиші. При заміні важливо визначити тип: підшипник міняється на підшипник, втулка - на втулку. Плутати їх не варто.

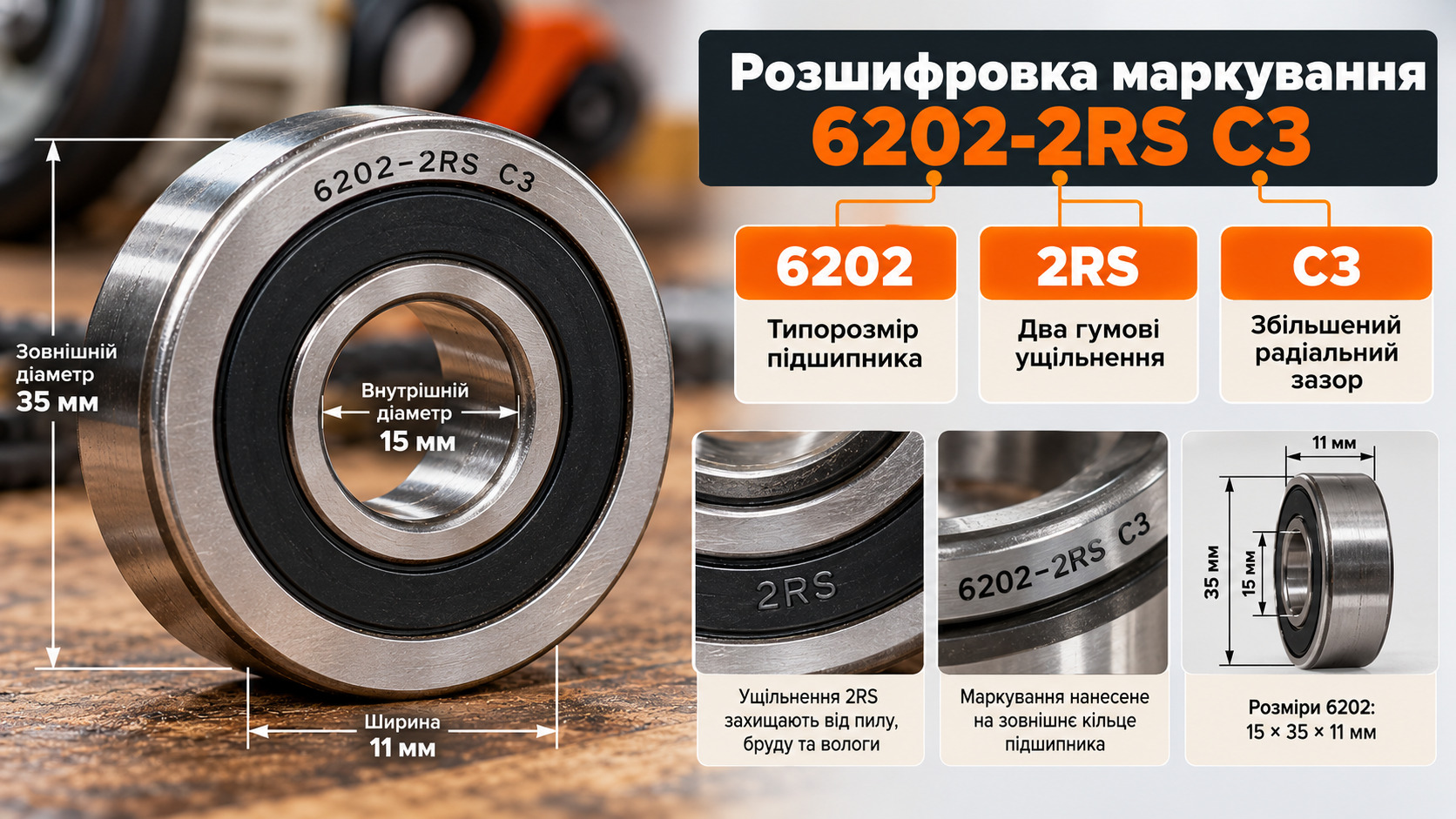

Ще один нюанс: виробники можуть використовувати маркування ГОСТ разом з ISO. Наприклад, підшипник 202 за ГОСТ - це той самий 6202 за ISO. Якщо на старому підшипнику ви бачите тризначне число без «6» спереду - додайте «6» і отримаєте міжнародний артикул.

Зазор - це відстань між тілами кочення і доріжками кілець. Саме він визначає, як підшипник поводиться при нагріванні.

Чому це важливо? Тому що при 10 000 об/хв метал гріється і розширюється. Якщо зазор стандартний (CN), нагріте внутрішнє кільце «затискає» кульки - підшипник починає працювати з переднатягом, гріється ще сильніше і швидко руйнується. Зазор C3 трохи більший за стандартний - він залишає місце для теплового розширення. Тому на колінвалах і редукторах високооборотного інструменту C3 обов'язковий.

Чесний момент: C3 справді дає трохи більше шуму на холодному старті - поки підшипник не вийшов на робочу температуру. Однак це саме робочий шум, а не ознака несправності. Через хвилину прогрівання він зникає.

Ущільнення захищають доріжки кочення від потрапляння пилу і утримують мастило всередині. У садовому інструменті це питання стоїть особливо гостро: трава, тирса, земля, масляний туман - середовище вкрай агресивне.

Розберемо типи ущільнень:

• Z - металевий щиток з одного боку. Захищає від крупного пилу, але не герметичний. Для бензопили - недостатньо;
• ZZ - металеві щитки з обох сторін. Краще, ніж Z, але все одно не герметичний - пил проникає через зазор між щитком і кільцем;
• RS - гумове ущільнення з одного боку. Контактне, створює справжній бар'єр для пилу і утримує мастило;
• 2RS - гумові ущільнення з обох сторін. Максимальний захист. Стандарт для садового інструменту.

Правило просте: не вгадуйте - дивіться на оригінальний підшипник. Якщо стояв 2RS, ставте 2RS. Спроба зекономити і поставити ZZ замість 2RS в редуктор тримера обходиться дорого: мастило вимивається, підшипник «з'їдається» за сезон.

При цьому 2RS дає трохи більше опору обертанню через контакт ущільнення з внутрішнім кільцем. У високооборотних вузлах (вище 15 000 об/хв) це теоретично важливо - однак для колінвала пили на 10 000 об/хв різниця несуттєва. Зате ресурс у рази вищий.

На ринку - десятки брендів підшипників для садового інструменту. Не можна сказати, що дешеві погані, а дорогі хороші - все залежить від завдання і очікуваного ресурсу. Ми ділимо варіанти на три групи.

Оригінальна якість - SKF, FAG, NSK

Це підшипники європейських і японських виробників, які постачаються на конвеєр до Stihl, Husqvarna і Oleo-Mac. SKF (Швеція), FAG (Німеччина), NSK (Японія) - найвища геометрична точність, якісна сталь, заводське мастило на весь термін служби.

Ресурс - 2-3 сезони інтенсивної роботи. Ціна - від 200 до 400 грн за штуку. Це вибір для професійного інструменту і комерційного використання, де простій дорожчий за підшипник.

Якісні аналоги - KYK, CX, NTN, KOYO

Японські і польські виробники середнього цінового сегмента. KYK і CX добре зарекомендували себе в побутовому і напівпрофесійному інструменті. Геометрія відповідає стандарту ISO, мастило - якісне, сталь - робоча.

Ресурс - 1-2 сезони при правильному підборі ущільнення і зазору. Ціна - 50-120 грн. Це оптимальний вибір для дачного інструменту, який працює 50-100 годин за сезон.

Бюджетні варіанти - без бренду, ГПЗ

Їх не можна назвати поганими - однак вони кардинально відрізняються від двох попередніх груп за стабільністю якості. Геометрія «гуляє», мастило невідомого складу, сталь сепаратора м'якша. Такий підшипник цілком нормально працюватиме перші 20-30 годин. Тому ми рекомендуємо їх лише для тимчасового ремонту «дотягнути до кінця сезону» - і обов'язкової подальшої заміни.

Підшипник рідко «вмирає» раптово - він подає сигнали заздалегідь. Потрібно вміти їх читати.

Ознаки зносу підшипника колінвала або редуктора:

• Вібрація, якої раніше не було - особливо на холостих обертах;
• Гул або скрегіт при роботі, що посилюється з прогрівом;
• Перегрів картера або корпусу редуктора - рука не витримує через 5 хвилин роботи;
• «Мертві точки» при повільному прокручуванні вала рукою - підшипник клинить у певних положеннях;
• Люфт вала - потягніть вал поперек осі: якщо є помітний рух, підшипник зношений;
• Втрата потужності без видимих причин - карбюратор відрегульовано, свічка нова, а тяги немає.

Якщо бензопила після прогрівання починає «жувати» ланцюг - вібрувати і «уводити» пропил убік - спочатку перевірте корінний підшипник колінвала, а потім вже ланцюг і шину. Адже зношений корінний дає биття вала, а биття вала передається на зірочку і ланцюг.

Розкид цін на ринку досить широкий - саме тому важливо розуміти, за що ви платите.

Купуючи підшипник, потрібно розуміти, чого ви очікуєте від цієї покупки. Якщо інструмент працює 30-40 годин за дачний сезон - KYK або CX за 80 грн прослужать два роки і перекриють усі очікування. Якщо пила працює щодня на комерційній заготівлі - SKF за 300 грн окупиться вже через місяць, тому що ви не будете зупиняти роботу на позаплановий ремонт.

І ще один момент, який варто тримати в голові: робота механіка по заміні корінного підшипника колінвала в сервісі - від 500 грн і вище. Це без урахування запчастини. Рахуйте самі, скільки коштує економія на підшипнику за 35 грн.

Сезонна техніка не пробачає випадкових деталей. Тому кілька простих правил, які збережуть і гроші, і нерви:

• Визначте вузол - колінвал, редуктор, мотор або колісний привід;
• Прочитайте маркування на старому підшипнику або уточніть за таблицею для вашої моделі;
• Для високооборотних вузлів - тільки 2RS і C3, без компромісів;
• Вибирайте бренд під завдання: професійний інструмент - SKF або FAG, дачний - KYK або CX;
• Міняйте корінні підшипники парою і тільки з правильним інструментом.

Правильний підшипник коштує в кілька разів дешевше, ніж позаплановий ремонт у розпал сезону. Підбирайте усвідомлено - і інструмент відпрацює без сюрпризів не один рік!
