Двигун зупинився. Виробництво стоїть. Механік тримає в руках старий підшипник - розбитий, із синявою мінливості на кільцях. Знайома картина? Адже саме в такий момент більшість робить одну й ту саму помилку: беруть "такий самий" - за розміром, за виглядом - і ставлять. А через три місяці історія повторюється.

Однак справа рідко буває в самому підшипнику. Найчастіше причина - неправильний вибір радіального зазору або типу ущільнення. До того ж серії АІР і 4А охоплюють десятки типорозмірів, і плутанина тут обходиться дорого.

Тому ця стаття - практичний посібник із конкретною таблицею типорозмірів, зрозумілим поясненням різниці між зазорами Норма і C3 та порадами щодо вибору бренду. Після прочитання ви точно знатимете, що замовляти для свого габариту - без зайвих дзвінків і здогадок.

Електродвигуни серій АІР і 4А - це асинхронні машини загальнопромислового призначення, які десятиліттями встановлювались і продовжують працювати на насосах, вентиляторах, компресорах, конвеєрах і верстатах по всьому пострадянському простору.

Важливий момент, який економить час при підборі: серії АІР і 4А мають однакові посадкові розміри підшипникових щитів у межах одного габариту. Тому таблиця типорозмірів підшипників є універсальною для обох серій.

Адже саме через удавану «однаковість» цих двигунів багато хто і припускається помилок при заміні - вважають, що підшипник теж «підійде будь-який».

Перш ніж дивитись у таблицю, варто розібратися з влаштуванням вузла. Адже в електродвигуні, як правило, стоять два різні підшипники:

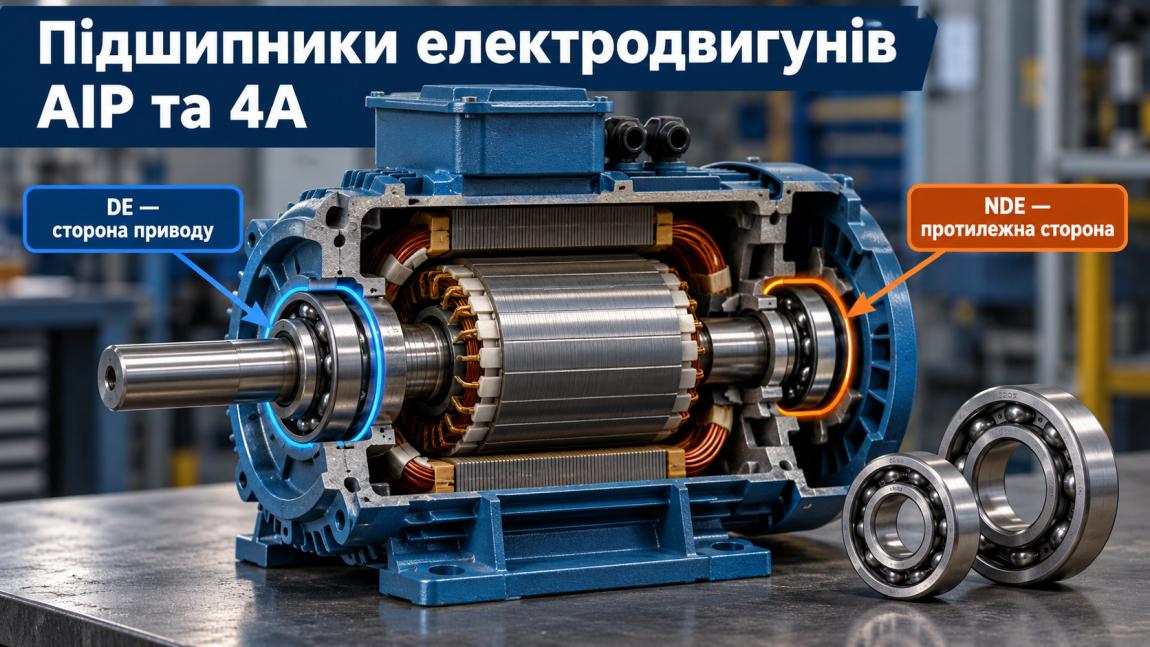

• DE (Drive End) - сторона приводу, передній підшипник. Він сприймає основне радіальне навантаження від пасової передачі, муфти або шестерні. Тому він зазвичай має більший типорозмір і називається фіксованою опорою.
• NDE (Non-Drive End) - протилежна сторона, задній підшипник. Навантажений значно менше, є плаваючою опорою і компенсує теплове подовження вала.

Саме тому підшипники DE і NDE в одному двигуні - різні. Поставити однакові з обох сторін - поширена помилка, яка призводить до защемлення вала при нагріванні.

Нижче - основна таблиця для стандартного виконання двигунів. Дані відповідають більшості двигунів серій АІР і 4А вітчизняного та пострадянського виробництва.

Важливе зауваження. Різні виробники двигунів іноді відступають від стандарту. Тому перед замовленням рекомендуємо:

• зняти старий підшипник і виміряти його фактичні габарити (d × D × B);
• звірити маркування на кільці підшипника - воно вибито або надруковано на зовнішньому кільці;
• за наявності - звіритися з паспортом двигуна або заводською документацією.

Ось тут і криється причина більшості передчасних відмов. Адже два зовні однакові підшипники - наприклад, 6205 CN і 6205 C3 - поводяться в роботі зовсім по-різному.

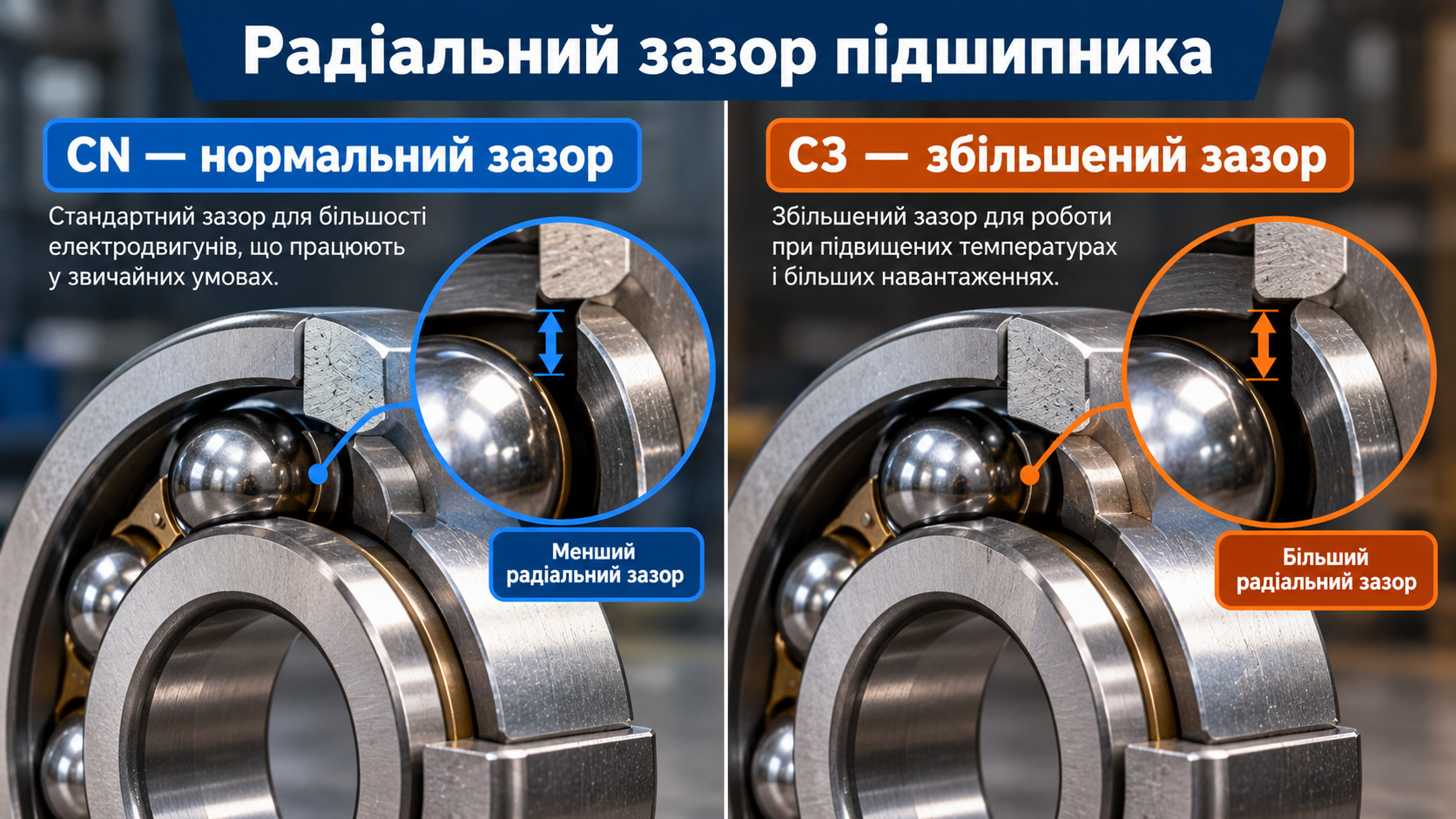

Радіальний зазор - це сумарне зміщення внутрішнього кільця відносно зовнішнього в холодному, немонтованому стані. Простіше кажучи - наскільки кульки «балтаються» між доріжками кочення до встановлення.

Зазор потрібен з однієї причини: при нагріванні вал розширюється, посадка затягується, і внутрішнє кільце «стискає» кульки. Якщо початковий зазор був надто малий - кульки защемлюються, підшипник перегрівається і швидко руйнується.

Групи радіального зазору за ISO

Для наочності - діапазон радіальних зазорів для найбільш поширених у двигунах АІР типорозмірів:

Коли достатньо Норми (CN)

Група CN - це стандартний зазор, який підходить для спокійних, передбачуваних умов роботи:

• невеликі навантаження та помірні оберти (до 1500 об/хв);
• посадка з легким натягом або ковзна;
• температура в зоні підшипника не перевищує 50-60°С;
• двигун працює в переривчастому режимі з достатніми паузами для охолодження.

Однак якщо хоча б один із цих пунктів не виконується - CN стає слабкою ланкою. Адже навіть невеликий перегрів при стандартному зазорі веде до защемлення кульок і лавиноподібного руйнування.

Коли C3 - єдино правильний вибір

Для електродвигунів серій АІР і 4А зазор C3 є переважним у переважній більшості випадків промислової експлуатації. Ось конкретні ситуації, коли C3 є обов'язковим:

• Посадка внутрішнього кільця з натягом на вал - натяг механічно зменшує зазор. При CN робочий зазор після монтажу може виявитися близьким до нуля.
• Тривала безперервна робота - температура підшипникового вузла поступово зростає, теплове розширення накопичується.
• Робота від частотного перетворювача (ЧРП) - змінні навантаження і струми через підшипник вимагають збільшеного зазору.
• Гарячий цех або висока температура навколишнього середовища - вище 40°С вже привід перейти на C3.
• Підвищені оберти - від 3000 об/хв і вище відцентрові сили зменшують ефективний зазор.
• Пасова передача з натягнутим пасом - значне радіальне навантаження на сторону DE.

Практичне правило, якому дотримуються досвідчені механіки: при будь-якому сумніві - беріть C3. Збільшений зазор не зашкодить там, де достатньо було б CN. А от CN замість C3 у навантаженому двигуні - це гарантований передчасний вихід із ладу.

Що відбувається при встановленні CN замість C3 у «гарячих» умовах:

• робочий зазор після нагрівання зменшується до нуля або йде в від'ємну зону;
• кульки защемлюються між кільцями;
• різко зростає тепловиділення у вузлі;
• мастило деградує від перегріву;
• підшипник руйнується - іноді з пошкодженням вала і щита.

Коли потрібен C4 і вище

Зазор C4 застосовується в спеціальних умовах: важкі ударні навантаження, дуже високі робочі температури (вище 150°С), великі тягові електродвигуни. Для стандартних двигунів АІР і 4А це рідкість - достатньо C3.

Вибір ущільнення безпосередньо впливає на робочу температуру підшипника і періодичність обслуговування. Адже неправильне ущільнення зводить нанівець навіть правильно підібраний зазор.

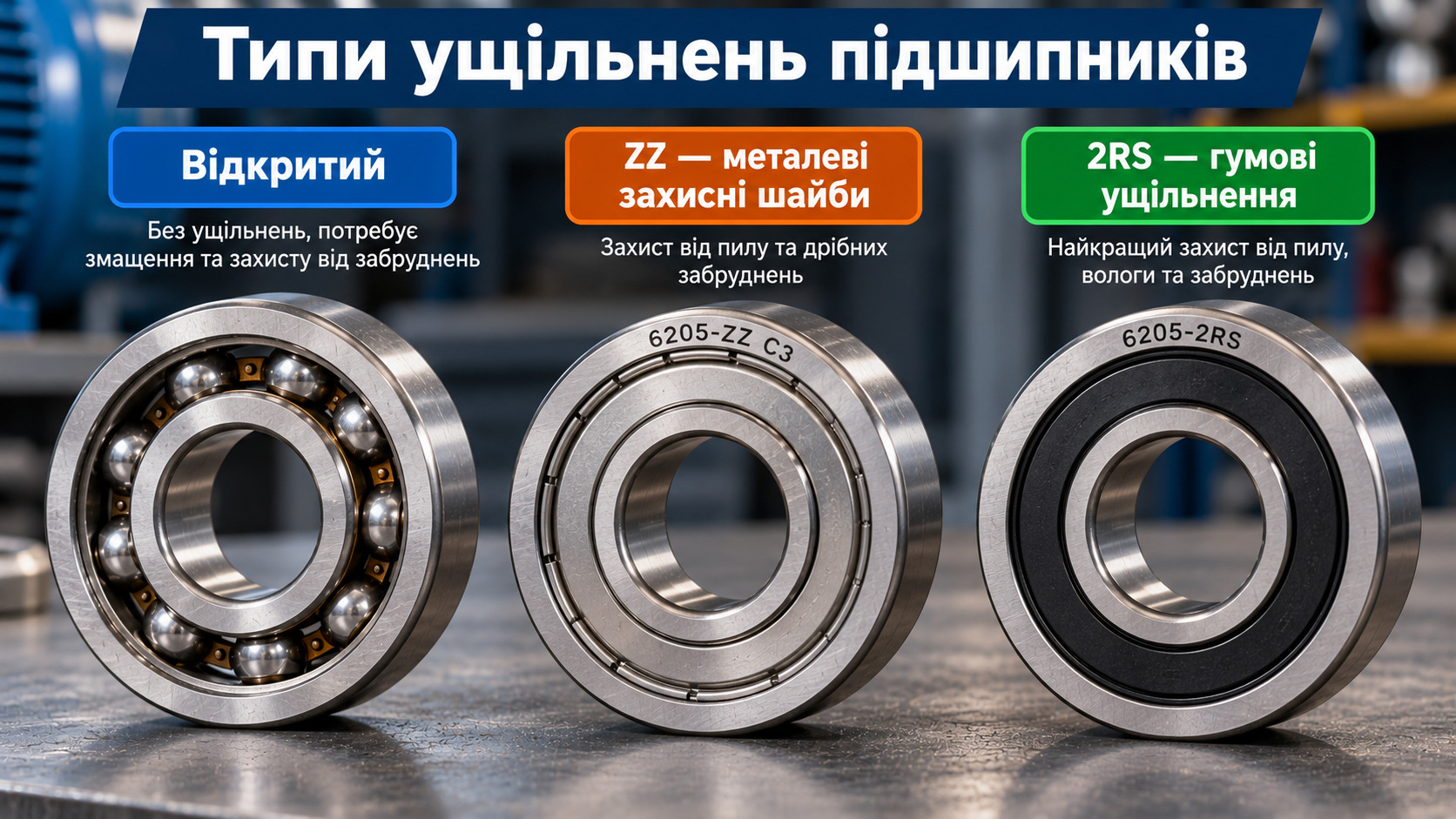

Підсумок простий: для стандартного електродвигуна АІР або 4А правильний вибір - 6205-ZZ C3, а не 6205-2RS. Гумові ущільнення створюють додаткове тертя, яке при високих обертах обертається зайвим теплом прямо у підшипниковому вузлі. До того ж заводського мастила в закритому підшипнику при правильній експлуатації вистачає на весь розрахунковий ресурс.

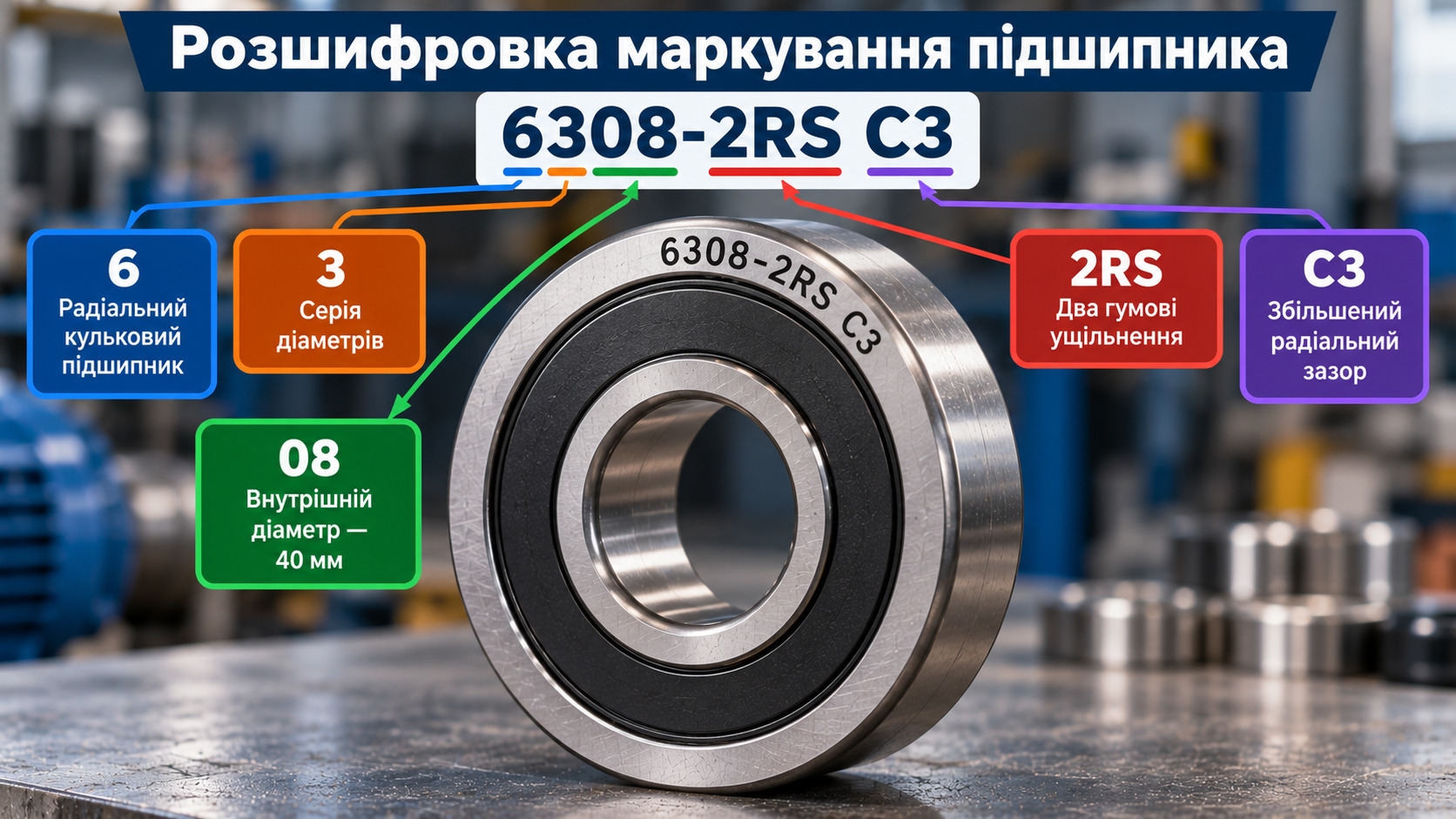

Аналог за ГОСТ: підшипник 308. Перша цифра «6» в міжнародному маркуванні відповідає типу «радіальний кульковий» і при перекладі в ГОСТ просто опускається. Тому 6308 = 308, 6205 = 205, 6004 = 4 (у ГОСТ - 100-а серія).

Розшифрування коду внутрішнього діаметра для підшипників серій 6200-6300:

• коди 00, 01, 02, 03 - діаметри 10, 12, 15, 17 мм відповідно (запам'ятовуються окремо);
• коди від 04 і вище - множаться на 5: код 05 = 25 мм, код 12 = 60 мм, код 14 = 70 мм.

Чесна відповідь: вибір бренду залежить від критичності вузла і бюджету. Адже переплачувати за SKF на вентиляторі витяжки - недоцільно. Але ставити безіменний підшипник на головний привід виробничої лінії - ризиковано.

Орієнтир за сегментами:

• Топ-сегмент - SKF, FAG, NSK, NTN, KOYO. Виправдані для відповідальних приводів з безперервним режимом роботи, де зупинка означає втрати. Найвищий ресурс, стабільна якість партія за партією.
• Середній сегмент - ZKL, SNR, Kinex, CX, NKE. Відмінне співвідношення ціни і ресурсу. Виробляються в Європі, відповідають ISO. Гарний вибір для більшості промислових застосувань.
• Бюджетний сегмент - KYK, FO Bearings, ГПЗ, ХАРП. Підходять для планових замін на некритичному обладнанні або при високій частоті замін. Однак вимагають суворішого контролю при прийомці.

Важливе попередження. Підшипники SKF і FAG - найбільш часто підроблювані бренди на ринку. Зовні копія може бути невідмінна від оригіналу, однак ресурс такого виробу є непередбачуваним. Тому купувати підшипники цих брендів слід тільки у перевірених дистриб'юторів із сертифікатами. Саме тому вибір постачальника так само важливий, як і вибір самого бренду.

Всі ці ситуації - реальні. І кожна з них зводить нанівець правильно підібраний підшипник.

1. Монтаж ударами молотка безпосередньо по кільцю. Зусилля запресовування має передаватися строго через кільце, що монтується - через монтажну трубку або гідравлічний прес. Удар по зовнішньому кільцю при посадці на вал гарантовано пошкоджує доріжки кочення.
2. Заміна «на око» без перевірки зазору. Підшипник із правильним типорозміром, але неправильною групою зазору - це не заміна. Це відкладена поломка.
3. Надлишок мастила. Поширена помилка - чим більше мастила, тим краще. На практиці надлишок мастила викликає перегрів від збивання і призводить до видавлювання ущільнень. Камера заповнюється на 30-50% об'єму, не більше.
4. Ігнорування стану посадкового місця вала. Зношена або пошкоджена посадкова поверхня вала не утримає кільце. Новий підшипник зруйнується так само швидко, як і попередній. Адже вал - частина системи, а не просто «місце для підшипника».
5. Заміна тільки одного підшипника з двох. Якщо двигун пропрацював кілька тисяч годин - обидва підшипники виробили частину ресурсу. Міняти тільки один, залишаючи другий «до наступного разу», означає планувати позапланову зупинку в найближчому майбутньому.
6. Встановлення 2RS замість ZZ у високооборотний двигун. Гумові ущільнення створюють додаткове тертя. При 3000 об/хв і вище це обертається зайвим нагрівом і прискореною деградацією мастила.

Підбір підшипника для електродвигуна АІР або 4А - це не вгадайка. Це послідовність із кількох чітких кроків:

1. Визначити габарит двигуна - за шильдиком або паспортом.
2. Знайти типорозмір у таблиці - окремо для сторони приводу (DE) і протилежної сторони (NDE).
3. Вибрати групу зазору - C3 для більшості промислових умов, CN тільки при легкому режимі та помірних температурах.
4. Вибрати тип ущільнення - ZZ як стандарт, 2RS тільки при підвищеній забрудненості середовища і невисоких обертах.
5. Вибрати бренд - виходячи з критичності вузла і купувати тільки у надійного постачальника з документами.

Правило, яке працює безвідмовно: для будь-якого двигуна АІР або 4А у стандартних промислових умовах беріть підшипник із зазором C3 і металевими щитками ZZ. Це - розумний вибір, перевірений практикою. Можете не сумніватися.
