Струмоізольовані підшипники (INSOCOAT) у приводах з частотними перетворювачами: чому виникають електрокорозійні руйнування та як їх уникнути

Підшипник вийшов з ладу. Ви перевірили мащення - в повному порядку. Навантаження в допустимих межах. Монтаж виконано правильно, за всіма правилами. То в чому ж причина?

Саме з таким питанням стикаються інженери і технологи на підприємствах, де встановлені сучасні приводи з частотними перетворювачами. Нове обладнання, грамотне обслуговування - і все одно підшипники виходять з ладу через кілька місяців. Без видимих причин.

Винуватець, як правило, невидимий. Це електричний струм, який методично і непомітно руйнує метал зсередини - кожну робочу годину, кожен день, поки не стає надто пізно.

У цій статті ми розберемо: що саме відбувається всередині підшипника під впливом струму, звідки цей струм береться, як його вчасно виявити і - головне - як надійно захистити обладнання від електроерозійного руйнування.

Багатьох фахівців сам термін «електроерозія» спочатку вводить в оману - звучить як щось із галузі зварювання або електрохімії, але аж ніяк не підшипників. Однак саме це явище сьогодні стає однією з найпоширеніших причин передчасного виходу підшипникових вузлів з ладу в приводному обладнанні.

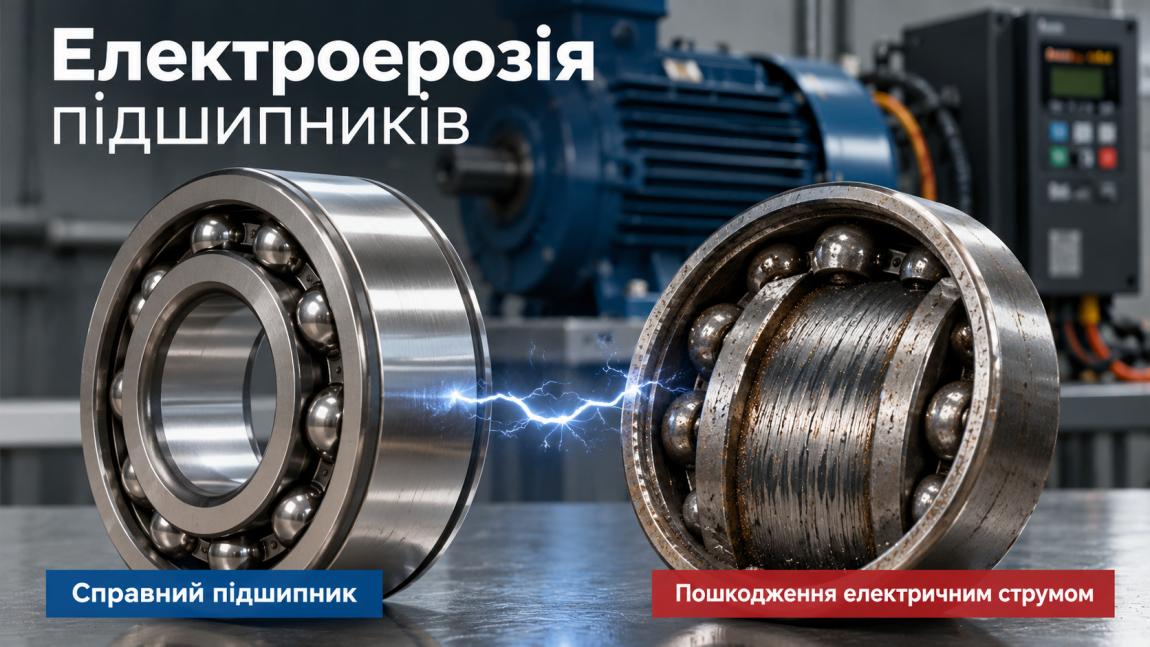

Електроерозійне руйнування підшипника - це пошкодження доріжок кочення і тіл кочення внаслідок проходження електричного струму через підшипниковий вузол. Струм пробиває масляну плівку мастила і в точках контакту виникають мікророзряди, які буквально випалюють метал.

Як це виглядає при візуальному огляді? Характерні ознаки:

• рябий візерунок на доріжці кочення - так званий fluting pattern, або «пральна дошка»;
• матові плями і темні смуги поперек доріжки;
• мікрократери, які добре видно під збільшенням;
• сірий металевий наліт у мастилі.

Важливо розуміти: ці сліди неможливо переплутати з утомним лущенням або абразивним зносом. Пітинг від утоми - це ямки з чіткими краями. Абразив дає подряпини і ризики вздовж напрямку руху. Електроерозія - це саме рябь, поперечна до напрямку кочення, рівномірно розподілена по доріжці.

Електроерозія - це не випадковість і не виробничий дефект. Це системна проблема з конкретною технічною причиною. І ця причина - у самому приводі.

Частотний перетворювач - чудовий інструмент. Він забезпечує плавний пуск, точне регулювання швидкості, економію електроенергії. Саме тому сьогодні його можна зустріти практично в будь-якому сучасному приводі - від насосів і вентиляторів до верстатів і конвеєрів.

Однак у цього інструменту є побічний ефект, про який виробники обладнання нерідко замовчують.

Робота частотного перетворювача заснована на принципі широтно-імпульсної модуляції - ШІМ. Якщо спростити: перетворювач дуже швидко «нарізає» напругу на імпульси, створюючи з них потрібну частоту і амплітуду для живлення двигуна. Частота такої комутації - від кількох кілогерц до десятків кілогерц.

Саме ці високочастотні імпульси і створюють проблему. Через паразитний ємнісний зв'язок між статором і ротором двигуна на валу виникає змінний електричний потенціал. Він може складати від 2 до 50 вольт - і на перший погляд здається незначним. Але цього цілком достатньо, щоб пробити масляну плівку мастила в підшипнику і запустити процес руйнування.

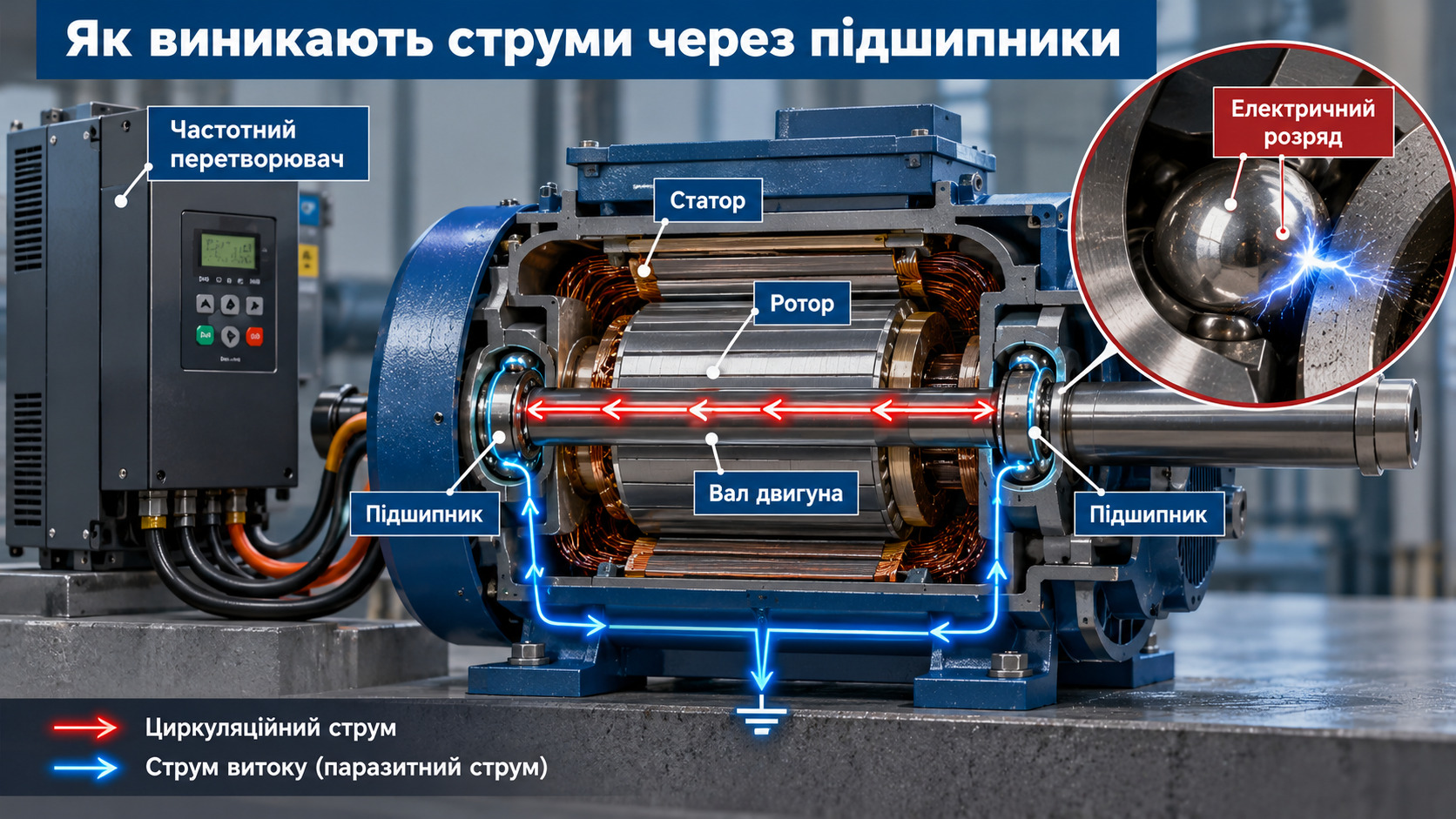

Розрізняють два основних типи паразитних струмів:

• Циркуляційні струми - протікають по замкненому контуру: вал → підшипник з боку привода → корпус → підшипник з боку, протилежного приводу → назад на вал. Характерні для двигунів потужністю понад 100 кВт.
• Високочастотні струми витоку - виникають через ємнісний зв'язок статор-ротор і стікають через підшипники на корпус. Актуальні вже при потужності від 11 кВт.

Які фактори посилюють проблему? Ось основні з них:

Адже парадокс у тому, що чим сучасніший і продуктивніший частотний перетворювач, тим вища, як правило, частота його ШІМ - і тим гостріше стоїть проблема захисту підшипників.

Тисячі маленьких вибухів - саме так можна описати те, що відбувається всередині підшипника під впливом паразитного струму. Образно, але точно.

Ось механізм руйнування покроково:

1. Накопичення потенціалу. На валу двигуна накопичується електричний потенціал відносно корпусу. Підшипник опиняється в цьому ланцюзі.
2. Пробій масляної плівки. У момент, коли напруга перевищує діелектричну міцність найтоншої плівки мастила між тілом кочення і доріжкою, відбувається мікророзряд.
3. Миттєвий локальний нагрів. У точці розряду температура миттєво досягає кількох тисяч градусів Цельсія - метал у цій точці буквально випаровується і перекристалізовується.
4. Утворення кратера. На доріжці кочення залишається мікроскопічний кратер з оплавленими краями і зміненою структурою металу.
5. Накопичення пошкоджень. Такі розряди відбуваються тисячі разів на секунду. Кратери накопичуються, зливаються - і утворюють характерний рябий візерунок.
6. Вторинна деградація. Металеві частинки забруднюють мастило, зростає вібрація, температура зростає - і підшипник деградує лавиноподібно.

Важливо розуміти масштаб проблеми. Одиничний розряд - це подія тривалістю в наносекунди. Але при частоті ШІМ у 8 кГц таких подій за годину роботи привода набираються десятки мільйонів. Це не знос у звичному розумінні. Це руйнування - методичне, постійне і наростаюче.

Додаткова біда - деградація мастила. Мікродуги термічно розкладають базове масло і присадки. Мастило темніє, втрачає властивості, набуває кислотної реакції - і починає прискорювати корозію тих самих поверхонь, які повинно захищати.

Підшипник вже «говорить» вам про проблему - потрібно тільки вміти слухати. Електроерозійне руйнування має цілком конкретні діагностичні ознаки, які дозволяють виявити його задовго до катастрофічного відмови.

Інструментальна діагностика

Найдостовірніший метод - вимірювання потенціалу валу (shaft voltage) спеціальним приладом з високим вхідним опором і широкою смугою частот. Нормальні орієнтовні значення:

Додатково - аналіз мастила на вміст металевих частинок. Підвищена концентрація заліза, хрому або марганцю в пробі мастила є раннім індикатором електроерозійного процесу, ще до появи видимих пошкоджень.

Практичне правило: якщо привод оснащений частотним перетворювачем і його потужність перевищує 11 кВт - перевірте потенціал валу. Без винятків. Навіть якщо обладнання поки що працює нормально.

Зовні - звичайний підшипник. Всередині - зовсім інше рішення.

Струмоізольований підшипник типу INSOCOAT зовні практично невідрізний від стандартного радіального кулькового або роликового підшипника тієї ж серії. Ті самі розміри, та сама навантажувальна здатність, той самий клас точності. Різниця - у покритті.

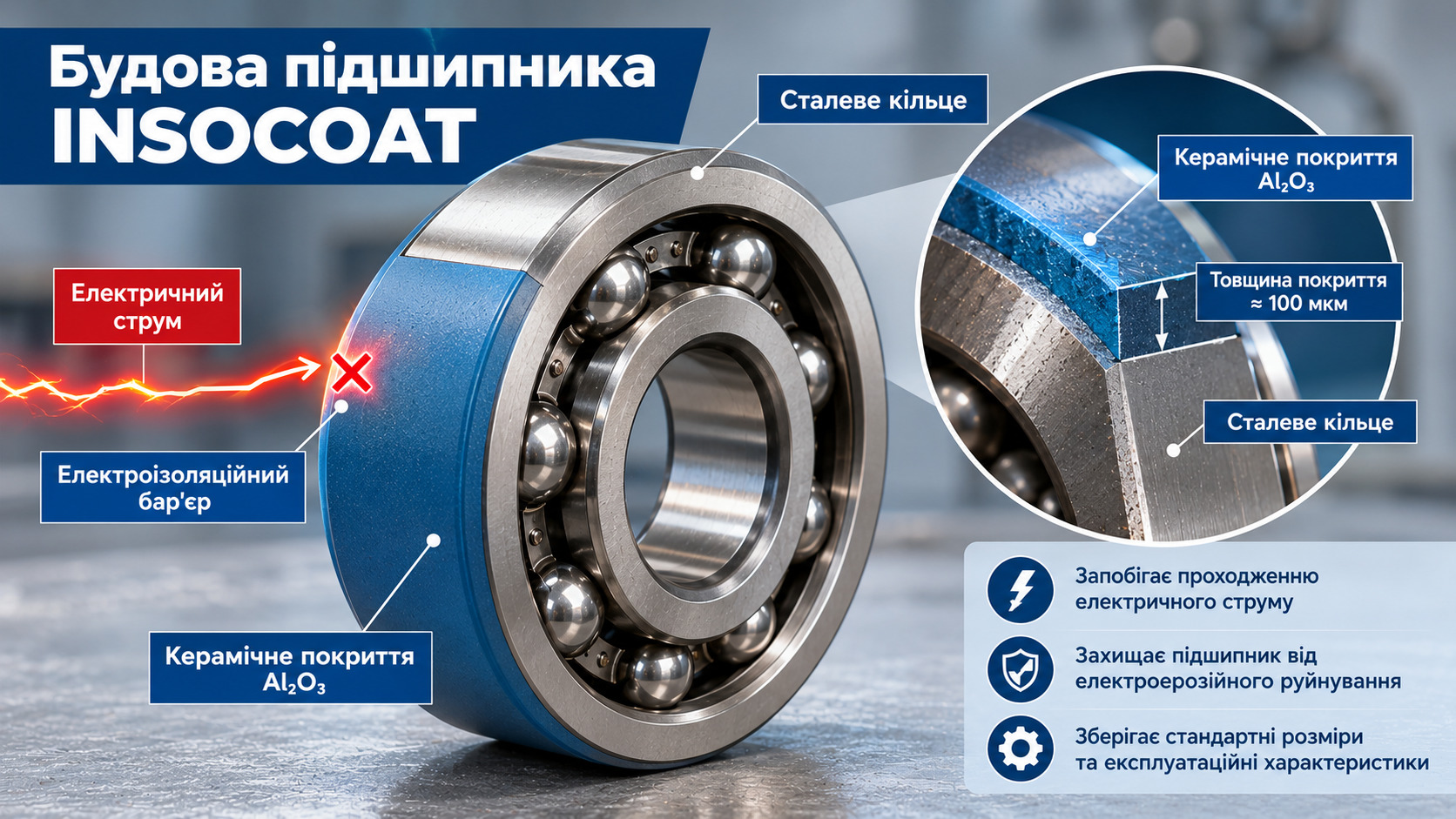

Конструкція

На зовнішнє або внутрішнє кільце підшипника методом плазмового напилення наноситься покриття з оксиду алюмінію (Al₂O₃) товщиною близько 100 мікрометрів. Поверх - ущільнювальний шар, що захищає від вологи і механічних пошкоджень.

Ключові характеристики покриття:

• Пробивна напруга - від 1000 В (змінного струму). При реальних паразитних струмах у приводах потенціал рідко перевищує 50 В - запас міцності багаторазовий;
• Опір ізоляції - не менше 50 МОм у новому стані;
• Робочий температурний діапазон - від -40°C до +120°C (стандартне мастило), аналогічно звичайним підшипникам;
• Твердість покриття - значно вища, ніж у сталі кільця, що забезпечує стійкість до механічних впливів при монтажі.

Позначення в каталогах

Різні виробники використовують різні суфікси для струмоізольованих підшипників:

При замовленні обов'язково уточнюйте суфікс у постачальника - адже один і той самий типорозмір може поставлятися як у стандартному, так і в ізольованому виконанні, і візуально вони дуже схожі.

Вибрати правильно - це половина успіху. Встановити грамотно - друга половина. Адже навіть найякісніший струмоізольований підшипник можна звести до нульової ефективності однією-єдиною помилкою при монтажі.

Як вибрати тип підшипника

Логіка вибору типу тіла кочення залишається стандартною:

• Радіальні кулькові підшипники INSOCOAT (серії 6200, 6300, 6400) - для помірних навантажень, високих швидкостей, двигунів малої і середньої потужності;
• Циліндричні роликові INSOCOAT - для високих радіальних навантажень, двигунів великої потужності;
• Сферичні роликові INSOCOAT - при наявності перекосів валу і важких умовах роботи.

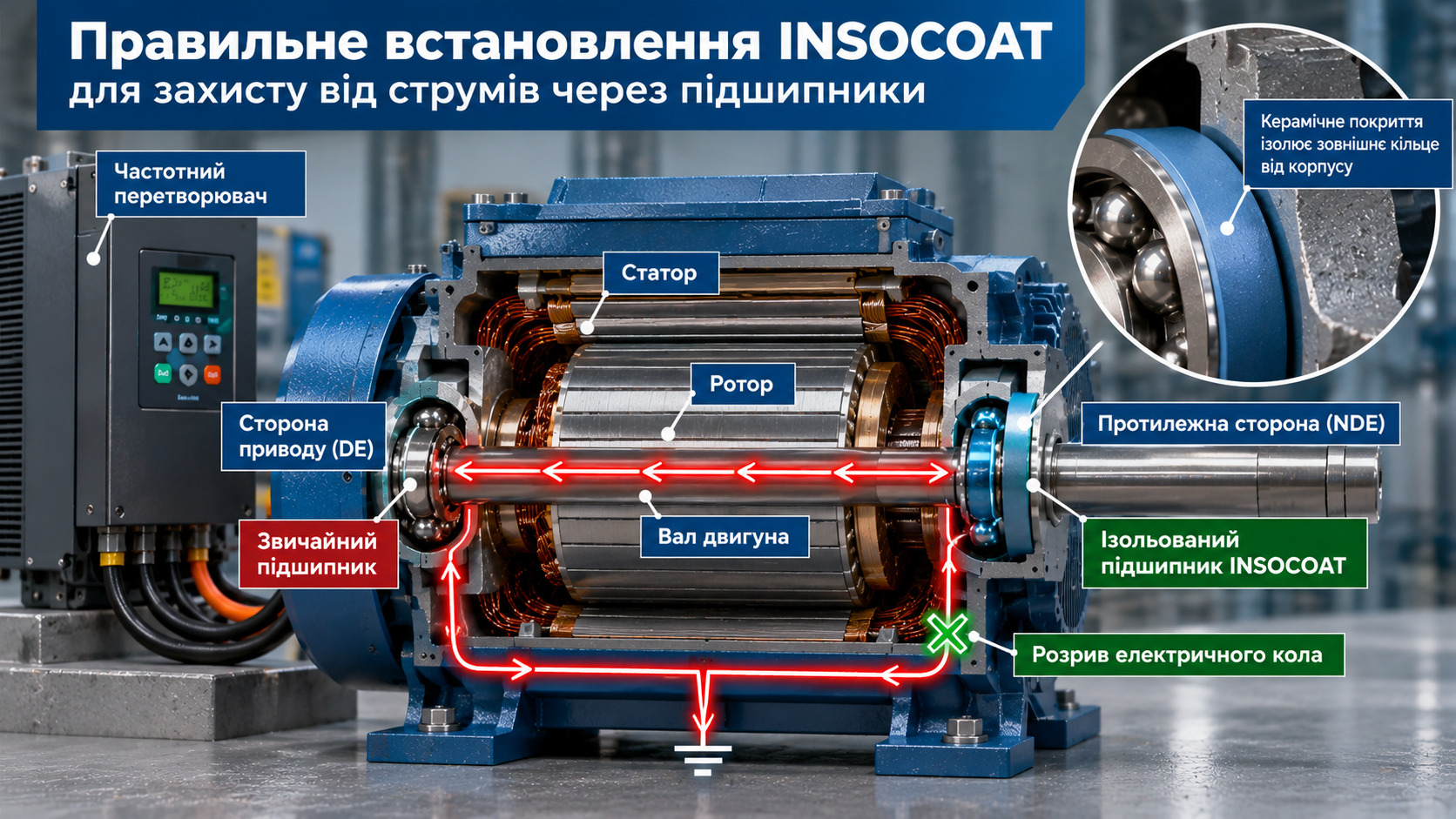

Схема встановлення: один або два підшипники

Стандартна і найпоширеніша схема - ізолювати один підшипник, з боку, протилежного приводу (NDE - Non-Drive End). Це перериває шлях струму через підшипниковий вузол при мінімальних витратах.

У яких випадках ізолюють обидва підшипники:

• при наявності циркуляційних струмів (двигуни потужністю понад 100 кВт);
• при дуже високому потенціалі валу (більше 10 В пікове);
• при наявності додаткових джерел струму в системі.

Критичні правила монтажу

Запам'ятайте головне правило: ізоляція працює тільки тоді, коли струмопровідний контакт між кільцем підшипника і корпусом (або валом) повністю відсутній. Будь-який металевий місток - болт, шайба, кришка - зведе всі зусилля нанівець.

Що необхідно перевірити при монтажі:

1. Посадкове місце в корпусі - ніяких задирок, забоїн, металевої стружки;
2. Кришки підшипникового вузла - при необхідності застосувати ізолювальні прокладки;
3. Болти кріплення кришок - використовувати ізолювальні втулки і шайби;
4. Датчики температури і вібрації - не допускати їх металевого контакту з зовнішнім кільцем ізольованого підшипника;
5. Маслянки і трубки подачі мастила - перевірити відсутність металевого з'єднання з кільцем.

Перевірка після монтажу

Обов'язковий крок, який часто пропускають. Після монтажу і до пуску привода необхідно виміряти опір ізоляції мегаомметром між зовнішнім кільцем і корпусом (для підшипника в корпусі).

• Норма для нового підшипника INSOCOAT - не менше 50 МОм;
• Якщо опір нижче 10 МОм - шукайте металевий місток, ізоляція порушена;
• Запишіть виміряне значення - це ваша точка відліку для майбутніх планових перевірок.

Рекомендуємо включити цю перевірку в регламент планово-попереджувального обслуговування. Зниження опору ізоляції в процесі експлуатації - рання ознака пошкодження покриття.

Електроерозійне руйнування підшипників - це не екзотика і не рідкісний окремий випадок. Це повсякденна реальність для будь-якого підприємства, де встановлені сучасні частотно-регульовані приводи.

Найбільш типові застосування

• Насоси - особливо водяні, технологічних рідин, у системах водопостачання і теплопостачання;
• Вентилятори і димососи - великі повітроподавальні установки на підприємствах і в HVAC-системах;
• Компресори - в пневматичних системах і холодильному обладнанні;
• Конвеєрні приводи - у харчовій, хімічній, гірничодобувній промисловості;
• Верстати з ЧПУ - шпиндельні групи і серводвигуни;
• Підйомне обладнання - ліфти, крани, тельфери з частотним управлінням.

Залежність ризику від потужності привода

Вплив довжини кабелю

Окремої уваги заслуговує довжина кабелю між частотним перетворювачем і двигуном. Чим довший кабель - тим вища паразитна ємність і, відповідно, вищий потенціал валу. При довжині кабелю понад 50 метрів ризик електроерозії зростає суттєво - навіть у двигунів невеликої потужності.

Типовий сценарій з практики: насосна станція водопостачання, насосні агрегати з приводами по 37 кВт, кабелі довжиною 80 метрів до шафи управління. Підшипники виходили з ладу через 4-6 місяців при розрахунковому ресурсі кілька років. Після діагностики потенціалу валу (8 В пікове), заміни на підшипники INSOCOAT і прокладки екранованого кабелю - жодного відмови протягом двох років експлуатації.

Струмоізольовані підшипники виробляють усі провідні світові бренди. Однак не у кожного виробника однаково широка номенклатура і однаковий досвід у цьому сегменті.

SKF INSOCOAT

Родоначальник концепції і визнаний лідер. SKF першими розробили технологію нанесення оксидно-алюмінієвого покриття на підшипникові кільця і запатентували торгову назву INSOCOAT. Сьогодні це найширша номенклатура струмоізольованих підшипників у світі - від серії 6200 до великих сферичних роликових. Документація, технічні рекомендації і методики монтажу опрацьовані найбільш детально.

FAG (Schaeffler)

Німецька інженерна школа в найкращому прояві. Струмоізольовані підшипники FAG відрізняються високою точністю виконання і суворим контролем якості покриття. Широко застосовуються у верстатобудуванні й енергетичному обладнанні, де вимоги до точності особливо високі.

NSK

Японський виробник із сильними позиціями в сегменті прецизійних підшипників. Струмоізольована серія NSK затребувана насамперед у верстатобудуванні та електротехнічній промисловості Японії і Європи.

NTN і KOYO

Представлені в сегменті струмоізольованих підшипників, однак номенклатура значно вужча порівняно з SKF і FAG. Оптимальний вибір для стандартних застосувань при обмеженому бюджеті.

Всі перелічені бренди представлені в каталозі Промтехімпорт. При виборі конкретної моделі важливо не тільки правильно визначити типорозмір, але й коректно підібрати виконання покриття - зовнішнє або внутрішнє кільце - залежно від конструкції вузла. Ми рекомендуємо уточнювати наявність потрібного виконання заздалегідь: не кожен постачальник тримає INSOCOAT в наявності на складі, а терміни постачання під замовлення можуть складати 5-14 днів.

1. Діагностуйте, перш ніж міняти. Необґрунтовано ранній вихід підшипника з ладу - це сигнал. Виміряйте потенціал валу, перш ніж просто встановити новий стандартний підшипник.
2. Починайте із заземлення. Правильне захисне заземлення двигуна і екранований кабель - обов'язкова основа. Без цього будь-які додаткові заходи втрачають частину ефективності.
3. Встановлюйте INSOCOAT правильно. Ізоляція працює тільки за відсутності металевих містків. Перевіряйте опір мегаомметром після кожного монтажу.
4. Враховуйте потужність і довжину кабелю. Привод понад 11 кВт або кабель довший за 50 метрів - привід замислитися про захист вже при проектуванні, а не після першого відмови.
5. Застосовуйте комплексний підхід. При потужності понад 100 кВт один метод не впорається. Поєднання INSOCOAT, екранування і струмознімального кільця - це не перестраховка, а норма для серйозного обладнання.

Частотний перетворювач давно став стандартом у сучасному приводобудуванні - і це абсолютно виправдано. Енергозбереження, плавний пуск, точне регулювання - переваг більш ніж достатньо. Однак разом з ними в систему приходить невидимий ворог підшипників - паразитний електричний струм.

Хороша новина в тому, що ця проблема давно вирішена. Струмоізольовані підшипники INSOCOAT - це зріла, перевірена технологія з багаторічною історією застосування на найвибагливішому промисловому обладнанні. Вони не потребують спеціального обслуговування, не ускладнюють монтаж і не знижують навантажувальну здатність вузла.

Що вони роблять - так це надійно і без зайвих складнощів перривають шлях руйнівного струму. І дозволяють підшипнику відпрацювати той ресурс, на який він був розрахований.

Струмоізольований підшипник - це не дорогий каприз і не екзотичне рішення для особливих випадків. Це найдоступніше страхове рішення з усіх, що існують для захисту привода від електроерозії. Можете не сумніватися.

Підібрати струмоізольований підшипник потрібного типорозміру і виробника ви можете в каталозі Промтехімпорт - з професійною консультацією і підбором за параметрами вашого обладнання.
