Підшипники для зерносушарок, норій та ковшових елеваторів: карти змащування, високотемпературні виконання та захист від заклинювання в сезон

«Комбайн вийшов з поля, бункер повний, колона машин чекає на розвантаження - а норія стоїть.» Це не гіпотетичний сценарій. Це те, що відбувається на реальних елеваторах щосезону збирання. І в більшості випадків причина - не катастрофічна поломка, а неправильно підібраний підшипник або пропущене технічне обслуговування.

Простій зерносушарки в сезон збирання - це не рядок у звіті про поломки. Це прямі збитки: втрата пропускної здатності, штрафи за контрактами, форс-мажор для аграрного підприємства. Потік зерна з полів не чекає.

Правильно вибрати підшипник для елеватора або сушарки - означає врахувати три фактори одночасно: робочу температуру, рівень забруднення та характер навантаження. Більшість аварійних замін у сезон збирання - це наслідок того, що один із цих факторів було упущено. У цій статті ми розберемо, які підшипники застосовуються у норійних та елеваторних вузлах, як скласти карту змащування для зерносушарки, які виконання захищають від заклинювання після сезонного простою - і як підібрати потрібну позицію в каталозі за кілька хвилин.

Поширена хибна думка звучить так: «підшипник - він і є підшипник, головне - взяти за розміром». Механік бере що є на складі, ставить - і чекає. Іноді такий підхід працює місяць. Іноді - тиждень. Тому що зерновий вузол об'єднує три різних вбивці підшипників одночасно.

1. Абразивний пил. Зерновий пил з частинками лузги та піску - один із найагресивніших забруднювачів для мастила. Потрапляючи в підшипник, він діє як наждак, руйнуючи бігові доріжки за лічені місяці. Саме тому ущільнення в зернових вузлах - не деталь другого плану, а першочерговий вибір при підборі.
2. Температурний режим. У зоні теплообмінника зерносушарки робоча температура корпусу підшипника досягає 90-120°C. Стандартне мастило на основі літієвого мила (робочий діапазон до 120°C, але з втратою в'язкості вже від 80°C) за таких умов починає витікати і втрачає несучу плівку. Підшипник залишається без захисту в момент максимального навантаження.
3. Пуск після тривалого простою. Взимку обладнання стоїть 4-6 місяців. Мастило частково стікає, окислюється або вимерзає. При пуску на початку нового сезону підшипник кілька секунд працює «насухо» - і саме в цей момент відбувається більшість заклинювань. Не в середині сезону, не при максимальному навантаженні - а на перших обертах.

Три фактори разом - це не просто «важкі умови». Це три окремих вимоги до вибору підшипника, ущільнення та мастила.

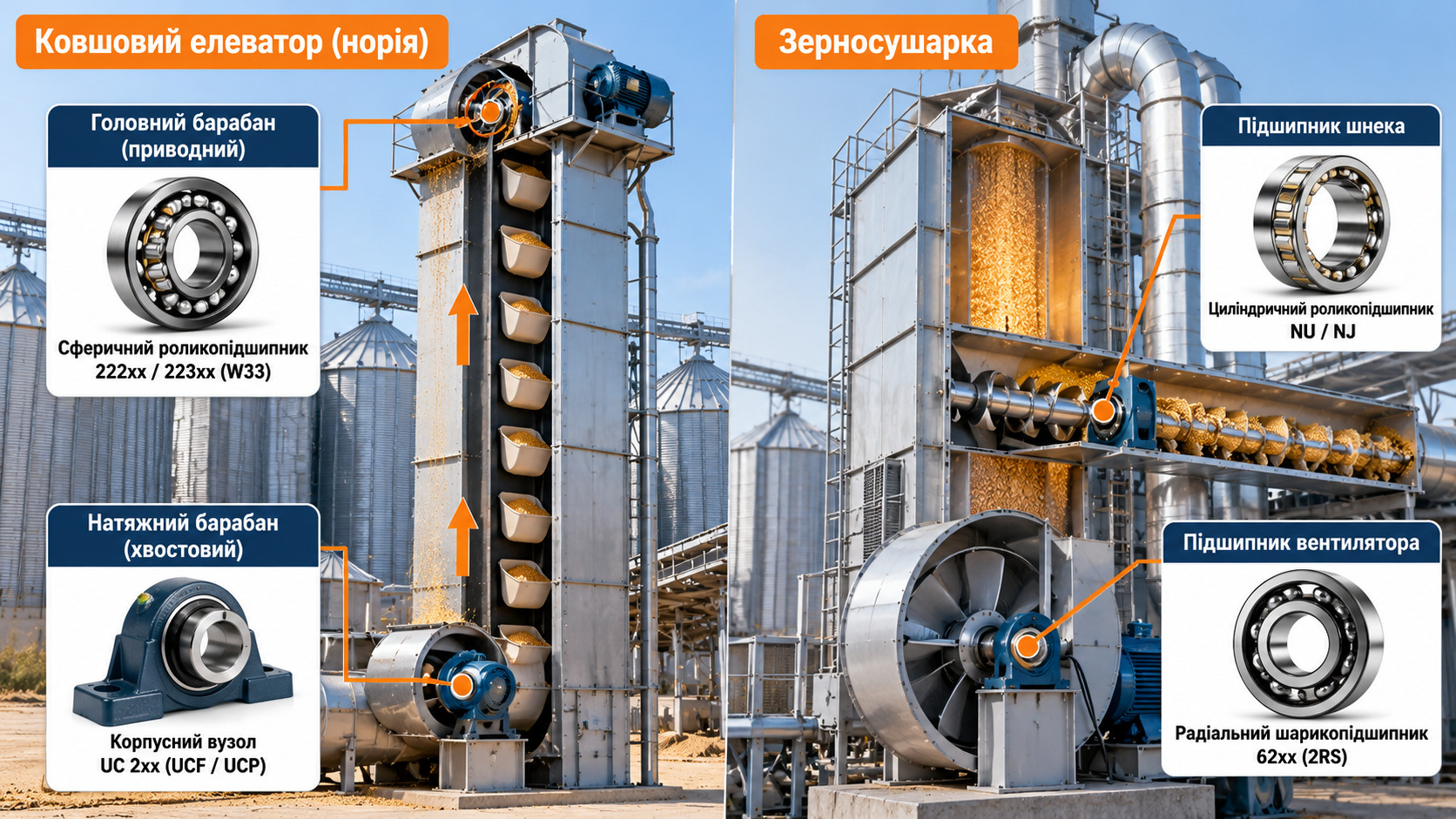

Ковшовий елеватор (норія) - це не «один підшипник». Це п'ять-шість різних вузлів з різними умовами навантаження, температурою та вимогами до ущільнення. Ставити скрізь одне й те саме - означає свідомо жертвувати ресурсом у якомусь із них.

Головний барабан норії (привідний)

Тут зосереджене все навантаження від ваги ковшової стрічки та натягу. Додайте постійну вібрацію від ковшів і неминучий перекіс рами після кількох сезонів експлуатації. Основні вимоги - висока радіальна вантажопідйомність, самовстановлення для компенсації перекосів, надійне ущільнення від зернового пилу.

Оптимальне рішення: дворядний сферичний роликопідшипник серії 222хх або 223хх з виконанням W33 (мастильний канал і три отвори у зовнішньому кільці) плюс додаткові лабіринтні ущільнення корпусу. Самовстановлюючий ролик компенсує кутові перекоси до 2-3°, які неминуче виникають у зварних рамах норії.

Типові артикули для головного барабана:

• 22210 MW33 - для норій малої продуктивності (внутрішній діаметр вала d = 50 мм);
• 22215 CW33 - для середніх норій (d = 75 мм), латунна клітка для сприйняття ударних навантажень;
• 22220 CW33 - для важких норій і зернових ланцюгових конвеєрів (d = 100 мм).

Натяжний барабан норії (хвостовий)

Навантаження тут значно нижче, але умови за забрудненням - ті самі. Хвостовий барабан нерідко розташований біля підлоги, у зоні максимального скупчення зернового пилу. Тут допустиме застосування кулькових підшипників з двостороннім ущільненням 2RS у корпусних вузлах типу UCF або UCP.

Корпусний вузол зручний при заміні: зняв фланець - поставив новий, без перезбирання корпусу. Однак тут важливий один чесний момент: заміна «коли закричить» замість планового обслуговування - типова причина наростаючого перекосу барабана і подальшого зносу стрічки. Стежте за люфтом, а не за шумом.

Привідний вал шнека зерносушарки

Шнек працює в зоні гарячого зерна. Температура корпусу підшипника - 80-120°C, іноді вище. Тут критичний вибір мастила не менше, ніж конструкція самого підшипника. Оптимальне рішення: циліндричний роликовий підшипник серії NU або NJ (сприймає суто радіальне навантаження, допускає невеликі осьові переміщення вала при тепловому розширенні) у парі з упорним кульковим або конічним роликовим для фіксації осьового положення.

Вентиляторний вузол зерносушарки

Вентилятор працює при постійно підвищеній температурі та відносно високих обертах. Навантаження - переважно радіальне, ударів немає. Підшипник тут - кульковий радіальний однорядний серії 60хх або 62хх з підвищеним зазором C3 і високотемпературним мастилом. Адже саме перегрів мастила, а не механічний знос, найчастіше виводить вентиляторний підшипник з ладу.

Зведена таблиця застосувань

Один елеватор - п'ять різних вузлів. Один тип підшипника на всі п'ять - не економія, а майбутній ремонт.

«Головне - правильний розмір. Літери в маркуванні - це для каталожної краси.» Ця поширена хибна думка обходиться найдорожче саме у зернових вузлах. Тому що суфікс в позначенні підшипника - це не просто код виробника, а технічне рішення під конкретні умови.

1. W33 - мастильна канавка і три мастильних отвори у зовнішньому кільці. Дозволяє подавати мастило через корпус без розбирання вузла - за допомогою прес-маслянки або централізованої системи. Обов'язковий для будь-якого вузла, де передбачено планове технічне обслуговування під тиском.
2. C3 - радіальний зазор більший за нормальний. Необхідний для підшипників у зоні нагріву: теплове розширення вала та внутрішнього кільця «з'їдає» робочий зазор. Без C3 підшипник може заклинити при незначному перегріві - навіть якщо він абсолютно новий.
3. C4 - зазор ще більший, ніж C3. Застосовується в зоні теплообмінника зерносушарки при температурі корпусу понад 100°C або при високому натязі посадки вала (m6 і вище).
4. K - конічний отвір внутрішнього кільця 1:12. Монтаж на закріплювальну втулку. Зручний для швидкої заміни у польових умовах: не потрібно нагрівати підшипник або демонтувати вал повністю.
5. CW33 / MW33 - позначення сепаратора. CW33 - латунна клітка (мідно-цинковий сплав), MW33 - сталева штампована. Важливий момент: стандартний поліамідний сепаратор (PA66) розрахований до 120°C. При температурі вище цієї позначки потрібен сталевий або латунний варіант - інакше сепаратор руйнується, і підшипник клинить миттєво.

Ключове правило для гарячої зони: при температурі корпусу 80°C і вище - мінімум C3, оптимум - C4 при посадці з натягом m6 і вище. Стандартний CN-зазор у гарячій зоні - це заклинювання, яке ви запланували самі, просто ще про це не знаєте.

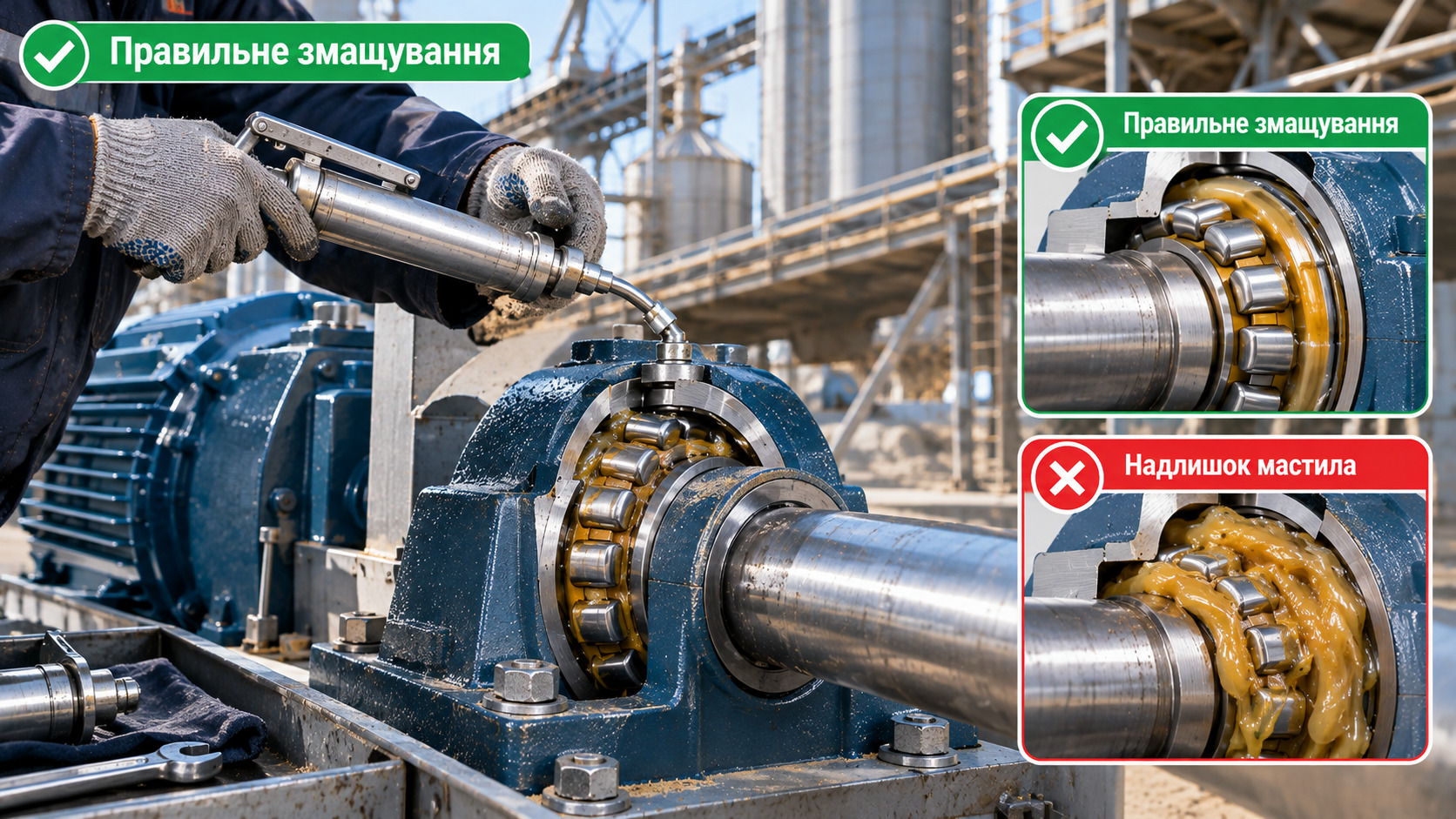

«Набиємо мастила побільше - на весь сезон вистачить.» Саме ця логіка призводить до того, що підшипник перегрівається від надлишку мастила влітку і клинить від його відсутності на початку наступного сезону. Тому що «побільше» - це не план, а надія.

Карта змащування - це документ, у якому для кожного підшипникового вузла підприємства зафіксовано: тип мастила, обсяг закладки (у грамах або відсотках від вільного об'єму), періодичність обслуговування та метод подачі (шприц, централізована система, масляна ванна). Без карти змащування ведеться «по пам'яті механіка» - а пам'ять змінюється разом із кадрами.

Орієнтовна карта змащування для типового зерноелеватора

Три правила змащування зернових вузлів

1. Не «добивайте» поверх старого мастила без промивки. Свіже мастило не витісняє деградоване - воно змішується з ним, знижуючи робочі властивості обох. Якщо мастило потемніло, загусло або містить металеві включення, правильний підхід - розбирання, промивка вузла уайт-спіритом і закладка чистого продукту.
2. Не використовуйте одне мастило для гарячих і холодних зон. Мастило для вентилятора сушарки (160°C) і мастило для хвостового барабана норії - це різні продукти з принципово різними в'язкісними характеристиками. Взаємозаміна заради економії - прямий шлях до прискореного зносу.

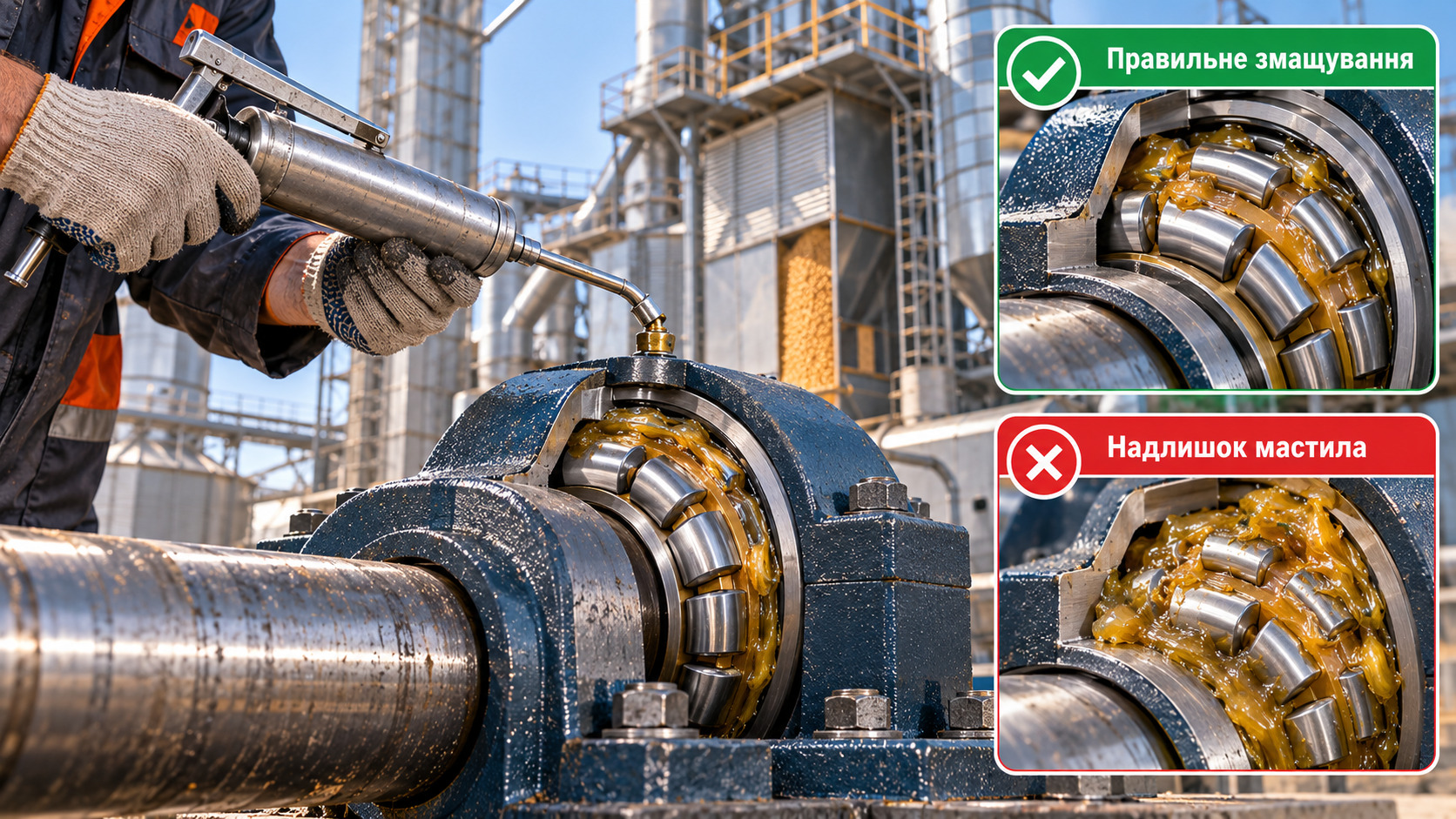

3. Об'єм має значення. Надлишок мастила у швидкохідному вузлі перегріває підшипник сильніше, ніж його нестача: збите мастило створює додатковий в'язкісний опір і тепловиділення. Орієнтир: для вузлів з частотою обертання вище 500 об/хв - 30-50% вільного об'єму; для тихохідних ланцюгових конвеєрів - до 70%.

Карта змащування - це не бюрократія. Це документ, який економить один позаплановий ремонт на сезон.

«Обладнання стояло півроку - запускаємо, подивимося як працює.» Це найдорожча логіка в зерновому господарстві. За зиму в незахищеному підшипниковому вузлі відбуваються одразу три процеси: мастило частково стікає під дією сили тяжіння (особливо у вертикально орієнтованих вузлах норії), конденсат проникає через зношені ущільнення і утворює водяні лінзи, легкі фракції масла випаровуються - залишаючи загуслий залишок з різко збільшеними втратами на тертя.

Результат: при пуску підшипник 3-10 секунд працює без нормальної мастильної плівки. Температура в зоні контакту ролик-доріжка за ці секунди може багаторазово перевищити допустиму. За даними сервісних інженерів, саме на першому пуску після простою припадає до 40% усіх заклинювань у сезоні.

Правильне ущільнення подвоює ресурс підшипника без зміни його типу. Це найдешевше технічне рішення у зерновому вузлі.

Розмова не про те, хто «кращий» в абсолютному сенсі. Йдеться про те, як розподілити бюджет за ступенем критичності вузла - це точніша логіка, ніж купувати все однієї марки або все максимально дешево.

Для критичних вузлів - головний барабан норії, шнек гарячої зони

SKF, FAG (Schaeffler), NSK, NTN - серії з суфіксом E або EA (покращена геометрія ролика, підвищена динамічна вантажопідйомність), виконання CW33 або CCK/W33. Максимальна динамічна вантажопідйомність у даному габариті, точні допуски, повна відповідність ISO 15:2017. Ціна важкої серії 223хх з внутрішнім діаметром 80 мм - 2 500-6 000 грн і вище залежно від виробника та наявності.

Адже для елеваторного комплексу з безперервною роботою в сезон простій навіть на 4 години обходиться дорожче за різницю в ціні між CX і SKF. Тут економити - означає переплачувати, просто пізніше і за інше.

Для планових замін за регламентом - хвостові барабани, ланцюгові конвеєри

CX (Польща), ZKL, KOYO, NTN - відповідають міжнародним стандартам ISO, надійна інженерна база. Оптимальний вибір при заміні за календарем: ресурс порівнянний з оригіналом при правильному монтажі та дотриманні карти змащування.

Для допоміжних і малонавантажених вузлів

KYK, FO Bearings, Craft - допустимі для вентиляторів малої продуктивності, допоміжних транспортерів, хвостових вузлів норій малої ємності. Не можна назвати їх поганими - при правильному застосуванні вони виконують свою функцію. Однак для головного барабана важкої норії з безперервною роботою в сезон їх ресурс може виявитися недостатнім.

Берете економічний варіант у критичний вузол - тримайте подвійний запас на складі. Особливо на початку збирання.

На сторінці каталогу сферичних роликових підшипників представлено понад 700 позицій з фільтрацією за трьома параметрами: внутрішній діаметр, зовнішній діаметр, ширина. Саме тому підбір найпростіше починати з вимірювання старого підшипника або паспортних даних вузла - не з назви моделі обладнання.

• Зняти або уточнити три базових розміри: d (внутрішній діаметр / розмір вала), D (зовнішній діаметр / посадкове місце в корпусі), B (ширина кільця). Всі три значення вибиті на зовнішньому кільці підшипника;
• Уточнити потрібний суфікс: W33 - якщо планове змащування через корпус, K - якщо конічний отвір під закріплювальну втулку, C3 або C4 - якщо вузол працює в зоні нагріву;
• Використати фільтр за брендом, якщо потрібна заміна на конкретного виробника або потрібна певна серія;
• При сумніві - телефонувати або писати в месенджер: фахівець підбере за артикулом старого підшипника або за параметрами вузла.

Всі позиції каталогу - в наявності або під замовлення. Доставка по всій Україні.

Більшість аварійних зупинок у сезон - не раптові. Їм передують симптоми, які можна виявити за 2-4 тижні до відмови. Якщо їх знати і регулярно перевіряти - підшипник міняють планово, а не аварійно.

• Підвищення температури корпусу понад 80-85°C (при нормі 60-70°C) без зміни режиму роботи - перша ознака початку деградації мастила або втрати робочого зазору. Контролюється пірометром за 30 секунд;
• Нехарактерний шум: низькочастотне гудіння при роботі норії, металевий клацання при кожному оберті - сигнал сколу або піттингу на доріжці кочення. Сплутати зі звичайним шумом стрічки можна один раз - далі він стає очевиднішим;
• Вібрація: коректний контроль потребує базового вимірювання одразу після введення нового підшипника. Відхилення від бази більш ніж на 3 дБ - привід для огляду. Без бази порівнювати нема з чим, тому ми рекомендуємо фіксувати перше вимірювання і вносити його в карту обслуговування;
• Потемніння або розшарування мастила при плановому технічному обслуговуванні: нормальне мастило - однорідне, без сторонніх включень. Темне, зернисте або з металевою стружкою - вузол потребує негайної ревізії;
• Осьовий люфт головного барабана норії: якщо вал «ходить» у корпусі - внутрішній зазор вийшов за допустимі межі. Перевіряється вручну, займає одну хвилину.

Чекаєте заклинювання - платите за корпус, вал і простій. Міняєте за симптомами - тільки за підшипник.

Підшипник - найдешевша деталь у ланцюжку можливих втрат. Розглянемо конкретні цифри, щоб співвідношення стало очевидним.

Вартість підшипника (орієнтовні діапазони):

• 22215 CW33 (головний барабан норії, d = 75 мм): 600-2 500 грн залежно від виробника (FO Bearings / CX проти SKF / FAG);
• 22220 CW33 (важка норія, d = 100 мм): 1 200-5 000 грн;
• UCF 210 з кульковим підшипником (хвостовий барабан, корпусний вузол): 350-1 200 грн.

Вартість помилки:

• Заміна пошкодженого корпусу головного барабана норії через заклинювання: від 10 000 грн плюс монтаж і простій;
• Простій елеватора в сезон приймання зерна: 4-8 годин зупинки - це втрата кількох сотень тонн пропускної здатності при поточних цінах на зернові;
• Пошкодження ковшової стрічки через перекіс барабана внаслідок зносу підшипника: заміна стрічки норії - окрема стаття витрат, непорівнянна з вартістю своєчасно заміненого підшипника.

Правильний підшипник у зерновому вузлі - це не витратний матеріал. Це інвестиція в безперебійний сезон!

Підшипник для зерносушарки та ковшового елеватора - це не «взяти за розміром і поставити». Температурний режим, тип ущільнення, радіальний зазор і карта змащування - чотири змінні, кожна з яких впливає на те, чи переживе вузол наступний сезон збирання або потребуватиме аварійної заміни у найневідповідніший момент. Якщо сумніваєтеся у виборі - в каталозі promtehimport представлено понад 700 позицій сферичних роликових підшипників з фільтрацією за розмірами та виробниками; наші фахівці підберуть потрібне виконання за артикулом старого підшипника або параметрами вузла. Сезон чекати не буде - підшипник має бути готовий заздалегідь.
