Розміри сальників (манжет армованих TC, SC): таблиця популярних авто- та промислових розмірів

Масло не там, де має бути - це не завжди «убитий» підшипник. Найчастіше винен сальник. Маленька деталь, про яку згадують в останню чергу - і саме через неї переборку доводиться робити заново. Адже купити «схожий» і поставити «як було» - це ще не підбір. Правильний сальник підбирають за трьома параметрами і типом конструкції. Помилишся хоча б в одному - і через 500 км знову капає.

Багато хто вважає, що сальник тече тільки від зносу. Однак на практиці причин набагато більше: невірний розмір, переплутаний тип, монтаж без оправки, несумісне мастило. Усе це вбиває манжету швидше за природний знос.

У цій статті ми пояснимо різницю між типами TC, SC та іншими, надамо таблиці ходових розмірів для автомобілів і промислового обладнання, і покажемо, як підібрати потрібний сальник не виходячи з гаража або з телефону.

Сальник (або армована манжета) - це ущільнювальний елемент для обертових валів. Його завдання - не пустити масло назовні і не впустити всередину пил, воду та абразив. Саме від нього залежить, чи залишиться мастило в редукторі, коробці передач або насосі там, де воно має бути.

Застосовують сальники всюди: в двигунах автомобілів (колінвал, розподілвал), в мостах і трансмісії, в редукторах і мотор-редукторах, в насосах, компресорах, сільськогосподарській техніці. Тому коли сальник починає текти - це не просто пляма на підлозі. Це втрата масла, ризик перегріву вузла і, в гіршому випадку, серйозна поломка.

Запам'ятайте головне правило: правильний розмір - це половина ресурсу. Друга половина - правильний тип і матеріал.

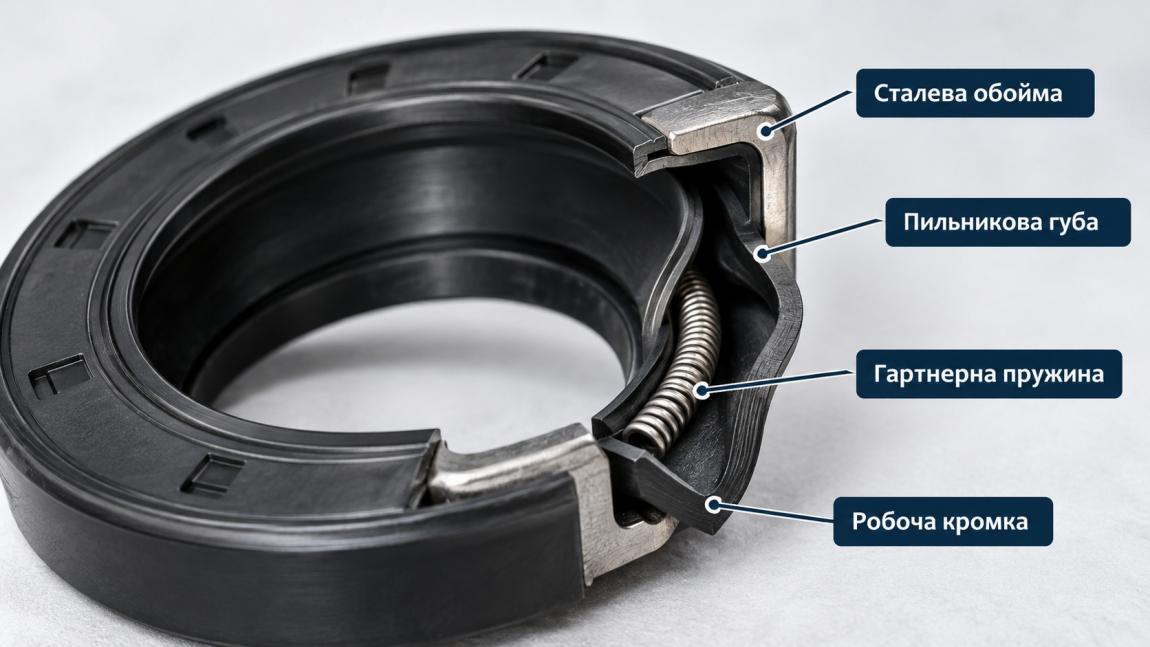

Щоб зрозуміти, чому один сальник служить два роки, а інший тече через місяць, варто розібратися в конструкції. Армована манжета - це не просто гумове кільце. Вона складається з кількох елементів, кожен з яких виконує свою функцію:

• Корпус (сталева обойма) - металеве армування, яке тримає форму манжети і забезпечує надійну посадку в корпусне гніздо. Без нього при запресовуванні сальник легко перекосити, і він потече відразу;
• Робоча кромка - еластомерна губа, яка прилягає безпосередньо до обертового вала. Саме тут починається знос - тому матеріал кромки важливий не менше, ніж розмір;
• Гартнерна пружина - металева пружина, яка постійно притискає робочу кромку до вала. Компенсує биття вала і теплове розширення. У деяких типів сальників пружини немає - це не брак, а конструктивна особливість;
• Пилозахисна губа (другий lip) - додаткова зовнішня губа, яка захищає робочу кромку від пилу і бруду. Є тільки у типу TC і TCV. Саме вона відрізняє TC від SC.

Як бачите, сальник - це продумана конструкція, а не просто «гумка». Тому підбирати його потрібно так само уважно, як і підшипник.

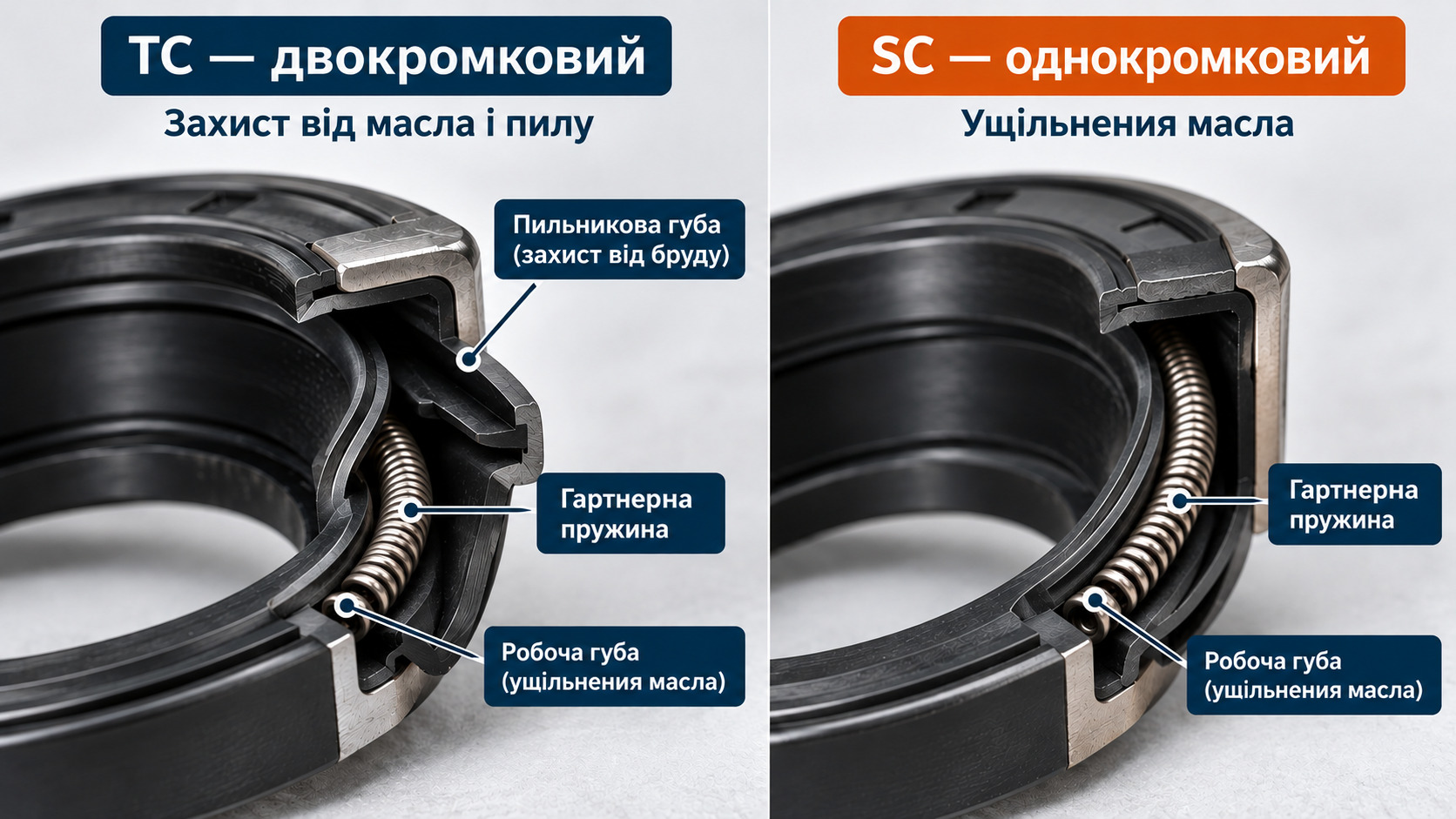

Тут криється найпоширеніша помилка: багато хто вважає, що TC і SC - це просто різні назви одного й того самого. Однак це принципово різні конструкції для різних умов роботи.

TC - не краще і не гірше SC. Це просто різні завдання. Однак поставити SC туди, де потрібен TC, - означає купити сальник двічі. Адже без пилозахисної губи абразивний пил за кілька годин роботи знищить робочу кромку, яка в нормальних умовах служила б роками.

З чого роблять робочу кромку?

Не менш важливий і матеріал. Однакові розміри TC можуть бути з різних еластомерів - і це безпосередньо впливає на сумісність з конкретним маслом і робочу температуру:

• NBR (нітрил) - стандартний матеріал, працює до +120°С. Підходить для більшості мінеральних і напівсинтетичних масел. Найпоширеніший і доступний;
• FKM (Viton) - витримує до +200°С, стійкий до агресивних синтетичних масел, ATF і палива. Застосовують в АКПП, гідросистемах, сучасних двигунах на «синтетиці»;
• ACM (поліакрилат) - оптимальний для трансмісійних масел GL-4 і GL-5. Добре тримає високотемпературні трансмісійні середовища, де NBR набухає;
• PTFE (тефлон) - без пружини, для дуже високих обертів. Мінімальне тертя, тривалий ресурс у чистих умовах.

Тому при замовленні уточнюйте не тільки тип TC або SC, але й матеріал кромки - особливо якщо обладнання працює на синтетичних маслах або при температурах вище 120°С.

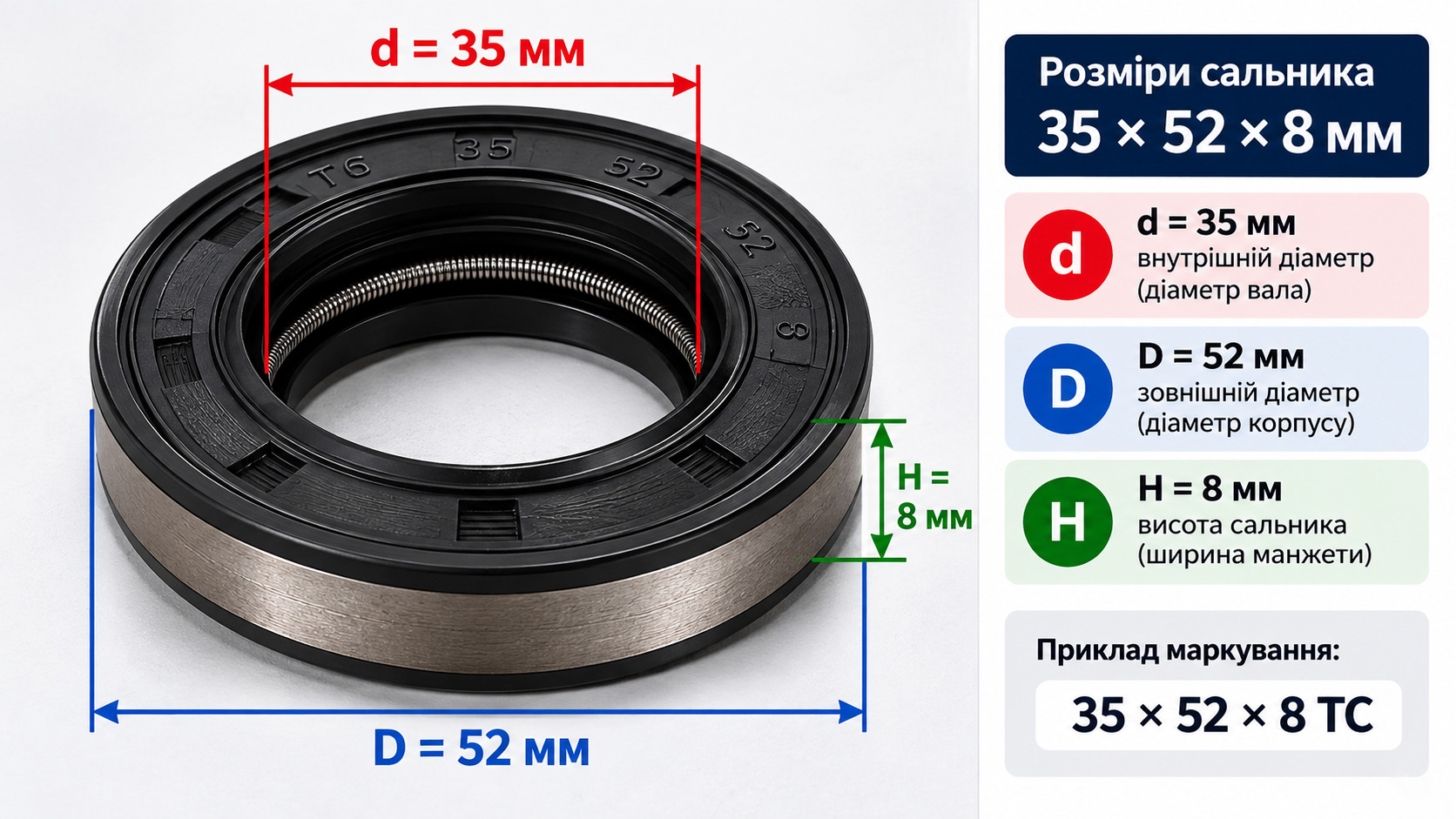

Будь-який сальник має стандартне позначення за трьома параметрами: d × D × H, де:

• d - внутрішній діаметр (посадка на вал), мм;
• D - зовнішній діаметр (посадка в корпусне гніздо), мм;
• H - висота (ширина) манжети, мм.

Наприклад, позначення 35×52×8 TC означає: вал діаметром 35 мм, гніздо 52 мм, висота манжети 8 мм, подвійна губа з пружиною.

Різні виробники додають до цих цифр власні суфікси, які не змінюють розмір, але уточнюють конструкцію або матеріал. Наприклад, SKF позначає свої сальники як HMS5 або HMSA10, Corteco використовує AS і ADS, а у вітчизняній документації зустрічається позначення за ГОСТ 8752-79 виду «1.2-35×52-1». При заміні імпортного сальника на вітчизняний або навпаки - обов'язково перевіряйте зовнішній діаметр з допуском, оскільки посадковий натяг може незначно відрізнятися.

Цифри однакові - тип різний. Завжди уточнюйте суфікс перед покупкою.

Нижче - ходові розміри для найпоширеніших вузлів легкових і вантажних автомобілів. Значення наведено як орієнтовні - перед замовленням рекомендуємо звірити з каталогом виробника або уточнити у нашого менеджера.

Сальники колінвала (передні і задні)

Сальники розподілвала

Сальники трансмісії (півосі, хвостовик КПП)

Промислові сальники працюють у набагато різноманітніших умовах, ніж автомобільні. Тому тут особливо важливо правильно вибрати не тільки розмір, але й тип. Для пилових і вологих середовищ - тільки TC або TCV. SC у відкритих промислових вузлах не виживе.

Електродвигуни і редуктори

Насоси (шестеренні, водяні, масляні)

Сільськогосподарська техніка

Для агротехніки - окремі рекомендації. Поле, пил, волога, абразив - умови, в яких SC не доживе до кінця сезону. Тут ми рекомендуємо використовувати виключно TCV або TC з додатковим пиловідбивачем.

Алгоритм підбору простий, якщо діяти послідовно. Головне - не поспішати і не пропускати кроки.

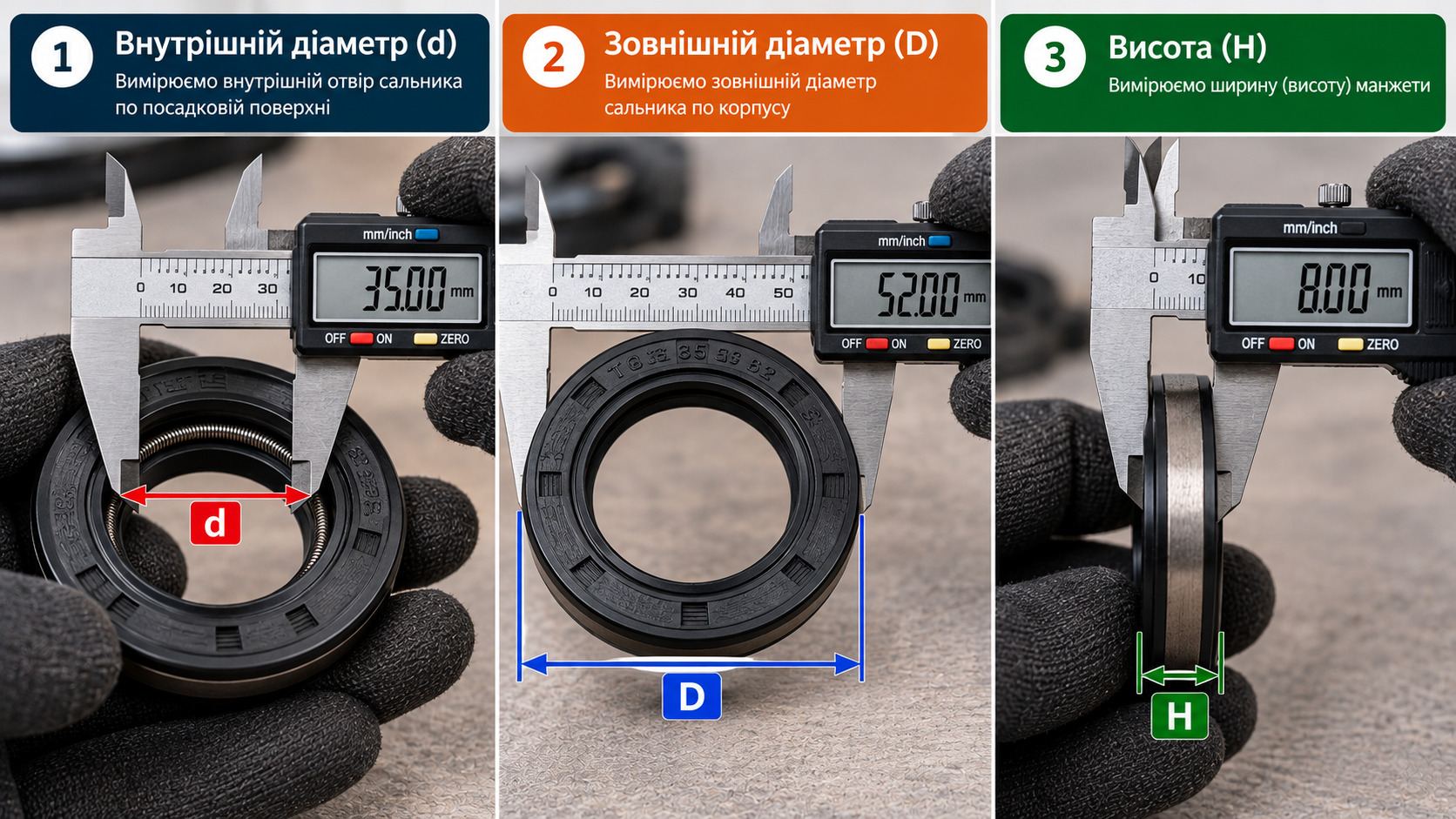

1. Зніміть старий сальник і виміряйте три параметри. Внутрішній діаметр (d), зовнішній (D), висота (H). Використовуйте штангенциркуль, робіть по три заміри в різних точках по колу і беріть середнє. Зношена робоча кромка не впливає на d - міряйте саме корпус манжети.
2. Визначте тип. Порахуйте губи на старому сальнику. Дві губи - це TC або TCV. Одна - SC. Є пружина під кромкою - стандартний варіант; немає - TCNP. Якщо вузол працює в пилу, на вулиці, в полі - беріть TC або TCV без варіантів.
3. Оберіть матеріал кромки. NBR - стандарт для більшості випадків до 120°С. Синтетичне масло, ATF, GL-5, температура вище 150°С - тільки FKM або ACM. Для АКПП і гідротрансформаторів - ACM або FKM, не NBR.
4. Перевірте посадковий натяг. Зовнішній діаметр сальника має бути на 0.2-0.4 мм більше посадкового гнізда. Занадто великий натяг деформує корпус при запресовуванні. Занадто малий - і масло виштовхне сальник зсередини при робочому тиску.
5. Звірте з каталогом або запитайте нас. Три параметри (d × D × H), тип, матеріал і марка обладнання - цього достатньо, щоб підібрати точно. Ми відповімо протягом 15 хвилин.

Три цифри і тип - і ми підберемо решту.

Більшість випадків «сальник потік через місяць» - це не заводський брак. Це помилка при підборі або встановленні. Ось найпоширеніші з них:

1. Взяли SC замість TC. Пил і абразив дісталися до робочої кромки. Сальник зносився за 20-30 годин роботи замість двох років нормальної служби.
2. Переплутали d і D місцями. Сальник не входить у гніздо або бовтається на валу. Здавалося б, очевидно. Однак такі запитання до нас надходять регулярно - особливо коли заміри роблять «на око».
3. Монтували молотком прямо по корпусу. Перекосили при запресовуванні, губа лягла нерівномірно - потекло відразу. Тільки оправка або труба підходящого діаметра. Молотком не монтуємо!
4. Не змастили робочу кромку перед встановленням. При першому запуску без мастила кромка горить буквально за секунди. Тонкий шар того ж масла або консистентного мастила - обов'язково, без винятків.
5. Поставили NBR на синтетичне трансмісійне масло GL-5. Гума набухає, кромка деформується - потекло через 500 км. Для сучасних трансмісій на «синтетиці» - тільки FKM або ACM.
6. Взяли «схожий» без перевірки D. Зазор 0.5 мм між сальником і гніздом - і при прогріві масло виштовхує манжету цілком. Зовнішній діаметр має бути з натягом, а не «увійти вільно».

Це питання виникає при кожному ремонті вузла. І відповідь на нього однозначна: якщо підшипник знятий - сальник міняється завжди. Зворотне не працює.

Адже розібраний вузол - це вже доступ до сальника без додаткових витрат часу і праці. Повторне розбирання через кілька десятків годин через дешеву манжету обійдеться набагато дорожче, ніж сам сальник. Це одне з тих правил, які здаються очевидними - але про них згадують тільки після другого розбирання.

При заміні підшипників пральної машини, редуктора або насоса - завжди беріть комплект: підшипник плюс сальник. Так ремонт робиться один раз і надовго.

Сальник і підшипник - це пара. Не розлучайте їх при ремонті.

На ринку можна знайти сальник одного й того самого розміру за 30 грн і за 300 грн. Чому така різниця? Тому що ціна складається не з розміру, а з якості еластомеру, точності виготовлення корпусу і ресурсу робочої кромки.

Сальник no-name з Китаю може прослужити три місяці або три роки - передбачити неможливо. Стабільність гуми і натяг пружини у таких виробів нестабільні від партії до партії. Для невідповідальних вузлів з легким доступом це іноді допустимо. Однак для колінвала, заднього моста або редуктора трактора економити не варто.

Продукція таких брендів, як Corteco, SKF або FAG, має передбачуваний ресурс, точні допуски і стабільний матеріал кромки. Сальник коштує 50-300 грн. Переборка редуктора через його збій - від 3 000 грн і вище. Рахуйте самі.

Правильний сальник у правильному місці - це не витрата. Це інвестиція в ресурс вузла.

У нас на сайті є окрема категорія «Сальники» з широким асортиментом манжет для автомобільної та промислової техніки. Якщо потрібного розміру немає в наявності - замовте, і ми поставимо його за 10-14 робочих днів.

Найшвидший спосіб підібрати сальник - написати нам у Viber, WhatsApp або Telegram, або зателефонувати. Вкажіть три розміри (d × D × H), тип (TC, SC, TCV), матеріал, якщо знаєте, і марку обладнання. Ми відповімо протягом 15 хвилин і запропонуємо відповідні варіанти.

Умови роботи з нами:

• відвантаження в день замовлення при оформленні до 15:00;
• доставка від 24 годин по всій Україні - Нова Пошта, Укрпошта, Meest, Delivery;
• безкоштовна доставка при замовленні від 3 000 грн;
• мінімальна сума замовлення - 200 грн.

Три цифри - і ми знайдемо. Це швидко!

Чи можна поставити TC замість SC?

Так, TC функціонально перекриває SC - він робить усе те саме, плюс захищає від пилу. Зворотна заміна (SC замість TC) допустима тільки в повністю закритих чистих порожнинах без контакту із зовнішнім середовищем. У більшості реальних вузлів - не можна.

Що означає маркування за ГОСТ 8752-79?

Вітчизняний стандарт позначає манжети у форматі «1.2-35×52-1», де перші цифри - тип конструкції (1 - одна губа, 2 - з пиловідбивачем), далі d×D у мм, остання цифра - виконання. У більшості випадків вітчизняний 1.2-35×52 відповідає імпортному 35×52×8 TC - але зовнішній діаметр і допуск краще звірити.

Чим FKM відрізняється від NBR на практиці?

NBR (нітрил) - робоча температура до 120°С, сумісний з мінеральними і напівсинтетичними маслами. FKM (Viton) - до 200°С, стійкий до синтетики, ATF, агресивних середовищ. На практиці: якщо обладнання працює на «синтетиці» або в умовах високих температур - беріть FKM. У всіх інших випадках NBR достатньо.

Чи потрібно міняти сальник при заміні підшипника?

Так, завжди. Якщо вузол вже розібрано - заміна сальника займає хвилини і коштує копійки порівняно з повторним розбиранням. Це правило без винятків.

Як дізнатися точний розмір, якщо маркування немає?

Зніміть старий сальник і виміряйте штангенциркулем: внутрішній діаметр корпусу (d), зовнішній діаметр корпусу (D) і висоту (H). Сфотографуйте деталь і надішліть нам - допоможемо визначити тип і підібрати аналог.

Чи є доступніші аналоги сальників SKF і Corteco?

Є. Китайські виробники середнього цінового сегмента пропонують достатньо якісні манжети для більшості застосувань. При виборі дивіться на наявність чіткого маркування, рівний корпус без вм'ятин, рівномірну пружину і еластичну (не задубілу) кромку. Для відповідальних вузлів з дорогим ремонтом - все ж рекомендуємо перевірені бренди.
