Чому гуде і гріється підшипник? 7 ознак критичного зносу та способи діагностики

Уявіть: конвеєр працює в штатному режимі, редуктор гуде трохи голосніше за звичайне - ну й гаразд, буває. Через зміну гул посилюється. Ще через добу - незапланована зупинка, екстрена заміна, простій і збитки. Знайома історія?

Підшипник не виходить з ладу раптово. Він попереджає заздалегідь - звуком, температурою, вібрацією. Потрібно лише вміти його слухати і знати, що саме шукати.

У цій статті розберемо: чому виникають гул і перегрів, як виглядають 7 головних ознак критичного зносу, і як провести діагностику - від найпростішого огляду до професійних методів.

Справний підшипник теж видає звук. Рівний, негучний робочий шум - це норма. Тривогу мають викликати саме зміни: поява нового тону, наростання інтенсивності, переривчастість.

Джерел сторонніх звуків три:

• Механічний знос - пошкодження доріжок кочення, тіл кочення або сепаратора. Метал взаємодіє з металом там, де цього не повинно бути.
• Порушення геометрії - люфт понад допустимий, перекіс осі, неправильний натяг при монтажі. Тіла кочення починають «рискати» по доріжках нерівномірно.
• Проблеми зі змащенням - його нестача, надлишок або деградація. Мастильна плівка руйнується, і контактні поверхні починають працювати в умовах підвищеного тертя.

Хороша аналогія - автомобільні гальма. Поки колодки в нормі - тиша. Як тільки метал починає торкатися металу - чується характерний скрип. Підшипник працює за тим самим принципом.

Незначний нагрів корпусу підшипникового вузла - робоче явище. Однак «рука терпить - значить нормально» вже давно не є критерієм. Рука терпить до 50-55°С, а критичний поріг для більшості вузлів починається вже з 70-80°С.

Три основні причини перегріву:

1. Надлишок або нестача змащення. Обидва варіанти однаково шкідливі. Занадто мало - висихання і тертя. Занадто багато - перемішування мастила, тепловиділення, тиск на ущільнення.
2. Неправильний натяг. Надмірний переднатяг при посадці зменшує робочий зазор - підшипник працює «в затиснутому» стані і закономірно гріється.
3. Навантаження понад розрахункові. Перевищення допустимого радіального або осьового навантаження веде до прискореного нагріву і втомного викришування.

Чим небезпечний перегрів? При температурі вище 120°С починається деградація мастила - воно втрачає властивості і перестає захищати поверхні. При тривалому впливі високих температур можливий відпал сталі кілець - метал втрачає твердість, і доріжки кочення починають прискорено зношуватися.

Важливо розуміти: гул і нагрів майже завжди йдуть у парі. Знос породжує тертя - тертя породжує тепло - тепло руйнує мастило - мастило перестає гасити вібрацію - вібрація посилює знос. Замкнене коло.

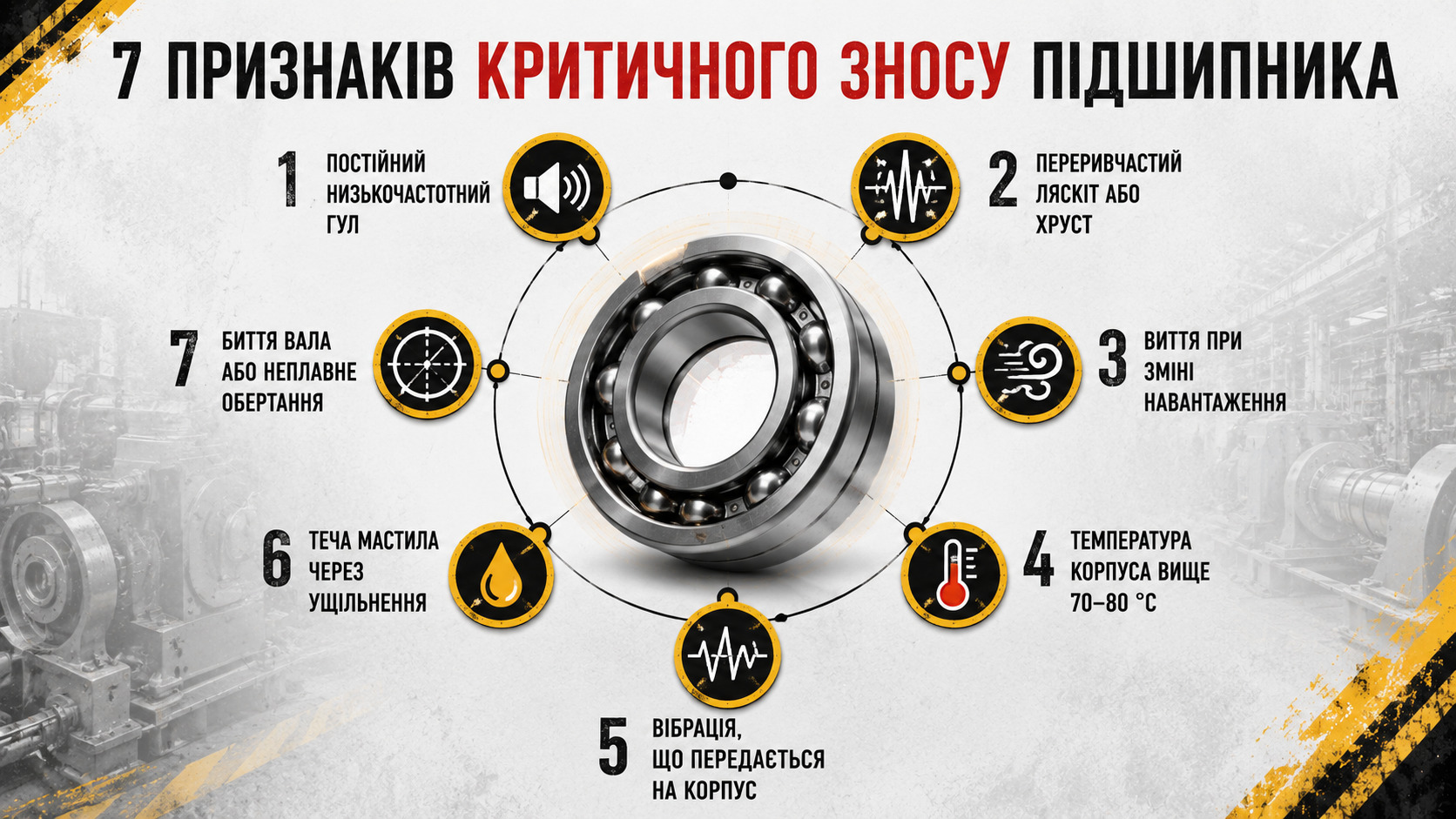

Кожна з наведених нижче ознак - це сигнал. Одна ознака - привід насторожитися і частіше здійснювати контроль. Дві і більше одночасно - привід зупинити обладнання і провести повноцінну діагностику.

Постійний низькочастотний гул

Що чуємо: рівний, безперервний гул, який не залежить від навантаження.
Що відбувається всередині: втомне викришування металу доріжок кочення - на поверхні з'являються пітингові раковини, і кожен прохід тіла кочення через пошкоджену ділянку дає акустичний імпульс.
Наскільки критично: висока ступінь. Процес незворотний і лише прискорюватиметься.

Переривчастий клацання або хрускіт

Що чуємо: періодичні клацання або хрускіт, прив'язані до частоти обертання.
Що відбувається всередині: руйнування сепаратора або потрапляння твердих частинок (продуктів зносу, забруднень) у зону контакту.
Наскільки критично: дуже висока ступінь. При руйнуванні сепаратора можливе заклинювання без попередження.

Виття при зміні навантаження

Що чуємо: характерне виття або свист, який змінює тон при зміні навантаження або швидкості.
Що відбувається всередині: радіальний або осьовий люфт вийшов за допустимі межі - тіла кочення «хитаються» на доріжках.
Наскільки критично: середня - висока ступінь. Потребує перевірки зазору і посадки.

Температура корпусу вище 70-80°С

Що відчуваємо: корпус підшипникового вузла не можна утримати рукою більше 2-3 секунд, або піростат показує понад 70°С.
Що відбувається всередині: мастило вже деградує або працює в умовах критичного тертя.
Наскільки критично: висока ступінь. Необхідна негайна перевірка мастила і навантажень.

Вібрація, що передається на корпус

Що відчуваємо: відчутна вібрація при дотику до корпусу вузла або станини поруч із ним.
Що відбувається всередині: руйнування тіл кочення або значні пошкодження доріжок - геометрія порушена настільки, що гасити вібрацію вже нічим.
Наскільки критично: дуже висока ступінь. Подальша експлуатація небезпечна.

Витік мастила через ущільнення

Що бачимо: сліди мастила на корпусі, валу або підлозі під вузлом.
Що відбувається всередині: пошкоджені сальники або торцеві ущільнення. Мастило витікає - всередину потрапляють пил, волога, продукти зносу.
Наскільки критично: середня ступінь сама по собі, але різко зростає, якщо вузол працює в запиленому або вологому середовищі.

Осьове або радіальне биття вала

Що бачимо/відчуваємо: помітне биття вала при обертанні, відхилення осі.
Що відбувається всередині: граничний знос посадкових поверхонь або внутрішнього кільця - вал вже не фіксується належним чином.
Наскільки критично: критична ступінь. Негайна зупинка.

Органолептика - те, що доступно завжди

Не варто недооцінювати цей метод. Досвідчений механік із металевим щупом або звичайним стержнем здатний поставити попередній діагноз швидше за будь-який прилад.

• Діагностика на слух. Прикладіть металевий стержень або рукоятку викрутки до корпусу підшипникового вузла - інший кінець до вуха. Метод старий, але дієвий: тверде тіло чудово проводить звук і дозволяє локалізувати джерело шуму навіть у шумному цеху.
• Діагностика на дотик. Тильна сторона долоні до корпусу - оцінюємо температуру і характер вібрації. Рівномірна дрібна вібрація терпима. Поштовхоподібна, переривчаста - тривожний сигнал.
• Візуальний огляд. Дивимося на колір мастила навколо ущільнень (потемніння - ознака перегріву), сліди викришування металу, кольори мінливості на кільцях при розкритті вузла.

Прості інструментальні методи

• Піростат або контактний термометр. Замір виконується на корпусі підшипникового вузла, не на валу. Тривожний поріг - вище 70°С при нормальних робочих умовах. При 90°С і вище - критична ситуація.
• Механічний стетоскоп. Дозволяє точно локалізувати джерело шуму і розмежувати проблему підшипника від шуму суміжних вузлів - зубчастих передач, муфт, ланцюгів.
• Індикатор годинникового типу. Перевіряємо осьовий і радіальний люфт вала. Порівнюємо з допустимими значеннями за документацією на вузол або стандартом ISO.

Професійні методи

Актуальні для підприємств із парком машин і системою планово-попереджувальних ремонтів:

• Віброаналіз. Частотний аналіз дозволяє не просто зафіксувати вібрацію, а й ідентифікувати конкретний тип дефекту - пошкодження зовнішнього кільця, внутрішнього, тіла кочення або сепаратора. Кожен дефект має характерний частотний «підпис».
• Тепловізійний контроль. Дозволяє порівняти температурний профіль кількох однотипних вузлів одночасно і виявити аномалію ще до появи чутних симптомів.
• Аналіз мастила на металеві включення. Концентрація металевих частинок у мастилі - один із найбільш ранніх індикаторів зносу, що починається, задовго до появи шуму.

Їх варто знати, щоб не повторювати - особливо третя трапляється напрочуд часто.

• «Додамо мастила і подивимося». Додаткове мастило при вже зношеному підшипнику - це маскування симптому, а не лікування. Через деякий час ситуація повториться, але вже з більшими наслідками.
• Плутанина джерела шуму. Зубчаста передача, муфта або ланцюговий привід поруч із підшипниковим вузлом можуть давати схожі звуки. Без локалізації джерела механічним стетоскопом великий ризик замінити справний підшипник і залишити справжню проблему незачепленою.
• Ігнорування одиночного симптому. «Гуде, але не гріється - зачекаємо» або «гріється, але тихо - поспостерігаємо». Однієї ознаки достатньо, щоб внести вузол до списку пріоритетного контролю.
• «Підшипник новий - значить справний». Після заміни без перевірки посадки, зазору і співвісності новий підшипник відтворить проблему попереднього за лічені години роботи.

Є ситуації, при яких зупинка обов'язкова негайно, без «доробимо до кінця зміни»:

• Металевий скрегіт при обертанні
• Різке наростання температури корпусу за короткий період
• Видиме биття або зміщення вала
• Запах горілого мастила

Демонтований підшипник - це не просто «відпрацьована деталь», це джерело інформації. Характер руйнування багато що говорить про причину відмови:

Головне правило при заміні підшипника: не просто поставити новий, а з'ясувати причину відмови. Інакше новий підшипник повторить долю старого - це лише питання часу.

Це, мабуть, найважливіше, про що часто забувають при терміновій заміні. Підібрати підшипник «такий самий за розміром» - не завжди правильне рішення. Якщо вузол вже пережив одну відмову, умови його роботи потрібно проаналізувати заново.

При підборі заміни необхідно враховувати:

• Клас точності - для високооборотних вузлів і точного обладнання стандартного P0 недостатньо. Може знадобитися P6 або P5.
• Група радіального зазору - CN (нормальний) підходить не завжди. При підвищених робочих температурах або пресових посадках часто потрібен C3 або C4.
• Тип ущільнення - відкритий підшипник, із захисними шайбами (ZZ) або з гумовими ущільненнями (2RS) - вибір залежить від умов середовища і способу подачі мастила.
• Матеріал і виконання - для агресивних середовищ, високих температур або харчових виробництв стандартна хромиста сталь може не підійти.

Ми в Промтехімпорт підбираємо підшипники під конкретні умови експлуатації: враховуємо оберти, навантаження, температурний режим, характер вібрацій і особливості монтажу. Це не займає багато часу - середній час відповіді наших фахівців становить 15 хвилин. Зате виключає повторну відмову з тієї самої причини.

Всі підшипники в нашому каталозі - лише сертифікована продукція, що відповідає міжнародним стандартам ISO. Ми працюємо з провідними виробниками: SKF, KYK, Craft, CX та іншими - більше 52 брендів в асортименті.

Гул і нагрів підшипника - не вирок обладнанню. Це сигнал, який дається заздалегідь і дає час на грамотну реакцію. Головне - не ігнорувати його і діяти системно:

1. Зафіксувати симптом - характер звуку, температуру, вібрацію.
2. Локалізувати джерело - переконатися, що проблема саме в підшипнику, а не в суміжному вузлі.
3. Оцінити ступінь критичності за ознаками з цієї статті.
4. Провести діагностику - від органолептики до інструментального контролю.
5. При заміні - з'ясувати причину відмови і підібрати підшипник з урахуванням реальних умов експлуатації.

Чуєте підозрілий звук у вузлі або не впевнені в правильному підборі заміни? Опишіть нам ситуацію - ми допоможемо розібратися і запропонуємо оптимальне рішення.
