Мініатюрні підшипники серій MR та 68x (MR52–MR148, 681–688): таблиці розмірів та добір для сервоприводів і підвісів камер (Gimbal)

Дрон завис і повело вбік. Гімбал почав смикатися. Сервопривід застрягає на півдорозі. Причину шукають в електроніці, перепрошивають контролер, міняють мотор - і все даремно. А винуватець виявляється зрештою там, де його зовсім не чекали: крихітний підшипник діаметром 5-8 мм, на який ніхто не звертав уваги.

Адже саме мініатюрні підшипники серій MR і 68x несуть відповідальність за найбільш точні і, як правило, найбільш дорогі вузли сучасної техніки. Тому розібратися в їхній класифікації, розмірах і правилах підбору - завдання куди важливіше, ніж може здатися на перший погляд.

Ця стаття буде корисна FPV-пілотам і операторам дронів, робототехнікам і конструкторам, сервісним інженерам, які займаються ремонтом сервоприводів, гімбалів і прецизійних приводних механізмів.

Термін «мініатюрна серія» у світі підшипників - це не просто маркетингове визначення. Згідно з ISO 15, до мініатюрних відносять радіальні кулькові підшипники з внутрішнім діаметром від 1 до 10 мм і зовнішнім діаметром до 26 мм. Саме в цьому діапазоні й працюють серії MR і 68x.

Однак не варто думати, що мініатюрні підшипники - це просто зменшена копія звичайних. Конструктивно вони суттєво відрізняються.

Ключові конструктивні відмінності:

• Сепаратори - виготовляються з поліаміду (PA66) або високотемпературного PEEK, а не зі сталі. Це знижує масу і момент інерції, але накладає обмеження за температурою експлуатації.
• Тіла кочення - переважно з хромистої сталі ШХ15, однак для прецизійних застосувань використовують кульки з нітриду кремнію Si₃N₄ (гібридна кераміка).

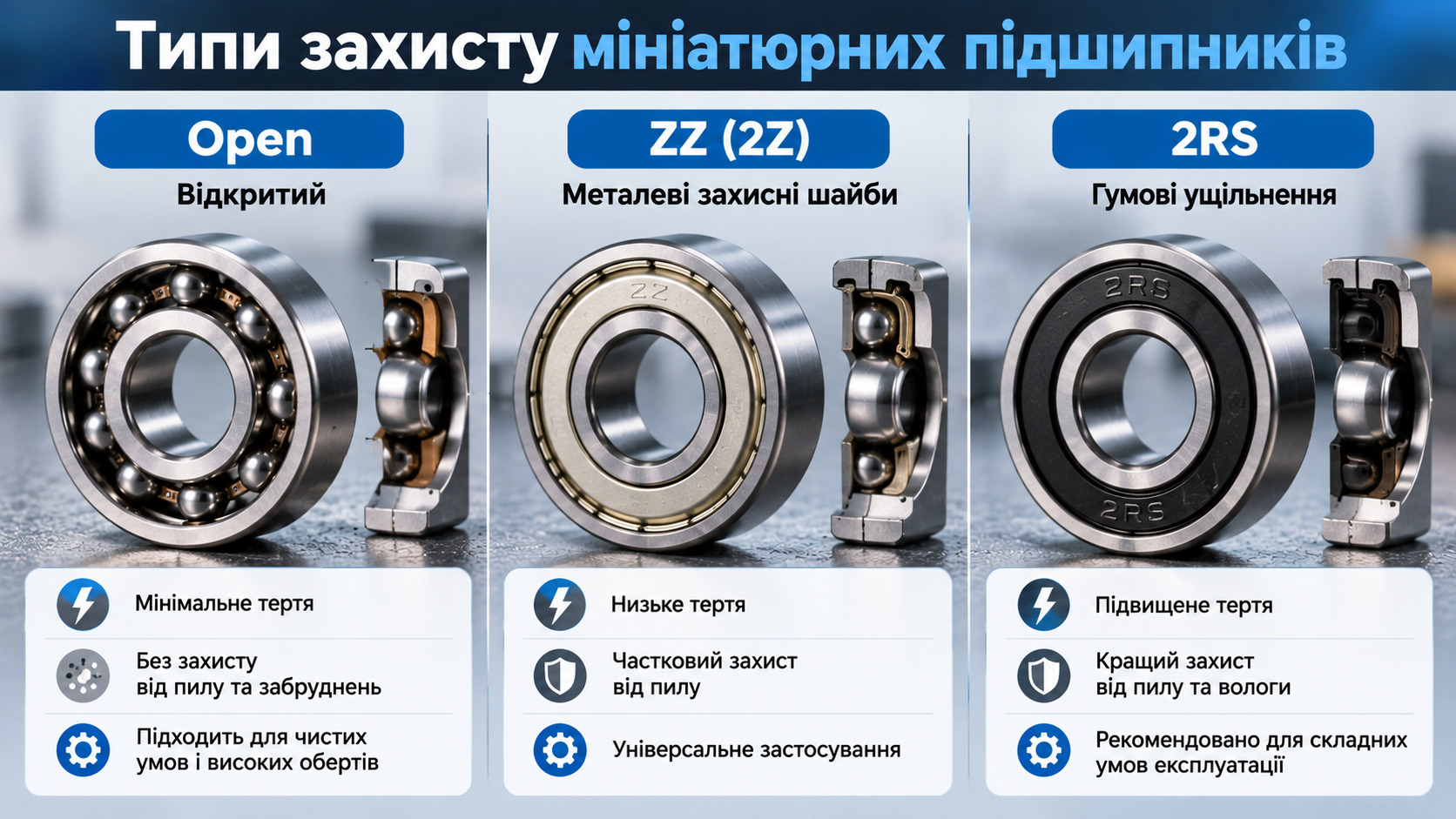

• Ущільнення - три основних типи: відкриті (Open / без позначення), з металевими щитками (ZZ або 2Z) і з гумовими контактними ущільненнями (2RS). Вибір між ними критично важливий - про це детальніше в розділі про гімбал.
• Клас точності - стандарт P0 (ABEC 1) тут недостатній. Мінімальним прийнятним класом для гімбала вважається P5 (ABEC 5), а для прецизійних приводних механізмів - P4 (ABEC 7) і вище.

Це не просто цифри в каталозі. Підшипник класу P0 може мати биття доріжки кочення до 10 мкм, тоді як P5 - не більше 5 мкм. Для осі гімбала ця різниця прямо відображається на якості стабілізації відео.

Позначення серії MR на перший погляд здається нелогічним. Адже цифри після літер MR не збігаються напряму з розмірами в міліметрах. Запам'ятайте просте правило: перша цифра (або перші дві) позначають приблизно зовнішній діаметр, а остання - внутрішній. Наприклад, MR148: зовнішній діаметр 14 мм, внутрішній 8 мм.

Повна таблиця серії MR з основними розмірами:

До позначення підшипника додаються суфікси, які уточнюють конструкцію:

• Open (без суфікса) - відкритий, без ущільнень. Мінімальний момент тертя, але вимагає захисту від забруднень.
• -ZZ або -2Z - металеві щитки з обох боків. Захист від великих частинок, момент тертя трохи вищий, ніж у відкритого.
• -2RS - гумові контактні ущільнення. Надійний захист від пилу і вологи, але найбільший момент тертя з трьох варіантів.
• -HC - гібридна кераміка: кільця зі сталі, кульки з Si₃N₄.
• -FC - повна кераміка: всі компоненти з кераміки.

З серією 68x все дещо простіше. Позначення будується за стандартною логікою ISO: 68 - код серії, наступна цифра - умовний номер типорозміру. Внутрішній діаметр для більшості типорозмірів збігається з цією останньою цифрою в міліметрах. Наприклад, 685: внутрішній діаметр 5 мм.

Повна таблиця серії 68x:

Зверніть увагу: серія 68x загалом більш «широка» за перерізом, ніж серія MR при однаковому внутрішньому діаметрі. Це важливо при заміні - підшипники не завжди взаємозамінні, навіть якщо внутрішній діаметр збігається.

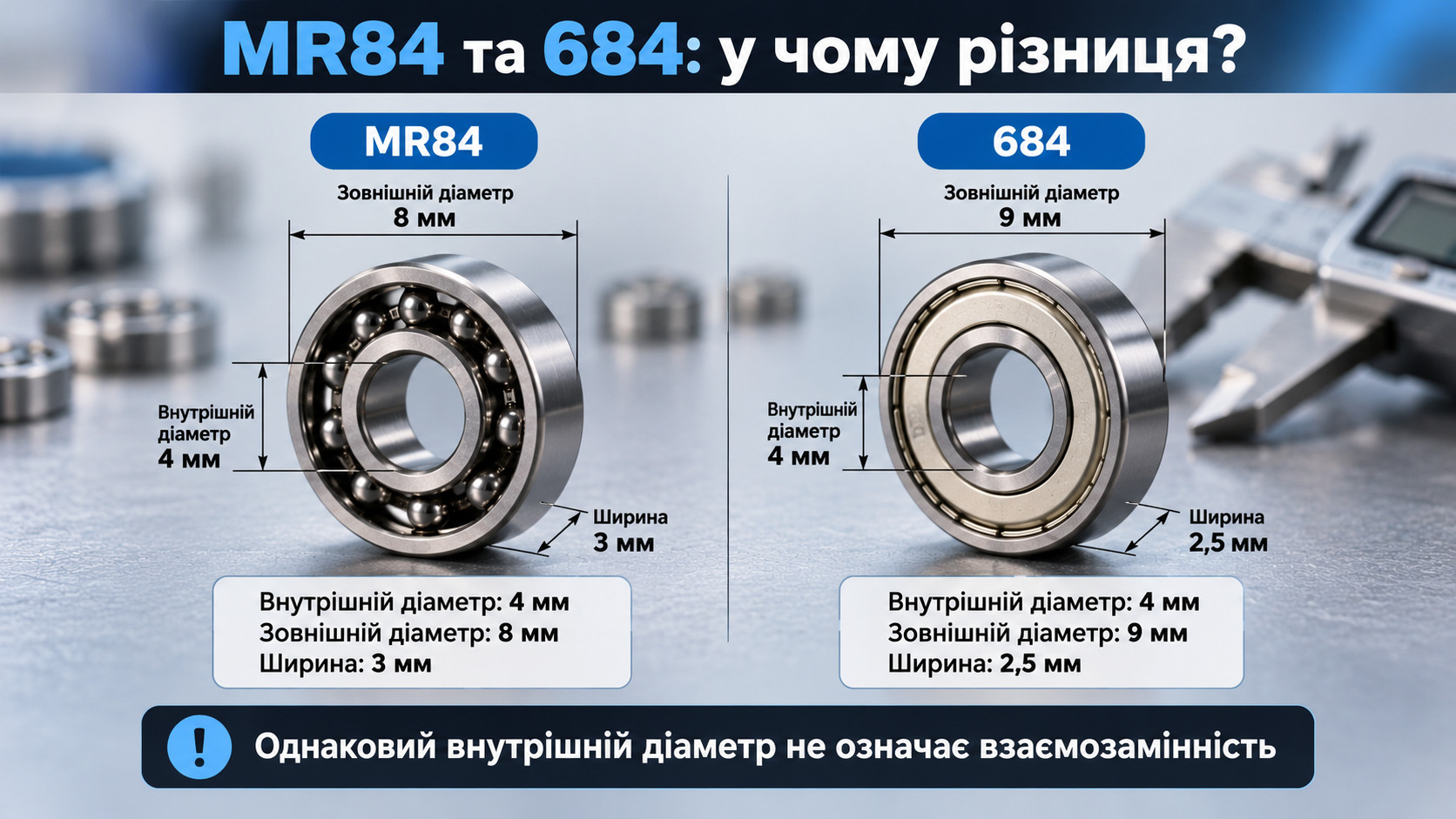

Поширена помилка - плутати MR84 і 684. Обидва мають внутрішній діаметр 4 мм, однак зовнішній діаметр у MR84 становить 8 мм, а у 684 - 9 мм, і ширина теж різниться. Поставити один замість іншого без переробки посадкового місця не вийде.

Сервопривід - це не просто мотор з редуктором. З точки зору навантажень на підшипник це один з найбільш складних вузлів. Адже тут одночасно присутні:

• реверсивне обертання з високою частотою перемикань напрямку;
• знакозмінні осьові навантаження від важеля керування;
• ударні навантаження при різких командах від приймача;
• вібрації від незбалансованих навантажень (кермо, закрилки, важелі).

Тому ресурс підшипників у серво часто виявляється меншим, ніж ресурс шестерень. Особливо якщо застосовується дешевий підшипник без правильного підбору.

Які підшипники стоять у типових сервоприводах

Розглянемо найбільш популярні моделі:

Що деградує першим? Як правило - сепаратор з поліаміду PA66. У закритих корпусах серво температура при тривалій роботі досягає 60-70°C. PA66 за таких умов починає деформуватися, і підшипник починає «хрустіти» або заклинювати.

Критерії правильного підбору для сервопривода

• Радіальний зазор: для реверсивних навантажень оптимальний зазор CN (нормальний) або C3. Зазор C3 рекомендується при підвищених температурах експлуатації - він компенсує теплове розширення кілець.
• Матеріал сепаратора: при температурах вище 60°C обирайте PEEK замість PA66. Він витримує до 250°C і не деформується.
• Ущільнення: для серво оптимально -ZZ. Гумове -2RS створює зайвий момент тертя при реверсі.
• Клас точності: мінімум P5 (ABEC 5). Для серво високоточних систем - P4.

Якщо сервопривід - це випробування на міцність, то гімбал - це випробування на делікатність. Тут до підшипника висуваються вимоги, які, здавалося б, суперечать одна одній: максимальна легкість ходу - і при цьому нульовий люфт.

Адже електронна система стабілізації компенсує зовнішні збурення за допомогою моторів. І якщо підшипник створює паразитний момент тертя - мотор не встигає відпрацювати команду точно. Результат видно відразу: тремтіння картинки, «сходинки» в русі камери, зрив горизонту.

Чому гімбал - це вершина вимог

• Момент тертя повинен бути нікчемно малим - інакше мотори не компенсують відхилення.
• Вібрація від дефектного або неправильно підібраного підшипника безпосередньо передається на IMU і руйнує стабілізацію.
• Маса критична: кожні 0,5 г на осі збільшують навантаження на мотор і скорочують ресурс акумулятора.
• Магнітні властивості: сталеві кільця створюють паразитні перешкоди для магнітометра. Це впливає на роботу компаса і курсового датчика.

Типові підшипники для осей гімбала

Підбір за популярними гімбалами

Чому для гімбала обирають керамічні кульки

Гібридні керамічні підшипники (кульки Si₃N₄, кільця зі сталі) мають ряд принципових переваг перед повністю сталевими:

• Менша маса тіл кочення - знижується гіроскопічний момент при обертанні осі. Для гімбала це пряме покращення динаміки.
• Нульовий магнетизм - кераміка не взаємодіє з магнітним полем, немає паразитних перешкод для IMU і компаса.
• Менший момент тертя кочення - Si₃N₄ має нижчий коефіцієнт тертя по сталевій доріжці, ніж сталь по сталі.
• Довговічність - керамічні кульки практично не зношуються, що особливо важливо для відкритих підшипників без мастила.

Ось що більшість не враховує при заміні підшипника в гімбалі: заводське мастило в підшипнику -2RS - це ворог стабілізації. Не тому що воно погане, а тому що воно густе. Висококов'язке мастило NLGI 2, яким наповнений стандартний -2RS, створює значний момент рушання. Вісь починає рухатися «сходинками» замість плавного ковзання.

Що застосовують замість стандартного мастила

• Рідкі масла NLGI 00 - мінімальний момент тертя, підходять для відкритих підшипників гімбала. Типові марки: NYE 179A, Mobil Velocite 10, Klubersynth UH1-14.
• Суха змазка (PTFE-спрей) - для надлегких застосувань і підшипників 681-683. Після нанесення розчинник випаровується, залишається найтонша плівка ПТФЕ.
• Повністю без мастила - допустимо тільки для повнокерамічних підшипників у легких умовах навантаження.

Відкритий (Open) vs -2RS для гімбала

Процедура перебивки мастила - коротко по кроках

1. Акуратно зняти гумові ущільнення тонкою голкою (вони не запресовані, а вставлені в канавку).
2. Промити підшипник ізопропіловим спиртом або бензином-калошею. Прокрутити кілька разів і дати повністю висохнути.
3. Нанести 1-2 краплі рідкого масла NLGI 00 на доріжку кочення. Не перестаратися - надлишок мастила гірший, ніж недостача.
4. Прокрутити підшипник вручну - хід повинен бути абсолютно плавним і легким.
5. Встановити ущільнення назад або залишити відкритим - залежно від умов застосування.

На українському ринку в даному типорозмірі представлені підшипники дуже різного рівня. Тому до вибору виробника потрібно підходити усвідомлено, особливо коли йдеться про прецизійні застосування.

Орієнтир за сегментами

• SKF, FAG, NSK - світові лідери. Чудова якість, точна відповідність класу точності. Адже вони виробляють підшипники для авіації, медицини і верстатобудування. Однак у мініатюрних типорозмірах їхня продукція на українському ринку зустрічається рідко і коштує відповідно.
• NTN, KYK - оптимальне співвідношення ціна/якість для більшості завдань. Стабільна якість, доступна ціна, широкий асортимент типорозмірів.
• CX, ZKL - гідний середній сегмент. Підходять для сервоприводів і менш критичних вузлів.
• Noname / китайський ринок без маркування - іноді прийнятні для сервоприводів аматорського рівня. Однак для гімбала - категорично ні. Розкид геометричних параметрів у таких підшипників настільки великий, що навіть два «однакових» підшипники з однієї партії можуть суттєво відрізнятися за моментом тертя.

На що дивитися при купівлі

• Наявність сертифіката якості та паспорта на партію.
• Чітке маркування на зовнішньому кільці - без змитих або нерівних символів.
• Оригінальна упаковка виробника, а не пересипка в безіменний пакет.
• Плавний хід без заїдань при ручному прокручуванні.
• Відсутність осьового люфту, що відчувається пальцями.

Більшість проблем при заміні виникає не через неправильно підібраний типорозмір, а через помилки монтажу і невірні очікування. Ось найпоширеніші з них.

• Запресування з натягом у пластиковий корпус серво. Натяг, придатний для металевого корпусу, легко тріскає пластик. Для пластикових корпусів допуск посадки - перехідна або легкий натяг, не більше.
• Плутанина MR84 і 684 «на око». Обидва підшипники зовні схожі, внутрішній діаметр однаковий - 4 мм. Однак зовнішній у них різний: 8 мм і 9 мм відповідно. У підсумку 684 хитається там, де повинен стояти MR84.
• Промивка підшипника без перебивки мастила. Розчинник розріджує мастило, але повністю його не видаляє. Після випаровування розчинника залишки мастила стають ще більш в'язкими - момент тертя зростає.
• Встановлення -2RS замість Open у гімбал. Вісь починає «тягнути» - мотор не справляється, стабілізація ламається. Особливо помітно на осі Roll.
• Купівля підшипника класу P0 замість P5. Биття осі, плаваючий горизонт, нестабільна робота IMU. При цьому зовні підшипник виглядає нормально - дефект видно тільки при вимірюванні.
• Ігнорування зазору. Встановлення підшипника із зазором C3 у холодний непідігріваний вузол і із зазором CN у гарячий мотор однаково призводять до передчасного зносу.

Мініатюрні підшипники серій MR і 68x - це не витратний матеріал, який можна обирати за принципом «аби підійшов за діаметром». Адже саме від правильного вибору цього крихітного елемента безпосередньо залежить точність роботи всього вузла.

Проста шпаргалка для швидкого орієнтування:

• Сервопривід - серія MR або 68x з ущільненням -ZZ, зазор CN або C3, сепаратор PEEK при температурах вище 60°C, клас P5 мінімум.
• Гімбал, вісь обертання - серія MR Open або HC Open, рідке мастило NLGI 00 або PTFE, клас P5 або P4, керамічні кульки для прецизійних систем.
• Прецизійні приводи - клас P4 (ABEC 7) і вище, тільки перевірені виробники (NTN, KYK, SKF, FAG), обов'язковий сертифікат якості.

Якщо ви не впевнені в підборі - не варто діяти навмання. Правильно підібраний підшипник служить роками. Неправильний виводить з ладу весь вузол за кілька годин роботи. Ми рекомендуємо звертатися за консультацією до фахівців, які врахують конкретні оберти, навантаження, температурний режим і умови експлуатації вашого обладнання. Саме такий підхід - не продати, а вирішити завдання - і відрізняє грамотного постачальника від звичайного магазину.
