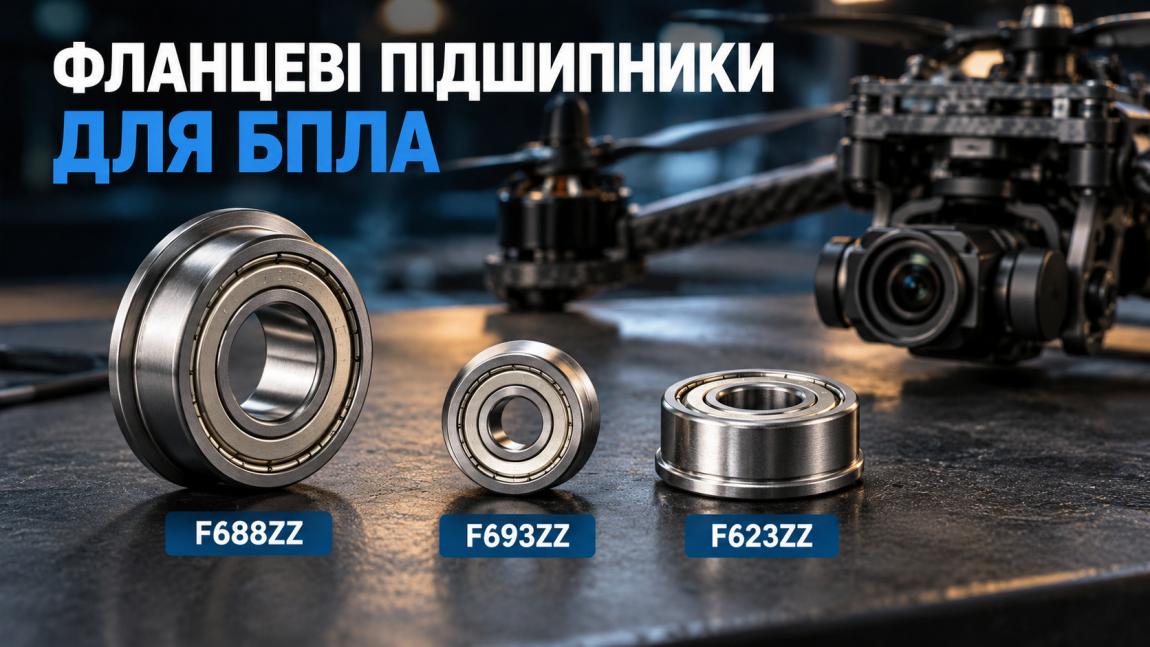

Фланцеві підшипники (серії F688, F693, F623): застосування в рамах, поворотних механізмах та підвісах БПЛА

Дрон завис у повітрі, потім різко пішов убік - і це не проблема прошивки. Камера на підвісі тремтить у записі, хоча гіростабілізація працює справно - і це не налаштування PID. Поворотна турель рискає на частку градуса, хоча привод відкалібрований. У кожному з цих випадків винуватець один: неправильно підібраний або неправильно встановлений підшипник у вузлі. І найчастіше - звичайний радіальний там, де має стояти фланцевий.

Ця стаття - для конструкторів БПЛА, FPV-пілотів, які будують і ремонтують техніку своїми руками, і закупівельників сервісних центрів. Розберемо три конкретні серії фланцевих підшипників: F688, F693 і F623. Де вони стоять, чому саме вони - і як не помилитися при виборі та монтажі.

Почнемо з головного хибного уявлення. Багато хто сприймає фланцевий підшипник як "звичайний, але з буртиком". Формально - так. По суті - зовсім інша конструктивна роль.

Фланець - це інтегрований упорний буртик на зовнішньому кільці. Уявіть шайбу, намертво вварену в торець кільця. Саме він вирішує задачу осьової фіксації без будь-яких додаткових елементів: стопорних кілець, буртиків у корпусі, притискних кришок. Підшипник вставляється в посадкове місце - і фланець сам упирається в торець, не даючи йому піти вглиб.

Чому це так важливо саме в БПЛА? Тому що конструкції легких безпілотників живуть в умовах жорстких обмежень:

• товщина стінки рами з вуглепластику або алюмінію - 1,5-3 мм, місця для стопорного кільця просто немає;
• кожен зайвий кріпильний елемент - це вага, а вага в БПЛА рахується буквально по грамах;
• вібрації від моторів поступово «вибивають» незафіксований підшипник з посадкового місця - і без фланця це лише питання часу.

Один фланцевий підшипник замінює собою зв'язку «підшипник + стопорне кільце + фаска в корпусі». Менше деталей - менше точок відмови. Для авіаційної техніки це не зручність, а вимога.

Серії F688, F693 і F623 належать до мініатюрних фланцевих підшипників серії 600. Зовні вони схожі. Але у кожного - своя ніша в конструкції БПЛА. Розберемо по порядку.

F688ZZ - робоча конячка середнього класу

Типорозмір: 8 × 16 × 5 мм (d × D × B)

Це найпоширеніший з трьох у конструкціях рам середнього класу. Внутрішній діаметр 8 мм дозволяє працювати з осями стандартного перерізу, а ширина 5 мм дає достатню опорну базу навіть при знакозмінних навантаженнях.

Де ставлять F688ZZ у БПЛА:

• осі рулів висоти та напрямку в БПЛА літакового типу;
• шарніри складних променів квадрокоптерів;
• напрямні ролики в системах намотування тросів механізму скидання вантажу;
• опори проміжних валів редукторів приводів.

Суфікс ZZ - подвійний металевий щиток з обох сторін. Не гумовий ущільнювач, а саме метал. Це принципово: гумове ущільнення 2RS дає кращий захист від пилу і вологи, але збільшує момент тертя і трохи додає у вазі. У більшості вузлів рами ZZ - правильний вибір.

F693ZZ - рекордсмен з компактності

Типорозмір: 3 × 8 × 4 мм (d × D × B)

Найбільш мініатюрний з трійки. Саме тому - найбільш вимогливий до монтажу. При внутрішньому діаметрі 3 мм ціна помилки при запресуванні особливо висока: найменший перекіс змінює характер навантаження і багаторазово скорочує ресурс.

Де ставлять F693ZZ:

• осі pitch і roll у триосьових гіростабілізованих підвісах (gimbal);
• поворотні вузли антенних трекерів;
• мініатюрні редуктори приводів камери і лідара;
• шарніри механізмів керування жалюзі охолодження (у промислових БПЛА).

Особливий нюанс: саме F693 найчастіше стає причиною тремтіння картинки на відео. Не тому що він поганий - а тому що його ставлять без урахування вимог до посадкової точності та співвісності осей.

F623ZZ - універсальний середній

Типорозмір: 3 × 10 × 4 мм (d × D × B)

Внутрішній діаметр такий самий, як у F693, - 3 мм. Але зовнішній діаметр більший: 10 мм проти 8 мм. Це дає збільшену площу доріжки кочення і більш високу динамічну вантажопідйомність при тій самій посадці на валу.

Де ставлять F623ZZ:

• механізми скидання вантажу з підвищеним навантаженням на вісь;
• поворотні платформи лідарів і тепловізорів;
• шарніри рамп і відкидних стулок вантажних БПЛА;
• вісь yaw у підвісах важких кінокамер.

Коли вибирати F623 замість F693? Коли радіальне навантаження на вісь вище, а посадковий діаметр валу залишається 3 мм. F623 витримає там, де F693 починає «втомлюватися».

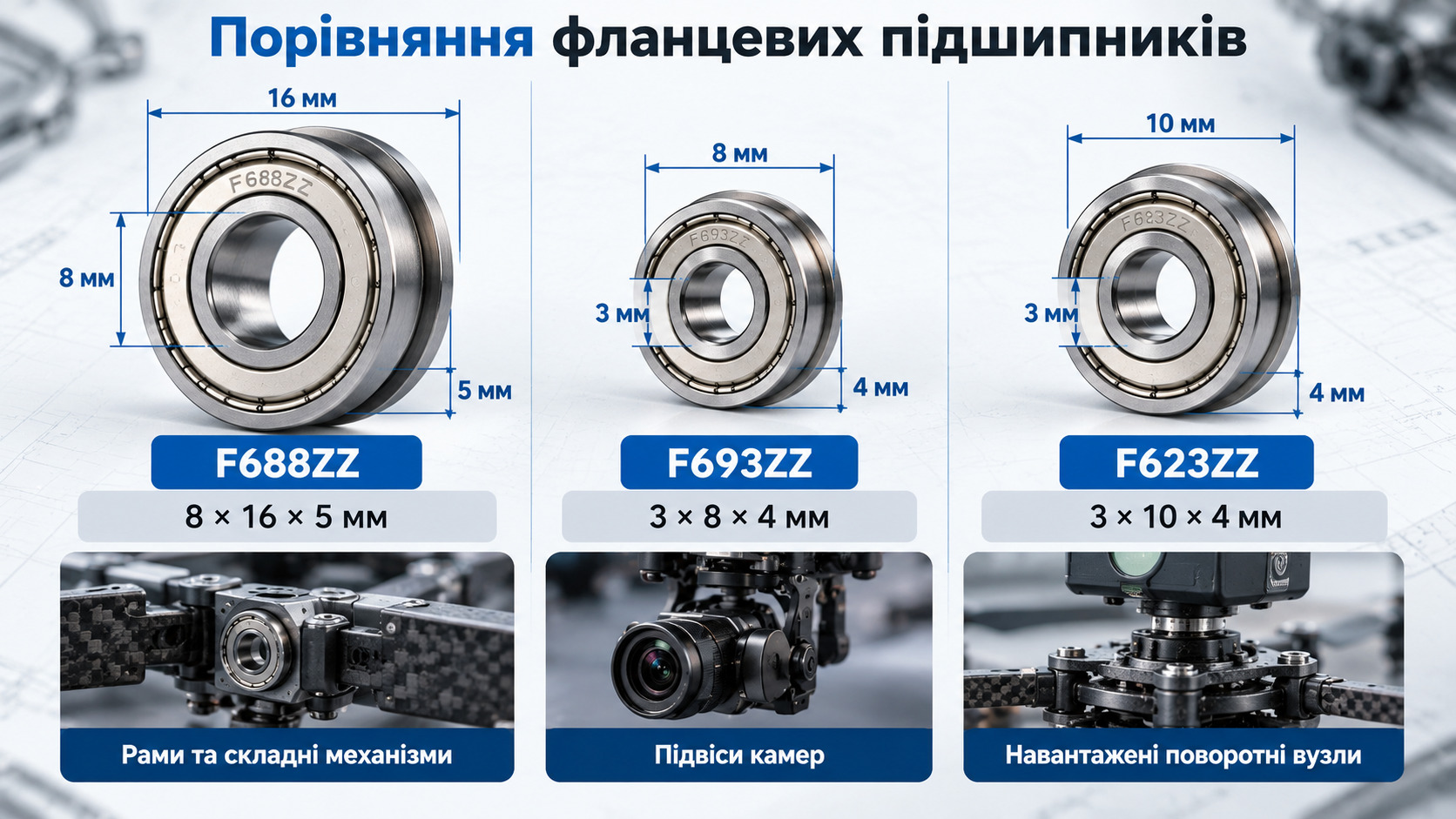

Порівняльна таблиця серій

Рама - це скелет усієї конструкції. І саме тут помилка у виборі підшипника проявляється найшвидше.

Вуглепластик і авіаційний алюміній - чудові матеріали. Легкі, міцні. Але у них є конструктивне обмеження: стінка рами рідко перевищує 2-3 мм. У такій товщині неможливо розмістити канавку для стопорного кільця без критичного послаблення перерізу. А без фіксації підшипник починає «гуляти» під впливом вібрації - і це лише питання напрацювання.

Що дає фланцевий підшипник у рамі:

• Осьова фіксація без додаткових елементів - фланець упирається в торець посадкового місця і не дозволяє підшипнику зміщуватися вздовж осі;
• Зниження сумарної ваги вузла - прибираємо стопорне кільце, прибираємо фаску під нього, іноді прибираємо й притискну кришку. На восьми вузлах рами це вже 2-4 г, а це помітно;
• Простота монтажу та заміни - критично при польовому обслуговуванні.

Типові помилки при монтажі фланцевого підшипника в раму:

1. Перекіс при запресуванні. Тонкостінне посадкове місце легко деформується. Запресування має йти строго по осі, бажано через оправку.
2. Порушення посадки. Рекомендована посадка зовнішнього кільця - H7/js6 або H7/k6 залежно від характеру навантаження. Слабка посадка - підшипник провернеться. Жорсткий натяг - деформує доріжки кочення.
3. Затягування корпусу з перекосом фланця. Якщо фланець притискається болтами нерівномірно, він працює як важіль і створює згинальний момент на зовнішнє кільце.

Практична порада щодо фіксації: для посадок у вуглепластик ми рекомендуємо легкий натяг з додатковою точковою фіксацією анаеробним клеєм (Loctite 641 або аналог). Він утримає підшипник від провертання, але при заміні дозволить випресувати вузол без руйнування рами.

Поворотні механізми в БПЛА - це інша історія. Навантаження тут не статичне і не однонаправлене. Рульова машинка штовхає тягу, тяга створює радіальне навантаження на вісь, а реакція конструкції додає осьову складову. Плюс - знакозмінність: машинка працює в обидва боки, підшипник навантажується почергово з різних сторін.

Саме тут стандартний радіальний підшипник без фланця опиняється у вразливій позиції. Осьова складова навантаження при вібрації двигунів поступово «видавлює» його з посадкового місця. Фланець сприймає це осьове навантаження безпосередньо, не дозволяючи підшипнику зміщуватися.

Окрема тема - вибір радіального зазору:

• Зазор CN (нормальний) - підходить для більшості поворотних механізмів при помірних навантаженнях і стабільній температурі;
• Зазор C3 (збільшений) - часто помилково вважають «кращим за замовчуванням». У поворотних механізмах з високими вимогами до точності позиціонування C3 дає зайвий кутовий люфт. Його застосування виправдане при значному нагріванні або ударних навантаженнях, але не як універсальне рішення.

Ресурс підшипника в поворотному механізмі БПЛА розраховується за формулою L10 з урахуванням знакозмінності навантаження та характеру циклу. На практиці: F688ZZ у вузлі руля висоти при правильному монтажі та помірних навантаженнях витримує 400-800 годин нальоту. При ударах (жорсткі посадки) цей ресурс знижується в рази.

Gimbal - це окремий світ. Тут підшипник повинен одночасно виконувати дві суперечливі вимоги: бути абсолютно вільним у русі (мінімальний момент тертя) і забезпечувати нульовий люфт (максимальна жорсткість). Знайти цей баланс - і є головне завдання при підборі.

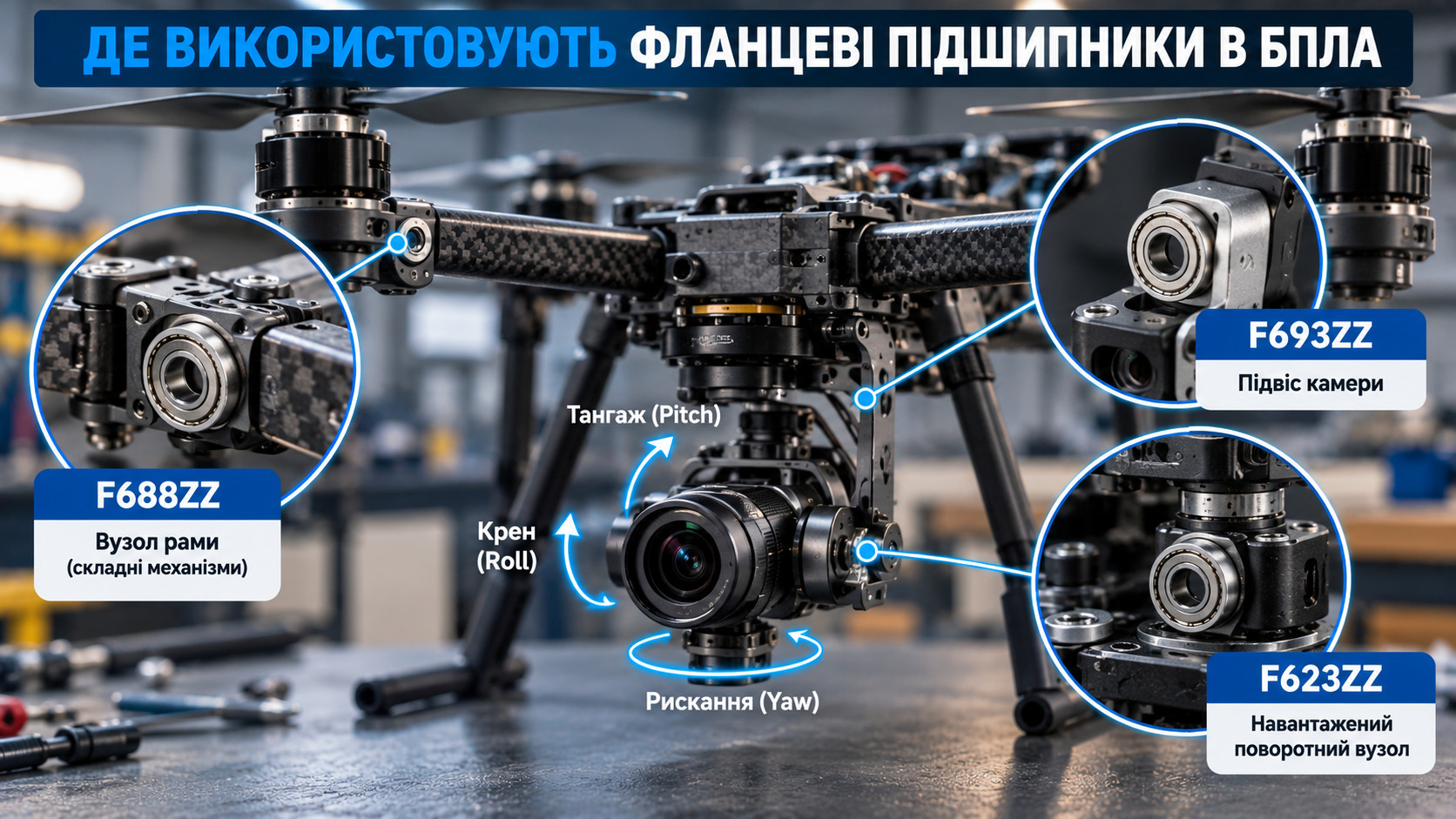

Розташування підшипників по осях триосьового підвісу

Триосьовий підвіс має три кінематичні осі:

• Pitch (тангаж, нахил вперед-назад) - найбільш навантажена вісь, несе вагу камери. Тут частіше використовують F623ZZ з його більш високою Cr;
• Roll (крен, нахил убік) - середнє навантаження, F693ZZ або F623ZZ залежно від ваги платформи;
• Yaw (риск, поворот навколо вертикальної осі) - мінімальне радіальне навантаження, але максимальні вимоги до плавності ходу. Тут F693ZZ оптимальний.

Класи точності в підвісах: коли P5 виправданий

Стандартний клас точності P0 (ABEC 1) - це норма для загальнопромислового застосування. Для більшості вузлів рами та поворотних механізмів цього достатньо. Але в підвісі високоякісної кінокамери P0 вже недостатній.

Класи P5 (ABEC 5) і P6 застосовуються в gimbal тоді, коли:

• потрібне мінімальне биття внутрішнього кільця (менше 3 мкм);
• розкид моменту тертя має бути мінімальним від оберту до оберту;
• тремтіння зображення на частотах 10-50 Гц неприпустиме.

Переплачувати за P5 у бюджетному підвісі FPV-коптера - недоцільно. Але в професійному кіно-БПЛА це не переплата, а обов'язкова вимога.

Мастило в підвісі: де заводське не підходить

Ось тут - найнеочевидніший нюанс. Підшипники серії ZZ постачаються із заводським мастилом, розрахованим на широкий діапазон умов. У більшості застосувань це правильно. Але в gimbal - ні.

Проблеми стандартного мастила в підвісі:

• Висока в'язкість при низьких температурах - на морозі мастило густішає, момент тертя різко зростає, двигун gimbal починає «заїдати»;
• Нерівномірність моменту тертя - навіть якісне пластичне мастило створює невеликі пульсації моменту, які при компенсації PID-контролером підвісу проявляються як мікровібрації.

Що ми рекомендуємо замість стандартного мастила ZZ для gimbal:

1. Промити підшипник ізопропіловим спиртом або нефрасом і повністю видалити заводське мастило.
2. Нанести тонкий шар низков'язкого масла - 1-2 краплі на весь підшипник. Добре зарекомендували себе Nye Oil 181C або аналоги з в'язкістю 10-20 сСт.
3. Для застосувань при від'ємних температурах - масла з силіконовою основою, які зберігають плинність до -50°С.

Альтернативний шлях - використовувати відкриті підшипники (без щитків, без суфікса ZZ) одразу з нанесенням обраного мастила. Це правильніше за конструктивом, але вимагає більш ретельного захисту від забруднень при зберіганні та монтажі.

Маркування фланцевого підшипника містить більше інформації, ніж здається на перший погляд. Розберемо, що за чим стоїть.

Розшифровка суфіксів

Матеріал кілець і кульок

Стандартне виконання всіх трьох серій - хромиста сталь (аналог ШХ15 / 100Cr6). Це правильний вибір для більшості застосувань: оптимальне співвідношення твердості, в'язкості та ціни.

Коли варто переплатити за нержавіючу сталь (А2/А4, позначення SS у маркуванні):

• агродрони, що працюють з рідкими пестицидами та добривами - агресивне середовище;
• морські та прибережні БПЛА - солоний туман;
• дрони для роботи в умовах високої вологості (тропіки, туман).

Окрема тема - гібридні підшипники з керамічними кульками (Si₃N₄). У застосуванні для gimbal професійного рівня вони дають три переваги:

• зниження моменту тертя на 30-40% порівняно зі сталевими кульками;
• електрична ізоляція - актуально в БПЛА з імпульсними приводами, де паразитні струми можуть викликати електрокорозію доріжок кочення;
• менша вага кульок - зниження гіроскопічного ефекту при високих частотах обертання.

З брендів, представлених на ринку України, серію F6хх у надійних виконаннях постачають SKF, NSK, NTN і FAG. Це виробники першого ешелону з повним пакетом сертифікатів ISO. Для бюджетних застосувань (навчальні БПЛА, прототипи) розглядають також ZKL, SNR і CX.

Навіть правильно вибраний підшипник можна вивести з ладу при монтажі. Особливо - коли йдеться про мініатюрні F693 і F623, де допуски вимірюються в мікрометрах.

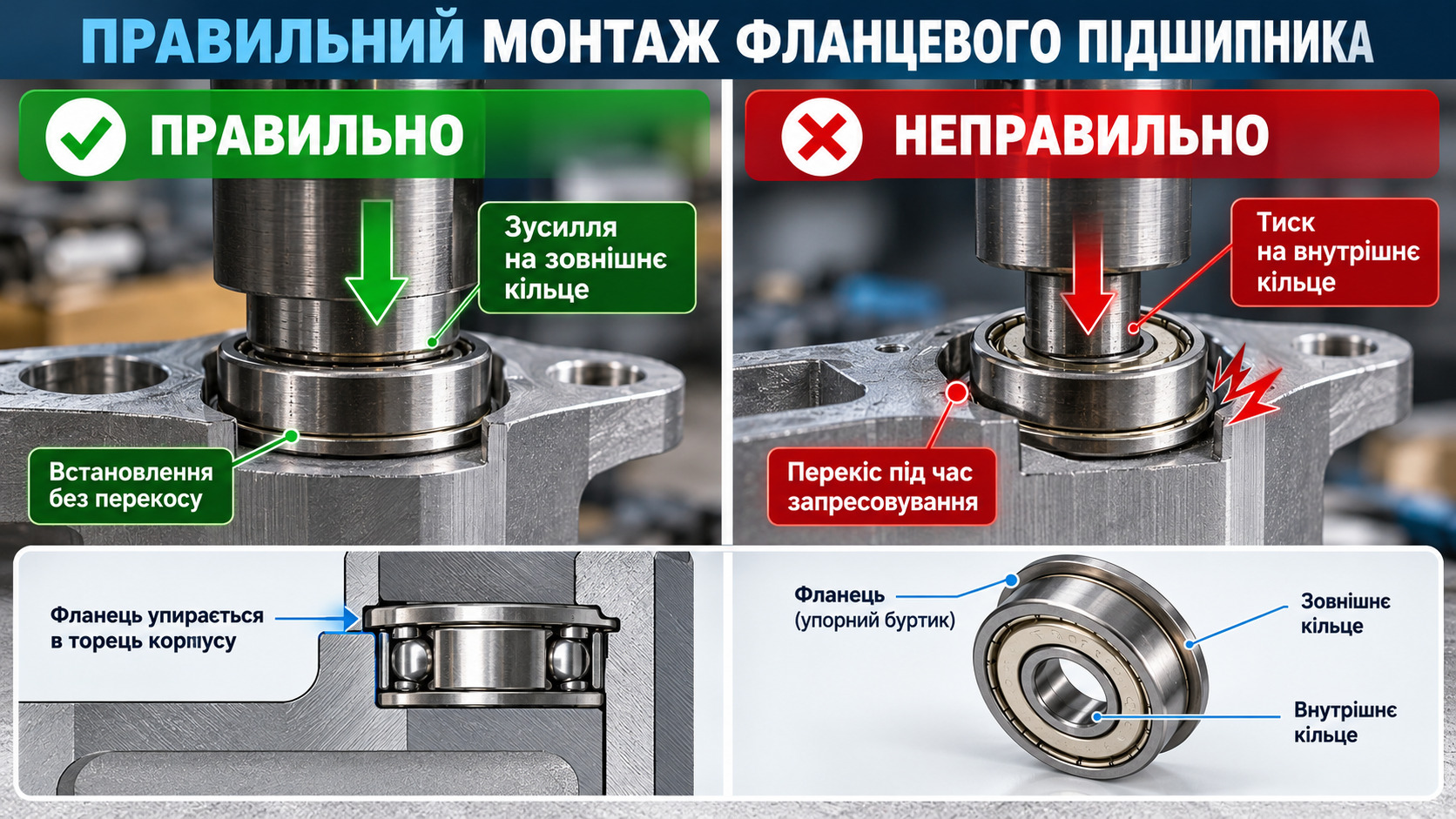

Правила монтажу

1. Ніякого прямого удару по кільцях. Запресування має йти через оправку, яка тисне строго на те кільце, яке сідає з натягом. Удар по зовнішньому кільцю при запресуванні на вал - прямий шлях до бринелювання доріжок.
2. Контроль перпендикулярності. При запресуванні в тонкостінну раму БПЛА кут перекосу не повинен перевищувати 0,5°. Використовуйте напрямну втулку або хоча б візуальний контроль з двох сторін.
3. Зусилля - тільки на кільце, яке сідає з натягом. Якщо зовнішнє кільце йде в посадкове місце корпусу з натягом - тиснемо на зовнішнє. Передача зусилля через тіла кочення неприпустима.
4. Перед монтажем - перевірка посадкового місця. Діаметр, циліндричність, шорсткість. Риска або задир у посадковому місці вуглепластикової рами - привід для ремонту, а не для «спробуємо так».

Ознаки зносу та діагностика

Не потрібно бути інженером-вібродіагностиком, щоб вчасно помітити проблему. Ось прості ознаки того, що підшипник пора міняти:

• Люфт у поворотному механізмі - гойдаємо вісь рукою, відчуваємо вільний хід. Норма - нульовий люфт;
• Вібрація підвісу на відео - особливо на частотах 10-30 Гц, які не компенсуються стабілізацією;
• Нагрів корпусу вузла - рукою при нормальній роботі вузол має бути ледве теплим, не гарячим;
• Характерний звук - хрускіт, клацання або нерівномірність ходу при прокрутці осі від руки;
• Видимий корозійний наліт або зміна кольору мастила - при відкритті щитка (якщо дозволяє конструкція).

Ресурс і періодичність заміни

Важливо: наведені цифри - орієнтовні при правильному монтажі, нормальному мастилі та відсутності ударних навантажень. Жорстка посадка, удар об перешкоду або запресування з перекосом можуть скоротити ресурс у 5-10 разів.

Зберігання запасних підшипників

Ще один момент, який часто недооцінюють. Мініатюрний підшипник у польовій аптечці - це не "кинув розсипом у коробку з інструментом". Правила прості:

• зберігати в оригінальній упаковці або індивідуальних пакетах із замком-зіплок;
• виключити вплив вологи та прямих сонячних променів;
• не зберігати поряд з магнітами (намагнічування доріжок прискорює абразивний знос);
• не тримати в приміщеннях з високою вологістю - конденсат під щитком ZZ гарантовано запускає корозію.

Перш ніж оформити замовлення, варто відповісти на п'ять запитань. Вони визначають усе інше.

1. Яке навантаження на вісь? Радіальне, осьове або комбіноване - і його величина. Порівняйте з Cr і C0r з таблиці.
2. Яка частота обертання? У більшості вузлів рами - сотні обертів. У поворотних трекерах антен - можуть бути тисячі. Звіртеся з граничними оборотами серії.
3. Яка робоча температура? Стандартні підшипники - до +120°С. Якщо робота ведеться при -20°С і нижче - дивіться на мастило та матеріал сепаратора.
4. Яке середовище експлуатації? Пил, волога, хімічні речовини - визначають тип ущільнення (ZZ, 2RS або відкритий) та матеріал (стандарт або нержавійка).
5. Чи потрібна підвищена точність? P0 для стандартних вузлів, P5/P6 для професійних підвісів.

Фланцеві підшипники серій F688, F693 і F623 - це не витратний матеріал, який можна вибирати за принципом «що дешевше». Це конструктивний елемент, від якого прямо залежить точність позиціонування камери, ресурс поворотного механізму і стабільність усієї рами під навантаженням.

Правильний вибір виглядає так:

• F688ZZ - у вузли рами, складні механізми та редуктори середнього класу;
• F693ZZ - у гіростабілізовані підвіси та мініатюрні поворотні механізми;
• F623ZZ - туди, де потрібна більша вантажопідйомність при тому самому посадковому діаметрі 3 мм.

Фланець вирішує задачу осьової фіксації елегантно і без зайвих деталей. Правильне мастило в gimbal змінює якість відео. Клас точності P5 у професійному підвісі - це не маркетинг, а різниця в мікрометрах биття, яка видна на екрані. А контрафактний підшипник у критичному вузлі - це не економія, а запланована аварія.

Якщо потрібна допомога з підбором конкретного виконання під ваші умови експлуатації - ми готові проконсультувати. Вкажіть навантаження, частоту обертання, робоче середовище та вимоги до точності - і отримайте оптимальне рішення, а не просто найближчу позицію з каталогу.
