Високошвидкісні підшипники (High Speed / High RPM) для двигунів дронів: клас точності (ABEC-5, ABEC-7, P6, P5) та зазори

Двигун дрона розкручується до 20 000-50 000 об/хв. Для порівняння: автомобільний мотор на піку видає 6 000-8 000 об/хв. Тобто безколекторний мотор БПЛА обертається в 5-7 разів швидше. За таких умов зазор у частки міліметра або неправильно підібраний клас точності - це вже не технічна деталь, а пряма причина вібрації, перегріву та відмови просто в повітрі.

Адже більшість власників дронів при поломці мотора насамперед підозрюють електроніку або обмотку. Однак статистика сервісних центрів говорить про інше: значна частина відмов безколекторних двигунів пов'язана саме з підшипниковим вузлом. Зношений, неправильно підібраний або неякісно змащений підшипник - і дрон починає вібрувати, грітися, втрачати тягу.

У цій статті розберемо, який клас точності реально потрібен двигуну дрона, як вибрати правильну групу зазору і чому ці два параметри важливіші, ніж назва бренду на упаковці.

Специфіка навантаження на підшипник у БПЛА

Безколекторний мотор дрона працює в умовах, які для більшості підшипників промислового класу були б граничними. Розглянемо, з чим саме доводиться справлятися підшипниковому вузлу:

• Надвисокі оберти. Від 10 000 RPM у важких вантажних БПЛА до 50 000-60 000 RPM у гоночних FPV-моторів. За таких швидкостей тіла кочення буквально «летять» по доріжках кочення, і будь-яка неточність геометрії багаторазово посилюється.
• Комбіноване навантаження. Пропелер створює одночасно радіальне навантаження (від відцентрових сил) і осьове (від тяги). При різких маневрах напрямок і величина навантаження змінюються миттєво.
• Мікровібрації від дисбалансу. Навіть незначний дисбаланс пропелера при 30 000 RPM створює вібрації, які методично руйнують сепаратор і доріжки кочення.
• Температурні цикли. Холодний старт - швидке розігрівання до робочої температури - охолодження. Такі цикли змінюють зазори в підшипнику і вимагають особливої уваги до вибору групи зазору.
• Мінімальний типорозмір. Конструкція дрона не пробачає зайвої ваги. Підшипники використовуються мініатюрні: серія MR, 604, 605, 608. Малі розміри означають менший запас міцності при тих самих навантаженнях.

Чим стандартний промисловий підшипник не підходить

Підшипник класу P0 (ABEC-1) - це норма для конвеєрів, редукторів, насосів. Там оберти рідко перевищують 3 000-5 000 RPM, а допуски на геометрію достатньо широкі. Поставте такий підшипник у мотор дрона на 30 000 RPM - і отримаєте вібрацію вже через кілька хвилин роботи, перегрів і стрімке зношення доріжок кочення. Причина проста: при високих обертах навіть невелике радіальне биття кільця перетворюється на ударне навантаження, що повторюється тисячі разів на хвилину.

Висновок очевидний: для двигунів БПЛА потрібні підшипники з жорсткими допусками на геометрію - тобто високого класу точності.

Дві системи - одна суть

На ринку підшипників паралельно існують дві системи класифікації точності:

• ISO 492 - європейський стандарт: класи P0, P6, P5, P4, P2 (від грубого до точного).
• ABEC - американський стандарт: класи 1, 3, 5, 7, 9 (від грубого до точного).

По суті це одне і те саме, просто різні позначення. Чим вищий клас точності - тим жорсткіші допуски на геометрію доріжок кочення, радіальне биття, торцеве биття і відхилення ширини кілець.

Аналогія для розуміння: різниця між P0 і P5 - як між гайковим ключем радянського виробництва і швейцарським хронометром. Деталі зовні схожі, але точність виготовлення - в іншому всесвіті.

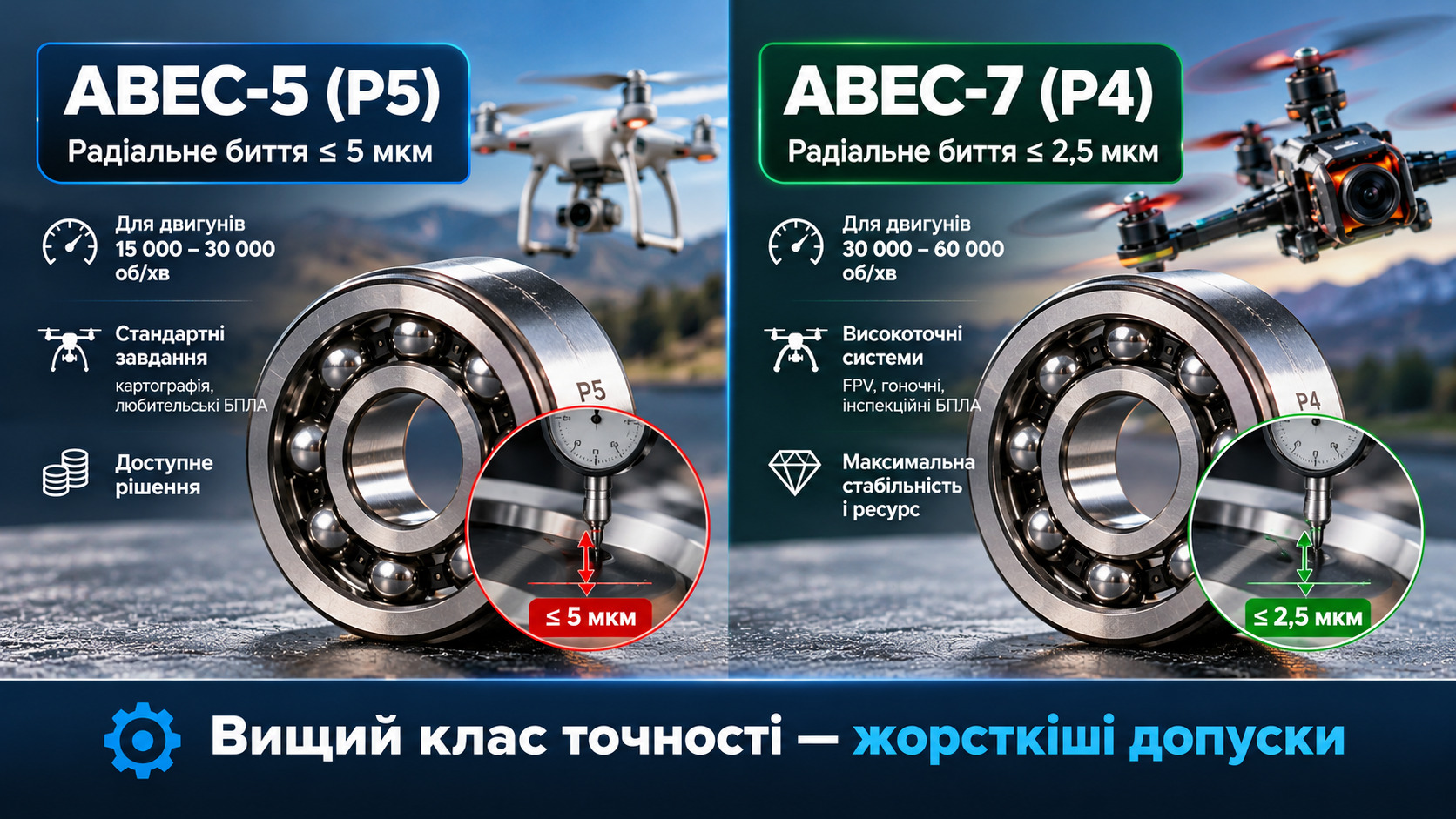

ABEC-5 (P5) - робоча конячка високошвидкісних приводів

Це найбільш доступний клас точності, який вже дає реальну перевагу перед стандартними підшипниками. Основні характеристики:

• Діапазон застосування: 15 000-30 000 RPM.
• Радіальне биття внутрішнього кільця - не більше 5 мкм.
• Широкий вибір виробників і типорозмірів на ринку.
• Розумна ціна - доступний навіть при масовій заміні в парку БПЛА.

Підходить для картографічних дронів, гексакоптерів середнього класу, сільськогосподарських БПЛА. Однак на змагальних FPV-швидкостях ABEC-5 вже знаходиться на межі своїх можливостей.

ABEC-7 (P4) - вибір для серйозних швидкостей

Це той клас точності, про який варто думати при виборі підшипника для гоночного або високошвидкісного інспекційного дрона. Що відрізняє ABEC-7 від ABEC-5:

• Діапазон застосування: 30 000-60 000 RPM.
• Радіальне биття внутрішнього кільця - не більше 2,5 мкм (вдвічі жорсткіше, ніж у ABEC-5).
• Контроль відхилень ширини кілець і торцевого биття значно суворіший.
• Менше вібрацій на високих обертах - двигун працює тихіше і холодніше.

Важливий нюанс: просто «взяти ABEC-7 скрізь» - не панацея. Високоточні підшипники вимагають відповідної точності посадкових місць на валу і в корпусі, правильної кількості і типу мастила. Інакше перевага класу точності просто не реалізується.

ABEC-9 (P2) - коли межа стає нормою

Підшипники цього класу - справжня екзотика навіть для світу БПЛА. Їх застосовують у турбінних двигунах реактивних безпілотників, прецизійних гіроскопічних системах і шпиндельних вузлах високоточного обладнання. Вони малодоступні, дорогі і вимагають ідеальних умов монтажу - найменше забруднення або неточність установки зводить нанівець усі переваги.

Для переважної більшості дронів - навіть гоночних - ABEC-9 є надлишковим і економічно недоцільним рішенням.

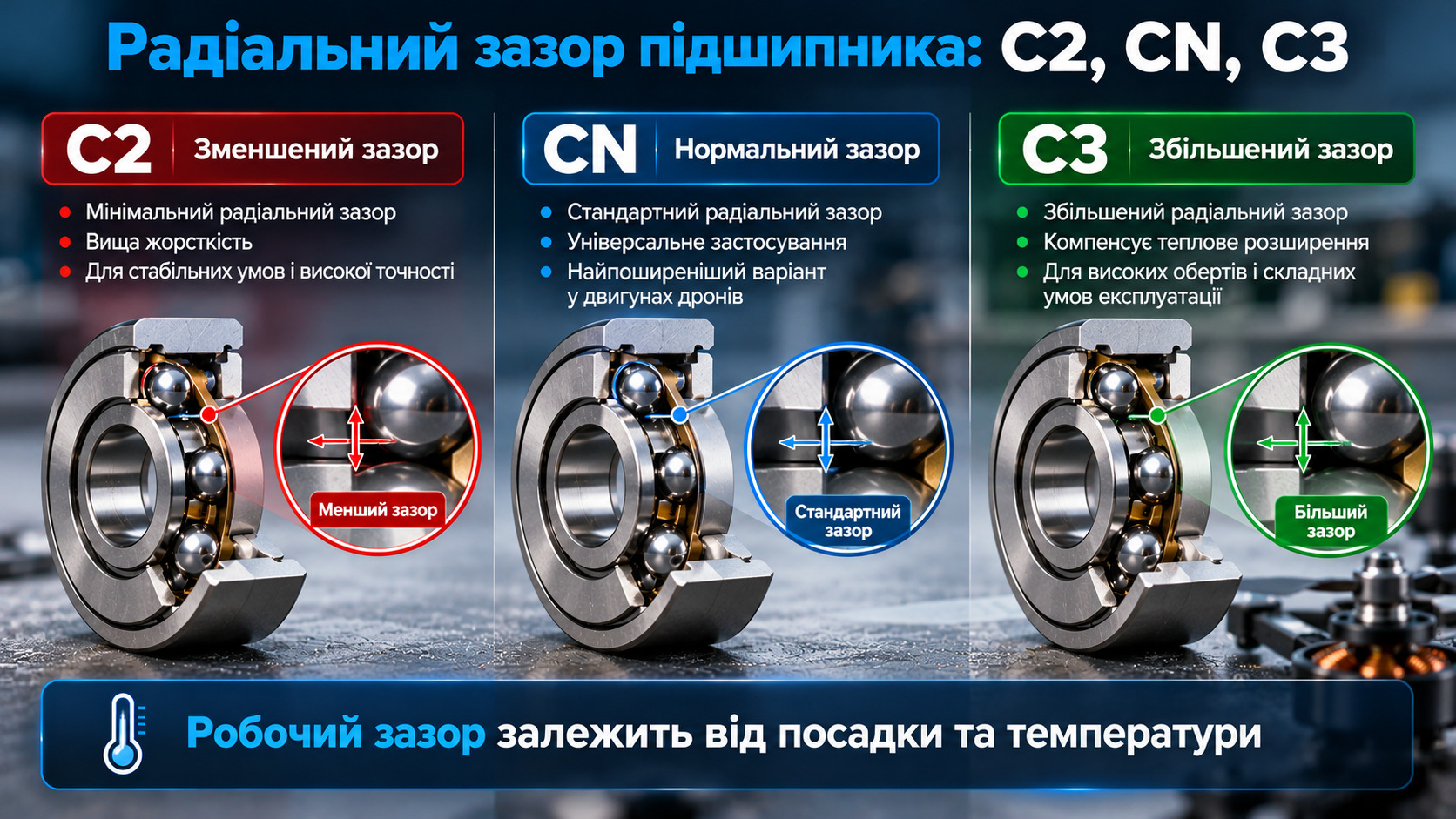

Що таке радіальний зазор і чому він змінюється

Радіальний зазор - це сумарне переміщення одного кільця підшипника відносно іншого в радіальному напрямку за відсутності навантаження. Здається, що це просто технічна характеристика, зазначена в каталозі. Але є найважливіший нюанс, який часто упускають: зазор при монтажі і зазор у роботі - це різні величини.

Два фактори зменшують зазор після встановлення:

1. Посадка з натягом. При запресуванні підшипника на вал внутрішнє кільце розширюється - зазор зменшується.
2. Нагрів при роботі. Через різницю в коефіцієнтах теплового розширення корпусу і валу зазор також змінюється.

Хороша аналогія: зазор у підшипнику - як тиск у шині. Занадто мало - підшипник перевантажений, нагрівається і руйнується. Занадто багато - з'являються вібрації, удари тіл кочення об доріжки і підвищений шум.

Групи зазорів за ISO 5753

Групи C4 і C5 - це суто промислова історія: металургія, гірничодобувна галузь, важкі конвеєри. У двигунах БПЛА вони не застосовуються.

Двигуни БПЛА використовують мініатюрні підшипники, більшість з яких належить до кількох стандартних серій. Знаючи серію і типорозмір, можна швидко підібрати заміну з потрібним класом точності.

Якщо потрібно самостійно визначити типорозмір підшипника з розібраного мотора - виміряйте три параметри штангенциркулем:

1. d - внутрішній діаметр (посадка на вал).
2. D - зовнішній діаметр (посадка в корпус).
3. B - ширина підшипника.

Ці три числа - d×D×B - однозначно ідентифікують підшипник у будь-якому міжнародному каталозі.

Підбираєте підшипник для двигуна дрона? Пройдіться по цьому списку перед покупкою:

1. Визначте максимальні робочі оберти мотора. Ця цифра є в специфікації двигуна (параметр KV × напруга живлення).
2. Виберіть клас точності за таблицею вище. Не беріть нижче ABEC-5 для будь-якого дрона з обертами вище 10 000 RPM.
3. Уточніть тип посадки. Натяг по внутрішньому кільцю - переходьте до C3 або залишайтеся на CN. Ковзна посадка - C2 або CN.
4. Не беріть клас точності «із запасом» без розуміння вимог монтажу. ABEC-7 на неточно розточеному посадковому місці - гірше, ніж правильно встановлений ABEC-5.

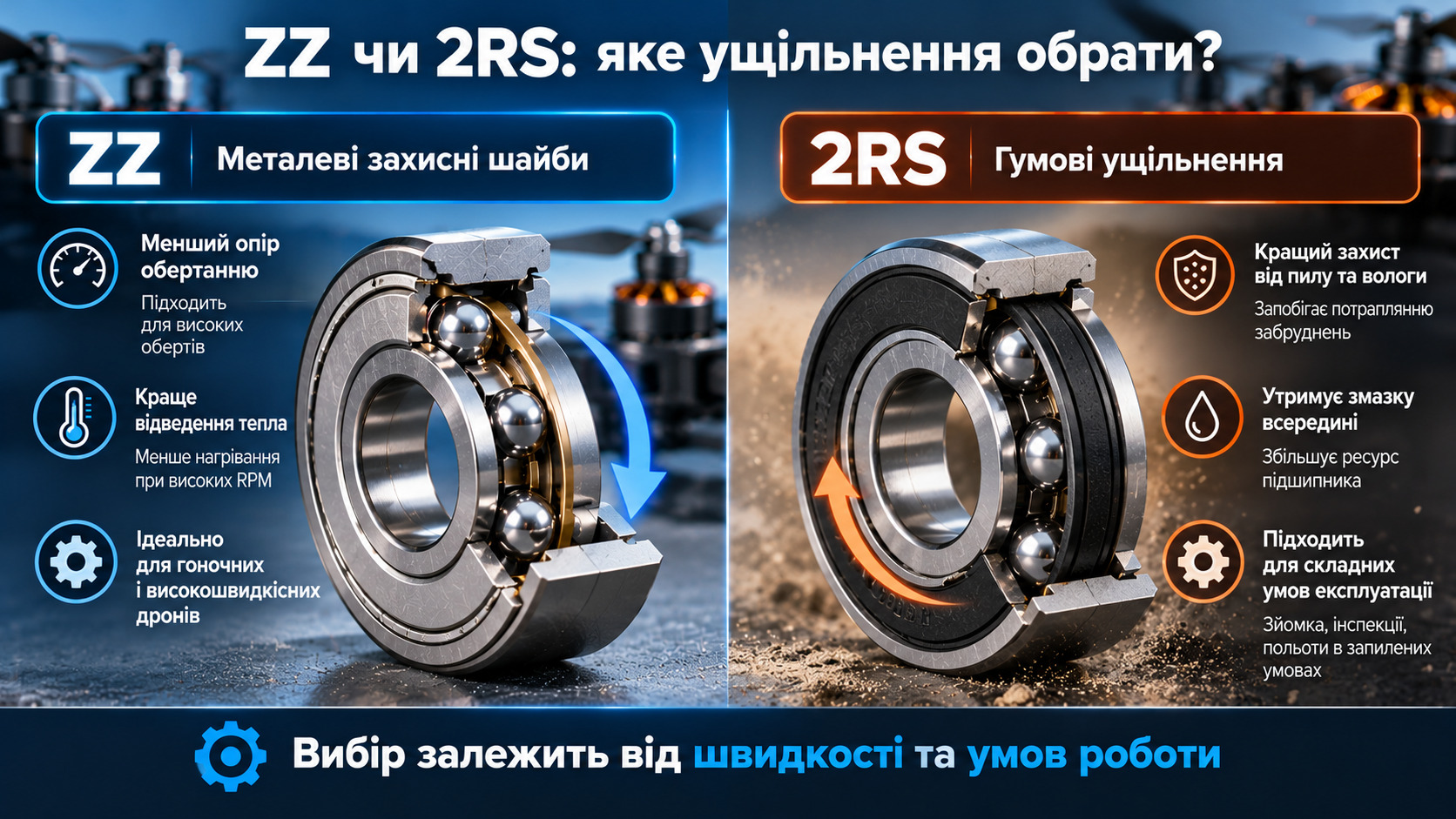

5. Вибирайте тип ущільнення усвідомлено. ZZ - для високих RPM. 2RS - якщо мотор працює в умовах пилу або вологи.
6. Перевіряйте оригінальність. Для високоточних підшипників це критично: підроблений NSK або SKF класу ABEC-7 - гірший за оригінальний ABEC-5. Беріть у перевірених постачальників із сертифікатами.
7. Зберігайте правильно. Високоточні підшипники зберігають в оригінальній упаковці, в горизонтальному положенні, подалі від вологи і вібрацій.

Підшипник у двигуні дрона - це деталь розміром з монету, від якої залежить весь політ. Неправильний клас точності - і вібрація наростає з перших хвилин. Невірна група зазору - і нагрів руйнує підшипник задовго до виробітку ресурсу.

Адже вибір здається складним лише до першого разу. Коли розумієш логіку - клас точності під оберти, зазор під посадку і тепловий режим, ущільнення під умови роботи - все стає на свої місця. Правильний підшипник для дрона - це не обов'язково дорого. Це точно.
