Підшипники з нержавіючої сталі (Stainless Steel, марка SS / AISI 440C) для дронів: захист від вологи, солі та роботи в екстремальних умовах

Уявіть: агродрон завершує обробку поля під моросячим дощем. Розвідувальний коптер працює над береговою лінією в морському тумані. FPV-дрон іде в запилену зону при нульовій температурі. Що об'єднує всі ці сценарії? Кожен з них - справжнє випробування для будь-якого металу, а тим більше для маленького, але вкрай важливого елемента конструкції - підшипника.

Стандартний хромистий підшипник при вигляді морського туману починає готуватися до пенсії. Адже саме підшипники в моторах і підвісах дрона беруть на себе все: вологу, хімію, вібрацію і перепади температур. Тому вибір правильного матеріалу - це не питання перфекціонізму. Це питання того, чи повернеться машина додому.

У цій статті ми розберемо, чому підшипники з нержавіючої сталі марки SS / AISI 440C стають стандартом для серйозних застосувань, як їх правильно вибрати і на що звернути увагу при покупці.

Розшифровка маркування - без страху і занудства

Бачите в назві підшипника літери SS? Це просто абревіатура від Stainless Steel - нержавіюча сталь. Нічого загадкового. Однак важливо розуміти, що «нержавійка» буває дуже різною, і не будь-яка підходить для підшипників.

AISI 440C - це високовуглецева нержавіюча сталь з вмістом:

• Вуглецю (C) - близько 1,0-1,2%
• Хрому (Cr) - близько 16-18%
• Молібдену (Mo) - до 0,75%

Саме високий вміст вуглецю забезпечує твердість, необхідну для доріжок кочення. Адже марки AISI 304 і AISI 316, які ми бачимо в кухонних мийках і медичному інструменті, мають твердість, недостатню для навантаженого підшипника. AISI 440C після термообробки досягає твердості 58-62 HRC - порівнянно з 100Cr6, але при цьому має принципово іншу корозійну стійкість.

Порівняння матеріалів: 100Cr6 проти AISI 440C

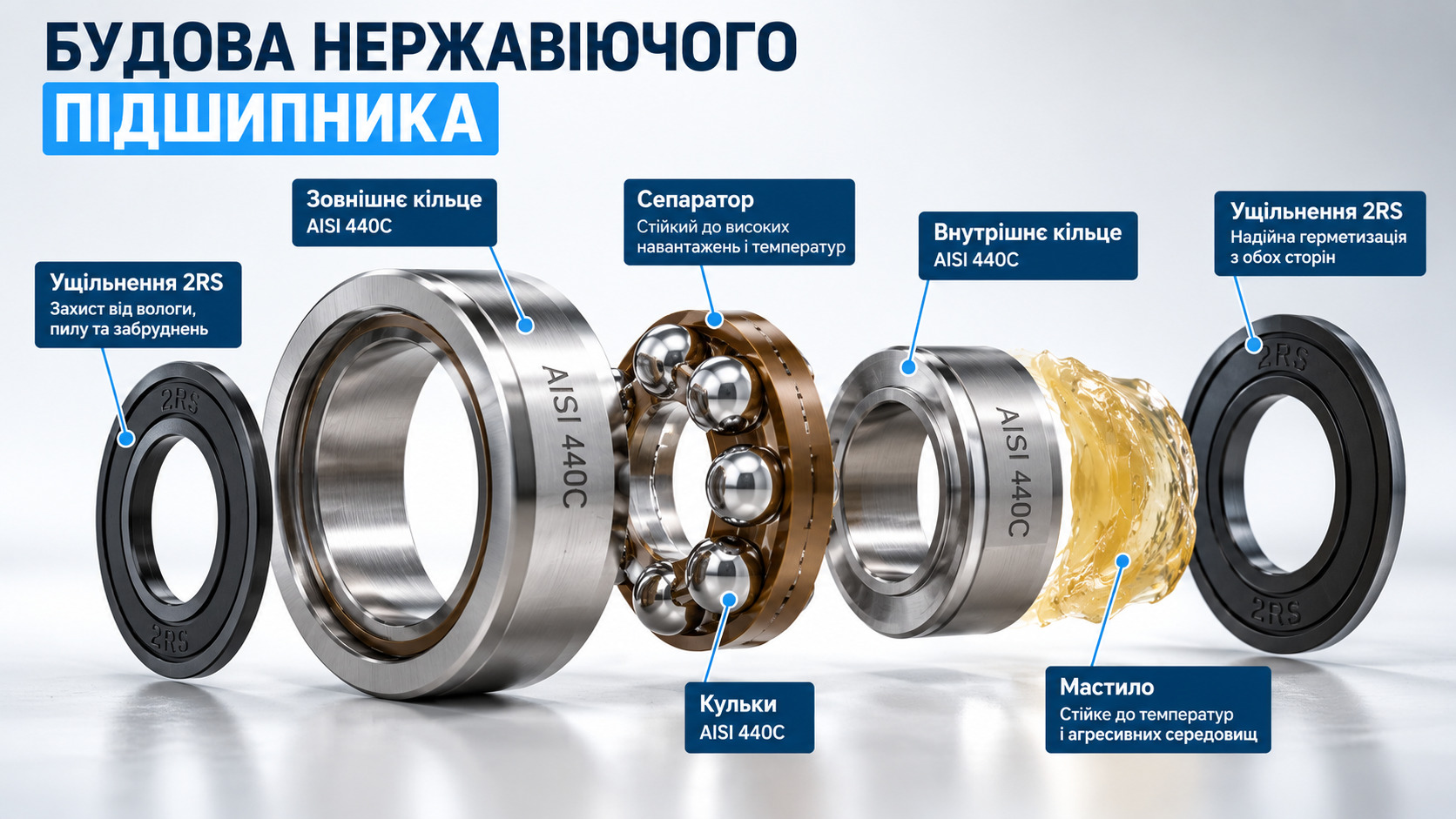

Конструкція SS-підшипника для дронів

Марка сталі - це лише початок. Не менш важливі інші елементи конструкції. Адже слабке ущільнення зведе нанівець усі переваги нержавіючих кілець.

Кільця і тіла кочення виготовляються з AISI 440C. Саме ці елементи сприймають навантаження і контактують з агресивним середовищем у першу чергу.

Сепаратори - тут вибір залежить від умов:

• Поліамід PA66 - легкий, тихий, добре працює при помірних температурах і швидкостях. Оптимальний для більшості дронів.
• PTFE (тефлон) - хімічно інертний, підходить для агродронів з пестицидами
• Нержавіюча сталь - максимальна міцність, але більша маса і рівень шуму

Ущільнення - критично важливий елемент:

• 2RS (гумові ущільнення) - стандартний вибір. Добре захищають від вологи і пилу, але при контакті з агресивною хімією можуть набрякати.
• FKM / Viton - фторкаучукові ущільнення. Стійкі до пестицидів, розчинників, палива. Незамінні для агродронів.
• ZZ (металеві щитки) - не ущільнюють, а лише захищають від великих частинок. Для роботи у вологому середовищі - не найкращий варіант.

Мастило - тема окрема і важлива. Стандартне мастило на мінеральній основі при контакті з водою і хімією вимивається. Тому для SS-підшипників у дронах рекомендуємо:

• Низков'язкісні масла і мастила для високошвидкісних застосувань (10 000+ об/хв)
• PFPE (перфторполіефірні мастила) - при роботі з хімічно агресивними речовинами. Хімічно нейтральні, не вимиваються, працюють у широкому температурному діапазоні.

Теорія - добре. Але розберемо конкретні ситуації, в яких SS-підшипник показує себе незамінним.

Агродрон над полем після дощу

Розчин пестициду дрібнодисперсно розпилюється - частина неминуче осідає на корпус моторів. При стандартних гумових ущільненнях і мінеральному мастилі це питання кількох сезонів до деградації. З AISI 440C, ущільненнями FKM і PFPE-мастилом підшипник витримає весь агрохімічний арсенал без наслідків.

Розвідувальний БПЛА в морській зоні

Сольовий туман - один з найагресивніших корозійних факторів. Хлориди буквально «їдять» звичайну сталь. SS-підшипник тут не просто бажаний - він обов'язковий. Адже заміна підшипників у польових умовах на борту корабля або в прибережній зоні - це не те, про що хочеться думати під час операції.

Коптер для доставки взимку

Дрон стоїть на холоді при -15°C, потім злітає і через 10 хвилин польоту мотори прогріваються до +60°C. Конденсат при такому перепаді неминучий. Саме він стає джерелом корозії всередині підшипника, якщо ущільнення хоч трохи не справляється.

Військове застосування і FPV

Тут вимоги максимальні: відсутність обслуговування, температурні шоки, пил, вібрації при транспортуванні. Плюс - критична слабка намагніченість AISI 440C, яка знижує вплив на роботу компасних модулів і магнітометрів навігаційної системи.

Три питання перед вибором

Запам'ятайте головне правило підбору підшипника для дрона: не буває «універсального» варіанта. Перш ніж дивитися каталог, дайте відповідь на три питання:

1. Яке середовище експлуатації? Волога і сіль - SS 2RS. Хімія (пестициди) - SS з ущільненнями FKM і PFPE-мастилом.
2. Які оберти і навантаження? При обертах вище 20 000 об/хв критичний клас точності і тип мастила.
3. Наскільки критична маса? SS важчий за повнокерамічний варіант, але значно дешевший. Для більшості застосувань цей компроміс виправданий.

Параметри, на які дивитися

Типорозміри - найбільш ходові для дронів:

Клас точності - не економте на цьому параметрі:

• P0 / ABEC 1 - стандартний. Для дронів не рекомендується.
• P6 / ABEC 3 - підвищений. Мінімально допустимий для легких дронів з помірними обертами.
• P5 / ABEC 5 - точний. Рекомендований мінімум для більшості застосувань у дронах.
• P4 / ABEC 7 - високоточний. Оптимальний для моторів з обертами 20 000+ об/хв і карданних підвісів.

Тип ущільнення:

• 2RS - гумові ущільнення з обох боків. Оптимальний вибір для захисту від вологи і пилу.
• ZZ - металеві щитки. Підходять лише для сухих і чистих умов. В агресивному середовищі - не ваш варіант.

Радіальний зазор:

• C2 - зменшений зазор. Для високооборотних застосувань з жорсткими посадками.
• CN (нормальний) - підходить для більшості застосувань при помірних температурних перепадах.
• C3 - збільшений зазор. Якщо робоча температура суттєво відрізняється від температури монтажу.

SS проти кераміки: кому що підходить

Кераміка - це формула 1. SS - це надійний і витривалий гоночний мотоцикл. Не завжди потрібна формула. Для більшості агродронів, комерційних коптерів і військових БПЛА SS-підшипник забезпечує оптимальне співвідношення захисту, ресурсу і вартості.

Як продовжити життя SS-підшипника в дроні

Нержавіюча сталь пробачає багато. Але це не означає, що про підшипники можна забути повністю. Кілька простих правил суттєво продовжують ресурс:

• Після роботи в агресивному середовищі (хімія, солона вода) - продування моторів і за можливості промивання вузла чистим ізопропіловим спиртом з подальшим повторним змащуванням
• Правильне мастило - не використовуйте універсальний «літол» або WD-40. Для високооборотних дронових підшипників потрібне спеціалізоване тонкоплівкове мастило з малою в'язкістю
• Регулярний контроль - прослуховуйте мотори після кожних 20-30 годин нальоту. Поява свистячого або шарудячого звуку - сигнал до негайної перевірки
• Температура мотора - якщо після польоту мотор гарячіший за звичай при тих самих умовах, першим ділом перевіряйте підшипники

Ознаки зносу - помічайте вчасно

1. Нехарактерний шум або вібрація під час польоту
2. Збільшення споживаного струму мотором без зміни навантаження
3. Підвищений нагрів мотора після звичайного польотного циклу
4. Відчутний люфт при ручному прокручуванні вала мотора
5. Видимі сліди корозії або потемніння в зоні підшипника

Міняйте підшипники до відмови, а не після. Адже підшипник, що «пережив своє», у повітрі - це аварійна посадка в кращому випадку і втрата машини в гіршому.

Типові помилки при заміні

• «Є тільки звичайний - поставимо звичайний». Найдорожча економія. Після одного сезону роботи у вологих умовах ви купите і нові підшипники, і, можливо, новий мотор.
• Перемащування. Надлишок мастила при високих обертах створює додатковий опір, перегрів і підвищений знос. Не менше шкоди, ніж недостатнє змащування.
• Неправильне запресування. Зусилля при монтажі має передаватися на те кільце, яке має посадку з натягом. Запресування через зовнішнє кільце при посадці внутрішнього з натягом - прямий шлях до пошкодження доріжок кочення ще до першого польоту.
• Ігнорування класу точності. Замінили P5 на P0? Чекайте підвищеної вібрації і зниження ресурсу всього вузла.

Ринок SS-підшипників, на жаль, не вільний від підробок. Особливо це стосується малих типорозмірів, які використовуються в дронах. Тому при виборі постачальника ми рекомендуємо керуватися кількома правилами.

Ознаки надійного постачальника

• Сертифікати якості та оригінальність. Постачальник повинен надати сертифікат на партію. Якщо на питання про сертифікат відповідають ухильно - це сигнал.
• Експертний підбір. Хороший постачальник не просто «відвантажує за артикулом», а уточнює умови експлуатації і за необхідності пропонує альтернативу. Саме такий підхід використовується при підборі підшипників - з урахуванням обертів, навантаження, середовища і температурного режиму.
• Пошук за розмірами. Зручний інструмент, якщо артикул невідомий, а в руках лише знятий підшипник з розмірами - внутрішній діаметр, зовнішній діаметр, висота.
• Мінімальна сума замовлення. Для дронового застосування часто потрібна невелика кількість - 2-10 штук. Розумна мінімальна сума замовлення дозволяє не переплачувати за непотрібний запас.

Бренди з надійними SS-серіями

Світові виробники, у яких є перевірені лінійки підшипників з нержавіючої сталі:

• SKF - серія W (наприклад, W 608-2RS)
• FAG (Schaeffler) - серія SS
• NSK - серія S (наприклад, S608ZZ)
• NTN - серія S
• ZKL - нержавіючі серії для промислового застосування

Всі ці бренди представлені в повному асортименті у спеціалізованих постачальників підшипників з експертним підбором.

Підшипник з нержавіючої сталі AISI 440C в дроні - це не розкіш і не перестраховка. Це правильний інженерний вибір для реальних умов експлуатації. Адже волога, сіль і хімія - це не форс-мажор для сучасного дрона. Це його робоче середовище.

Різниця між стандартним хромистим підшипником і SS-версією у ціні - незначна. Різниця в ресурсі і надійності - принципова. Тому інвестиція в правильний підшипник - це інвестиція в те, щоб машина поверталася додому.

Обирайте SS-підшипник з потрібним класом точності, правильним типом ущільнення і відповідним мастилом - і ваш дрон працюватиме там, де стандартні рішення давно б здалися.
